Tính năng nổi bật:

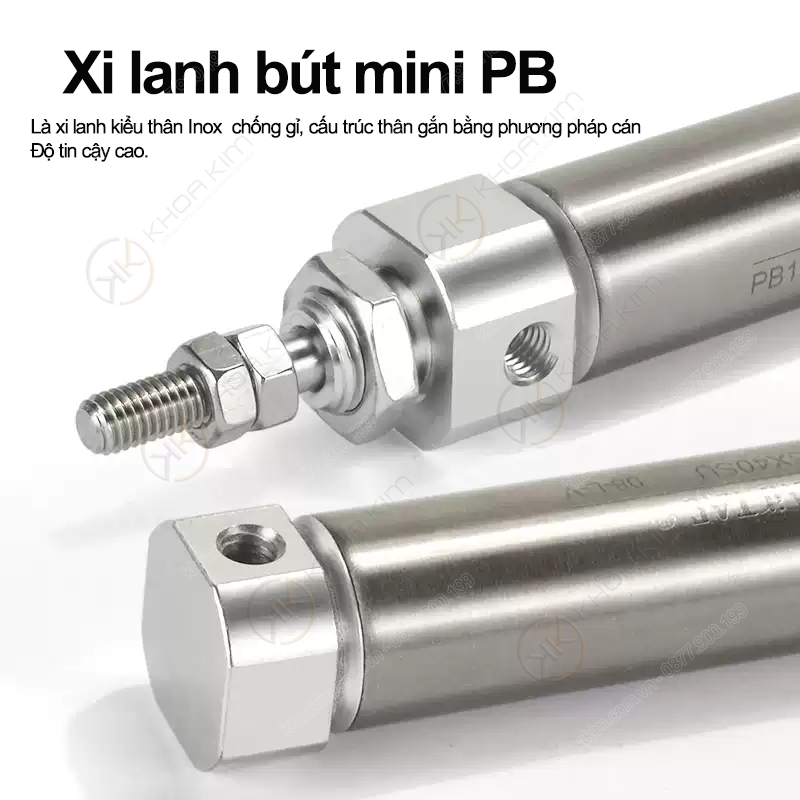

Xi lanh tròn mini PB SU – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén thân inox nhỏ gọn, được thiết kế tối ưu cho các ứng dụng yêu cầu độ chính xác cao, độ bền và khả năng chống ăn mòn vượt trội. Sản phẩm sử dụng vật liệu inox chống gỉ, phù hợp làm việc trong môi trường ẩm, bụi, hóa chất nhẹ hoặc ngành thực phẩm, dược phẩm và điện tử. Xi lanh PB SU Airtac có dải đường kính phổ biến Ø10, Ø12, Ø16 mm cùng hành trình linh hoạt từ 5 mm đến 300 mm, đáp ứng hiệu quả các cơ cấu kẹp, đẩy, cấp phôi, định vị trong hệ thống tự động hóa. Thiết kế dạng xi lanh bút (pen cylinder) giúp tiết kiệm không gian lắp đặt, dễ dàng tích hợp vào các cụm máy nhỏ gọn và module tự động. Bên cạnh đó, hệ gioăng phớt chất lượng cao giúp giảm rò rỉ khí, giảm ma sát và tăng tuổi thọ thiết bị. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình, giao hàng nhanh toàn quốc với giá cạnh tranh, phù hợp cho nhà máy và dây chuyền sản xuất hiện đại cần sự ổn định và hiệu quả lâu dài.

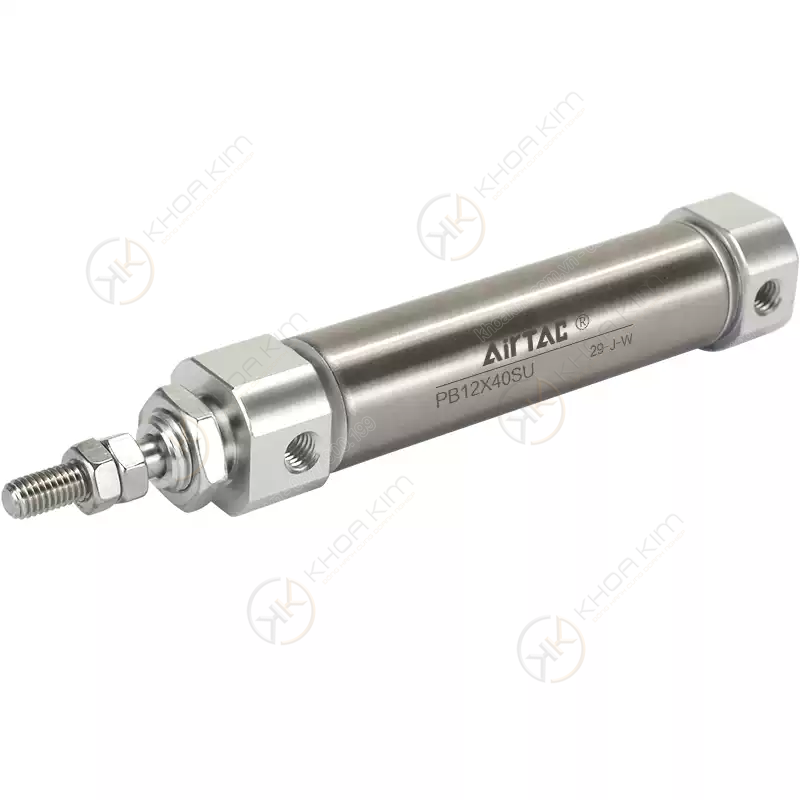

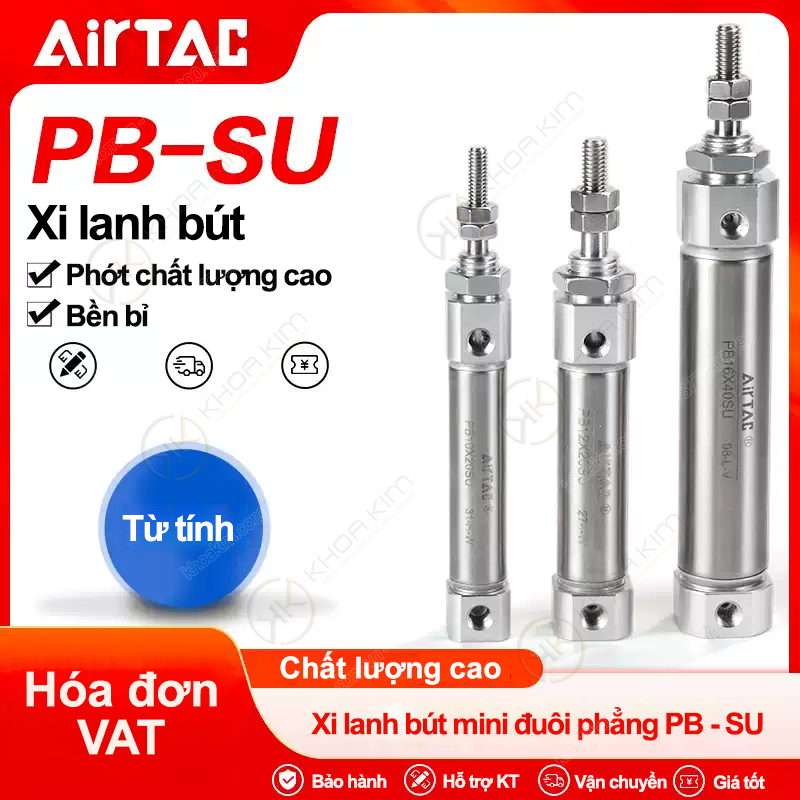

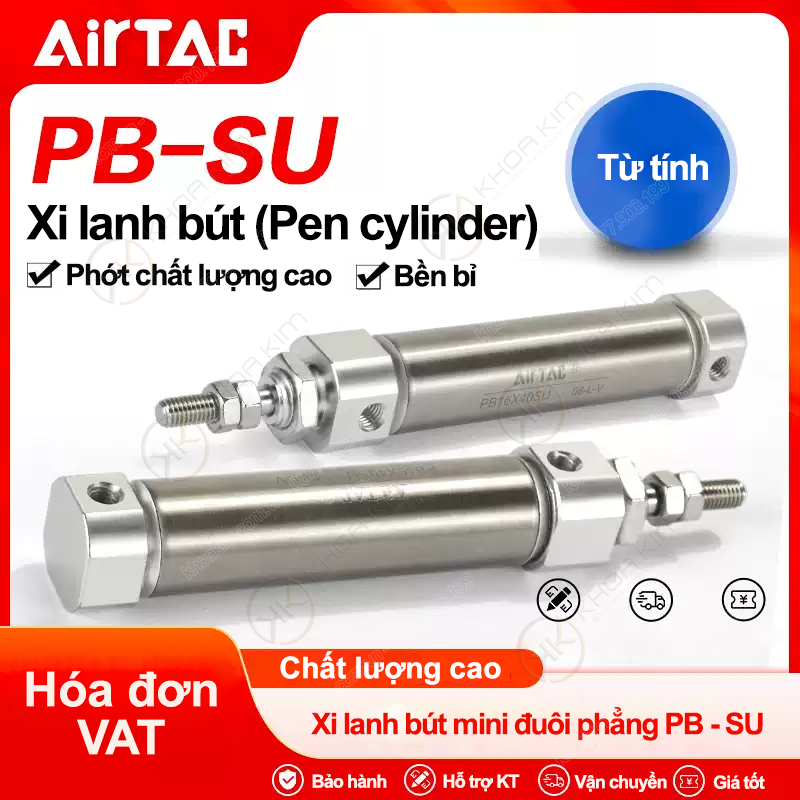

Xi lanh tròn PB SU – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

PB - SU Series – Xi lanh tròn inox mini Airtac (Stainless Mini Round Cylinder)

Xi lanh tròn mini thân inox: gọn, bền, chống gỉ – phù hợp môi trường ẩm, bụi, hóa chất nhẹ.
Dải đường kính phổ biến: Ø10 / Ø12 / Ø16, hành trình đa dạng từ 5 đến 300 mm.
Vận hành ổn định: lực đẩy đều, ma sát thấp, phù hợp cơ cấu kẹp – chặn – đẩy – cấp phôi.
Lắp đặt linh hoạt: dễ bố trí trong không gian nhỏ, tủ máy, bàn gá, module tự động.
Chuẩn Airtac: dễ thay thế, dễ chuẩn hóa kho phụ tùng cho nhà máy.

Xi lanh tròn inox Mini cylinder PB10 / PB12 / PB16 Hành trình 5–300 mm Chống gỉ – bền bỉ

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp chính hãng Airtac: xi lanh, van điện từ, cút nối nhanh, ống khí PU/PA, bộ xử lý khí, phụ kiện lắp đặt.

PB - SU Series – xi lanh tròn inox mini Airtac, gọn nhẹ, bền, phù hợp môi trường công nghiệp và không gian hẹp.

Xi lanh tròn inox mini PB - SU Airtac là gì?

PB - SU Series là dòng xi lanh tròn mini thân inox của Airtac, thiết kế chuyên cho các hệ thống tự động hóa cần cơ cấu chấp hành nhỏ gọn, độ bền cao và khả năng chống gỉ tốt. Khác với xi lanh tiêu chuẩn dạng vuông (SC, SI...), dòng PB - SU tập trung vào:

Không gian lắp đặt hẹp: module gắp – đặt, bàn gá, tủ máy, cụm cấp phôi.
Môi trường ẩm/bụi: thân inox hạn chế rỉ sét, tăng tuổi thọ.
Chu kỳ làm việc cao: thao tác kẹp – chặn – đẩy lặp đi lặp lại.

Dòng SU thường được hiểu là biến thể tối ưu về vật liệu/độ bền cho môi trường công nghiệp, phù hợp nhà máy thực phẩm, điện tử, cơ khí, dây chuyền lắp ráp, hoặc vị trí có độ ẩm cao.

Cấu tạo & nguyên lý hoạt động

Thành phần chính

Ống thân (inox): chống gỉ, chịu mài mòn tốt.
Piston: tạo lực đẩy/kéo khi cấp khí.
Ty (rod): truyền lực ra ngoài, gia công chính xác.
Phớt làm kín: hạn chế rò khí, duy trì lực ổn định.
Nắp đầu/nắp đuôi: kết cấu chắc chắn, hỗ trợ lắp đặt.

Nguyên lý làm việc

Khi khí nén được cấp vào một đầu xi lanh, áp suất tác dụng lên piston tạo chuyển động tịnh tiến của ty. Đảo chiều cấp khí sẽ làm piston di chuyển ngược lại (với loại tác động kép). Với xi lanh mini, độ chính xác và độ kín khí của phớt rất quan trọng: giúp đảm bảo lực ổn định, giảm thất thoát khí và tăng tuổi thọ.

Ưu điểm khi dùng xi lanh tròn inox mini PB - SU

Chống gỉ tốt: thân inox phù hợp môi trường ẩm, hạn chế ăn mòn.
Gọn nhẹ: dễ lắp trong không gian nhỏ, giảm tải kết cấu máy.
Độ bền cao: phù hợp vận hành nhịp cao trong dây chuyền.
Hành trình đa dạng: đáp ứng từ thao tác nhỏ (5–20mm) đến đẩy dài (200–300mm).
Dễ bảo trì: tiêu chuẩn hóa mã, thay thế nhanh, giảm thời gian dừng máy.

Mẹo kỹ thuật: Với hành trình dài (200–300mm), hãy tối ưu dẫn hướng và tránh tải lệch để tăng tuổi thọ ty và phớt.

Thông số kỹ thuật chính (tổng quan)

Thông số	Giải thích
Đường kính (bore)	Ø10 / Ø12 / Ø16
Hành trình (stroke)	5 – 300 mm (tùy mã)
Vật liệu thân	Inox (stainless)
Ứng dụng	Kẹp – chặn – đẩy – cấp phôi – cơ cấu phụ trợ

Lưu ý: Thông số chi tiết (áp suất làm việc, lực đẩy theo bar, loại tác động đơn/kép…) cần đối chiếu datasheet PB - SU theo đúng cấu hình. Bạn chỉ cần gửi “mã + môi trường + yêu cầu lực/hành trình” để chọn đúng.

Bảng mã sản phẩm đầy đủ – PB - SU Series

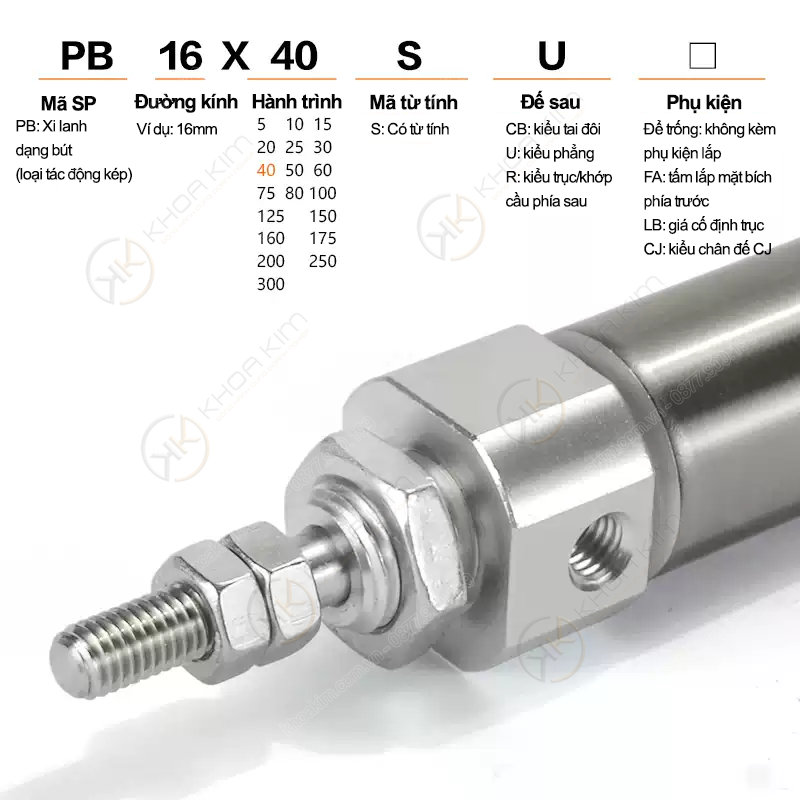

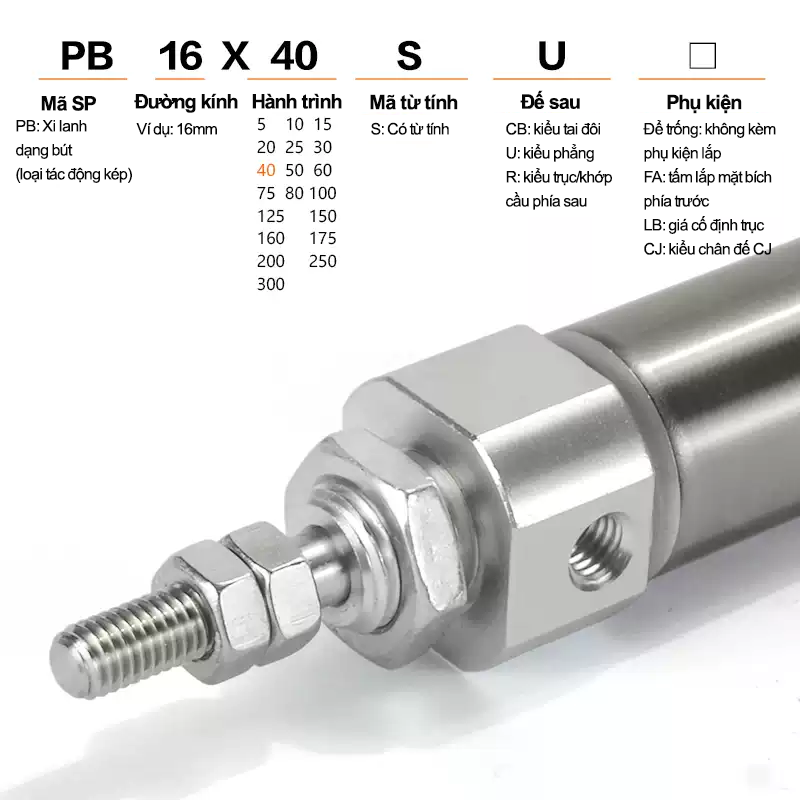

Cách đọc mã nhanh: PB (series) + đường kính + “X” + hành trình + SU. Ví dụ: PB16X100SU = Ø16, hành trình 100mm, phiên bản SU.

Nhóm PB10 (Ø10)

Mã sản phẩm	Ø (mm)	Hành trình (mm)	Gợi ý ứng dụng
PB10X5SU	10	5	Chặn hành trình ngắn, gạt cảm biến
PB10X10SU	10	10	Kẹp nhẹ, đẩy ngắn
PB10X15SU	10	15	Gạt/đẩy nhẹ trong module nhỏ
PB10X20SU	10	20	Kẹp – nhả nhanh
PB10X25SU	10	25	Cấp phôi nhẹ
PB10X30SU	10	30	Đẩy/kéo hành trình vừa
PB10X40SU	10	40	Cơ cấu phụ trợ trên bàn gá
PB10X50SU	10	50	Đẩy dài hơn, lắp tủ máy
PB10X60SU	10	60	Đẩy/định vị chi tiết nhỏ
PB10X75SU	10	75	Đẩy hành trình trung bình
PB10X80SU	10	80	Cấp – đẩy sản phẩm nhỏ
PB10X100SU	10	100	Đẩy/định vị hành trình dài
PB10X125SU	10	125	Đẩy dài – tải nhẹ
PB10X150SU	10	150	Đẩy dài – cần tối ưu dẫn hướng
PB10X160SU	10	160	Đẩy dài – module tự động
PB10X175SU	10	175	Hành trình dài, tải nhẹ
PB10X200SU	10	200	Đẩy dài – chú ý lực và lệch tải

Nhóm PB12 (Ø12)

Mã sản phẩm	Ø (mm)	Hành trình (mm)	Gợi ý ứng dụng
PB12X5SU	12	5	Chặn ngắn, thao tác nhanh
PB12X10SU	12	10	Kẹp/đẩy nhẹ
PB12X15SU	12	15	Cấp phôi nhỏ
PB12X20SU	12	20	Kẹp – nhả – gạt
PB12X25SU	12	25	Đẩy hành trình vừa
PB12X30SU	12	30	Cơ cấu phụ trợ
PB12X40SU	12	40	Đẩy/kẹp lực tốt hơn Ø10
PB12X50SU	12	50	Đẩy sản phẩm nhỏ – trung
PB12X60SU	12	60	Định vị chi tiết
PB12X75SU	12	75	Đẩy dài – tải vừa
PB12X80SU	12	80	Đẩy hành trình trung bình
PB12X100SU	12	100	Đẩy dài – bố trí dẫn hướng
PB12X125SU	12	125	Ứng dụng kẹp/đẩy dài
PB12X150SU	12	150	Đẩy dài – tải vừa
PB12X160SU	12	160	Module tự động hóa
PB12X175SU	12	175	Đẩy dài – tối ưu lệch tải
PB12X200SU	12	200	Đẩy dài – cần dẫn hướng tốt

Nhóm PB16 (Ø16)

Mã sản phẩm	Ø (mm)	Hành trình (mm)	Gợi ý ứng dụng
PB16X5SU	16	5	Chặn ngắn, lực tốt
PB16X10SU	16	10	Kẹp/đẩy lực cao hơn
PB16X15SU	16	15	Đẩy – định vị
PB16X20SU	16	20	Kẹp lực vừa – cao
PB16X25SU	16	25	Đẩy sản phẩm nặng hơn
PB16X30SU	16	30	Đẩy hành trình vừa
PB16X35SU	16	35	Đẩy – chặn linh hoạt
PB16X40SU	16	40	Đẩy – định vị
PB16X45SU	16	45	Cơ cấu chặn/dẫn hướng
PB16X50SU	16	50	Đẩy/kẹp lực tốt
PB16X60SU	16	60	Ứng dụng tải vừa
PB16X75SU	16	75	Đẩy dài – tải vừa
PB16X80SU	16	80	Đẩy hành trình trung bình
PB16X100SU	16	100	Đẩy dài – chú ý dẫn hướng
PB16X125SU	16	125	Đẩy dài – tải vừa đến cao
PB16X150SU	16	150	Đẩy dài – tăng ổn định gá lắp
PB16X160SU	16	160	Module tự động
PB16X175SU	16	175	Đẩy dài – chống lệch tải
PB16X200SU	16	200	Hành trình dài – nên có dẫn hướng
PB16X250SU	16	250	Đẩy rất dài – tối ưu gá lắp
PB16X300SU	16	300	Đẩy cực dài – bắt buộc tối ưu dẫn hướng

Hướng dẫn lắp đặt & sử dụng bền lâu

Dùng khí sạch: lắp bộ lọc – điều áp (FR) để tránh bụi/nước làm hỏng phớt.
Tránh tải lệch: với hành trình dài, hãy thêm dẫn hướng hoặc cơ cấu chống xoắn ty.
Chọn cút nối đúng cỡ: ưu tiên cút nối nhanh Airtac đồng bộ để giảm rò khí.
Điều chỉnh áp phù hợp: không tăng áp quá cao nếu không cần lực lớn.
Kiểm tra định kỳ: rò khí, lỏng gá, vết xước ty để thay phớt đúng lúc.

Tip: Nếu cần tốc độ cao, tối ưu thêm van tiết lưu và đường ống để tránh “giật” ở cuối hành trình.

Cách chọn đúng mã PB - SU theo bài toán

Chọn Ø theo lực: Ø16 cho lực tốt nhất trong nhóm; Ø10/Ø12 cho máy nhỏ, lực vừa.
Chọn hành trình theo không gian: hành trình càng dài càng cần dẫn hướng tốt.
Môi trường ẩm/bụi: thân inox lợi thế, nhưng vẫn cần khí sạch để bảo vệ phớt.
Chu kỳ làm việc: chạy nhịp cao nên chọn cấu hình ổn định, đường ống đủ lưu lượng.

Ứng dụng tiêu biểu của xi lanh tròn inox mini PB - SU

Máy cấp phôi, cơ cấu đẩy/định vị trong dây chuyền lắp ráp.
Cơ cấu kẹp nhẹ, chặn sản phẩm, gạt phân loại.
Máy đóng gói, dán nhãn, chiết rót, băng tải.
Ngành điện tử, cơ khí chính xác, thực phẩm (môi trường ẩm).

Câu hỏi thường gặp (FAQ)

PB - SU khác gì so với xi lanh tiêu chuẩn SC/SI?

PB - SU là xi lanh tròn mini thân inox, ưu tiên gọn và chống gỉ. SC/SI thường là xi lanh tiêu chuẩn kích thước lớn hơn, lực lớn hơn, dùng phổ biến cho tải nặng.

Hành trình 250–300mm có dùng ổn không?

Dùng được, nhưng cần tối ưu dẫn hướng, tránh tải lệch và lựa chọn đường ống/van phù hợp để giảm rung và tăng tuổi thọ phớt.

Nên dùng ống khí và cút nối loại nào?

Ưu tiên ống PU/PA và cút nối nhanh đồng bộ Airtac để đảm bảo độ kín và dễ bảo trì. Chọn đúng kích thước theo đường ống thực tế của máy.
