Tính năng nổi bật:

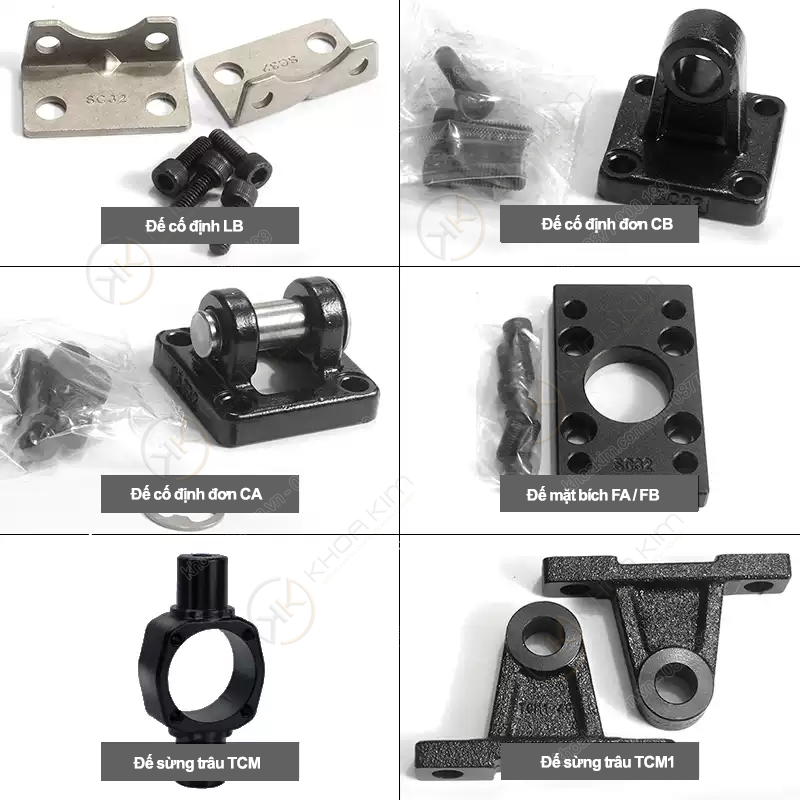

Phụ kiện xi lanh SC Airtac chính hãng là giải pháp tối ưu giúp nâng cao hiệu quả vận hành và độ bền của hệ thống khí nén trong các ứng dụng công nghiệp hiện đại. Các loại phụ kiện đi kèm xi lanh vuông SC như đế cố định LB, đế đơn CA, đế sừng trâu TC, TCM, đế mặt bích FA/FB và đế cố định CB được sản xuất theo tiêu chuẩn chất lượng cao của Airtac, đảm bảo độ chính xác, khả năng chịu lực tốt và dễ dàng lắp đặt. Sản phẩm phù hợp với nhiều dòng xi lanh khí nén SC phổ biến, giúp tăng tính linh hoạt trong thiết kế và thi công hệ thống tự động hóa. Phụ kiện xi lanh SC Airtac không chỉ giúp cố định chắc chắn mà còn giảm rung lắc, tăng tuổi thọ thiết bị và tối ưu hiệu suất làm việc. Chúng tôi cam kết cung cấp phụ kiện Airtac chính hãng 100%, đầy đủ chứng từ CO, CQ, giá thành cạnh tranh và luôn sẵn kho với nhiều kích thước khác nhau. Đội ngũ kỹ thuật sẵn sàng tư vấn lựa chọn phụ kiện phù hợp theo từng nhu cầu sử dụng thực tế. Liên hệ ngay để nhận báo giá phụ kiện xi lanh SC Airtac mới nhất, ưu đãi hấp dẫn cho khách hàng doanh nghiệp và giao hàng nhanh chóng trên toàn quốc.

Phụ kiện xi lanh SC

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Phụ kiện xi lanh Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh SC, Xi lanh vuông SC Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Phụ kiện xi lanh SC Airtac Giá đỡ – tai treo – khớp nối ty – mặt bích đầy đủ size

Thiết kế chuẩn cho xi lanh SC Airtac: lắp vừa, đúng tâm, tăng tuổi thọ xy lanh.
Đủ bộ giá đỡ & chân đế: LB, FA, CA, CB, TCM1 cho các kiểu lắp khác nhau.
Khớp nối ty đa dạng: kiểu I, Y, F, U – linh hoạt theo dạng liên kết tải.
Đầy đủ kích thước: từ SC32 đến SC200, ren M10 đến M42.
Thép chất lượng, xử lý bề mặt tốt: độ cứng cao, hạn chế cong vênh, gãy mối nối.

Phụ kiện xi lanh SC Giá đỡ & chân đế Khớp nối ty I / Y / F / U Hãng Airtac

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh SC Airtac và đầy đủ phụ kiện lắp đặt, khớp nối ty, giá đỡ, cút nối nhanh, van điều khiển.

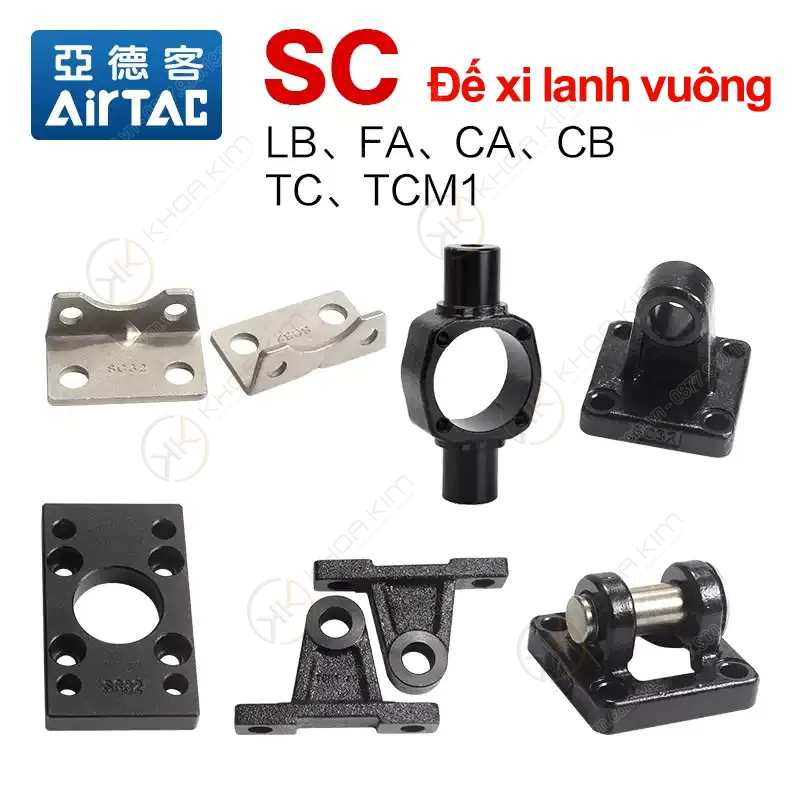

Bộ phụ kiện xi lanh SC Airtac – giá đỡ, tai treo, khớp nối ty, trunnion đầy đủ size.

Phụ kiện xi lanh SC Airtac là gì?

Dòng xi lanh tiêu chuẩn SC Airtac được sử dụng rất rộng rãi trong các dây chuyền sản xuất. Để xi lanh làm việc an toàn, bền bỉ và đúng hành trình, nhà sản xuất cung cấp kèm hệ phụ kiện lắp đặt và khớp nối ty chuyên dụng – giúp cố định xi lanh vào khung máy, đồng bộ chuyển động với cơ cấu chấp hành. Nhóm phụ kiện xi lanh SC thường gồm hai phần lớn:

Giá đỡ / chân đế / tai treo: lắp hai đầu xi lanh hoặc thân xi lanh (LB, FA, CA, CB, TCM1).
Khớp nối ty: liên kết ty xi lanh với cơ cấu máy (I, Y, F, U…) theo từng cỡ ren M10–M42.

Việc chọn đúng mã phụ kiện – đúng đường kính xi lanh – đúng kiểu lắp giúp giảm lực lệch tâm, ổn định chuyển động, hạn chế mòn phớt và cong ty, từ đó kéo dài tuổi thọ xi lanh SC và giảm chi phí bảo trì.

Các nhóm phụ kiện cho xi lanh SC Airtac

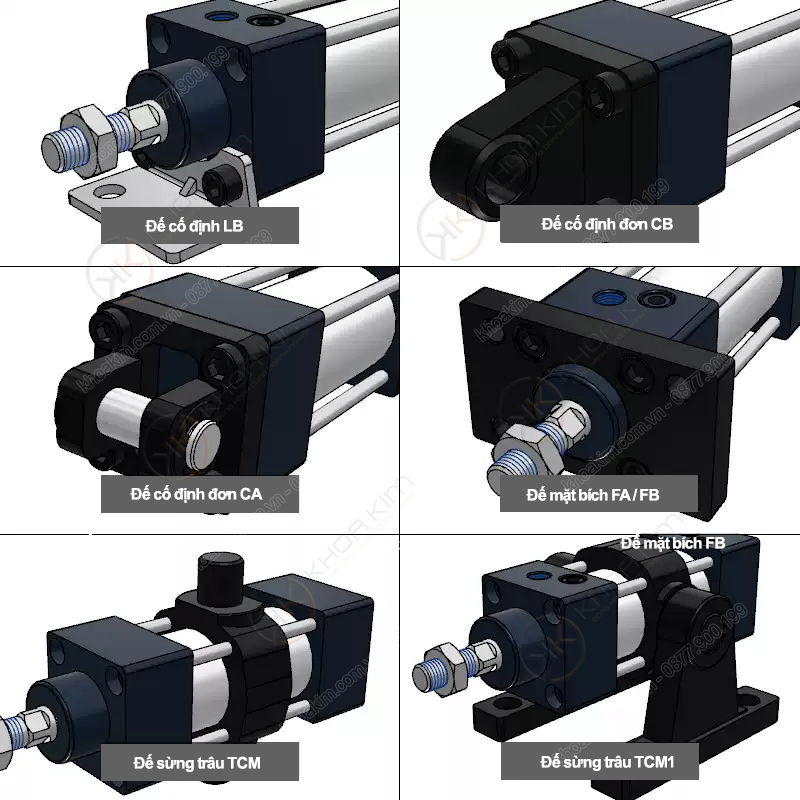

1. Giá đỡ – chân đế – tai treo xi lanh

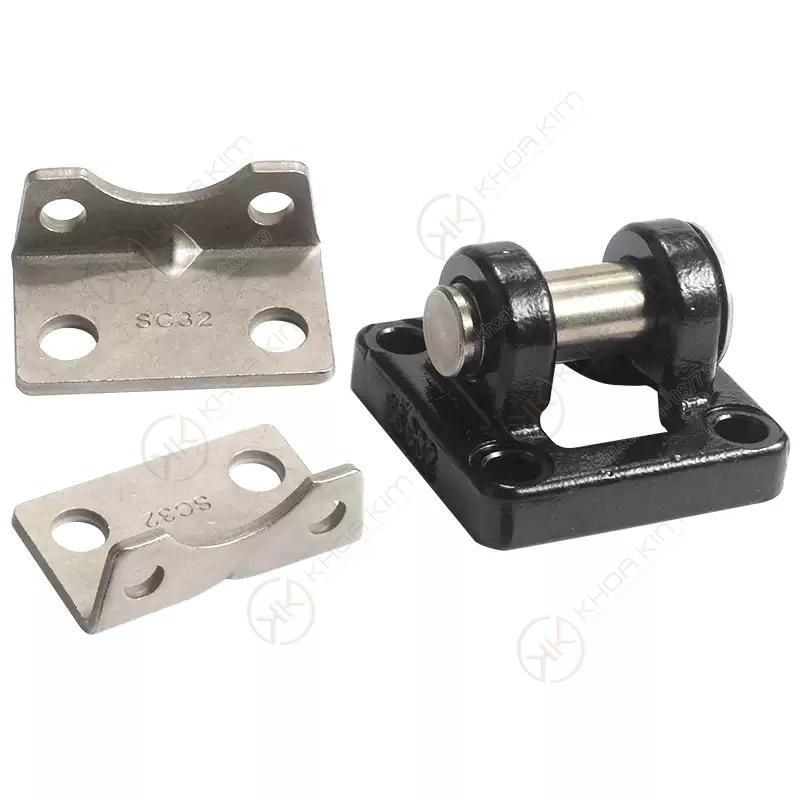

LB (Foot Mount): chân đế lắp dưới xi lanh – bắt xuống bệ máy.
FA (Front Flange): mặt bích trước – bắt xi lanh vào tấm máy phía đầu ty.
CA (Clevis / Pivot): Đế cố định CA/pivot cho phép xi lanh quay theo cơ cấu.
CB (Rear Clevis / Trunnion Bracket): gối tựa phía sau xi lanh – dùng cho lắp xoay.
TCM1 (Trunnion Middle): Sừng trâu giữa thân xi lanh – phù hợp lắp dạng “đu đưa”.

2. Khớp nối ty – kết nối với tải

Kiểu I: đầu khớp nối dạng mắt – liên kết chốt, linh hoạt góc lệch nhỏ.
Kiểu Y: càng chữ Y bắt chốt – thường dùng kẹp, chặn, đẩy.
Kiểu F (Female rod end): ren trong – thuận tiện bắt với chốt ren ngoài.
Kiểu U: càng chữ U – phù hợp cơ cấu cần gối chốt hai bên.

Mỗi loại khớp nối đều có nhiều cỡ ren (M10, M12, M16, M20, M27, M36, M42) để tương ứng với từng đường kính xi lanh SC.

Cách chọn đúng phụ kiện cho xi lanh SC Airtac

Xác định đường kính xi lanh SC: SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200.
Chọn kiểu lắp: cố định cứng, quay quanh trục, treo, chân đế… để chọn LB, FA, CA, CB hoặc TCM1.
Xác định hướng lực tải: đẩy/thẳng trục, cơ cấu gắp – kẹp – chặn để chọn dạng khớp nối I/Y/F/U.
Đối chiếu ren ty: chọn đúng mã F-M… theo ren ty xi lanh (M10, M12, M16, M20, M27, M36, M42).
Ưu tiên dùng đúng mã Airtac: đảm bảo độ đồng tâm, độ cứng, độ bền và an toàn khi vận hành.

Bảng mã phụ kiện giá đỡ – chân đế – tai treo xi lanh SC Airtac

Dưới đây là đầy đủ các mã phụ kiện F-SC... theo từng kiểu lắp và đường kính xi lanh:

1. Chân đế xi lanh LB– F-SC.LB (Foot Bracket)

Đường kính xi lanh	Mã phụ kiện chân đế (LB)
SC32	F-SC32LB
SC40	F-SC40LB
SC50	F-SC50LB
SC63	F-SC63LB
SC80	F-SC80LB
SC100	F-SC100LB
SC125	F-SC125LB
SC160	F-SC160LB
SC200	F-SC200LB

2. Mặt bích trước - Đế FA – F-SC.FA (Front Flange)

Đường kính xi lanh	Mã phụ kiện mặt bích (FA)
SC32	F-SC32FA
SC40	F-SC40FA
SC50	F-SC50FA
SC63	F-SC63FA
SC80	F-SC80FA
SC100	F-SC100FA
SC125	F-SC125FA
SC160	F-SC160FA
SC200	F-SC200FA

3. Tai treo - CB / pivot sau – F-SC.CA

Đường kính xi lanh	Mã phụ kiện CA
SC32	F-SC32CA
SC40	F-SC40CA
SC50	F-SC50CA
SC63	F-SC63CA
SC80	F-SC80CA
SC100	F-SC100CA
SC125	F-SC125CA
SC160	F-SC160CA
SC200	F-SC200CA

4. Đế CB/ giá đỡ xoay – F-SC.CB

Đường kính xi lanh	Mã phụ kiện CB
SC32	F-SC32CB
SC40	F-SC40CB
SC50	F-SC50CB
SC63	F-SC63CB
SC80	F-SC80CB
SC100	F-SC100CB
SC125	F-SC125CB
SC160	F-SC160CB
SC200	F-SC200CB

5. Sừng trâu giữa thân xi lanh – F-SC.TCM1

Đường kính xi lanh	Mã phụ kiện TCM1
SC32	F-SC32TCM1
SC40	F-SC40TCM1
SC50	F-SC50TCM1
SC63	F-SC63TCM1
SC80	F-SC80TCM1
SC100	F-SC100TCM1
SC125	F-SC125TCM1
SC160	F-SC160TCM1

Bảng mã khớp nối ty xi lanh SC Airtac (F-M…)

Phần khớp nối ty giúp kết nối ty xi lanh với tải/cơ cấu làm việc. Dưới đây là đủ các mã kiểu I, Y, F, U theo từng cỡ ren:

1. Khớp nối ty kiểu I Ipin – F-M..I

Ren ty	Mã khớp nối I - I pin
M10×1.25	F-M10X125I
M12×1.25	F-M12X125I
M16×1.50	F-M16X150I
M20×1.50	F-M20X150I
M27×2.00	F-M27X200I
M36×2.00	F-M36X200I
M42×2.00	F-M42X200I

2. Khớp nối ty kiểu Y Ypin – F-M.Y

Ren ty	Mã khớp nối Y - Ypin
M10×1.25	F-M10X125Y
M12×1.25	F-M12X125Y
M16×1.50	F-M16X150Y
M20×1.50	F-M20X150Y
M27×2.00	F-M27X200Y
M36×2.00	F-M36X200Y
M42×2.00	F-M42X200Y

3. Đầu lắc (Female) – F-M..F

Ren ty	Mã khớp nối F - Đầu lắc
M10×1.25	F-M10X125F
M12×1.25	F-M12X125F
M16×1.50	F-M16X150F
M20×1.50	F-M20X150F
M27×2.00	F-M27X200F
M36×2.00	F-M36X200F

4. Mắt trâu (mắt cá) – F-M.U

Ren ty	Mã khớp nối U - Mắt trâu
M10×1.25	F-M10X125U
M12×1.25	F-M12X125U
M16×1.50	F-M16X150U
M20×1.50	F-M20X150U
M27×2.00	F-M27X200U
M36×2.00	F-M36X200U

Ứng dụng thực tế của phụ kiện xi lanh SC Airtac

Lắp xi lanh SC trên bệ máy, khung thép, kết cấu nhôm định hình.
Ứng dụng quay – đu đưa – kẹp – chặn – gắp – đẩy trong dây chuyền tự động.
Máy đóng gói, chiết rót, dán nhãn, cấp phôi, robot gắp đặt.
Các cơ cấu cần bù sai lệch nhẹ về góc và đồng tâm giữa ty xi lanh và tải.

Câu hỏi thường gặp (FAQ)

Chọn phụ kiện theo mã SC hay theo kích thước ty?

Phụ kiện F-SC... chọn theo đường kính xi lanh SC (SC32, SC40, SC50…), còn khớp nối ty F-M... chọn theo ren ty (M10, M12, M16…).

Khi nào nên dùng TCM1 trunnion giữa?

Khi xi lanh cần quay quanh thân trong quá trình làm việc (dạng đu đưa), TCM1 cho phép xi lanh xoay tự do quanh trục trunnion, giảm tải cho ty và phớt.

Có thể dùng phụ kiện hãng khác lắp cho xi lanh SC không?

Về cơ bản có thể, nhưng không khuyến nghị vì sai số tâm, kích thước lỗ/chốt, bề mặt lắp có thể không chuẩn, dễ gây mòn phớt, lệch tâm, gãy vít theo thời gian. Dùng đúng bộ phụ kiện Airtac sẽ an toàn và bền hơn.
