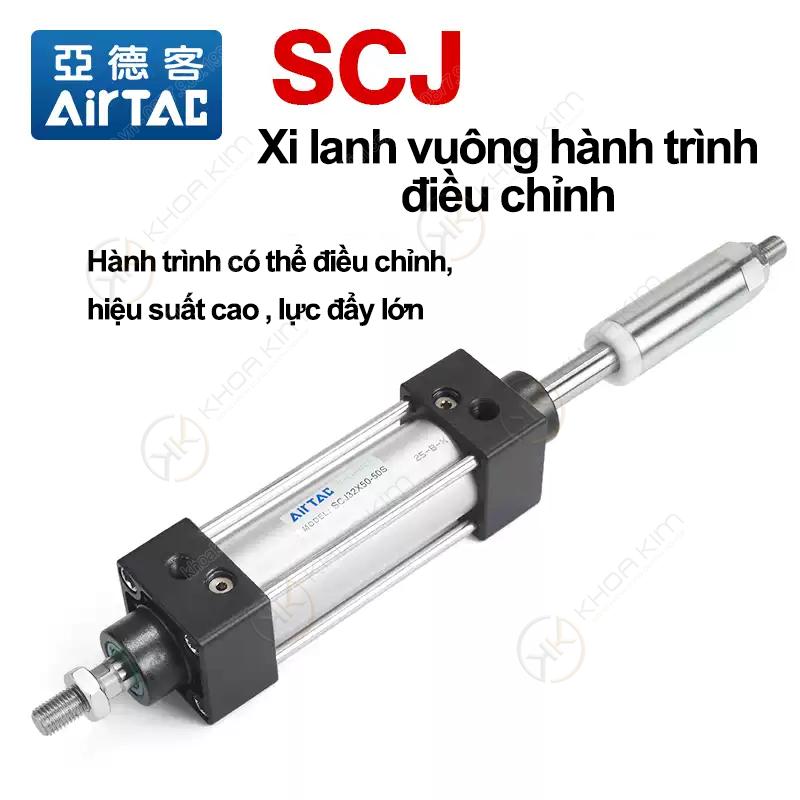

SCJ Series – Xi lanh vuông SCJ hành trình điều chỉnh Airtac
Xi lanh vuông Airtac
Hành trình điều chỉnh
SCJ Series
Airtac khí nén
Xi lanh vuông tiêu chuẩn hành trình điều chỉnh SCJ là gì?

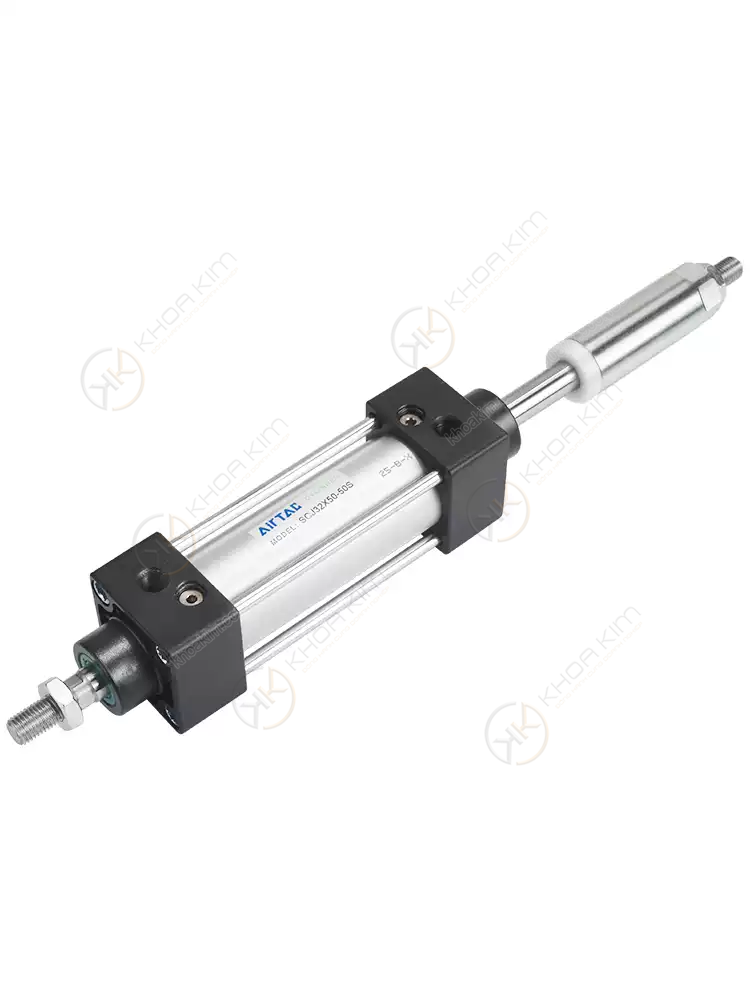

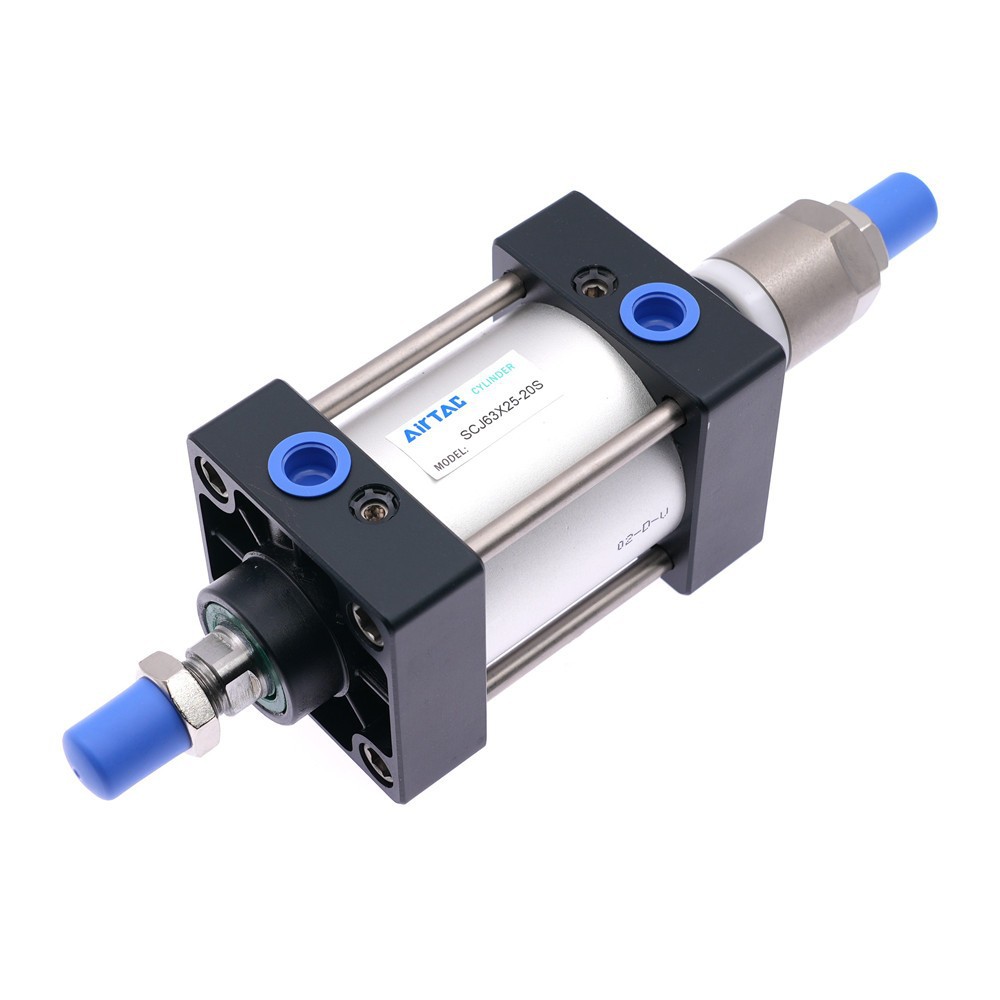

Xi lanh vuông SCJ của Airtac là dòng xi lanh khí nén tiêu chuẩn, dựa trên thiết kế
xi lanh vuông SC nhưng được bổ sung cụm điều chỉnh hành trình (hành trình “J” – adjustable stroke).
Nhờ đó, kỹ sư có thể thay đổi/giới hạn chiều dài làm việc thực tế ngay trên xi lanh mà không cần đổi sang hành trình khác.
Ví dụ, với một xi lanh hành trình danh nghĩa 100 mm, nhưng cơ cấu chỉ cần chạy 80 mm,
kỹ sư có thể dùng SCJ và vặn điều chỉnh cụm chặn hành trình sao cho xy lanh dừng đúng vị trí mong muốn.
Điều này giúp:
Dòng SCJ có nhiều mức khoảng điều chỉnh, thường thể hiện bằng hậu tố
-10S, -20S, -30S, -40S, -50S, -75S, tương ứng với dải hành trình có thể điều chỉnh/giới hạn.

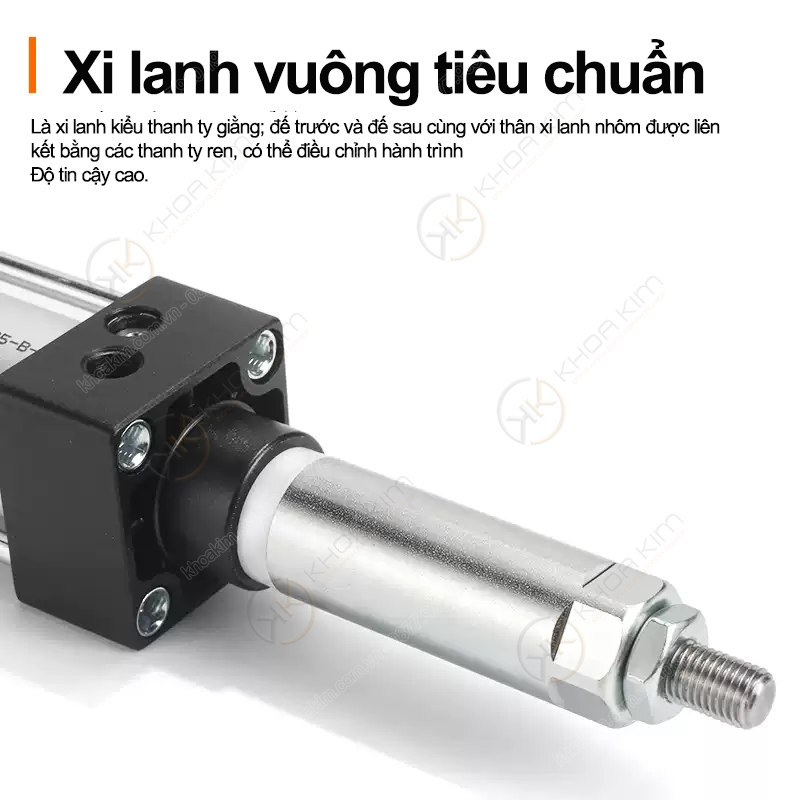

Cấu tạo xi lanh SCJ & nguyên lý điều chỉnh hành trình
Cấu tạo cơ bản
Nguyên lý điều chỉnh hành trình
Cụm điều chỉnh hành trình thường nằm ở đầu trước (hoặc kết hợp trước/sau),
khi xi lanh chạy hết hành trình, ty sẽ tỳ vào chi tiết chặn này.
Bằng cách vặn vít điều chỉnh, bạn thay đổi vị trí mà ty dừng lại, từ đó thay đổi hành trình thực tế.
Hậu tố -10S, -20S, -30S... chỉ ra dải khoảng điều chỉnh. Tùy ứng dụng,
kỹ sư chọn bước điều chỉnh phù hợp để vừa đáp ứng kỹ thuật vừa tối ưu chi phí.
Ưu điểm nổi bật của xi lanh vuông SCJ Airtac
Thông số gợi ý & dải đường kính SCJ
Đường kính piston (Ø)
Dải hành trình tiêu chuẩn xuất hiện trong mã
Nhóm mã ví dụ
Ø32 mm
25 ~ 500 mm (tùy hậu tố -10S đến -75S)
SCJ32X25-10S, SCJ32X100-30S, SCJ32X500-50S, SCJ32X500-75S…
Ø40 mm
25 ~ 500 mm
SCJ40X25-20S, SCJ40X100-40S, SCJ40X500-50S, SCJ40X500-75S…
Ø50 mm
25 ~ 500 mm
SCJ50X25-20S, SCJ50X300-50S, SCJ50X500-75S…
Ø63 mm
25 ~ 500 mm
SCJ63X25-20S, SCJ63X200-20S, SCJ63X500-50S, SCJ63X500-75S…
Ø80 mm
50 ~ 300 mm
SCJ80X50-50S, SCJ80X100-50S, SCJ80X300-30S, SCJ80X300-50S…
Ø100 mm
25 ~ 500 mm
SCJ100X25-10S, SCJ100X300-50S, SCJ100X500-75S…
Bảng mã xi lanh vuông tiêu chuẩn hành trình điều chỉnh SCJ Airtac
Model
Mô tả ngắn
SCJ32X25-10S
SCJ Ø32 – hành trình danh nghĩa 25, dải điều chỉnh -10S
SCJ32X50-10S
SCJ Ø32 – hành trình 50, điều chỉnh -10S
SCJ32X75-10S
SCJ Ø32 – hành trình 75, điều chỉnh -10S
SCJ40X25-10S
SCJ Ø40 – hành trình 25, điều chỉnh -10S
SCJ40X50-10S
SCJ Ø40 – hành trình 50, điều chỉnh -10S
SCJ40X75-10S
SCJ Ø40 – hành trình 75, điều chỉnh -10S
SCJ50X25-10S
SCJ Ø50 – hành trình 25, điều chỉnh -10S
SCJ50X50-10S
SCJ Ø50 – hành trình 50, điều chỉnh -10S
SCJ50X75-10S
SCJ Ø50 – hành trình 75, điều chỉnh -10S
SCJ63X25-10S
SCJ Ø63 – hành trình 25, điều chỉnh -10S
SCJ63X75-10S
SCJ Ø63 – hành trình 75, điều chỉnh -10S
SCJ100X25-10S
SCJ Ø100 – hành trình 25, điều chỉnh -10S
SCJ100X50-10S
SCJ Ø100 – hành trình 50, điều chỉnh -10S
SCJ100X75-10S
SCJ Ø100 – hành trình 75, điều chỉnh -10S
SCJ32X25-20S
SCJ Ø32 – hành trình 25, dải điều chỉnh -20S
SCJ32X50-20S
SCJ Ø32 – hành trình 50, -20S
SCJ32X75-20S
SCJ Ø32 – hành trình 75, -20S
SCJ40X25-20S
SCJ Ø40 – hành trình 25, -20S
SCJ40X50-20S
SCJ Ø40 – hành trình 50, -20S
SCJ40X75-20S
SCJ Ø40 – hành trình 75, -20S
SCJ50X25-20S
SCJ Ø50 – hành trình 25, -20S
SCJ50X50-20S
SCJ Ø50 – hành trình 50, -20S
SCJ50X75-20S
SCJ Ø50 – hành trình 75, -20S
SCJ50X175-20S
SCJ Ø50 – hành trình 175, -20S
SCJ63X25-20S
SCJ Ø63 – hành trình 25, -20S
SCJ63X50-20S
SCJ Ø63 – hành trình 50, -20S
SCJ63X75-20S
SCJ Ø63 – hành trình 75, -20S
SCJ63X80-20S
SCJ Ø63 – hành trình 80, -20S
SCJ63X200-20S
SCJ Ø63 – hành trình 200, -20S
SCJ100X25-20S
SCJ Ø100 – hành trình 25, -20S
SCJ100X50-20S
SCJ Ø100 – hành trình 50, -20S
SCJ100X75-20S
SCJ Ø100 – hành trình 75, -20S
SCJ32X50-30S
SCJ Ø32 – hành trình 50, dải điều chỉnh -30S
SCJ32X75-30S
SCJ Ø32 – hành trình 75, -30S
SCJ32X100-30S
SCJ Ø32 – hành trình 100, -30S
SCJ40X40-30S
SCJ Ø40 – hành trình 40, -30S
SCJ40X50-30S
SCJ Ø40 – hành trình 50, -30S
SCJ40X100-30S
SCJ Ø40 – hành trình 100, -30S
SCJ50X50-30S
SCJ Ø50 – hành trình 50, -30S
SCJ50X75-30S
SCJ Ø50 – hành trình 75, -30S
SCJ50X100-30S
SCJ Ø50 – hành trình 100, -30S
SCJ63X50-30S
SCJ Ø63 – hành trình 50, -30S
SCJ63X75-30S
SCJ Ø63 – hành trình 75, -30S
SCJ63X100-30S
SCJ Ø63 – hành trình 100, -30S
SCJ100X50-30S
SCJ Ø100 – hành trình 50, -30S
SCJ100X75-30S
SCJ Ø100 – hành trình 75, -30S
SCJ100X100-30S
SCJ Ø100 – hành trình 100, -30S
SCJ80X300-30S
SCJ Ø80 – hành trình 300, -30S
SCJ32X50-40S
SCJ Ø32 – hành trình 50, dải điều chỉnh -40S
SCJ32X75-40S
SCJ Ø32 – hành trình 75, -40S
SCJ32X100-40S
SCJ Ø32 – hành trình 100, -40S
SCJ40X50-40S
SCJ Ø40 – hành trình 50, -40S
SCJ40X75-40S
SCJ Ø40 – hành trình 75, -40S
SCJ40X100-40S
SCJ Ø40 – hành trình 100, -40S
SCJ50X50-40S
SCJ Ø50 – hành trình 50, -40S
SCJ50X75-40S
SCJ Ø50 – hành trình 75, -40S
SCJ50X100-40S
SCJ Ø50 – hành trình 100, -40S
SCJ63X50-40S
SCJ Ø63 – hành trình 50, -40S
SCJ63X75-40S
SCJ Ø63 – hành trình 75, -40S
SCJ63X100-40S
SCJ Ø63 – hành trình 100, -40S
SCJ100X50-40S
SCJ Ø100 – hành trình 50, -40S
SCJ100X75-40S
SCJ Ø100 – hành trình 75, -40S
SCJ100X100-40S
SCJ Ø100 – hành trình 100, -40S
SCJ32X50-50S
SCJ Ø32 – hành trình 50, dải điều chỉnh -50S
SCJ32X75-50S
SCJ Ø32 – hành trình 75, -50S
SCJ32X100-50S
SCJ Ø32 – hành trình 100, -50S
SCJ32X125-50S
SCJ Ø32 – hành trình 125, -50S
SCJ32X150-50S
SCJ Ø32 – hành trình 150, -50S
SCJ32X175-50S
SCJ Ø32 – hành trình 175, -50S
SCJ32X200-50S
SCJ Ø32 – hành trình 200, -50S
SCJ32X250-50S
SCJ Ø32 – hành trình 250, -50S
SCJ32X300-50S
SCJ Ø32 – hành trình 300, -50S
SCJ32X400-50S
SCJ Ø32 – hành trình 400, -50S
SCJ32X500-50S
SCJ Ø32 – hành trình 500, -50S
SCJ40X50-50S
SCJ Ø40 – hành trình 50, -50S
SCJ40X75-50S
SCJ Ø40 – hành trình 75, -50S
SCJ40X100-50S
SCJ Ø40 – hành trình 100, -50S
SCJ40X125-50S
SCJ Ø40 – hành trình 125, -50S
SCJ40X150-50S
SCJ Ø40 – hành trình 150, -50S
SCJ40X175-50S
SCJ Ø40 – hành trình 175, -50S
SCJ40X200-50S
SCJ Ø40 – hành trình 200, -50S
SCJ40X250-50S
SCJ Ø40 – hành trình 250, -50S
SCJ40X300-50S
SCJ Ø40 – hành trình 300, -50S
SCJ40X400-50S
SCJ Ø40 – hành trình 400, -50S
SCJ40X500-50S
SCJ Ø40 – hành trình 500, -50S
SCJ50X50-50S
SCJ Ø50 – hành trình 50, -50S
SCJ50X75-50S
SCJ Ø50 – hành trình 75, -50S
SCJ50X100-50S
SCJ Ø50 – hành trình 100, -50S
SCJ50X125-50S
SCJ Ø50 – hành trình 125, -50S
SCJ50X150-50S
SCJ Ø50 – hành trình 150, -50S
SCJ50X175-50S
SCJ Ø50 – hành trình 175, -50S
SCJ50X200-50S
SCJ Ø50 – hành trình 200, -50S
SCJ50X250-50S
SCJ Ø50 – hành trình 250, -50S
SCJ50X300-50S
SCJ Ø50 – hành trình 300, -50S
SCJ50X400-50S
SCJ Ø50 – hành trình 400, -50S
SCJ50X500-50S
SCJ Ø50 – hành trình 500, -50S
SCJ63X50-50S
SCJ Ø63 – hành trình 50, -50S
SCJ63X75-50S
SCJ Ø63 – hành trình 75, -50S
SCJ63X100-50S
SCJ Ø63 – hành trình 100, -50S
SCJ63X125-50S
SCJ Ø63 – hành trình 125, -50S
SCJ63X150-50S
SCJ Ø63 – hành trình 150, -50S
SCJ63X175-50S
SCJ Ø63 – hành trình 175, -50S
SCJ63X200-50S
SCJ Ø63 – hành trình 200, -50S
SCJ63X250-50S
SCJ Ø63 – hành trình 250, -50S
SCJ63X300-50S
SCJ Ø63 – hành trình 300, -50S
SCJ63X400-50S
SCJ Ø63 – hành trình 400, -50S
SCJ63X500-50S
SCJ Ø63 – hành trình 500, -50S
SCJ80X50-50S
SCJ Ø80 – hành trình 50, -50S
SCJ80X75-50S
SCJ Ø80 – hành trình 75, -50S
SCJ80X100-50S
SCJ Ø80 – hành trình 100, -50S
SCJ80X150-50S
SCJ Ø80 – hành trình 150, -50S
SCJ80X300-50S
SCJ Ø80 – hành trình 300, -50S
SCJ100X50-50S
SCJ Ø100 – hành trình 50, -50S
SCJ100X75-50S
SCJ Ø100 – hành trình 75, -50S
SCJ100X100-50S
SCJ Ø100 – hành trình 100, -50S
SCJ100X125-50S
SCJ Ø100 – hành trình 125, -50S
SCJ100X150-50S
SCJ Ø100 – hành trình 150, -50S
SCJ100X175-50S
SCJ Ø100 – hành trình 175, -50S
SCJ100X200-50S
SCJ Ø100 – hành trình 200, -50S
SCJ100X250-50S
SCJ Ø100 – hành trình 250, -50S
SCJ100X300-50S
SCJ Ø100 – hành trình 300, -50S
SCJ100X400-50S
SCJ Ø100 – hành trình 400, -50S
SCJ100X500-50S
SCJ Ø100 – hành trình 500, -50S
SCJ32X75-75S
SCJ Ø32 – hành trình 75, dải điều chỉnh -75S
SCJ32X100-75S
SCJ Ø32 – hành trình 100, -75S
SCJ32X125-75S
SCJ Ø32 – hành trình 125, -75S
SCJ32X150-75S
SCJ Ø32 – hành trình 150, -75S
SCJ32X175-75S
SCJ Ø32 – hành trình 175, -75S
SCJ32X200-75S
SCJ Ø32 – hành trình 200, -75S
SCJ32X250-75S
SCJ Ø32 – hành trình 250, -75S
SCJ32X300-75S
SCJ Ø32 – hành trình 300, -75S
SCJ32X400-75S
SCJ Ø32 – hành trình 400, -75S
SCJ32X500-75S
SCJ Ø32 – hành trình 500, -75S
SCJ40X75-75S
SCJ Ø40 – hành trình 75, -75S
SCJ40X100-75S
SCJ Ø40 – hành trình 100, -75S
SCJ40X125-75S
SCJ Ø40 – hành trình 125, -75S
SCJ40X150-75S
SCJ Ø40 – hành trình 150, -75S
SCJ40X175-75S
SCJ Ø40 – hành trình 175, -75S
SCJ40X200-75S
SCJ Ø40 – hành trình 200, -75S
SCJ40X250-75S
SCJ Ø40 – hành trình 250, -75S
SCJ40X300-75S
SCJ Ø40 – hành trình 300, -75S
SCJ40X400-75S
SCJ Ø40 – hành trình 400, -75S
SCJ40X500-75S
SCJ Ø40 – hành trình 500, -75S
SCJ50X75-75S
SCJ Ø50 – hành trình 75, -75S
SCJ50X100-75S
SCJ Ø50 – hành trình 100, -75S
SCJ50X125-75S
SCJ Ø50 – hành trình 125, -75S
SCJ50X150-75S
SCJ Ø50 – hành trình 150, -75S
SCJ50X175-75S
SCJ Ø50 – hành trình 175, -75S
SCJ50X200-75S
SCJ Ø50 – hành trình 200, -75S
SCJ50X250-75S
SCJ Ø50 – hành trình 250, -75S
SCJ50X300-75S
SCJ Ø50 – hành trình 300, -75S
SCJ50X400-75S
SCJ Ø50 – hành trình 400, -75S
SCJ50X500-75S
SCJ Ø50 – hành trình 500, -75S
SCJ63X75-75S
SCJ Ø63 – hành trình 75, -75S
SCJ63X100-75S
SCJ Ø63 – hành trình 100, -75S
SCJ63X125-75S
SCJ Ø63 – hành trình 125, -75S
SCJ63X150-75S
SCJ Ø63 – hành trình 150, -75S
SCJ63X175-75S
SCJ Ø63 – hành trình 175, -75S
SCJ63X200-75S
SCJ Ø63 – hành trình 200, -75S
SCJ63X250-75S
SCJ Ø63 – hành trình 250, -75S
SCJ63X300-75S
SCJ Ø63 – hành trình 300, -75S
SCJ63X400-75S
SCJ Ø63 – hành trình 400, -75S
SCJ63X500-75S
SCJ Ø63 – hành trình 500, -75S
SCJ100X75-75S
SCJ Ø100 – hành trình 75, -75S
SCJ100X100-75S
SCJ Ø100 – hành trình 100, -75S
SCJ100X125-75S
SCJ Ø100 – hành trình 125, -75S
SCJ100X150-75S
SCJ Ø100 – hành trình 150, -75S
SCJ100X175-75S
SCJ Ø100 – hành trình 175, -75S
SCJ100X200-75S
SCJ Ø100 – hành trình 200, -75S
SCJ100X250-75S
SCJ Ø100 – hành trình 250, -75S
SCJ100X300-75S
SCJ Ø100 – hành trình 300, -75S
SCJ100X400-75S
SCJ Ø100 – hành trình 400, -75S
SCJ100X500-75S
SCJ Ø100 – hành trình 500, -75S
Ứng dụng thực tế của xi lanh vuông hành trình điều chỉnh SCJ
Câu hỏi thường gặp (FAQ)
SC và SCJ khác nhau ở điểm nào?
SC là xi lanh vuông tiêu chuẩn hành trình cố định; SCJ thêm cơ cấu điều chỉnh hành trình, cho phép giới hạn/điều chỉnh hành trình làm việc thực tế.

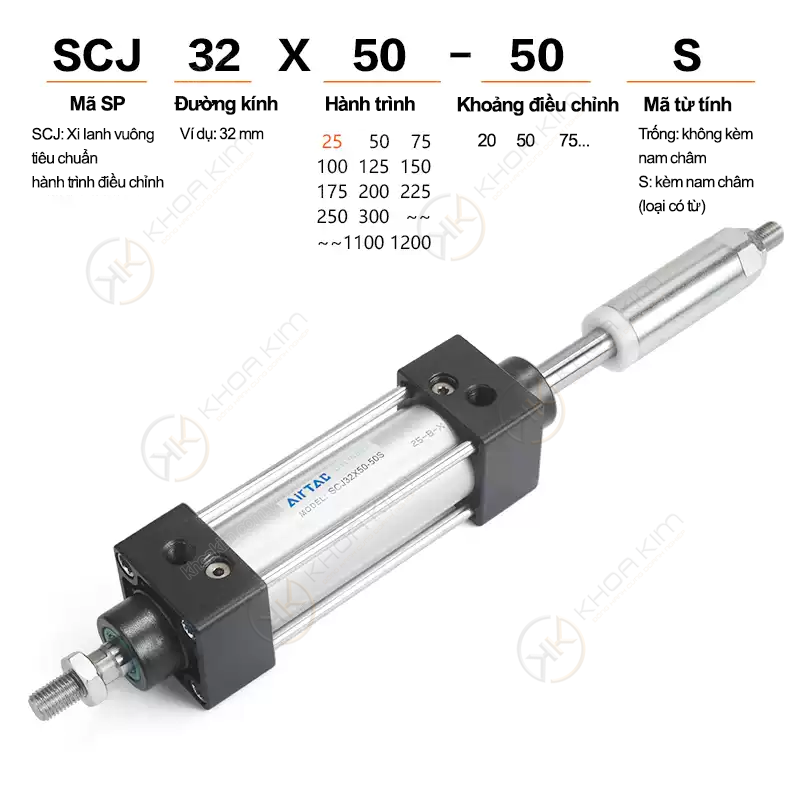

Hậu tố -10S, -20S, -30S, -40S, -50S, -75S là gì?
Đây là ký hiệu dải điều chỉnh hành trình (khoảng có thể giới hạn) của xi lanh SCJ. Tùy bài toán, kỹ sư chọn bước điều chỉnh phù hợp để vừa đủ linh hoạt vừa tối ưu chi phí.
Làm sao chọn đúng mã SCJ theo bản vẽ?
Cần xác định: đường kính xy lanh (Ø), hành trình danh nghĩa (X…),
và dải điều chỉnh mong muốn (10S/20S/50S/75S…). Sau đó đối chiếu trực tiếp với bảng mã SCJ phía trên hoặc gửi
cho kỹ sư để được tư vấn nhanh.
Tư vấn chọn xi lanh SCJ & báo giá nhanh
1 ₫
Hotline 0877900199 (8:00 - 21:00)
Bạn vui lòng nhập đúng số điện thoại để chúng tôi sẽ gọi xác nhận đơn hàng trước khi giao hàng. Xin cảm ơn!
Con trượt ray trượt vuông
Con trượt ray trượt tròn
Trục vít me – Thanh răng
Module tuyến tính 1-2-3 trục
Vòng bi – dây đai – mỡ bôi trơn
Linh kiện khí nén
Vật tư khí nén khác
Đồng hồ áp – thiết bị đo
Van công nghiệp
Điện điều khiển
Aptomat – khởi động từ
Thông tin liên hệ
Bảng giá sỉ
Thanh toán
Liên hệ
Catalog – Tài liệu KT
Tin tức
Khuyến mãi
