Tính năng nổi bật:

Xi lanh MU – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén mini gá linh hoạt (Flexible Mounting Mini Cylinder), được thiết kế chuyên dụng cho các hệ thống tự động hóa có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ chính xác và độ ổn định cao. Với kiểu dáng nhỏ gọn, cấu trúc tối ưu, xi lanh MU Airtac cho phép lắp đặt đa dạng theo nhiều phương án như gá cạnh, gá đáy hoặc tích hợp trực tiếp vào cụm máy, giúp tối ưu bố trí và nâng cao hiệu quả sử dụng không gian.

Sản phẩm có dải đường kính piston phổ biến từ Ø6 đến Ø20 cùng nhiều tùy chọn hành trình từ 4–50 mm, đáp ứng linh hoạt các nhu cầu trong cơ cấu kẹp – chặn – đẩy – định vị. Nhờ thiết kế chắc chắn, gia công chính xác từ hợp kim nhôm chất lượng cao và hệ thống phớt kín khí bền bỉ, xi lanh MU đảm bảo vận hành êm ái, giảm rung, tăng độ bền và duy trì hiệu suất ổn định trong môi trường công nghiệp liên tục.

Xi lanh MU Airtac được ứng dụng rộng rãi trong các máy đóng gói, máy lắp ráp, dây chuyền sản xuất, thiết bị điện tử và cơ khí chính xác, đặc biệt phù hợp cho các cơ cấu nhỏ cần thao tác nhanh và chính xác. Việc sử dụng sản phẩm chính hãng Airtac giúp đảm bảo độ tin cậy, giảm chi phí bảo trì và nâng cao tuổi thọ hệ thống. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc.

Xi lanh MU – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh gá linh hoạt Thẻ: Airtac chính hãng, ben hơi, Xi lanh gá linh hoạt, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MU Series – Xi lanh gá linh hoạt Airtac (Flexible Mounting Mini Cylinder)

Thiết kế nhỏ gọn – gá linh hoạt: phù hợp không gian hẹp, lắp đa hướng theo layout máy.
Hành trình đa dạng: phổ biến từ 4–50 mm (tùy bore), đáp ứng nhiều bài toán gắp – đẩy – chặn.
Vận hành ổn định: chuyển động mượt, độ lặp tốt cho dây chuyền tự động.
Dải bore thông dụng: Ø6 / Ø8 / Ø10 / Ø12 / Ø16 / Ø20.
Dễ chọn mã – dễ thay thế: mã hóa theo bore × stroke, tối ưu bảo trì kho phụ tùng.

Xi lanh mini Gá linh hoạt MU Series Airtac Ø6–Ø20 Stroke 4–50mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã MU đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: MU mini cylinder, MAL/MA/SC/SDA, phụ kiện gá, van điện từ, cút nối nhanh, ống khí…

MU Series – xi lanh mini gá linh hoạt, tối ưu không gian hẹp và thao tác nhịp nhanh.

Xi lanh gá linh hoạt MU Airtac là gì?

Xi lanh MU Series của Airtac là dòng xi lanh mini được thiết kế phục vụ các cụm cơ cấu nhỏ, cần hành trình ngắn – trung bình và yêu cầu lắp đặt linh hoạt trong không gian hạn chế. Trong tự động hóa, MU thường xuất hiện ở các vị trí:

Đẩy sản phẩm, chặn sản phẩm trên băng tải
Gắp – đặt (pick & place), cơ cấu kẹp nhẹ
Định vị chi tiết, chốt chặn, tách phôi
Máy đóng gói, máy dán nhãn, máy lắp ráp điện tử

Nhờ đặc tính nhỏ gọn và dễ gá đặt, MU giúp tối ưu layout máy, giảm chiều dài đường truyền lực, cải thiện độ ổn định và tăng tốc độ chu kỳ.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: tối ưu kích thước, cứng vững cho cơ cấu nhỏ.
Piston & ty: truyền lực đẩy/kéo, chuyển động tuyến tính.
Seal (phớt): làm kín khí, tăng tuổi thọ và độ ổn định vận hành.
Đầu cấp khí: kết nối nhanh với cút, ống PU/PA/PE.

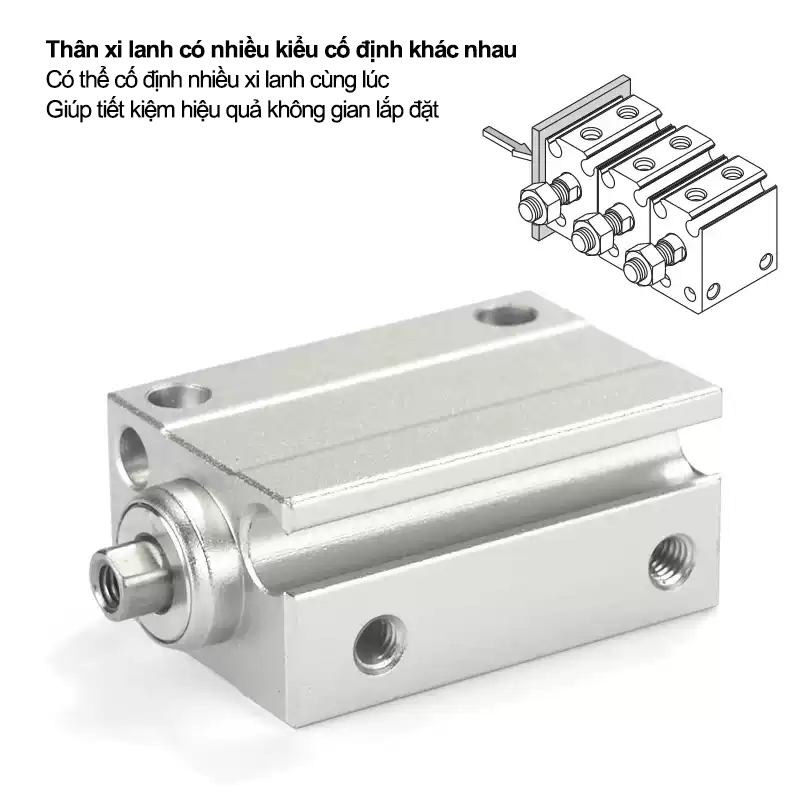

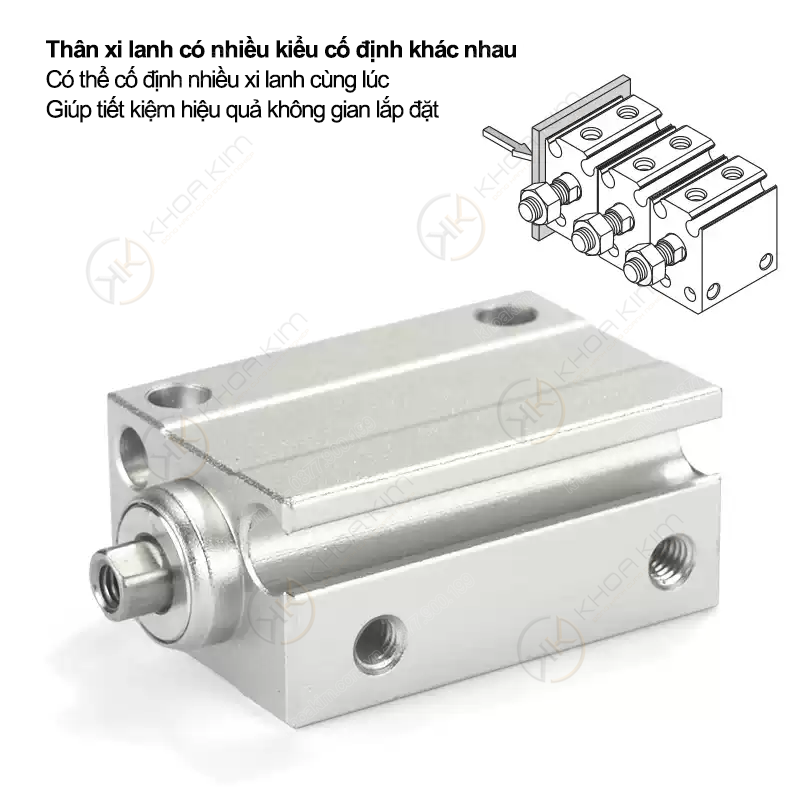

Cơ cấu gá: hỗ trợ lắp linh hoạt theo không gian và hướng chuyển động.

Nguyên lý hoạt động

MU là xi lanh khí nén chuyển đổi năng lượng khí nén thành chuyển động tuyến tính. Khi cấp khí vào khoang A, piston di chuyển đẩy ty ra (hành trình tiến); khi cấp khí vào khoang B (hoặc xả/đổi hướng tùy cấu hình), piston lùi về. Để đạt độ bền cao, nên sử dụng khí nén sạch (qua bộ lọc), áp suất ổn định và lắp đúng trục tải (tránh lệch tâm gây mòn phớt/ty).

Vì sao MU Series phù hợp các cơ cấu nhỏ?

Nhỏ gọn: dễ bố trí trong cụm cơ cấu, tủ máy, không gian hẹp.
Gá linh hoạt: phù hợp nhiều kiểu gá – giúp tối ưu layout máy.
Độ lặp tốt: thích hợp thao tác nhịp nhanh, lặp đi lặp lại.
Chọn mã dễ: chỉ cần xác định đường kính (bore) và hành trình (stroke).
Bảo trì nhanh: phổ thông phụ kiện khí nén, dễ thay thế.

Mẹo kỹ sư: Nếu cơ cấu có tải ngang hoặc có nguy cơ lệch trục, nên bổ sung dẫn hướng/linear guide hoặc dùng xi lanh có dẫn hướng để tăng tuổi thọ.

Thông số kỹ thuật (gợi ý chọn nhanh)

Hạng mục	Giá trị/Diễn giải
Dòng sản phẩm	MU Series – xi lanh mini gá linh hoạt
Dải bore	Ø6 / Ø8 / Ø10 / Ø12 / Ø16 / Ø20
Dải hành trình	4 – 50 mm (tùy bore & mã)
Ứng dụng	Đẩy/chặn/định vị/gắp nhẹ – máy nhịp nhanh

Lưu ý: Khi chọn xi lanh, ngoài bore & stroke, nên cân nhắc lực yêu cầu, tốc độ chu kỳ, tải lệch, không gian lắp và kiểu gá. Nếu bạn gửi yêu cầu (tải, hành trình, thời gian chu kỳ), kỹ sư có thể đề xuất đúng bore và phụ kiện gá tương ứng.

Bảng mã sản phẩm đầy đủ – Xi lanh MU Airtac

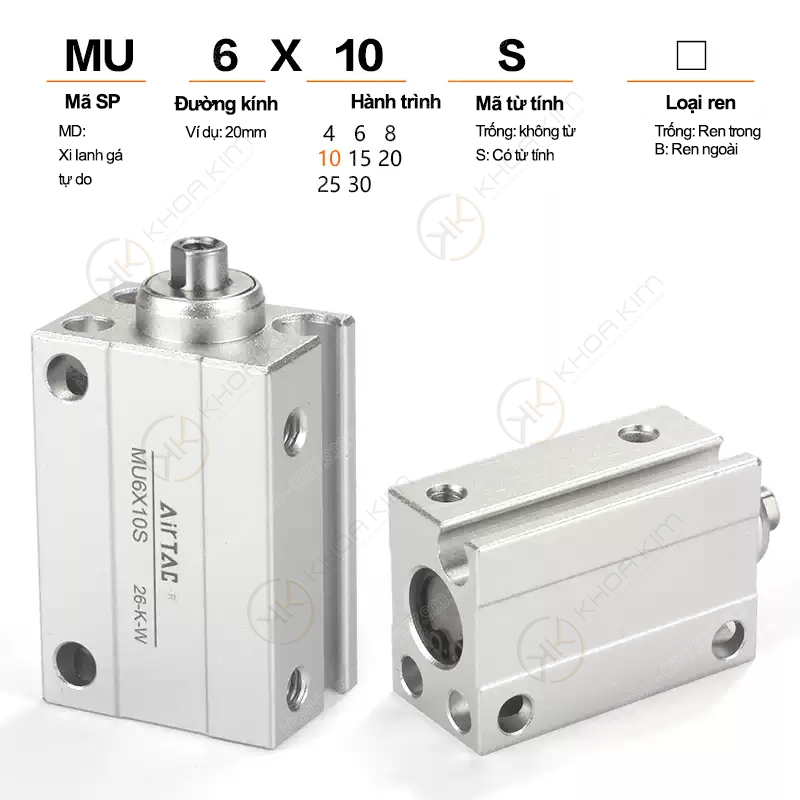

Mã MU được hiểu nhanh theo cấu trúc MU{Bore}X{Stroke}SB (ví dụ: MU12X30SB = bore 12 mm, stroke 30 mm).

Nhóm bore Ø6

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø6	4 / 6 / 8 / 10 / 15 / 20 / 25 / 30	MU6X4SB MU6X6SB MU6X8SB MU6X10SB MU6X15SB MU6X20SB MU6X25SB MU6X30SB	Cơ cấu nhỏ, chặn nhẹ, tách sản phẩm mini

Nhóm bore Ø8

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø8	4 / 6 / 8 / 10 / 15 / 20 / 25 / 30	MU8X4SB MU8X6SB MU8X8SB MU8X10SB MU8X15SB MU8X20SB MU8X25SB MU8X30SB	Đẩy/chặn nhịp nhanh, cơ cấu gắp đặt nhẹ

Nhóm bore Ø10

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø10	4 / 6 / 8 / 10 / 15 / 20 / 25 / 30	MU10X4SB MU10X6SB MU10X8SB MU10X10SB MU10X15SB MU10X20SB MU10X25SB MU10X30SB	Cơ cấu chặn/đẩy tải vừa, độ ổn định tốt

Nhóm bore Ø12

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø12	5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50	MU12X5SB MU12X10SB MU12X15SB MU12X20SB MU12X25SB MU12X30SB MU12X35SB MU12X40SB MU12X45SB MU12X50SB	Chặn/đẩy tải vừa, hành trình linh hoạt cho máy nhịp

Nhóm bore Ø16

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø16	5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50	MU16X5SB MU16X10SB MU16X15SB MU16X20SB MU16X25SB MU16X30SB MU16X35SB MU16X40SB MU16X45SB MU16X50SB	Đẩy/chặn tải lớn hơn, phù hợp cơ cấu công nghiệp phổ biến

Nhóm bore Ø20

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng
Ø20	5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50	MU20X5SB MU20X10SB MU20X15SB MU20X20SB MU20X25SB MU20X30SB MU20X35SB MU20X40SB MU20X45SB MU20X50SB	Tải lớn, lực đẩy mạnh hơn – ứng dụng chặn/đẩy công nghiệp

Cách chọn mã MU đúng nhu cầu (bore & stroke)

Xác định lực đẩy cần thiết: lực tăng theo bore; tải càng lớn chọn bore càng lớn (Ø16, Ø20).
Xác định hành trình: chọn stroke theo quãng đường cần đẩy/chặn (4–50 mm tùy nhóm).
Xem không gian lắp: MU nhỏ gọn nhưng vẫn cần khoảng lùi/tiến ty và vị trí gá.
Tránh lệch tải: nếu lực ngang lớn, cân nhắc dẫn hướng hoặc cơ cấu hỗ trợ.
Đồng bộ phụ kiện: chuẩn hóa cút, ống, van điện từ phù hợp để dễ bảo trì.

Ứng dụng tiêu biểu của xi lanh MU Airtac

Máy đóng gói, máy dán nhãn, máy chiết rót: chặn/đẩy sản phẩm theo nhịp.
Robot gắp – đặt: cơ cấu đẩy nhẹ, định vị, tách sản phẩm.
Dây chuyền lắp ráp điện tử: thao tác nhanh, yêu cầu độ lặp tốt.
Cơ cấu chốt chặn/định vị: giữ vị trí, đưa sản phẩm vào vùng thao tác.

Câu hỏi thường gặp (FAQ)

MU khác gì MAL/MAL mini cylinder?

MU là dòng mini tối ưu cho gá linh hoạt và các cơ cấu nhỏ; còn MAL thường phổ biến theo kiểu lắp/chuẩn khác. Nếu bạn gửi ảnh hoặc thông số lắp, kỹ sư sẽ đối chiếu đúng dòng thay thế.

Chọn bore thế nào cho đủ lực?

Lực phụ thuộc bore và áp suất. Thực tế, nếu tải nhẹ chọn Ø6–Ø10; tải vừa chọn Ø12; tải nặng hoặc cần lực đẩy mạnh chọn Ø16–Ø20. Để chọn chính xác, hãy cung cấp tải và áp suất làm việc.

MU có phù hợp nhịp chạy nhanh không?

Có. MU phù hợp cơ cấu nhịp nhanh nếu khí nén sạch, áp ổn định và không bị tải lệch. Nên dùng cút + ống đúng cỡ để giảm sụt áp.
