Phụ kiện xi lanh SAI Airtac chính hãng cung cấp giải pháp lắp đặt và vận hành tối ưu cho hệ thống khí nén công nghiệp, đảm bảo độ bền cao, độ chính xác và khả năng chịu tải vượt trội. Sản phẩm bao gồm đa dạng các loại đế và phụ kiện như đế cố định đơn CA, CR, đế cố định đôi CB, sừng trâu FTC, TCM1, mặt bích FA và giá cố định trục LB, phù hợp với nhiều dòng xi lanh Airtac phổ biến trên thị trường. Tất cả phụ kiện đều được sản xuất từ vật liệu chất lượng cao, gia công chính xác, giúp tăng độ ổn định, giảm rung lắc và kéo dài tuổi thọ thiết bị. Lựa chọn phụ kiện xi lanh SAI Airtac chính hãng không chỉ giúp tối ưu hiệu suất hoạt động mà còn đảm bảo tính đồng bộ và an toàn cho toàn bộ hệ thống. Cam kết hàng chính hãng, đầy đủ chứng từ, hỗ trợ kỹ thuật tận tình, giao hàng nhanh chóng trên toàn quốc với mức giá cạnh tranh. Đây là giải pháp lý tưởng cho các nhà máy, xưởng sản xuất và hệ thống tự động hóa cần sự ổn định và hiệu quả lâu dài.
Phụ kiện xi lanh SAI Airtac chính hãng cung cấp giải pháp lắp đặt và vận hành tối ưu cho hệ thống khí nén công nghiệp, đảm bảo độ bền cao, độ chính xác và khả năng chịu tải vượt trội. Sản phẩm bao gồm đa dạng các loại đế và phụ kiện như đế cố định đơn CA, CR, đế cố định đôi CB, sừng trâu FTC, TCM1, mặt bích FA và giá cố định trục LB, phù hợp với nhiều dòng xi lanh Airtac phổ biến trên thị trường. Tất cả phụ kiện đều được sản xuất từ vật liệu chất lượng cao, gia công chính xác, giúp tăng độ ổn định, giảm rung lắc và kéo dài tuổi thọ thiết bị. Lựa chọn phụ kiện xi lanh SAI Airtac chính hãng không chỉ giúp tối ưu hiệu suất hoạt động mà còn đảm bảo tính đồng bộ và an toàn cho toàn bộ hệ thống. Cam kết hàng chính hãng, đầy đủ chứng từ, hỗ trợ kỹ thuật tận tình, giao hàng nhanh chóng trên toàn quốc với mức giá cạnh tranh. Đây là giải pháp lý tưởng cho các nhà máy, xưởng sản xuất và hệ thống tự động hóa cần sự ổn định và hiệu quả lâu dài.
1 ₫
Mua ngay Gọi điện xác nhận và giao hàng tận nơiHotline 0877900199 (8:00 - 21:00)
Khoa kim Việt Nam – Cung cấp xi lanh SAI Airtac và đầy đủ phụ kiện lắp đặt: chân, tai treo, trunnion, gối giữa, đầu ty ren… cho dây chuyền tự động hóa. Lưu ý: Phụ kiện SAI dùng chung cho nhiều đường kính (32–200 mm). Khi chọn cần căn cứ đúng đường kính xi lanh và kiểu gá cơ khí. Dưới đây là các mã phụ kiện SAI/SE/SI/SAI đầy đủ theo yêu cầu: chia nhóm theo loại giá đỡ/tai treo/gối giữa/đầu ty ren để tiện tra cứu. Nhóm phụ kiện gắn giữa thân xi lanh với khung máy, cho phép xi lanh xoay/dao động nhẹ hoặc cố định ở vị trí trung gian. Nhóm phụ kiện lắp trên đầu ty xi lanh để nối với cơ cấu chấp hành (càng kẹp, tay gạt, khớp U, bản mã…).
Phân loại theo kiểu ký hiệu I, Y, F, U với các bước ren M10–M36, chiều dài 125–200. CNC Motion Việt Nam – Cung cấp xi lanh SAI và đầy đủ phụ kiện lắp đặt (LB, FA, CA, CB, CR, TC, FTC, TCM1, TCM2, đầu ty I/Y/F/U).
Hỗ trợ chọn mã theo bản vẽ, hình thực tế hoặc mã xi lanh đang sử dụng tại nhà máy.

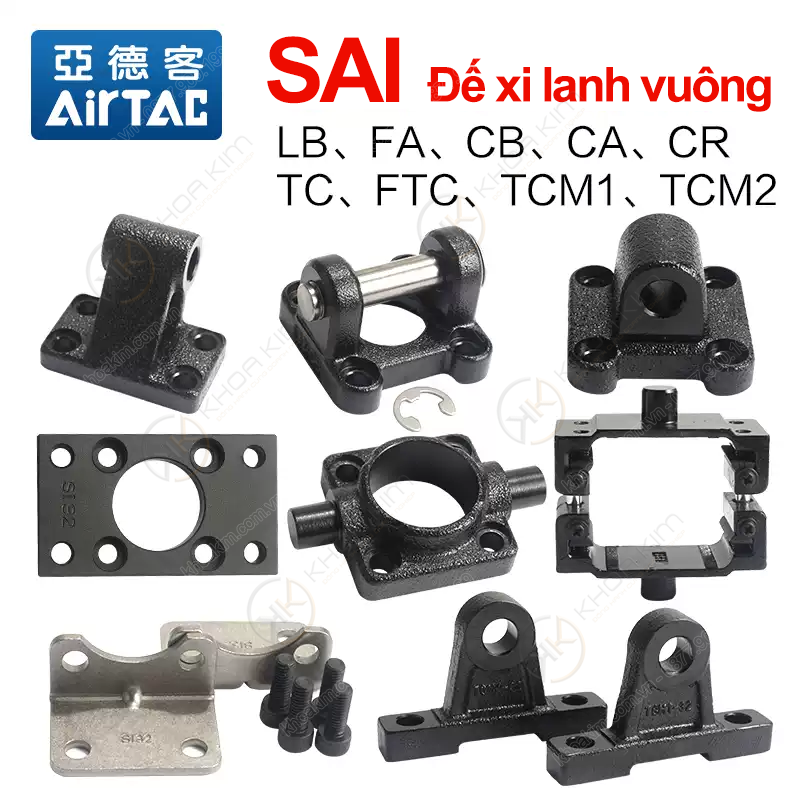

Phụ kiện xi lanh SAI Airtac
Giá đỡ, tai treo, gối trục, đầu ty ren tiêu chuẩn ISO15552
Phụ kiện xi lanh SAI
LB · FA · CA · CB · CR · TC · FTC · TCM1 · TCM2
Đầu ty ren I · Y · F · U
Airtac – ISO15552

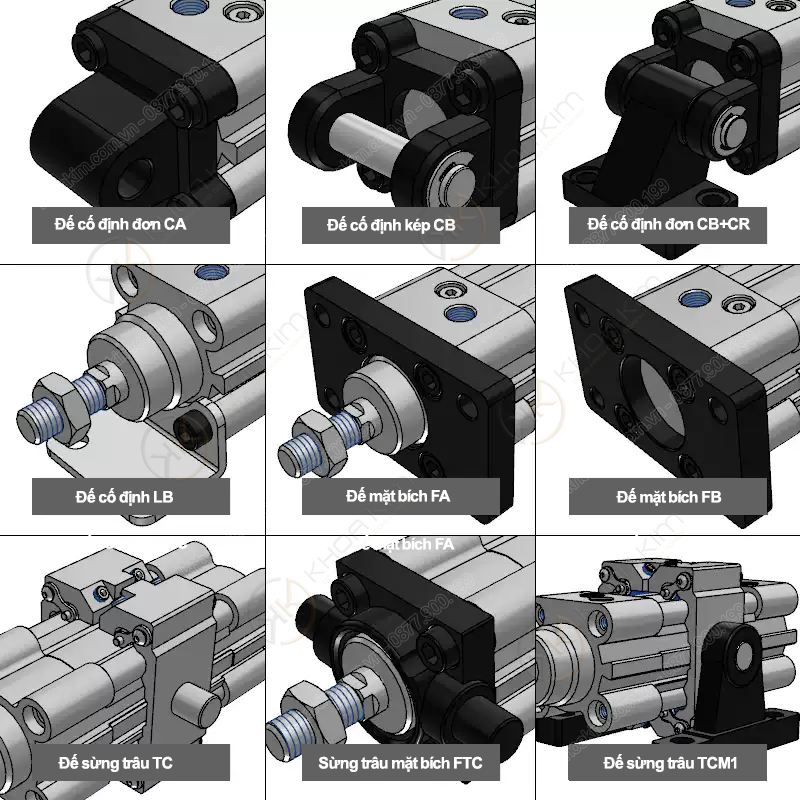

Phụ kiện xi lanh SAI Airtac là gì?
Xi lanh SAI Airtac là dòng xi lanh tiêu chuẩn ISO15552, dùng rất phổ biến trong dây chuyền tự động hóa,
máy đóng gói, cơ khí, điện tử… Để lắp xi lanh lên khung máy, giá đỡ, tay cơ cấu…, ta cần sử dụng bộ
phụ kiện lắp đặt chuyên dụng như:
chân LB, mặt bích FA, tai CA/CB, trunnion CR, gối giữa TC/FTC/TCM1/TCM2
cùng các dạng đầu ty ren I/Y/F/U.
Việc dùng đúng phụ kiện chuẩn Airtac giúp:

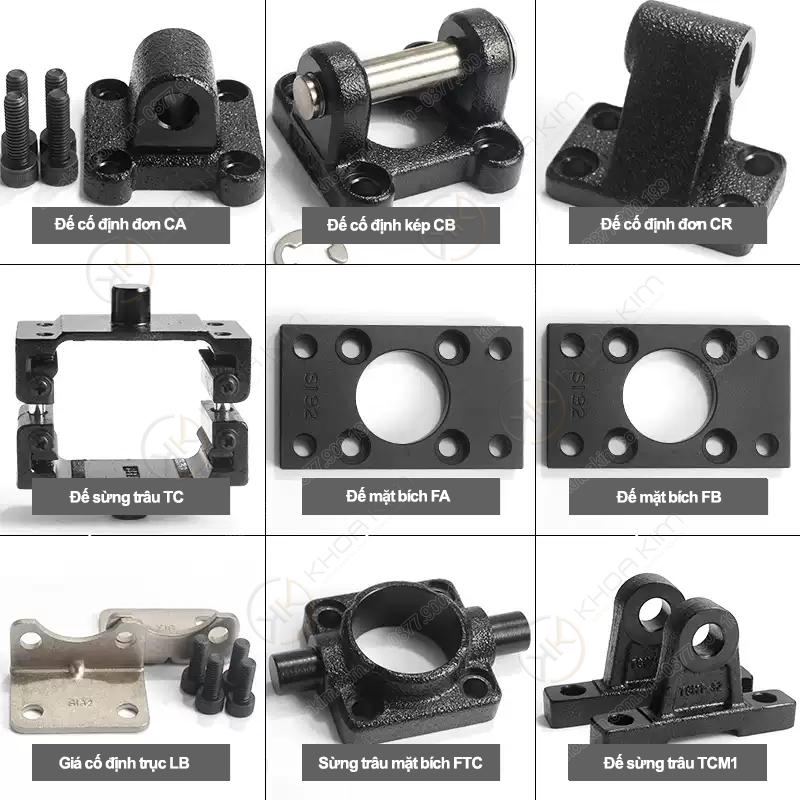

Các nhóm phụ kiện xi lanh SAI Airtac phổ biến
Nhóm giá đỡ & mặt bích
Nhóm gối giữa & đầu ty
Ưu điểm khi dùng phụ kiện xi lanh SAI Airtac chính hãng
Hướng dẫn chọn đúng phụ kiện xi lanh SAI
Bảng mã phụ kiện xi lanh SAI Airtac
1. Giá đỡ chân LB & mặt bích FA
Loại
Đường kính tương ứng
Mã phụ kiện
Chân LB (Foot Mount)
Ø32, 40, 50, 63, 80, 100, 125, 160, 200
F-SI32LB
F-SI40LB
F-SI50LB
F-SI63LB
F-SI80LB
F-SI100LB
F-SI125LB
F-SI160LB
F-SI200LB
Mặt bích FA (Front Flange)
Ø32, 40, 50, 63, 80, 100, 125, 160, 200
F-SI32FA
F-SI40FA
F-SI50FA
F-SI63FA
F-SI80FA
F-SI100FA
F-SI125FA
F-SI160FA
F-SI200FA
2. Tai treo CA / CB & Trunnion CR
Loại
Đường kính
Mã phụ kiện
Tai CA
Ø32, 40, 50, 63, 80, 100, 125, 160, 200
F-SE32CA
F-SE40CA
F-SE50CA
F-SE63CA
F-SE80CA
F-SE100CA
F-SE125CA
F-SI160CA
F-SI200CA
Tai CB
Ø32, 40, 50, 63, 80, 100, 125, 160, 200
F-SE32CB
F-SE40CB
F-SE50CB
F-SE63CB
F-SE80CB
F-SE100CB
F-SE125CB
F-SI160CB
F-SI200CB
Trunnion CR
Ø32, 40, 50, 63, 80, 100, 125, 160, 200
F-SI32CR
F-SI40CR
F-SI50CR
F-SI63CR
F-SI80CR
F-SI100CR
F-SI125CR
F-SI160CR
F-SI200CR
3. Gối giữa TC · FTC · TCM1 · TCM2
Loại
Đường kính
Mã phụ kiện
TC (Middle Trunnion)
Ø32, 40, 50, 63, 80, 100, 125, 160
F-SAI32TC
F-SAI40TC
F-SAI50TC
F-SAI63TC
F-SAI80TC
F-SAI100TC
F-SAI125TC
F-SI160TC
FTC (Gối giữa có chân/slide)
Ø32, 40, 50, 63, 80, 100, 125, 160
F-SI32FTC
F-SI40FTC
F-SI50FTC
F-SI63FTC
F-SI80FTC
F-SI100FTC
F-SI125FTC
F-SI160FTC
Loại
Đường kính
Mã phụ kiện
TCM1
Ø32, 40, 63, 125, 160, 200
F-SI32TCM1
F-SI40TCM1
F-SI63TCM1
F-SI125TCM1
F-SI160TCM1
F-SI200TCM1
TCM2
Ø32, 40, 63, 125, 160, 200
F-SI32TCM2
F-SI40TCM2
F-SI63TCM2
F-SI125TCM2
F-SI160TCM2
F-SI200TCM2
4. Phụ kiện đầu ty ren – kiểu I / Y / F / U
Kiểu đầu ty
Ren
Mã phụ kiện
I
M10×1.25 ~ M36×2.00
F-M10X125I
F-M12X125I
F-M16X150I
F-M20X150I
F-M27X200I
F-M36X200I
Y
M10×1.25 ~ M36×2.00
F-M10X125Y
F-M12X125Y
F-M16X150Y
F-M20X150Y
F-M27X200Y
F-M36X200Y
F
M10×1.25 ~ M36×2.00
F-M10X125F
F-M12X125F
F-M16X150F
F-M20X150F
F-M27X200F
F-M36X200F
U
M10×1.25 ~ M36×2.00
F-M10X125U
F-M12X125U
F-M16X150U
F-M20X150U
F-M27X200U
F-M36X200U
Câu hỏi thường gặp về phụ kiện xi lanh SAI
Dùng phụ kiện SI, SE, SAI có lắp chung với xi lanh SAI được không?
Các mã phụ kiện F-SI…, F-SE…, F-SAI… trong danh sách đều được thiết kế cho dòng xi lanh cùng họ của Airtac.
Khi chọn theo đường kính xi lanh và kiểu phụ kiện đúng (LB/FA/CA/CB/CR/TC/FTC/TCM1/TCM2),
bạn có thể dùng để lắp cho xi lanh SAI/SAID/SAIJ tương ứng. Nếu đang hoán đổi giữa dòng,
nên gửi mã xi lanh cụ thể để kỹ sư đối chiếu catalog.
Không chắc chọn CA hay CB, TC hay TCM1 thì làm sao?
CA/CB/CR/TC/FTC/TCM1/TCM2 là các kiểu gá khác nhau (tai đơn/tai đôi/trunnion/gối giữa…).
Chỉ cần gửi hình thực tế vị trí lắp hoặc bản vẽ/3D, kỹ sư sẽ gợi ý đúng loại và mã như:
F-SE…CA, F-SE…CB, F-SI…CR, F-SAI…TC, F-SI…FTC, F-SI…TCM1/TCM2.
Đầu ty I/Y/F/U khác nhau như thế nào?
Các kiểu đầu ty I/Y/F/U khác nhau về hình dạng cơ khí và cách bắt với cơ cấu
(ví dụ bắt bản mã, càng, khớp U…). Điểm quan trọng là chọn đúng bước ren (M10–M36)
và chiều dài 125–200 theo thiết kế. Khi gửi mã F-M… cùng thông tin xi lanh,
nhà cung cấp sẽ đối chiếu để đưa lựa chọn phù hợp.
Liên hệ tư vấn & báo giá phụ kiện xi lanh SAI Airtac
1 ₫
Hotline 0877900199 (8:00 - 21:00)
Bạn vui lòng nhập đúng số điện thoại để chúng tôi sẽ gọi xác nhận đơn hàng trước khi giao hàng. Xin cảm ơn!
