Tính năng nổi bật:

Xi lanh tròn mini PB PSB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén dạng bút (pen cylinder) siêu nhỏ gọn, được thiết kế tối ưu cho các cơ cấu yêu cầu độ chính xác cao và không gian lắp đặt hạn chế. Sản phẩm có hai phiên bản gồm PB (tác động kép) và PSB (tác động đơn), phù hợp với nhiều nhu cầu vận hành như đẩy chốt, kẹp nhẹ, cấp phôi, định vị và thao tác trong các hệ thống tự động hóa mini. Xi lanh PB PSB Airtac có đường kính nhỏ Ø4 mm cùng hành trình tiêu chuẩn 5, 10, 15, 20 mm, đảm bảo chuyển động ổn định, lực đều và tốc độ phản hồi nhanh. Thiết kế thân xi lanh nhỏ như “cây bút” giúp dễ dàng tích hợp vào jig lắp ráp, đồ gá kiểm tra, máy điện tử và thiết bị tự động hóa chính xác. Bên cạnh đó, hệ gioăng phớt chất lượng cao giúp giảm rò rỉ khí, hạn chế ma sát và tăng tuổi thọ thiết bị. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tình, giao hàng nhanh toàn quốc với giá cạnh tranh, là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao và hiệu suất ổn định.

Xi lanh tròn PB PSB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

PB / PSB Series – Xi lanh bút mini Airtac (Mini Pen Cylinder) Ø4

Thiết kế “bút” siêu nhỏ gọn: tối ưu cho cơ cấu gắp – đẩy – chặn – nhấn trong không gian hẹp.
PB tác động kép: điều khiển hành trình ra/vào bằng khí nén ở cả hai phía, ổn định – lực đều.
PSB tác động đơn: cấp khí 1 chiều, hồi về bằng lò xo – đơn giản, tiết kiệm khí.
Hành trình chuẩn: 5 / 10 / 15 / 20 mm, phù hợp cơ cấu chính xác.
Dễ lắp – dễ thay: phù hợp đồ gá, máy lắp ráp, jig kiểm tra, thiết bị tự động hóa mini.

Xi lanh bút mini PB (tác động kép) PSB (tác động đơn) Ø4 · Stroke 5–20

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp chính hãng Airtac: xi lanh, van điện từ, cút nối nhanh, ống khí, FRL… cho dây chuyền tự động.

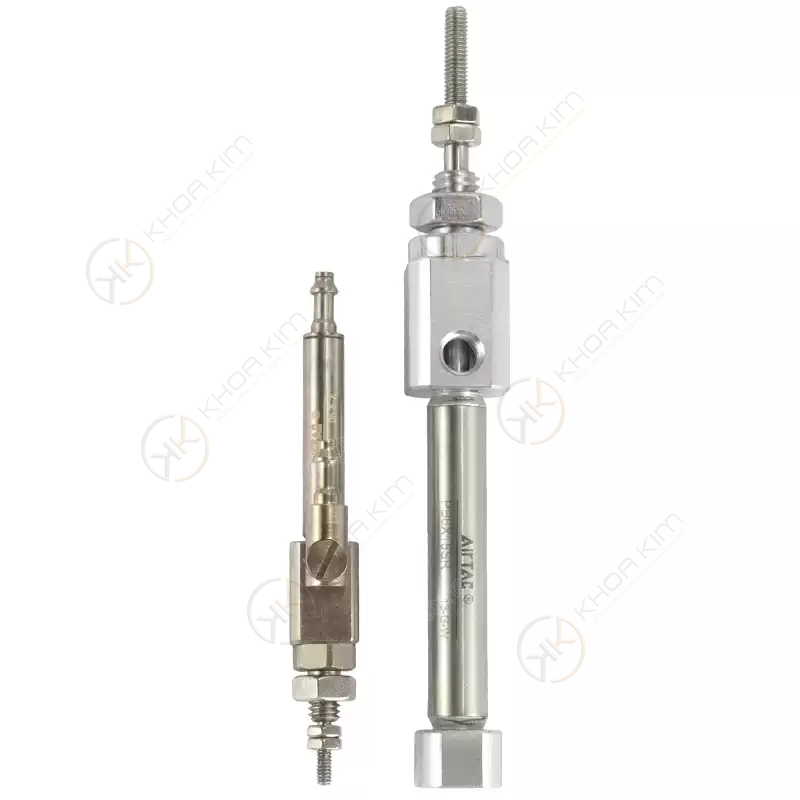

Xi lanh PSB Airtac

PB / PSB – xi lanh bút mini Ø4 Airtac, tối ưu cơ cấu nhỏ gọn, thao tác nhanh.

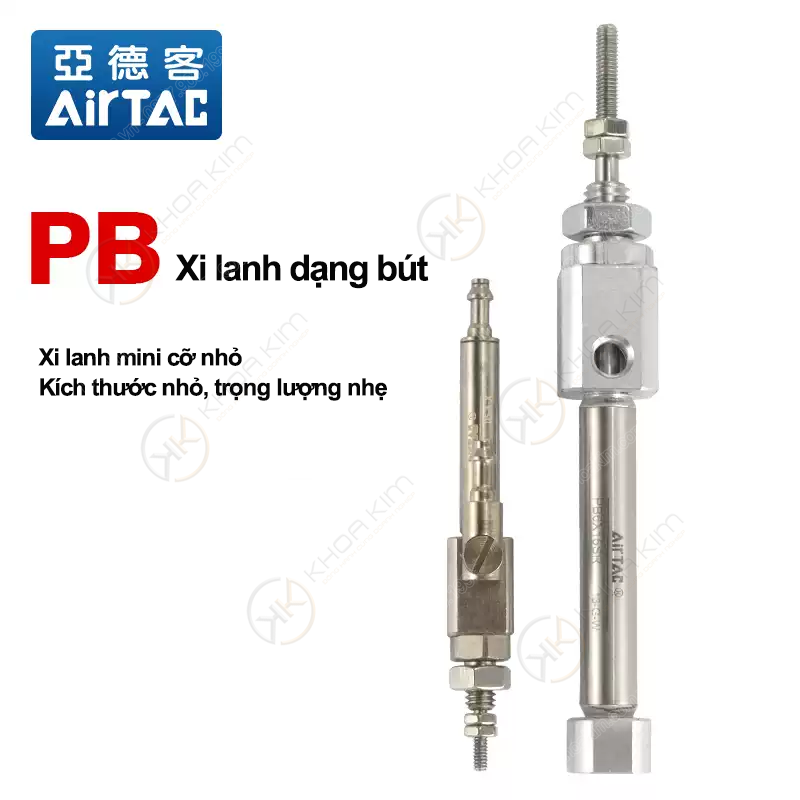

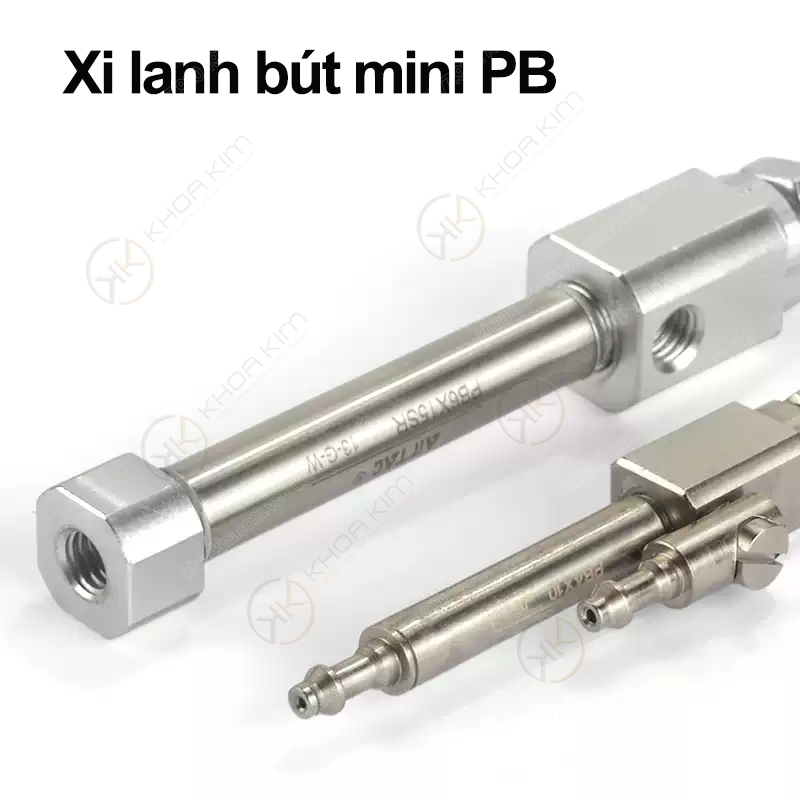

Xi lanh bút mini PB – PSB Airtac là gì?

PB / PSB Series là dòng xi lanh khí nén dạng bút (pen cylinder) kích thước cực nhỏ của Airtac, thường dùng cho các cơ cấu cần hành trình ngắn, chính xác và gọn như: đẩy chốt, nhấn sản phẩm, chặn định vị, gạt nhẹ, đóng/mở cơ cấu mini. Nhờ thiết kế thân dài nhỏ như “cây bút”, PB/PSB rất phù hợp trong jig lắp ráp, đồ gá kiểm tra, máy điện tử, thiết bị tự động hóa mini. Dòng này chia thành 2 biến thể chính:

PB (tác động kép): có 2 cổng cấp/xả – điều khiển hành trình ra và vào bằng khí nén. Ưu điểm là lực đều, tốc độ ổn định, điều khiển chính xác.
PSB (tác động đơn): cấp khí 1 chiều – hồi về bằng lò xo. Ưu điểm là cấu trúc đơn giản, tiết kiệm khí, phù hợp thao tác “đẩy ra – tự hồi”.

Cấu tạo & vật liệu – vì sao PB/PSB phù hợp cơ cấu mini?

Các bộ phận chính

Thân xi lanh dạng bút: thiết kế dài – nhỏ, dễ bố trí dọc theo đồ gá.
Piston & ty: chuyển đổi áp suất khí thành lực đẩy/kéo, hành trình ngắn và ổn định.
Seal làm kín: hạn chế rò khí, giúp xi lanh vận hành đều và tăng tuổi thọ.
Đầu ren/lỗ lắp: hỗ trợ cố định nhanh lên tấm gá, bracket hoặc cụm cơ cấu.
Lò xo hồi (PSB): chỉ có ở bản tác động đơn – tự hồi ty khi ngắt khí.

Ý nghĩa thiết kế “pen cylinder”

Với các cơ cấu mini, không gian thường bị giới hạn bởi jig, cảm biến, đầu gắp hoặc cụm trượt. Thiết kế “bút” giúp xi lanh:

Giảm chiếm chỗ: dễ bố trí dọc theo khung máy.
Giảm rung lắc: trọng lượng nhỏ, quán tính thấp.
Tăng độ chính xác: hành trình ngắn, phản hồi nhanh.
Dễ tiêu chuẩn hóa: dùng cùng cỡ Ø4, đổi stroke 5–20 mm tùy bài toán.

Nguyên lý hoạt động: PB tác động kép vs PSB tác động đơn

PB – tác động kép (Double Acting)

PB có hai cổng khí (thường là cấp/xả cho hai buồng). Khi cấp khí vào buồng 1, ty đẩy ra. Khi cấp khí vào buồng 2, ty kéo vào. Nhờ đó:

Kiểm soát lực và tốc độ tốt hơn
Phù hợp thao tác nhịp nhanh, cần lực ổn định cả chiều ra/vào
Dễ phối hợp van 5/2 để điều khiển đảo chiều

PSB – tác động đơn (Single Acting)

PSB chỉ cấp khí một chiều để đẩy ra (hoặc kéo vào tùy cấu hình), khi ngắt khí, lò xo sẽ hồi về. Ưu điểm:

Cấu tạo đơn giản, dễ triển khai
Tiết kiệm khí (chỉ cấp khí một chiều)
Phù hợp cơ cấu “đẩy ra – tự hồi” như chốt chặn/đẩy nhẹ

Vì sao nên chọn xi lanh bút mini Airtac PB/PSB?

Siêu nhỏ gọn: tối ưu jig lắp ráp, đồ gá kiểm tra, thiết bị mini.
Hành trình ngắn – phản hồi nhanh: hợp thao tác đẩy/chặn/nhấn tốc độ cao.
Dễ chuẩn hóa linh kiện: cùng Ø4, chọn stroke theo nhu cầu 5–20 mm.
PB lực ổn định hai chiều: dùng cho cơ cấu cần kiểm soát chặt chẽ.
PSB tiết kiệm khí & đơn giản: phù hợp cơ cấu “đẩy ra rồi hồi”.
Chi phí hiệu quả: giảm thời gian lắp đặt và bảo trì, dễ thay thế.

Thông số kỹ thuật chính (tổng quan)

Hạng mục	Giá trị/ghi chú
Dòng sản phẩm	PB (tác động kép) / PSB (tác động đơn)
Đường kính piston	Ø4 mm
Hành trình (stroke)	5 / 10 / 15 / 20 mm
Ứng dụng	Đẩy chốt, chặn định vị, nhấn nhẹ, cơ cấu mini, jig lắp ráp
Gợi ý điều khiển	PB dùng van 5/2; PSB dùng van 3/2

Lưu ý: Khi cần tối ưu lực đẩy, hãy cung cấp áp suất vận hành (bar) + tải + chu kỳ để chọn đúng cấu hình PB/PSB.

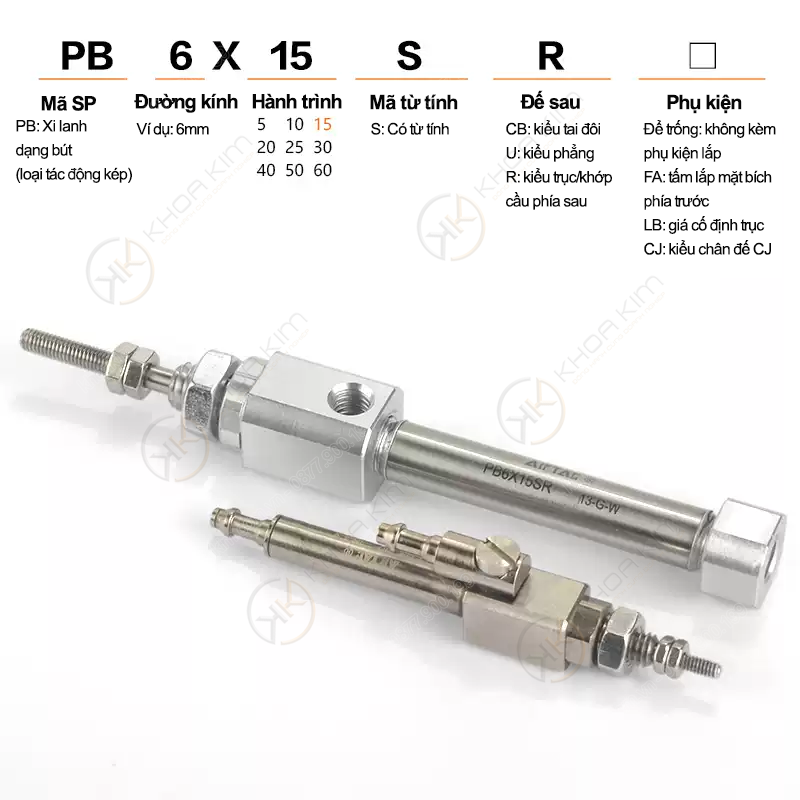

Bảng mã sản phẩm đầy đủ – Xi lanh bút mini PB / PSB Airtac Ø4

Dưới đây là đầy đủ các mã bạn yêu cầu, phân loại rõ PB (tác động kép) và PSB (tác động đơn), theo từng hành trình 5–20 mm để dễ đặt hàng và chuẩn hóa kho phụ tùng.

PB – Tác động kép (Double Acting)

PB4X5 – loại tác động kép
PB4X10 – loại tác động kép
PB4X15 – loại tác động kép
PB4X20 – loại tác động kép

Gợi ý: PB phù hợp thao tác nhịp nhanh, cần kiểm soát ổn định cả chiều ra/vào hoặc cần “kéo về” chủ động bằng khí.

PSB – Tác động đơn (Single Acting)

PSB4X5 – loại tác động đơn
PSB4X10 – loại tác động đơn
PSB4X15 – loại tác động đơn
PSB4X20 – loại tác động đơn

Gợi ý: PSB hợp cơ cấu “đẩy ra – tự hồi”, cần đơn giản hóa mạch khí và tiết kiệm khí nén.

Hướng dẫn lắp đặt & sử dụng ổn định cho PB/PSB

Chọn đúng loại: PB (tác động kép) cho điều khiển 2 chiều; PSB (tác động đơn) cho cơ cấu tự hồi.
Giữ thẳng trục ty: tránh lắp lệch gây mòn seal và kẹt ty.
Giới hạn tải ngang: nếu có lực ngang, nên bổ sung dẫn hướng hoặc chốt đỡ.
Khuyến nghị dùng FRL: lọc – điều áp để khí sạch, tăng tuổi thọ xi lanh.
Điều chỉnh tốc độ: dùng van tiết lưu để kiểm soát tốc độ đẩy/thu (đặc biệt với PB).

Mẹo: Với cơ cấu nhấn/đẩy liên tục, hãy kiểm tra độ sạch khí và mức dầu bôi trơn (nếu có) để tránh kẹt piston.

Ứng dụng tiêu biểu trong thực tế

Jig lắp ráp điện tử: đẩy chốt, nhấn công tắc, gạt cơ cấu nhỏ.
Máy kiểm tra/đo kiểm: chặn định vị, nhấn tiếp điểm, cơ cấu gạt nhẹ.
Máy đóng gói mini: chốt chặn, đẩy sản phẩm, cơ cấu phân loại nhẹ.
Robot gắp đặt nhỏ: chặn – kẹp phụ trợ, cơ cấu nhả nhanh.

Câu hỏi thường gặp (FAQ)

Nên chọn PB hay PSB cho cơ cấu đẩy chốt?

Nếu chỉ cần đẩy ra rồi tự hồi, chọn PSB để đơn giản mạch khí và tiết kiệm khí. Nếu cần kéo về chủ động hoặc kiểm soát ổn định cả hai chiều, chọn PB.

Hành trình 5/10/15/20 mm chọn thế nào?

Chọn theo khoảng dịch chuyển thực tế của cơ cấu. Với jig lắp ráp, thường ưu tiên hành trình ngắn nhất đủ dùng để tăng tốc độ, giảm rung và tăng tuổi thọ.

PB/PSB có chịu được tải ngang không?

Xi lanh bút mini ưu tiên tải dọc trục. Nếu có tải ngang hoặc lực lệch trục, nên bổ sung dẫn hướng hoặc cơ cấu đỡ để tránh mòn ty và seal.
