Tính năng nổi bật:

Xi lanh TCM – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh dẫn hướng 3 ty (Guided Cylinder 3-Rod) cao cấp, được thiết kế để đáp ứng các ứng dụng yêu cầu độ cứng vững lớn, chống xoay tối đa và độ ổn định vượt trội. Với cấu trúc 3 thanh ty dẫn hướng kết hợp bàn trượt chắc chắn, xi lanh TCM Airtac giúp chuyển động thẳng, giảm rung lắc và chịu tải lệch tốt hơn so với các dòng xi lanh thông thường, đặc biệt phù hợp cho các cơ cấu kẹp, đẩy, chặn, nâng và pick & place trong hệ thống tự động hóa hiện đại.

Dòng TCM Series có dải kích thước đa dạng từ Ø6 đến Ø100 cùng nhiều tùy chọn hành trình, cho phép linh hoạt lựa chọn theo tải trọng và yêu cầu kỹ thuật. Thiết kế tối ưu giúp giữ độ song song cao, đảm bảo độ chính xác lặp lại ổn định trong quá trình vận hành liên tục. Nhờ đó, xi lanh TCM được ứng dụng rộng rãi trong các ngành cơ khí chính xác, điện tử, lắp ráp tự động, đóng gói và dây chuyền sản xuất công nghiệp.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu cao cấp, độ bền cơ học cao và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ và giảm chi phí bảo trì. Khi lựa chọn xi lanh TCM tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá tốt, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, đảm bảo tối ưu hiệu suất và độ tin cậy cho hệ thống.

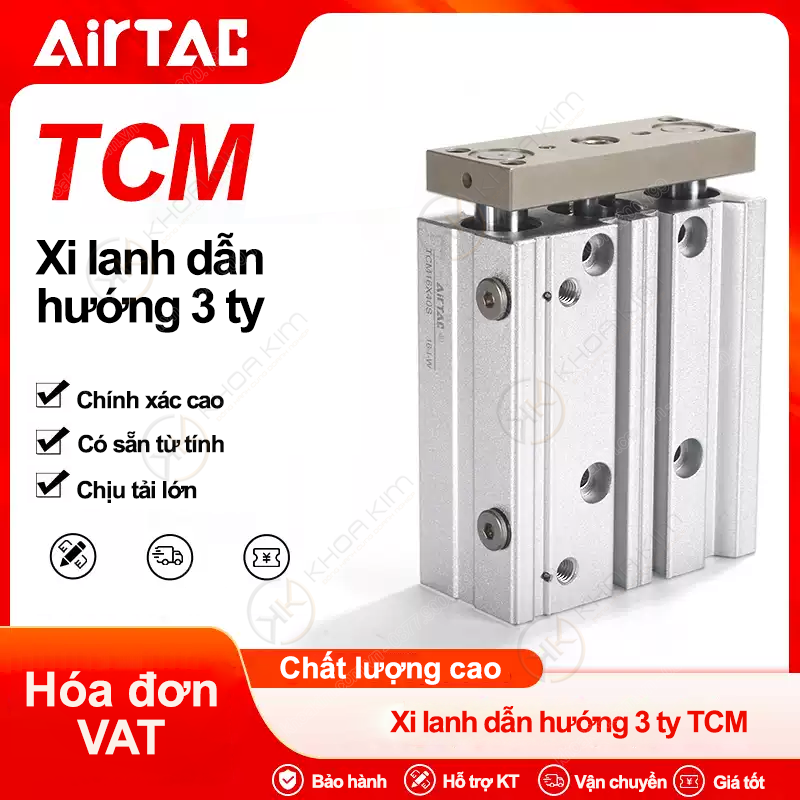

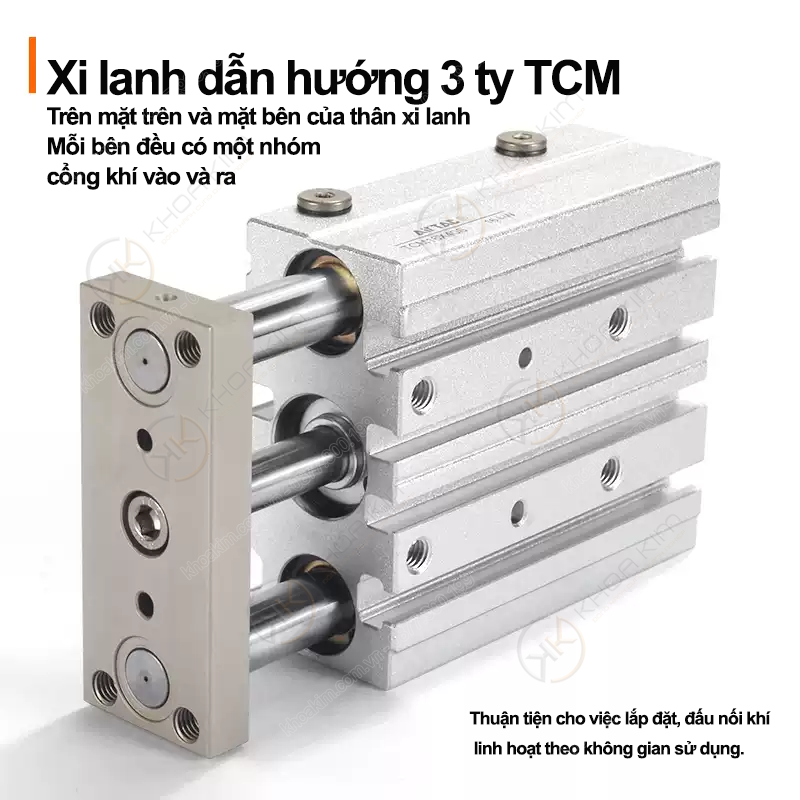

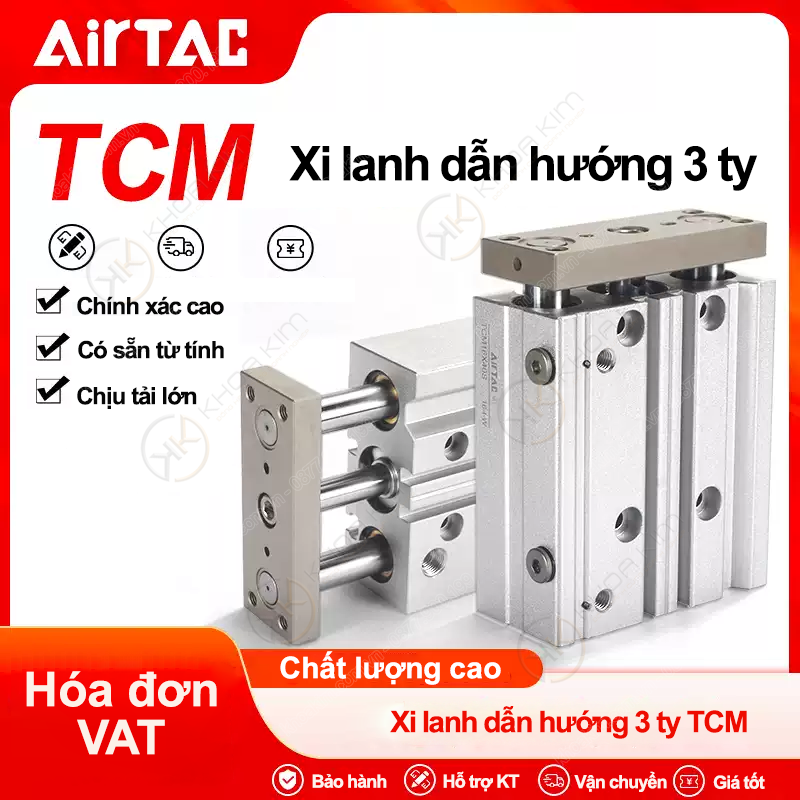

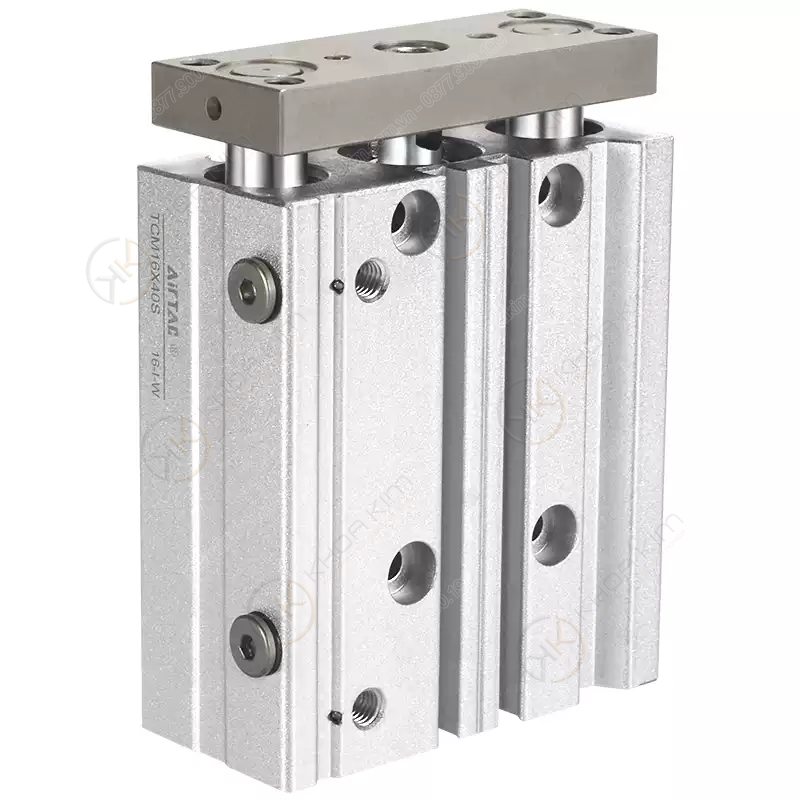

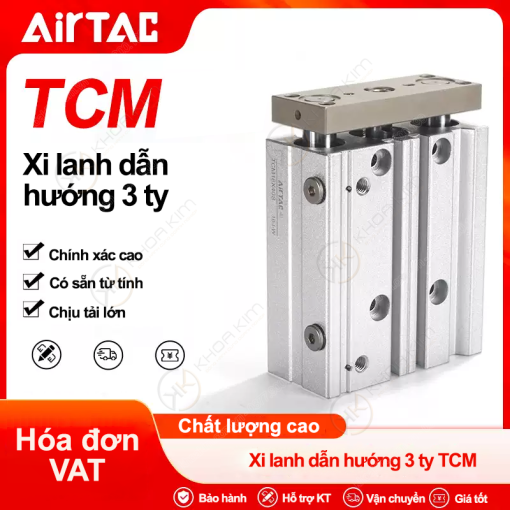

Xi lanh TCM – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh dẫn hướng, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TCM Series – Xi lanh dẫn hướng 3 ty Airtac (Guided Cylinder 3-Rod)

Kết cấu 3 ty dẫn hướng: tăng độ cứng vững, chống xoay tốt, chạy êm và ổn định.
Giữ độ song song & chính xác: phù hợp cơ cấu kẹp – chặn – đẩy, pick & place, đồ gá tự động.
Chịu tải lệch tốt hơn xy lanh thường: giảm rung, giảm mài mòn, tăng tuổi thọ.
Dải quy cách rộng: Ø6 đến Ø100, hành trình đa dạng theo mã.
Chuẩn công nghiệp Airtac: dễ thay thế, dễ đồng bộ kho phụ tùng, tối ưu bảo trì.

Xi lanh dẫn hướng 3 ty chống xoay Airtac TCM Tự động hóa

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp đầy đủ Airtac: xy lanh, van điện từ, cút nối nhanh, ống khí, bộ xử lý khí (FRL) cho dây chuyền tự động.

TCM – xi lanh dẫn hướng 3 ty Airtac, chống xoay, ổn định cho cơ cấu kẹp – đẩy – chặn.

Xi lanh dẫn hướng 3 ty TCM Airtac là gì?

Xi lanh dẫn hướng 3 ty TCM Airtac là loại xy lanh khí nén được thiết kế với 3 thanh ty dẫn hướng (guide rods) kết hợp bàn trượt/khối trượt nhằm tăng độ cứng vững, giúp hành trình tịnh tiến ổn định, chống xoay và hạn chế rung lắc khi mang tải. Trong thực tế nhà máy, nhiều cơ cấu khí nén không chỉ cần “đẩy – kéo” đơn thuần mà còn cần giữ phương, giữ song song hoặc làm việc với tải lệch tâm (đẩy một bàn gá, kẹp một chi tiết, chặn sản phẩm trên băng tải, gắp đặt linh kiện…). Khi đó, dùng xy lanh thường dễ xảy ra xoay ty, rung, mòn bạc, giảm tuổi thọ. Dòng TCM 3 ty là giải pháp rất phổ biến để tăng độ ổn định cho cơ cấu.

Cấu tạo chi tiết & nguyên lý làm việc

Thành phần chính

Thân xy lanh: chứa piston, buồng khí, tối ưu độ kín.
Piston + phớt: tạo lực đẩy/kéo, giữ kín khí, giảm rò rỉ.
Ty chính: truyền lực ra ngoài, kết hợp bàn trượt.
3 ty dẫn hướng: giữ song song, chống xoay, chịu tải lệch tốt.
Bạc dẫn/ổ trượt: giảm ma sát, giúp chuyển động êm.
Đệm giảm chấn: hạn chế va đập ở cuối hành trình (tùy cấu hình).

Nguyên lý hoạt động

Khi cấp khí vào buồng A, piston dịch chuyển kéo theo ty chính và bàn trượt đi ra (tiến). Khi cấp khí vào buồng B, piston dịch chuyển theo chiều ngược lại (lùi). Điểm khác biệt là cụm 3 ty dẫn hướng giúp bàn trượt luôn đi thẳng, giảm rung và giữ phương chuyển động tốt hơn nhiều so với xy lanh tiêu chuẩn. Đây là lý do TCM rất phù hợp cho cơ cấu cần độ chính xác lặp lại và ổn định lâu dài.

Vì sao nên chọn xi lanh dẫn hướng 3 ty TCM?

Chống xoay tốt: 3 ty dẫn hướng hạn chế xoắn/đảo hướng khi tải lệch.
Ổn định cao: bàn trượt chạy thẳng, giảm rung, nâng độ lặp.
Chịu tải lệch tốt hơn: phù hợp đồ gá, cơ cấu kẹp, chặn sản phẩm.
Tăng tuổi thọ: giảm mòn phớt và bạc do rung lắc.
Dễ đồng bộ thiết kế: nhiều size Ø và hành trình, dễ chọn đúng bài toán.

Thông số kỹ thuật chính (tham khảo cho lựa chọn)

Hạng mục	Mô tả
Loại xy lanh	Xi lanh dẫn hướng 3 ty (Guided Cylinder)
Dải đường kính (bore)	Ø6 ~ Ø100 (theo danh sách mã)
Dải hành trình	Từ 5mm đến 250mm (tùy size)
Ứng dụng	Kẹp – chặn – đẩy – gắp, đồ gá, cơ cấu chống xoay

Mẹo kỹ sư: Với tải lệch/đòn bẩy lớn, ưu tiên chọn Ø lớn hơn hoặc giảm hành trình để tăng độ cứng vững tổng thể, hạn chế mòn bạc dẫn.

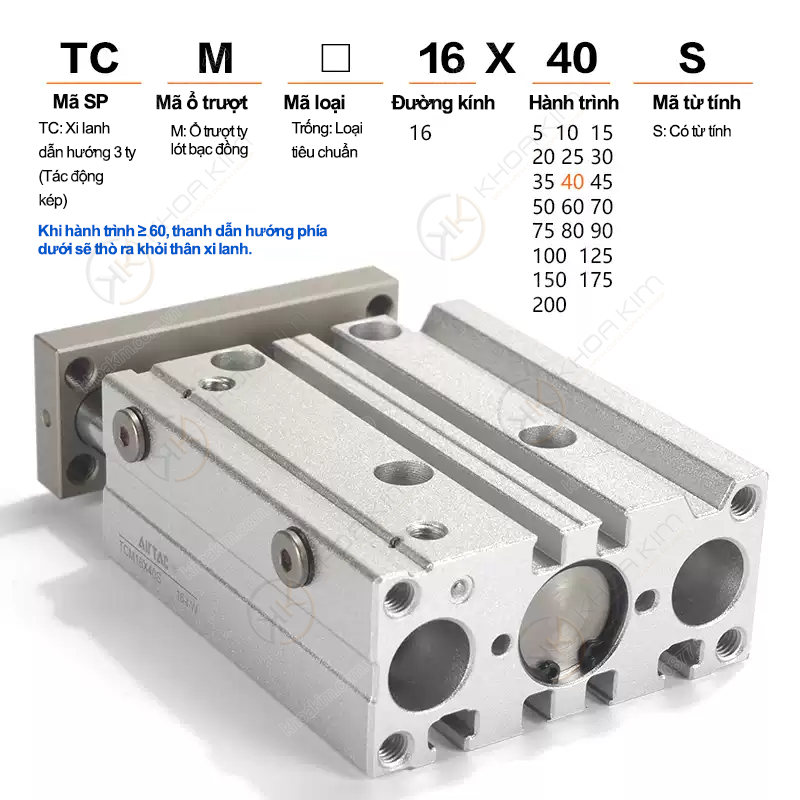

Cách đọc mã & chọn đúng TCM theo bài toán

Mã TCM thường thể hiện theo cấu trúc: TCM{ĐK}X{Hành trình}S. Ví dụ: TCM20X50S nghĩa là xy lanh TCM đường kính Ø20, hành trình 50mm.

Chọn đường kính (Ø): quyết định lực đẩy/kéo và độ cứng vững tổng thể.
Chọn hành trình: hành trình càng dài càng dễ rung – nếu tải lệch lớn nên tối ưu hành trình.
Chọn theo ứng dụng: kẹp/giữ cần độ lặp cao; chặn/đẩy cần độ cứng; gắp đặt cần chuyển động êm.
Chọn theo không gian lắp: kiểm tra kích thước tổng thể, hành trình và vị trí cổng khí.

Ứng dụng tiêu biểu của xi lanh dẫn hướng 3 ty TCM

Cơ cấu kẹp – chặn sản phẩm trên băng tải, máy đóng gói.
Pick & place: gắp – đặt linh kiện, cơ cấu trượt bàn gá.
Máy lắp ráp: đẩy chi tiết vào đồ gá, ép nhẹ, định vị.
Ngành điện tử, thực phẩm, dược: yêu cầu ổn định, sạch, độ lặp tốt.

Bảng mã sản phẩm đầy đủ – Airtac TCM Series (3 ty)

Dưới đây là toàn bộ mã TCM bạn yêu cầu, đã gom theo đường kính để dễ tra cứu.

Ø6

TCM6X5S TCM6X10S TCM6X15S TCM6X20S

Ø10

TCM10X5S TCM10X10S TCM10X15S TCM10X20S TCM10X25S TCM10X30S

Ø12

TCM12X5S TCM12X10S TCM12X15S TCM12X20S TCM12X25S TCM12X30S TCM12X35S TCM12X40S TCM12X45S TCM12X50S TCM12X60S TCM12X70S TCM12X75S TCM12X80S TCM12X90S TCM12X100S TCM12X125S TCM12X150S

Ø16

TCM16X5S TCM16X10S TCM16X15S TCM16X20S TCM16X25S TCM16X30S TCM16X35S TCM16X40S TCM16X45S TCM16X50S TCM16X60S TCM16X70S TCM16X75S TCM16X80S TCM16X90S TCM16X100S TCM16X125S TCM16X150S TCM16X175S TCM16X200S

Ø20

TCM20X5S TCM20X10S TCM20X15S TCM20X20S TCM20X25S TCM20X30S TCM20X35S TCM20X40S TCM20X45S TCM20X50S TCM20X60S TCM20X70S TCM20X75S TCM20X80S TCM20X90S TCM20X100S TCM20X125S TCM20X150S TCM20X175S TCM20X200S TCM20X225S TCM20X250S

Ø25

TCM25X5S TCM25X10S TCM25X15S TCM25X20S TCM25X25S TCM25X30S TCM25X35S TCM25X40S TCM25X45S TCM25X50S TCM25X60S TCM25X70S TCM25X75S TCM25X80S TCM25X90S TCM25X100S TCM25X125S TCM25X150S TCM25X175S TCM25X200S TCM25X225S TCM25X250S

Ø32

TCM32X5S TCM32X10S TCM32X15S TCM32X20S TCM32X25S TCM32X30S TCM32X35S TCM32X40S TCM32X45S TCM32X50S TCM32X60S TCM32X70S TCM32X75S TCM32X80S TCM32X90S TCM32X100S TCM32X125S TCM32X150S TCM32X175S TCM32X200S TCM32X225S TCM32X250S

Ø40

TCM40X5S TCM40X10S TCM40X15S TCM40X20S TCM40X25S TCM40X30S TCM40X35S TCM40X40S TCM40X45S TCM40X50S TCM40X60S TCM40X70S TCM40X75S TCM40X80S TCM40X90S TCM40X100S TCM40X125S TCM40X150S TCM40X175S TCM40X200S TCM40X225S TCM40X250S

Ø50

TCM50X5S TCM50X10S TCM50X15S TCM50X20S TCM50X25S TCM50X30S TCM50X35S TCM50X40S TCM50X45S TCM50X50S TCM50X60S TCM50X70S TCM50X75S TCM50X80S TCM50X90S TCM50X100S TCM50X125S TCM50X150S TCM50X175S TCM50X200S TCM50X225S TCM50X250S

Ø63

TCM63X25S TCM63X30S TCM63X35S TCM63X40S TCM63X50S TCM63X60S TCM63X75S TCM63X90S TCM63X100S TCM63X125S TCM63X150S TCM63X200S TCM63X225S

Ø80

TCM80X25S TCM80X40S TCM80X50S TCM80X60S TCM80X75S TCM80X80S TCM80X100S TCM80X150S TCM80X175S TCM80X200S

Ø100

TCM100X50S TCM100X80S TCM100X125S TCM100X150S TCM100X250S

Câu hỏi thường gặp (FAQ)

TCM khác gì xy lanh thường (SC/MAL) ?

TCM có 3 ty dẫn hướng giúp chống xoay, chịu tải lệch tốt và giữ chuyển động ổn định. Xy lanh thường phù hợp đẩy/kéo đơn giản, tải thẳng, ít yêu cầu chống xoay.

Khi nào bắt buộc nên dùng xi lanh dẫn hướng?

Khi cơ cấu có tải lệch tâm, cần giữ phương (không xoay), hoặc cần độ ổn định lặp lại cao trong máy chạy nhịp (đóng gói, gắp đặt, đồ gá tự động).

Chọn Ø lớn hay hành trình dài tốt hơn?

Nếu tải lệch hoặc đòn bẩy lớn, ưu tiên Ø lớn hơn và tối ưu hành trình vừa đủ. Hành trình càng dài càng dễ rung và mòn bạc, đặc biệt khi mang tải lệch.
