Tính năng nổi bật:

Xi lanh TCLJ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh dẫn hướng 3 ty (Guided Cylinder 3-Rod) cao cấp, tích hợp chức năng hành trình điều chỉnh (adjustable stroke), được thiết kế nhằm đáp ứng các ứng dụng yêu cầu độ cứng vững cao, chống xoay hiệu quả và độ ổn định vượt trội. Với cấu trúc gồm 3 thanh ty dẫn hướng kết hợp bàn trượt chắc chắn, xi lanh TCLJ Airtac giúp chuyển động tuyến tính chính xác, giảm rung lắc và chịu tải lệch tốt hơn so với các dòng xi lanh tiêu chuẩn, đặc biệt phù hợp cho các cơ cấu kẹp, đẩy, chặn, định vị và pick & place trong hệ thống tự động hóa hiện đại.

Dòng TCLJ Series sở hữu dải kích thước đa dạng cùng nhiều tùy chọn hành trình, cho phép người dùng linh hoạt điều chỉnh điểm dừng theo yêu cầu thực tế, giúp tối ưu quá trình vận hành và giảm thời gian setup. Thiết kế tối ưu giúp duy trì độ song song cao, đảm bảo độ chính xác lặp lại ổn định trong suốt quá trình hoạt động liên tục. Nhờ đó, xi lanh TCLJ được ứng dụng rộng rãi trong các ngành cơ khí chính xác, điện tử, lắp ráp tự động, đóng gói và các dây chuyền sản xuất công nghiệp yêu cầu độ chính xác cao.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu cao cấp, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh TCLJ tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần nâng cao hiệu suất và độ tin cậy cho hệ thống khí nén.

Tính năng nổi bật

Xi lanh TCLJ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh dẫn hướng, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

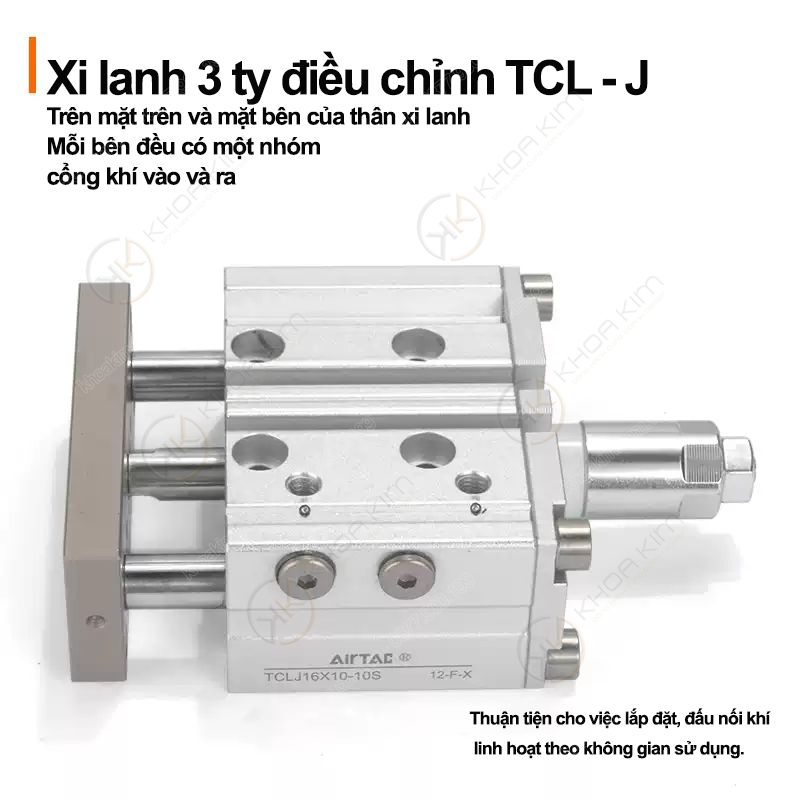

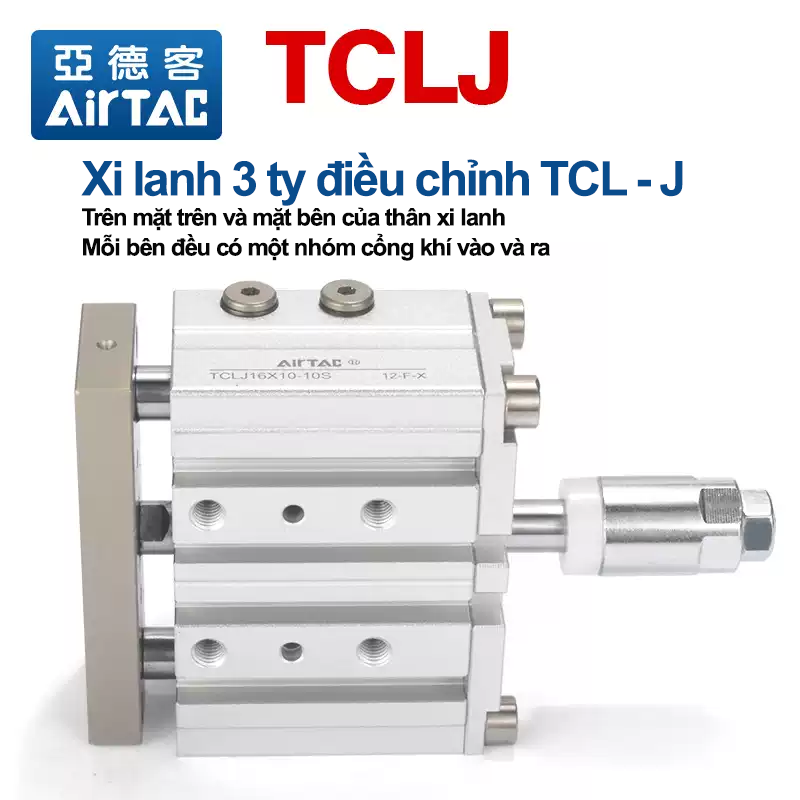

TCLJ Series – Xi lanh dẫn hướng 3 ty hành trình điều chỉnh Airtac (Guided Cylinder 3-Rod Adjustable Stroke)

Kết cấu dẫn hướng 3 ty: chống xoay tốt, chịu tải lệch và mô-men cao hơn xi lanh thường.
Hành trình điều chỉnh: dễ căn chỉnh điểm dừng, tối ưu cho cơ cấu chặn – đẩy – kẹp – định vị.
Chạy ổn định – lặp lại cao: phù hợp máy tự động, robot gắp đặt, đồ gá khí nén.
Đa dạng đường kính & hành trình: Ø12–Ø50, hành trình ngắn đến dài theo mã.
Ứng dụng “nặng đô” trong tự động hóa: nơi cần dẫn hướng chính xác, hạn chế rung lắc, chống xoay.

Xi lanh dẫn hướng 3 ty Hành trình điều chỉnh TCMJ · TCLJ Tự động hóa – đồ gá

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: dẫn hướng, compact, tiêu chuẩn, bàn trượt, kẹp khí… hỗ trợ chọn đúng tải – hành trình – lắp đặt.

TCMJ / TCLJ – xi lanh dẫn hướng 3 ty Airtac, chống xoay, chịu tải lệch, hành trình điều chỉnh.

Xi lanh dẫn hướng 3 ty hành trình điều chỉnh Airtac là gì?

TCLJ là dòng xi lanh dẫn hướng 3 ty của Airtac, được thiết kế để giải quyết các bài toán mà xi lanh tiêu chuẩn “1 ty” thường gặp hạn chế: xoay ty, rung lắc, tải lệch tâm và mô-men lớn trên bàn trượt/đầu gá. Với kết cấu 3 thanh dẫn hướng kết hợp cơ cấu trượt, đầu ra được “khóa chống xoay” tốt hơn, chuyển động thẳng – ổn định hơn, từ đó nâng độ lặp lại và độ tin cậy cho các cơ cấu như: chặn sản phẩm, đẩy phôi, ép nhẹ, kẹp định vị, gắp – đặt, phân loại, đột dập nhẹ… Điểm đáng giá ở nhóm này là hành trình điều chỉnh (adjustable stroke) – giúp kỹ sư dễ căn điểm dừng cơ khí, giảm thời gian set-up khi đổi sản phẩm hoặc đổi đồ gá.

Cấu tạo chi tiết & nguyên lý chống xoay

Thành phần chính

Thân xi lanh: hợp kim nhôm xử lý bề mặt, tản nhiệt – chống ăn mòn.
Piston + phớt: tạo lực, làm kín khí, đảm bảo độ ổn định khi chạy liên tục.
Ty xi lanh: truyền lực ra ngoài, kết hợp cụm dẫn hướng.
3 thanh dẫn hướng: tăng độ cứng vững, chống xoay, chịu tải lệch.
Bạc trượt / cơ cấu trượt: giúp chuyển động trơn, giảm mài mòn.
Cụm chỉnh hành trình: vít/cữ chặn giúp tinh chỉnh điểm dừng theo nhu cầu.

Nguyên lý làm việc

Khi cấp khí, piston dịch chuyển, lực truyền qua ty ra bàn trượt/đầu gá. Ba thanh dẫn hướng giữ cho bàn trượt đi thẳng trục, hạn chế xoay và giảm rung do tải lệch. Hành trình điều chỉnh cho phép đặt điểm dừng cơ khí (hoặc tinh chỉnh) để:

căn đúng vị trí chặn/đẩy/kẹp
đảm bảo độ lặp lại khi đổi sản phẩm
giảm va đập khi chạy tốc độ cao

Vì sao nên chọn TCLJ trong đồ gá & tự động hóa?

Chống xoay tốt: 3 ty dẫn hướng giúp đầu ra ổn định, hạn chế xoay khi tải lệch.
Chịu mô-men cao: phù hợp cơ cấu gắn bàn đẩy dài, càng gắp, đồ gá lệch tâm.
Hành trình điều chỉnh: set-up nhanh, dễ “canh” điểm dừng khi đổi sản phẩm.
Độ lặp lại cao: nâng chất lượng khi định vị, kẹp, chặn, phân loại.
Bảo trì thuận tiện: cấu trúc công nghiệp, dễ thay phớt/linh kiện theo chuẩn.

Gợi ý: Nếu ứng dụng của bạn có tải lệch hoặc tay đòn dài, xi lanh dẫn hướng 3 ty sẽ “ăn tiền” hơn hẳn xi lanh tiêu chuẩn.

Thông số kỹ thuật tham khảo cho chọn mã

Thông số	Gợi ý / ý nghĩa khi chọn
Series	TCLJ (dẫn hướng 3 ty, hành trình điều chỉnh)
Đường kính (Ø)	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50… chọn theo lực yêu cầu
Hành trình (X)	Ví dụ “X30” nghĩa là hành trình 30 mm
Hành trình điều chỉnh (-xxS)	Ví dụ “-20S” nghĩa là phần điều chỉnh hành trình theo chuẩn mã của dòng
Ứng dụng	Chặn/đẩy/kẹp/định vị/đột nhẹ – nơi cần chống xoay và chịu tải lệch

Lưu ý: Khi cần chọn lực chính xác, bạn chỉ cần gửi đường kính + hành trình + tải (kg) + bố trí tải lệch (khoảng cách tay đòn), kỹ sư sẽ giúp bạn chọn đúng mã và cấu hình giảm chấn/đệm theo nhu cầu.

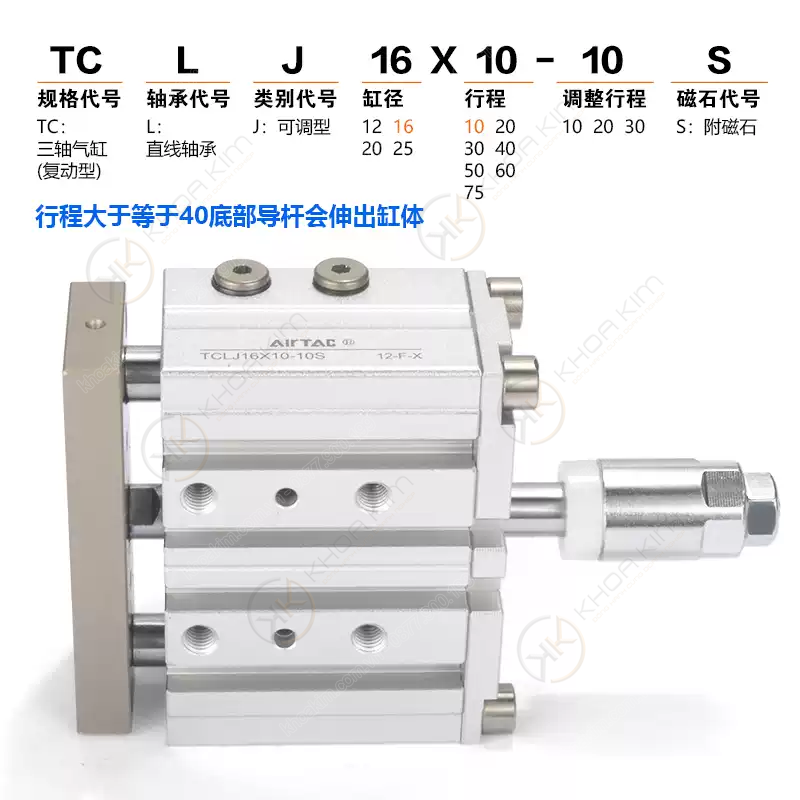

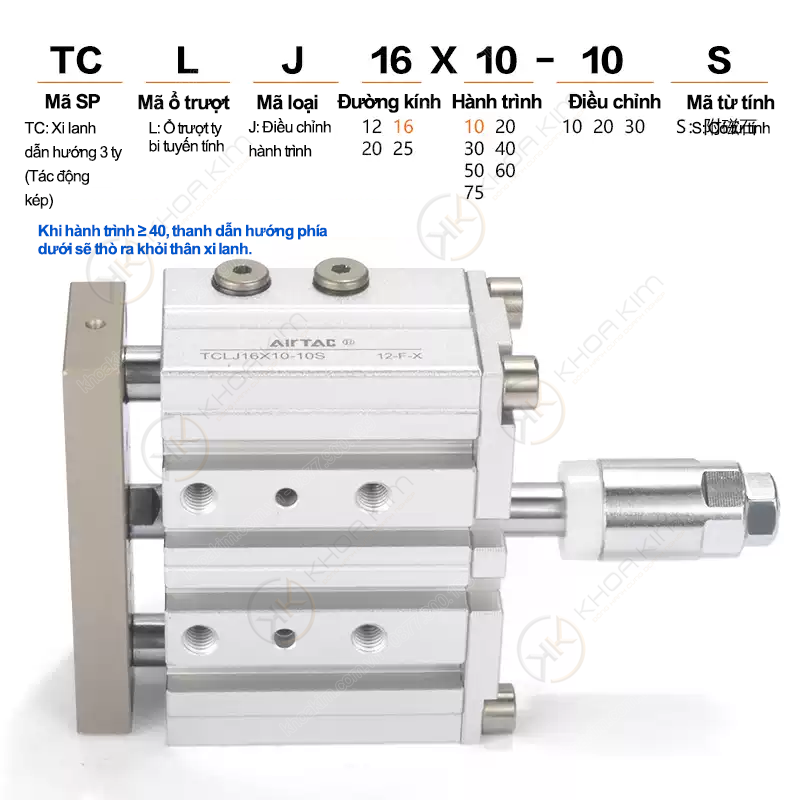

Cách đọc mã TCLJ nhanh (để đặt hàng đúng)

TCLJ: tên series (xi lanh dẫn hướng 3 ty – hành trình điều chỉnh).
12 / 16 / 20 / 25 / 32 / 40 / 50: đường kính piston (Ø mm).
X10 / X20 / X30…: hành trình tiêu chuẩn (mm).
-10S / -20S / -30S…: phần hành trình điều chỉnh theo chuẩn series (giúp căn điểm dừng).

Mẹo SEO/bán hàng: Khi tư vấn khách, hãy hỏi “đang cần chống xoay hay chỉ cần lực đẩy?” – nếu cần chống xoay & tải lệch, chốt TCMJ/TCLJ rất nhanh.

Bảng mã sản phẩm đầy đủ – TCLJ Airtac

Dưới đây là danh sách mã bạn yêu cầu, đã chia theo TCLJ

TCLJ Series – Danh sách mã

Đường kính	Mã sản phẩm
TCLJ12	TCLJ12X10-10S TCLJ12X20-10S TCLJ12X20-20S TCLJ12X25-10S TCLJ12X30-10S TCLJ12X30-20S TCLJ12X40-10S TCLJ12X40-20S TCLJ12X50-10S TCLJ12X50-20S TCLJ12X50-30S TCLJ12X75-30S
TCLJ16	TCLJ16X10-10S TCLJ16X20-10S TCLJ16X20-20S TCLJ16X25-10S TCLJ16X30-10S TCLJ16X30-20S TCLJ16X40-10S TCLJ16X40-20S TCLJ16X50-10S TCLJ16X50-20S TCLJ16X50-30S TCLJ16X125-100S
TCLJ20	TCLJ20X20-10S TCLJ20X20-20S TCLJ20X25-10S TCLJ20X30-10S TCLJ20X30-20S TCLJ20X40-10S TCLJ20X40-20S TCLJ20X50-20S TCLJ20X60-30S TCLJ20X70-20S
TCLJ25	TCLJ25X20-10S TCLJ25X30-10S TCLJ25X40-30S TCLJ25X50-10S TCLJ25X50-30S
TCLJ32	TCLJ32X100-50S
TCLJ40	TCLJ40X60-20S TCLJ40X70-10S
TCLJ50	TCLJ50X25-10S TCLJ50X100-20S TCLJ50X125-20S

TCMJ Series – Danh sách mã

Ứng dụng tiêu biểu của xi lanh dẫn hướng 3 ty TCLJ

Cơ cấu chặn – đẩy – phân loại: cần chuyển động thẳng, không xoay, chịu lực lệch.
Đồ gá khí nén: kẹp định vị, ép nhẹ, chặn vị trí trước công đoạn gia công.
Robot gắp đặt: gắn bàn trượt/càng gắp, hạn chế rung lắc khi tăng tốc.
Dây chuyền đóng gói: đẩy sản phẩm vào máng, căn chỉnh hành trình nhanh khi đổi size.

Câu hỏi thường gặp (FAQ)

TCMJ và TCLJ khác nhau thế nào?

Cả hai đều là xi lanh dẫn hướng 3 ty có hành trình điều chỉnh. Thực tế chọn theo kích thước lắp, hành trình sẵn có và chuẩn series mà bạn đang đồng bộ trong nhà máy. Nếu bạn gửi mã hoặc yêu cầu lắp, kỹ sư sẽ đối chiếu đúng series để thay thế tương đương.

Khi nào cần xi lanh dẫn hướng 3 ty thay vì xi lanh thường?

Khi cơ cấu gắn lên đầu ty có tải lệch, tay đòn dài, dễ xoay hoặc yêu cầu độ lặp lại cao. Xi lanh 3 ty giúp chuyển động thẳng, chống rung, chống xoay tốt hơn rõ rệt.

“-10S / -20S / -30S” nghĩa là gì?

Đây là phần hành trình điều chỉnh theo chuẩn mã của dòng, giúp bạn căn điểm dừng để phù hợp đồ gá/chi tiết. Khi cần chọn chính xác, nên dựa trên mã đầy đủ hoặc yêu cầu hành trình hiệu dụng.
