Tính năng nổi bật:

Xi lanh TCL – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh dẫn hướng 3 ty (Guided Cylinder 3-Rod) cao cấp, được thiết kế nhằm đáp ứng các ứng dụng đòi hỏi độ cứng vững cao, khả năng chống xoay hiệu quả và độ ổn định vượt trội. Với cấu trúc gồm 3 thanh ty dẫn hướng kết hợp bàn trượt chắc chắn, xi lanh TCL Airtac giúp chuyển động tuyến tính chính xác, giảm rung lắc và chịu tải lệch tốt hơn so với các dòng xi lanh thông thường, đặc biệt phù hợp cho các cơ cấu kẹp, đẩy, chặn, nâng và pick & place trong hệ thống tự động hóa hiện đại.

Dòng TCL Series sở hữu dải kích thước đa dạng từ Ø12 đến Ø100 cùng nhiều tùy chọn hành trình, cho phép linh hoạt lựa chọn theo yêu cầu tải trọng và điều kiện làm việc. Thiết kế tối ưu giúp duy trì độ song song cao, đảm bảo độ chính xác lặp lại ổn định trong suốt quá trình vận hành liên tục. Nhờ đó, xi lanh TCL được ứng dụng rộng rãi trong các lĩnh vực cơ khí chính xác, điện tử, lắp ráp tự động, đóng gói và dây chuyền sản xuất công nghiệp.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, góp phần nâng cao tuổi thọ thiết bị và giảm thiểu chi phí bảo trì. Khi lựa chọn xi lanh TCL tại Khoa Kim Việt Nam, khách hàng được đảm bảo hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh chóng trên toàn quốc, giúp tối ưu hiệu suất và độ tin cậy cho hệ thống.

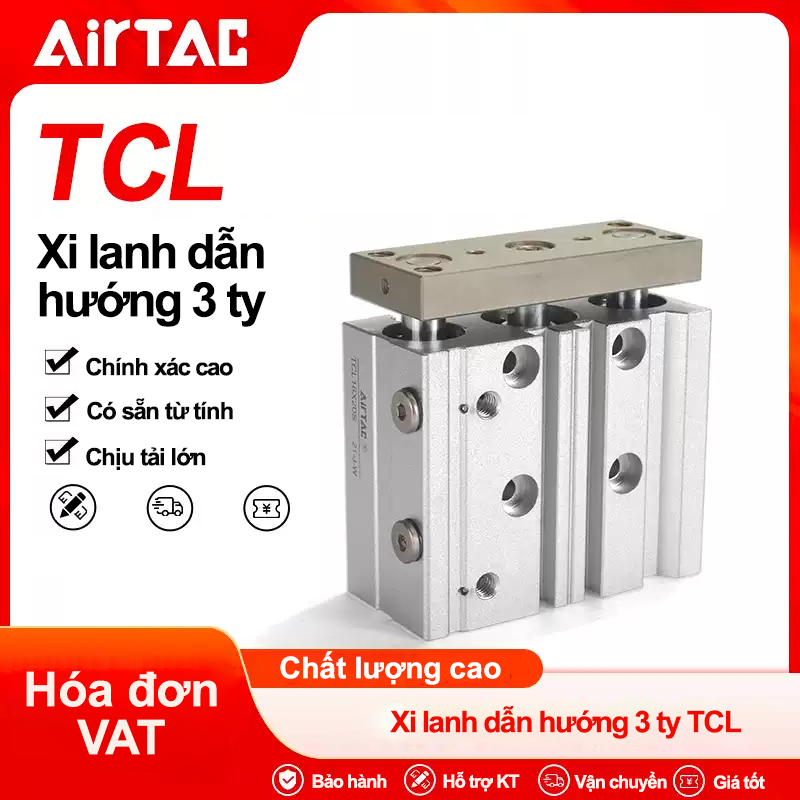

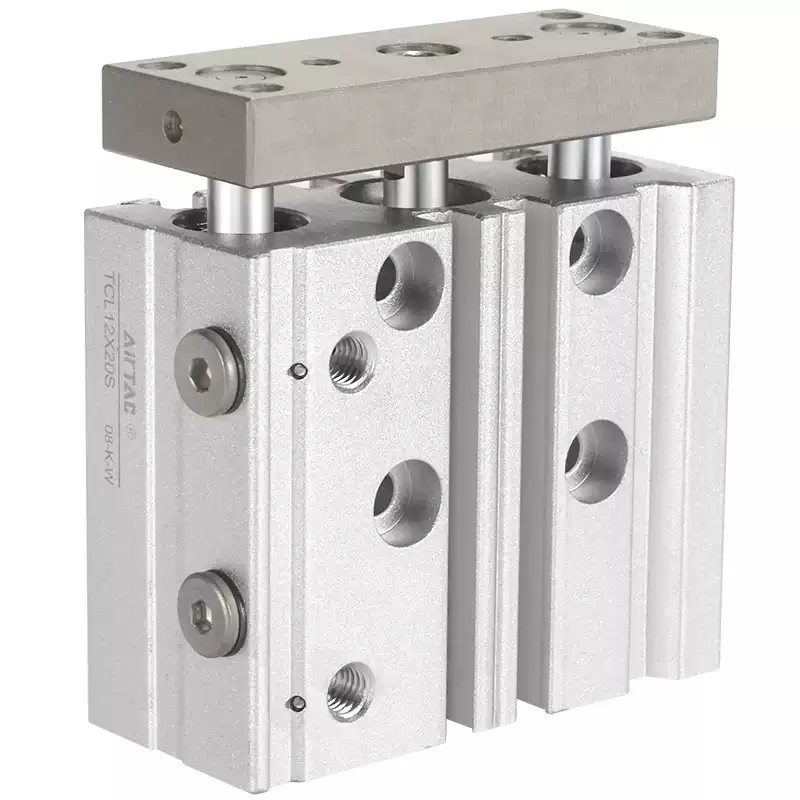

Xi lanh TCL – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh dẫn hướng, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TCL Series – Xi lanh dẫn hướng 3 ty Airtac (3-Rod Guided Cylinder)

Kết cấu 3 ty dẫn hướng: tăng độ cứng vững, chống xoay, chống lệch tải tốt hơn xy lanh tiêu chuẩn.
Độ chính xác cao: hành trình lặp ổn định, phù hợp cơ cấu ép – kẹp – gắp – định vị.
Chịu tải ngang tốt: tối ưu cho gá lắp, pick & place, cơ cấu trượt ngắn, chuyển động thẳng.
Dải đường kính rộng: Ø12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100.
Nhiều hành trình tiêu chuẩn: từ 5 mm đến 250 mm (tùy bore), dễ chọn mã.

Xi lanh dẫn hướng 3 ty chống xoay TCL Airtac Ø12–Ø100 Hành trình 5–250

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: TCL (dẫn hướng 3 ty), SDA, MAL, SC, TN… cùng van điện từ, cút nối, ống khí.

TCL Series – xi lanh dẫn hướng 3 ty Airtac: chống xoay, chịu tải ngang tốt, hành trình lặp ổn định.

Xi lanh dẫn hướng 3 ty TCL Airtac là gì?

Xi lanh TCL Airtac (còn gọi là 3-rod guided cylinder) là dòng xi lanh khí nén tích hợp cụm dẫn hướng 3 ty đi kèm bàn trượt/đầu đẩy, giúp chuyển động tịnh tiến thẳng – ổn định – chống xoay. Trong thực tế máy tự động, nhiều cơ cấu không chỉ cần lực đẩy mà còn cần độ cứng vững để chịu tải lệch/tải ngang, hoặc yêu cầu đầu chấp hành không bị xoay khi gắp – kẹp – ép. Đây chính là lý do TCL được dùng nhiều trong:

Cơ cấu kẹp – chặn – đẩy sản phẩm trên băng tải
Máy đóng gói, dán nhãn, phân loại, pick & place
Định vị chi tiết, ép nhẹ, đóng/cắt hành trình ngắn
Trạm lắp ráp tự động cần độ lặp cao

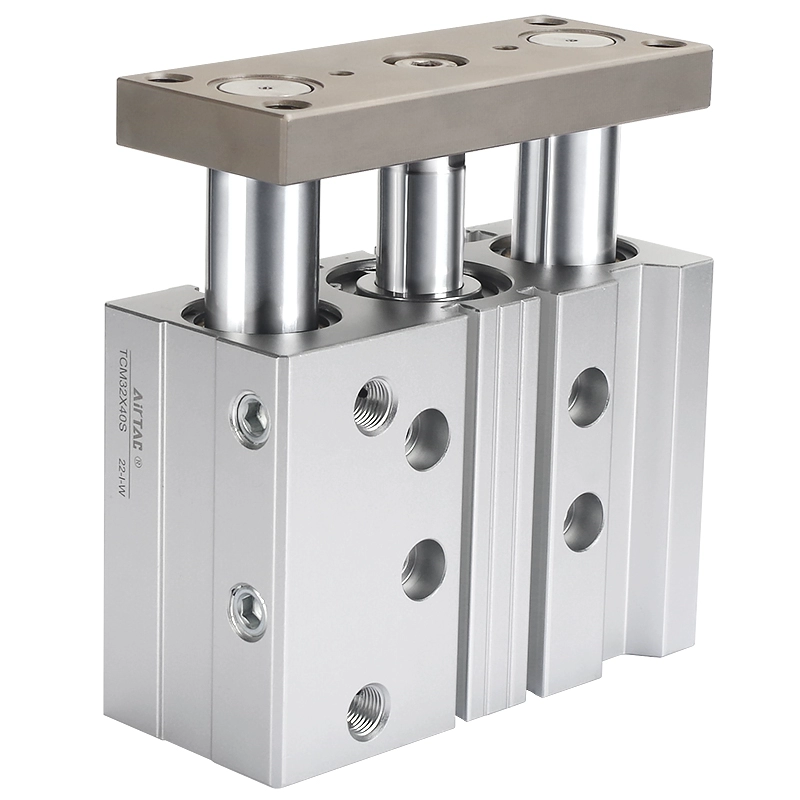

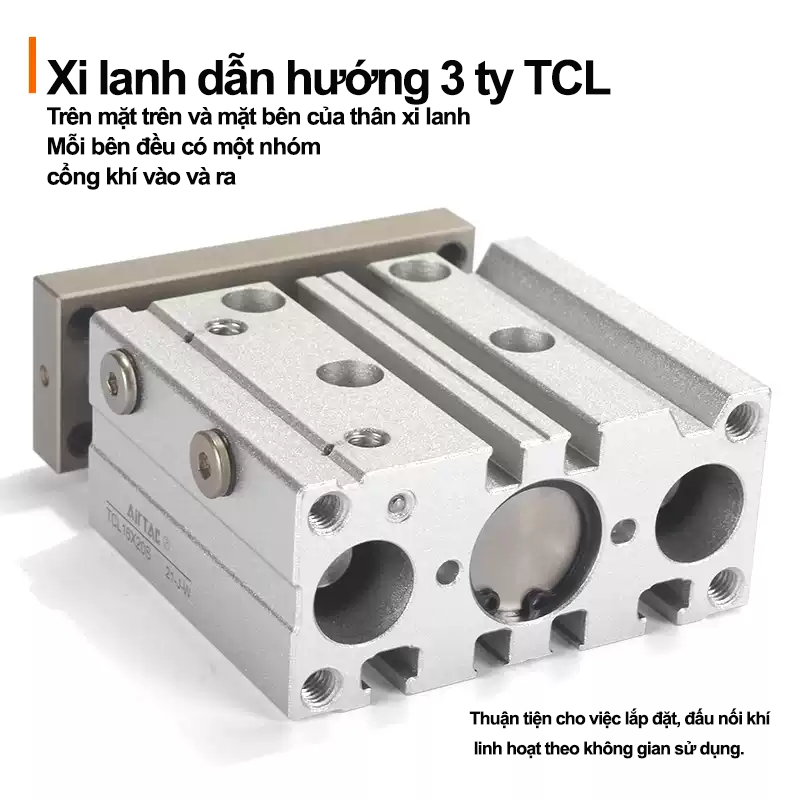

Cấu tạo TCL: vì sao 3 ty giúp chống xoay và chịu tải tốt?

Thành phần chính

Thân xi lanh: hợp kim nhôm/anodize (tùy series), bền và tản nhiệt tốt.
Piston & phớt: tạo lực đẩy, đảm bảo độ kín khí và tuổi thọ.
03 ty dẫn hướng: tăng độ cứng, hạn chế lắc/đảo khi chịu tải lệch.
Đầu trượt/plate: nơi gá cơ cấu chấp hành (kẹp, càng gắp, chặn…)
Bạc dẫn hướng: giúp ty trượt êm, giảm mài mòn.

Nguyên lý vận hành

Khi cấp khí nén, piston di chuyển kéo theo cụm đầu trượt đi theo phương thẳng. Cụm 3 ty đóng vai trò như “ray dẫn hướng”, giúp đầu trượt giữ phương chuyển động ổn định, giảm rung, giảm lệch và hạn chế xoay khi gá tải bên ngoài. Nhờ vậy, TCL đặc biệt hiệu quả trong các bài toán yêu cầu độ lặp cao, gắn đồ gá hoặc tải có mô-men xoắn.

Ưu điểm nổi bật của xi lanh dẫn hướng 3 ty TCL Airtac

Chống xoay tốt: 3 ty dẫn hướng giúp đầu đẩy không bị xoắn khi gắn cơ cấu kẹp/gắp.
Chịu tải ngang: phù hợp gá tải lệch tâm, giảm hiện tượng kẹt/rụng sản phẩm.
Độ lặp ổn định: thuận lợi cho trạm định vị, ép nhẹ, chặn hành trình.
Thiết kế gọn – dễ tích hợp: tối ưu không gian máy.
Nhiều đường kính – hành trình: từ Ø12 đến Ø100, hành trình ngắn đến trung bình.
Dễ chọn mã: mã TCL{bore}X{stroke}S, rất trực quan cho mua thay thế/bảo trì.

Gợi ý: Nếu cơ cấu của bạn có tải lệch hoặc gắn càng gắp dài, TCL thường cho cảm giác “cứng máy” hơn so với xi lanh thường + thanh dẫn hướng rời.

Thông số kỹ thuật chính (tham khảo khi chọn model)

Thông số	Giá trị / Gợi ý
Dòng sản phẩm	TCL – xi lanh dẫn hướng 3 ty
Đường kính (bore)	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
Hành trình (stroke)	5–250 mm (tùy bore)
Kiểu tác động	Tác động kép (thường dùng với van 5/2, 5/3)
Ứng dụng	Kẹp – chặn – đẩy – ép nhẹ – định vị – pick & place

Lưu ý kỹ thuật: Với xi lanh dẫn hướng, ngoài lực đẩy, bạn nên quan tâm tải cho phép theo mô-men (Mx/My/Mz) và tải ngang. Nếu bạn gửi ảnh cơ cấu hoặc tải/chiều dài càng gắp, kỹ sư có thể hỗ trợ chọn bore phù hợp để tăng tuổi thọ.

Cách chọn mã TCL nhanh (đúng bore, đúng hành trình)

Xác định lực đẩy cần thiết (theo áp suất hệ thống và tải thực tế). Nếu tải nặng hoặc cần cứng vững, chọn bore lớn hơn.
Xác định hành trình (5–250 mm): hành trình càng dài càng dễ phát sinh mô-men, nên kiểm soát tải lệch.
Xác định yêu cầu chống xoay/tải ngang: càng gắp dài, tải lệch → ưu tiên bore cao hơn hoặc tối ưu cơ khí gá tải.

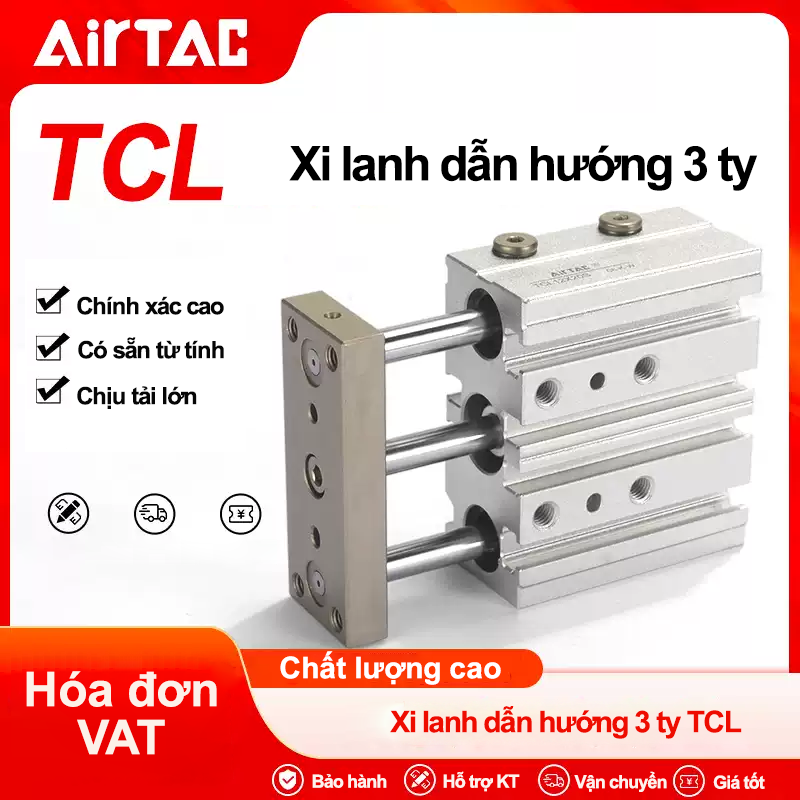

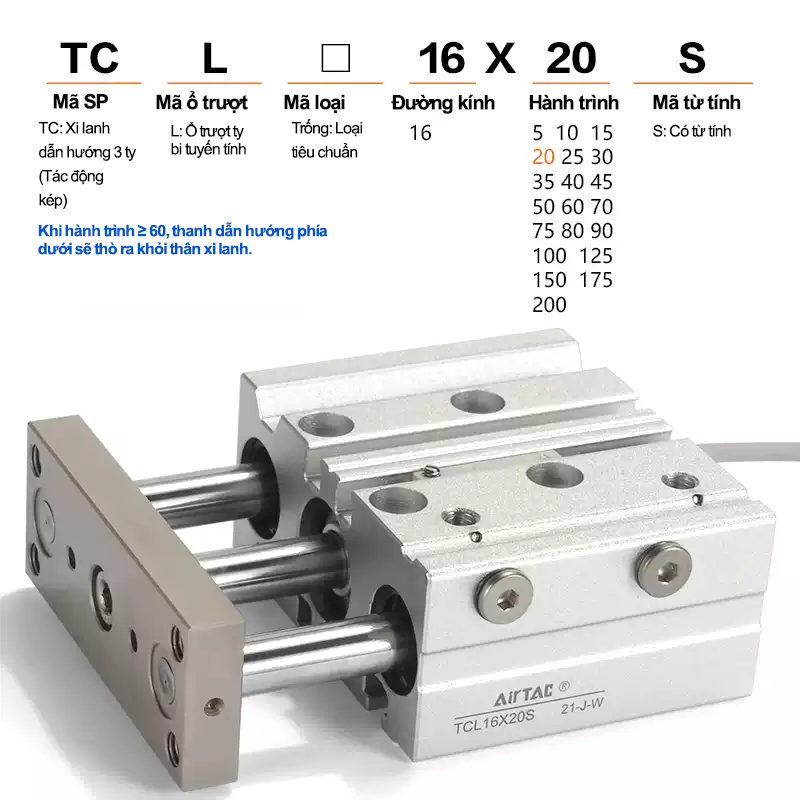

Chọn mã theo cấu trúc: TCL{Bore}X{Stroke}S. Ví dụ: TCL32X50S = Ø32, hành trình 50 mm.

Mẹo bảo trì: Khi thay thế, chỉ cần đối chiếu đúng bore và stroke theo mã – giúp chuẩn hóa kho phụ tùng cực nhanh.

Bảng mã xi lanh dẫn hướng 3 ty TCL Airtac đầy đủ

Danh sách dưới đây gồm toàn bộ mã TCL bạn cung cấp, được gom theo từng đường kính để dễ tra cứu, báo giá và lên BOM.

TCL Ø12

Model	Stroke (mm)	Gợi ý ứng dụng
TCL12X5S	5	Chặn/kẹp hành trình rất ngắn, cơ cấu mini
TCL12X10S	10	Đẩy – định vị nhẹ
TCL12X15S	15	Pick & place nhỏ
TCL12X20S	20	Đẩy – chặn sản phẩm nhỏ
TCL12X25S	25	Cơ cấu kẹp mini
TCL12X30S	30	Định vị chi tiết nhỏ
TCL12X35S	35	Gá lắp, thao tác nhẹ
TCL12X40S	40	Cơ cấu trượt ngắn
TCL12X45S	45	Đẩy/ép nhẹ
TCL12X50S	50	Chặn hành trình
TCL12X60S	60	Đẩy – gắp nhẹ
TCL12X70S	70	Chuyển động trung bình
TCL12X75S	75	Ứng dụng đặc thù theo máy
TCL12X80S	80	Đẩy/định vị
TCL12X90S	90	Hành trình dài hơn – kiểm soát tải lệch
TCL12X100S	100	Đẩy – chặn
TCL12X125S	125	Hành trình dài – nên tối ưu gá tải
TCL12X150S	150	Ứng dụng đặc thù

TCL Ø16

Model	Stroke (mm)	Gợi ý ứng dụng
TCL16X5S	5	Kẹp/chặn nhanh
TCL16X10S	10	Đẩy – định vị
TCL16X15S	15	Pick & place
TCL16X20S	20	Kẹp nhẹ
TCL16X25S	25	Chặn sản phẩm
TCL16X30S	30	Đẩy – chuyển hướng
TCL16X35S	35	Định vị
TCL16X40S	40	Gắp đặt nhẹ
TCL16X45S	45	Đẩy
TCL16X50S	50	Kẹp – chặn
TCL16X60S	60	Ứng dụng trung bình
TCL16X70S	70	Đẩy – định vị
TCL16X75S	75	Hành trình tiêu chuẩn
TCL16X80S	80	Đẩy – kẹp
TCL16X90S	90	Cần kiểm soát tải lệch
TCL16X100S	100	Ứng dụng đa năng
TCL16X125S	125	Hành trình dài hơn
TCL16X150S	150	Trạm lắp ráp
TCL16X175S	175	Ứng dụng đặc thù
TCL16X200S	200	Hành trình dài – ưu tiên tối ưu gá

TCL Ø20

(Đủ mã theo danh sách bạn cung cấp)

TCL20X5S, TCL20X10S, TCL20X15S, TCL20X20S, TCL20X25S, TCL20X30S, TCL20X35S, TCL20X40S, TCL20X45S, TCL20X50S, TCL20X60S, TCL20X70S, TCL20X75S, TCL20X80S, TCL20X90S, TCL20X100S, TCL20X125S, TCL20X150S, TCL20X175S, TCL20X200S, TCL20X225S, TCL20X250S

TCL Ø25

TCL25X5S, TCL25X10S, TCL25X15S, TCL25X20S, TCL25X25S, TCL25X30S, TCL25X35S, TCL25X40S, TCL25X45S, TCL25X50S, TCL25X60S, TCL25X70S, TCL25X75S, TCL25X80S, TCL25X90S, TCL25X100S, TCL25X125S, TCL25X150S, TCL25X175S, TCL25X200S, TCL25X225S, TCL25X250S

TCL Ø32

TCL32X5S, TCL32X10S, TCL32X15S, TCL32X20S, TCL32X25S, TCL32X30S, TCL32X35S, TCL32X40S, TCL32X45S, TCL32X50S, TCL32X60S, TCL32X70S, TCL32X75S, TCL32X80S, TCL32X90S, TCL32X100S, TCL32X125S, TCL32X150S, TCL32X175S, TCL32X200S, TCL32X225S, TCL32X250S

TCL Ø40

TCL40X5S, TCL40X10S, TCL40X15S, TCL40X20S, TCL40X25S, TCL40X30S, TCL40X35S, TCL40X40S, TCL40X45S, TCL40X50S, TCL40X60S, TCL40X70S, TCL40X75S, TCL40X80S, TCL40X90S, TCL40X100S, TCL40X125S, TCL40X150S, TCL40X175S, TCL40X200S, TCL40X225S, TCL40X250S

TCL Ø50

TCL50X5S, TCL50X10S, TCL50X15S, TCL50X20S, TCL50X25S, TCL50X30S, TCL50X35S, TCL50X40S, TCL50X45S, TCL50X50S, TCL50X60S, TCL50X70S, TCL50X75S, TCL50X80S, TCL50X90S, TCL50X100S, TCL50X125S, TCL50X150S, TCL50X175S, TCL50X200S, TCL50X225S, TCL50X250S

TCL Ø63

TCL63X5S, TCL63X10S, TCL63X15S, TCL63X20S, TCL63X25S, TCL63X30S, TCL63X35S, TCL63X40S, TCL63X45S, TCL63X50S, TCL63X60S, TCL63X70S, TCL63X75S, TCL63X80S, TCL63X90S, TCL63X100S, TCL63X125S, TCL63X150S, TCL63X175S, TCL63X200S, TCL63X225S, TCL63X250S

TCL Ø80

TCL80X5S, TCL80X10S, TCL80X15S, TCL80X20S, TCL80X25S, TCL80X30S, TCL80X35S, TCL80X40S, TCL80X45S, TCL80X50S, TCL80X60S, TCL80X75S, TCL80X100S, TCL80X125S, TCL80X150S, TCL80X175S, TCL80X200S, TCL80X250S

TCL Ø100

TCL100X50S, TCL100X60S, TCL100X75S, TCL100X100S, TCL100X125S, TCL100X150S, TCL100X200S

Ứng dụng tiêu biểu của xi lanh dẫn hướng TCL

Robot gắp – đặt, pick & place, phân loại sản phẩm.
Cơ cấu kẹp, chặn, đẩy trên băng tải; định vị chi tiết trong cụm gá.
Máy đóng gói, chiết rót, dán nhãn, lắp ráp tự động.
Trạm ép nhẹ, đóng nắp, căn chỉnh – yêu cầu chuyển động thẳng và chống xoay.

Câu hỏi thường gặp (FAQ)

TCL khác gì so với xi lanh thường (SC, MAL, SDA)?

TCL có 03 ty dẫn hướng giúp chống xoay và chịu tải ngang tốt. Xi lanh thường chủ yếu tạo lực đẩy, nếu gắn tải lệch dễ rung/đảo hoặc giảm tuổi thọ.

Có cần lắp thêm ray trượt ngoài không?

Nhiều ứng dụng không cần vì TCL đã tích hợp dẫn hướng. Tuy nhiên nếu tải lớn và hành trình dài, việc tối ưu cơ khí (đỡ tải, giảm mô-men) sẽ giúp tăng tuổi thọ và độ ổn định.

Chọn bore như thế nào cho đúng?

Ngoài lực đẩy, hãy cân nhắc tải lệch, chiều dài càng gắp và mô-men tác dụng. Nếu cơ cấu lệch tải, chọn bore lớn hơn hoặc tối ưu gá lắp sẽ giúp máy “cứng” và bền hơn.
