Tính năng nổi bật:

Xi lanh SE Airtac chính hãng là dòng xi lanh khí nén chất lượng cao được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, nổi bật với thiết kế nhỏ gọn, độ chính xác cao và khả năng vận hành bền bỉ theo thời gian. Sản phẩm xi lanh SE của Airtac được sản xuất theo tiêu chuẩn quốc tế, đảm bảo hiệu suất ổn định, độ kín khí tốt và giảm thiểu hao mòn trong quá trình sử dụng. Với nhiều kích thước đa dạng như phi 32, 40, 50…, 200 cùng các tùy chọn hành trình linh hoạt, xi lanh SE Airtac phù hợp với nhiều ứng dụng như máy đóng gói, dây chuyền sản xuất, ngành cơ khí chế tạo và thiết bị tự động. Ngoài ra, sản phẩm còn dễ dàng lắp đặt, bảo trì và tương thích với nhiều loại van khí nén, phụ kiện khí nén phổ biến trên thị trường. Chúng tôi cam kết cung cấp xi lanh SE Airtac chính hãng 100%, đầy đủ chứng từ CO, CQ, giá cả cạnh tranh và hỗ trợ kỹ thuật tận tình. Khách hàng có thể dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng, đảm bảo tối ưu chi phí và hiệu quả vận hành. Liên hệ ngay để nhận báo giá xi lanh SE Airtac mới nhất, ưu đãi hấp dẫn và giao hàng nhanh chóng trên toàn quốc.

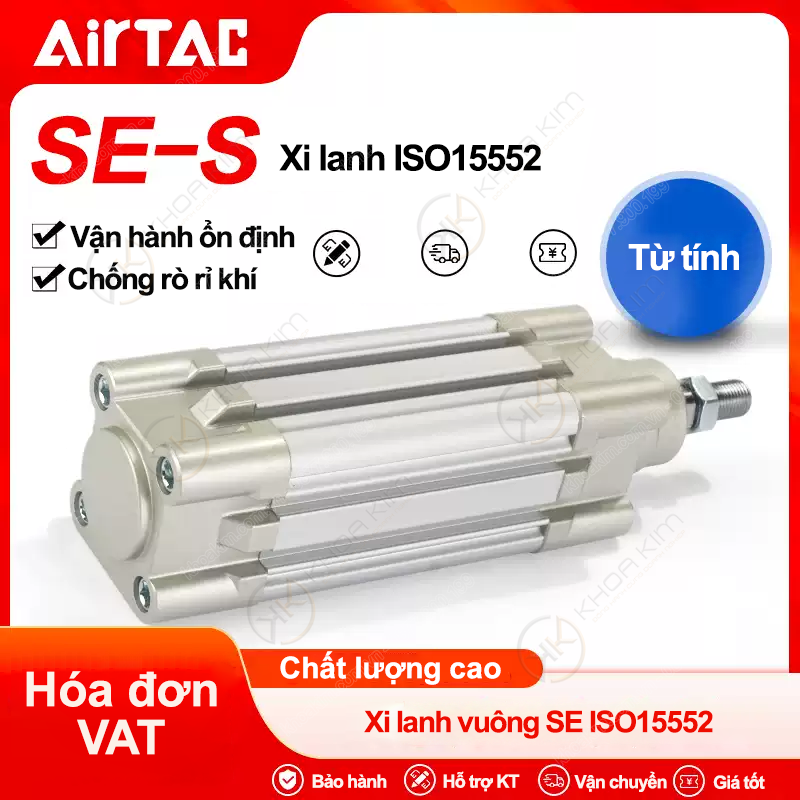

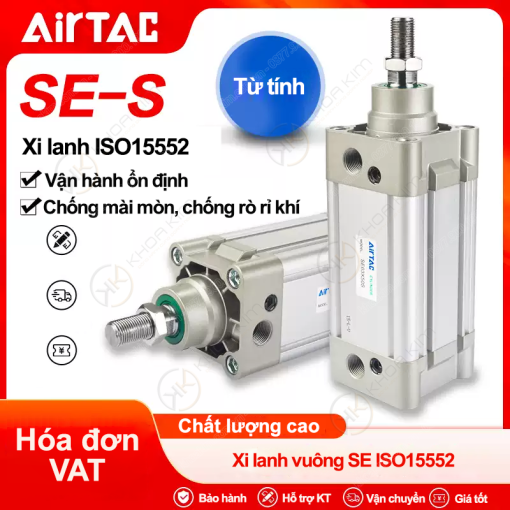

Xi lanh SE – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh vuông tiêu chuẩn Thẻ: Airtac chính hãng, ben hơi, Thiết bị khí nén, Xi lanh Airtac SE, Xi lanh vuông Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SE Series – Xi lanh khí nén Airtac (SE32 · SE40 · SE50 · SE63 · SE80 · SE100 · SE125)

Xi lanh khí nén tác động kép: lực đẩy – kéo ổn định, phù hợp truyền động tuyến tính.
Dải đường kính rộng: Ø32 đến Ø125 mm, đáp ứng từ cơ cấu nhỏ đến tải lớn.
Hành trình phong phú: từ 25 mm đến 1500 mm, dễ lựa chọn theo thiết kế hành trình máy.
Thân nhôm bền – nhẹ: giảm khối lượng chuyển động, tăng tuổi thọ cơ cấu.
Dễ lắp đặt – dễ thay thế: tiêu chuẩn Airtac, có đầy đủ phụ kiện gá lắp & cảm biến.

Xi lanh SE Airtac Ø32–Ø125 Hành trình đến 1500 mm Khí nén công nghiệp

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem đầy đủ mã SE

CNC Motion Việt Nam – Phân phối xi lanh khí nén Airtac SE chính hãng, kèm chọn van – cút nối – ống khí đồng bộ theo hệ thống.

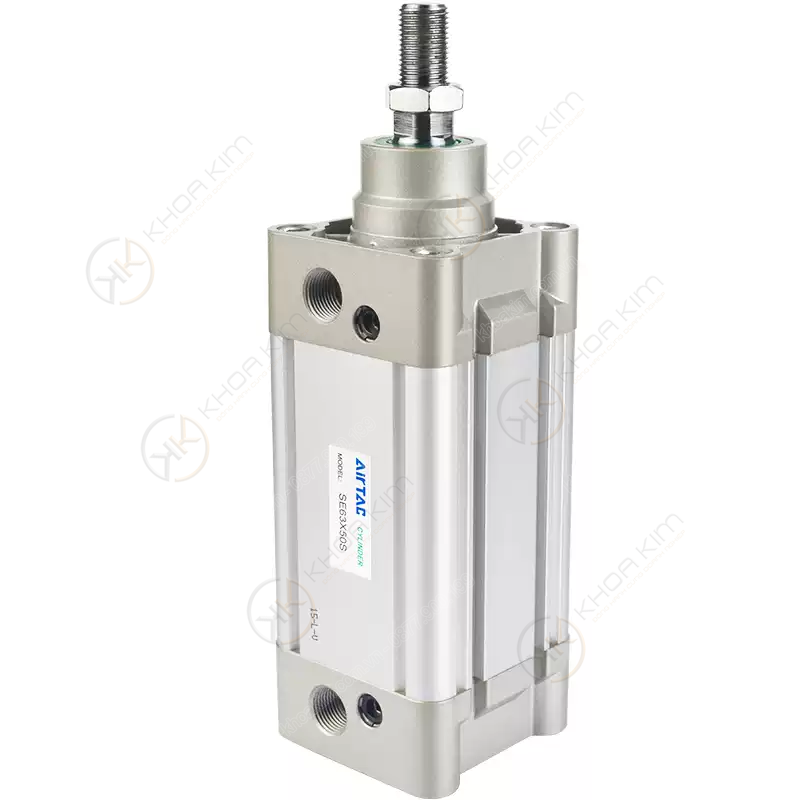

Xi lanh Airtac SE

SE Series – xi lanh khí nén Airtac, đa đường kính – đa hành trình cho truyền động tuyến tính.

Xi lanh khí nén Airtac SE là gì?

Xi lanh SE của Airtac là dòng xi lanh khí nén tác động kép, dùng phổ biến trong các hệ thống tự động hóa, truyền động cơ cấu tuyến tính như: đẩy – kéo – kẹp – chặn – nâng hạ – định vị chi tiết trên dây chuyền. Dòng SE bao phủ dải đường kính từ Ø32 đến Ø125 mm với hành trình lên tới 1500 mm, cho phép kỹ sư thiết kế linh hoạt từ cơ cấu nhỏ gọn đến tải trung bình – lớn. Nhờ thiết kế thân nhôm, ty piston thép tôi, phớt kín khí chất lượng, SE Series đem lại:

Lực đẩy/giữ ổn định
Tuổi thọ cao khi làm việc liên tục
Dễ kết hợp với van điện từ, cảm biến hành trình, phụ kiện gá lắp

Cấu tạo cơ bản & nguyên lý hoạt động xi lanh SE

Cấu tạo chính

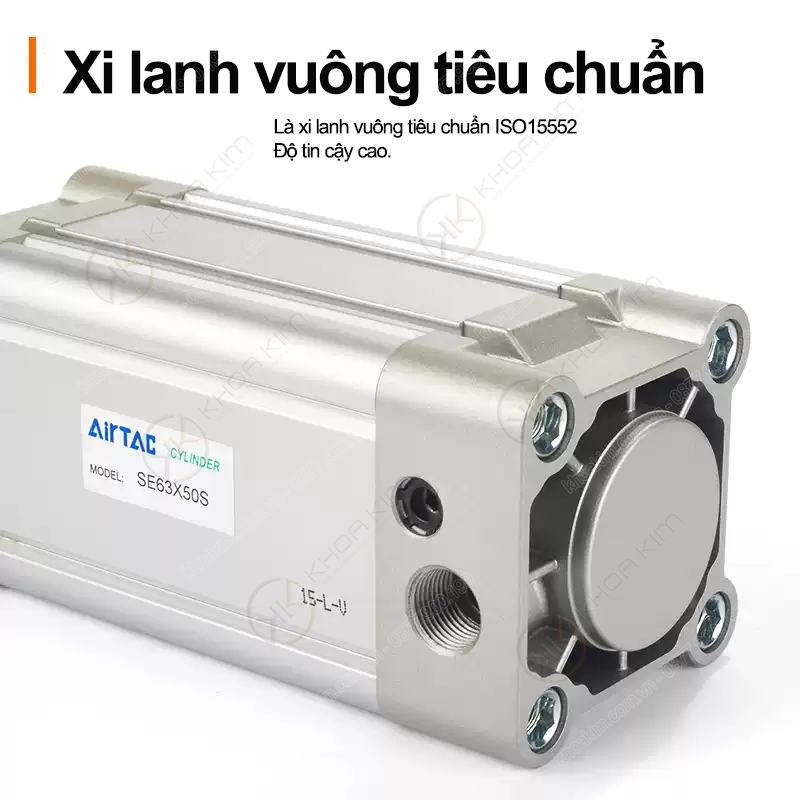

Thân xi lanh: hợp kim nhôm gia công chính xác, rãnh lắp cảm biến (tùy cấu hình).
Piston & ty piston: thép xử lý cứng, mạ chống rỉ, chống uốn cong.
Phớt làm kín: phớt trục & phớt piston, hạn chế rò khí, tăng tuổi thọ.
Nắp trước/sau: liên kết thân xi lanh, tích hợp cổng khí, lỗ gá lắp.
Cổng khí: kết nối với van điện từ qua cút nối nhanh & ống khí.

Nguyên lý hoạt động

Xi lanh SE là loại tác động kép: khí nén được cấp luân phiên vào hai buồng trước/sau piston thông qua van điện từ. Khi cấp khí vào buồng sau:

Piston đẩy tiến, ty xi lanh vươn ra – tạo lực đẩy.

Khi đảo chiều van, khí nén được cấp vào buồng trước:

Piston lùi, ty xi lanh thu về – tạo lực kéo hoặc đưa cơ cấu về vị trí ban đầu.

Nhờ đó, xi lanh SE đáp ứng được cả chuyển động một chiều (chỉ dùng lực đẩy) lẫn chuyển động hai chiều (đẩy/kéo) trong nhiều cơ cấu máy.

Ưu điểm khi dùng xi lanh Airtac SE cho dây chuyền của bạn

Dải lựa chọn rất rộng: Ø32–Ø125, hành trình đến 1500 mm – đủ cho hầu hết bài toán cơ khí.
Độ bền cao: vật liệu và gia công chuẩn công nghiệp, phù hợp vận hành 24/7.
Dễ tiêu chuẩn hóa: dùng đồng bộ 1 dòng SE cho toàn nhà máy, đơn giản hóa kho phụ tùng.
Phụ kiện đa dạng: ngàm gá, chân đế, gối đỡ, khớp nối trục, cảm biến hành trình…
Tối ưu chi phí: so với xi lanh đặc chủng, SE dễ mua, dễ thay, giá hợp lý.

Thông số tổng quan & gợi ý chọn kích thước

Hạng mục	Giá trị gợi ý
Đường kính piston	Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125 mm
Hành trình tiêu chuẩn	25 – 1500 mm (tùy mã cụ thể)
Môi chất	Khí nén sạch, khuyến nghị qua bộ lọc – điều áp – bôi trơn (FRL)
Ứng dụng điển hình	Đẩy chi tiết, kẹp sản phẩm, chặn sản phẩm, nâng hạ, định vị, gắp – đặt…

Gợi ý: chọn đường kính piston theo lực cần thiết và áp suất khí nén; sau đó chọn hành trình theo khoảng di chuyển thực tế cộng thêm khoảng dự phòng.

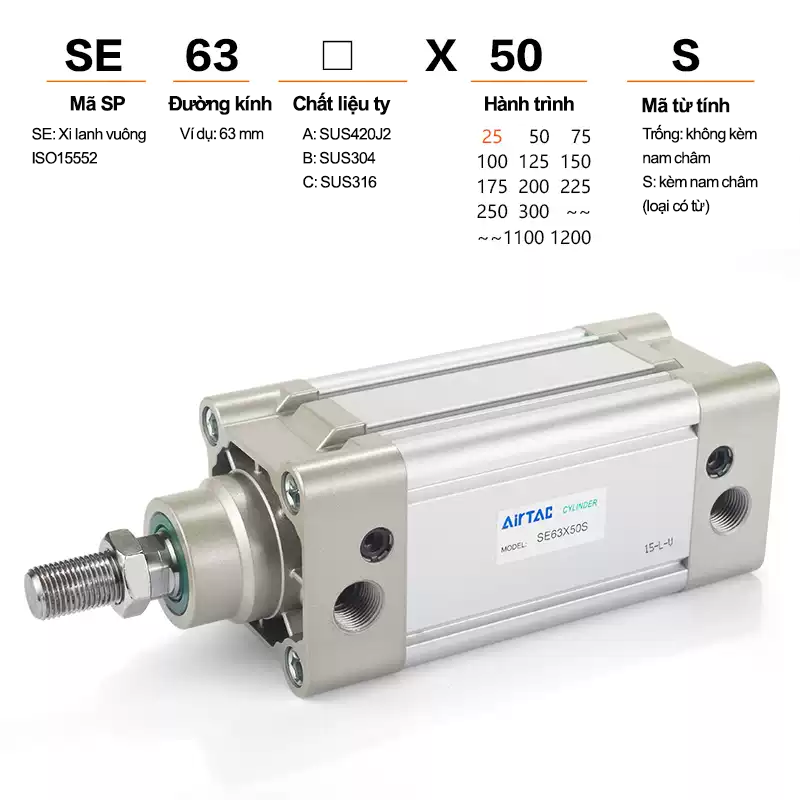

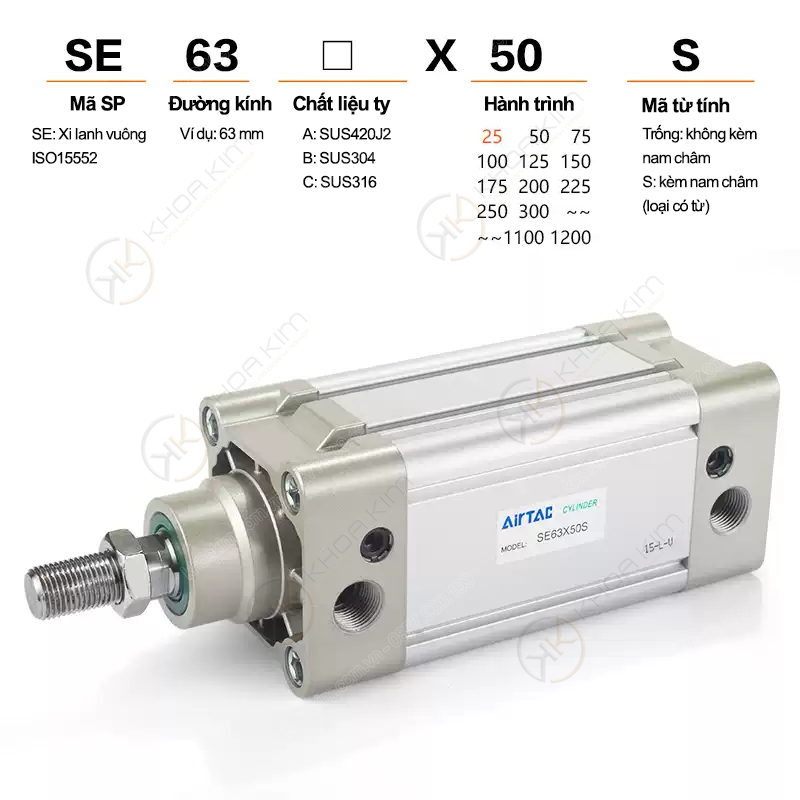

Bảng mã sản phẩm đầy đủ – Xi lanh Airtac SE Series

Dưới đây là các mã SE32 · SE40 · SE50 · SE63 · SE80 · SE100 · SE125 với hành trình tương ứng. Bạn có thể dùng bảng này để đối chiếu mã đang sử dụng trên máy, hoặc chọn mã mới theo đường kính & hành trình.

Đường kính piston	Các mã xi lanh (đường kính × hành trình)
Ø32 – SE32	SE32X25S SE32X50S SE32X75S SE32X80S SE32X100S SE32X125S SE32X150S SE32X160S SE32X175S SE32X200S SE32X250S SE32X300S SE32X350S SE32X400S SE32X450S SE32X500S SE32X600S SE32X700S SE32X800S SE32X900S SE32X1000S
Ø40 – SE40	SE40X25S SE40X50S SE40X75S SE40X80S SE40X100S SE40X125S SE40X150S SE40X160S SE40X175S SE40X200S SE40X250S SE40X300S SE40X350S SE40X400S SE40X450S SE40X500S SE40X600S SE40X700S SE40X800S SE40X900S SE40X1000S SE40X1100S SE40X1200S
Ø50 – SE50	SE50X25S SE50X50S SE50X75S SE50X80S SE50X100S SE50X125S SE50X150S SE50X160S SE50X175S SE50X200S SE50X250S SE50X300S SE50X350S SE50X400S SE50X450S SE50X500S SE50X600S SE50X700S SE50X800S SE50X900S SE50X1000S SE50X1100S SE50X1200S
Ø63 – SE63	SE63X25S SE63X50S SE63X75S SE63X100S SE63X125S SE63X150S SE63X175S SE63X200S SE63X225S SE63X250S SE63X300S SE63X350S SE63X400S SE63X450S SE63X500S SE63X600S SE63X700S SE63X800S SE63X900S SE63X1000S SE63X1100S SE63X1200S SE63X1300S SE63X1400S SE63X1500S
Ø80 – SE80	SE80X25S SE80X50S SE80X75S SE80X80S SE80X100S SE80X125S SE80X150S SE80X160S SE80X175S SE80X200S SE80X250S SE80X300S SE80X350S SE80X400S SE80X450S SE80X500S SE80X600S SE80X700S SE80X800S SE80X900S SE80X1000S SE80X1100S SE80X1200S SE80X1300S SE80X1400S SE80X1500S
Ø100 – SE100	SE100X25S SE100X50S SE100X75S SE100X80S SE100X100S SE100X125S SE100X150S SE100X160S SE100X175S SE100X200S SE100X250S SE100X300S SE100X350S SE100X400S SE100X450S SE100X500S SE100X600S SE100X700S SE100X800S SE100X900S SE100X1000S SE100X1100S SE100X1200S SE100X1300S SE100X1400S SE100X1500S
Ø125 – SE125	SE125X25S SE125X50S SE125X75S SE125X80S SE125X100S SE125X125S SE125X150S SE125X160S SE125X175S SE125X200S SE125X250S SE125X300S SE125X350S SE125X400S SE125X450S SE125X500S SE125X600S SE125X700S SE125X800S SE125X900S SE125X1000S SE125X1100S SE125X1200S SE125X1300S SE125X1400S SE125X1500S

Ứng dụng điển hình của xi lanh SE trong nhà máy

Dây chuyền đóng gói, chiết rót, dán nhãn – đẩy sản phẩm, đóng/mở cơ cấu kẹp.
Ngành lắp ráp điện tử – cơ cấu chặn sản phẩm, đẩy linh kiện vào vị trí.
Ngành cơ khí – máy khoan, máy phay, đồ gá kẹp bằng khí nén.
Hệ thống băng tải – chặn, phân luồng, đẩy sản phẩm sang line khác.
Ngành thực phẩm, dược, đồ uống – truyền động sạch, dễ kiểm soát lực.

Câu hỏi thường gặp về xi lanh Airtac SE

Chọn đường kính & hành trình xi lanh SE như thế nào?

Thông thường, bạn tính lực cần thiết (N) từ tải trọng & hệ số ma sát, sau đó suy ra đường kính piston theo áp suất khí nén đang dùng (ví dụ 0.5–0.7 MPa). Hành trình chọn theo khoảng di chuyển thực tế cộng biên dự phòng (thường 10–20 mm tùy kết cấu).

Các mã SE có lắp được cảm biến hành trình không?

Phần lớn xi lanh Airtac SE có tùy chọn rãnh/cấu hình tương thích cảm biến từ. Bạn chỉ cần gửi mã SE đang dùng và yêu cầu lắp thêm cảm biến, kỹ sư sẽ đối chiếu cấu hình phù hợp.

Có thể thay thế xi lanh hãng khác bằng Airtac SE không?

Thường là có, nếu bạn cung cấp: đường kính piston, hành trình, kiểu gá lắp, cổng khí và không gian lắp đặt. Từ đó có thể quy đổi sang mã SE tương đương để giảm chi phí phụ tùng.
