Tính năng nổi bật:

Xi lanh SAU – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén tiêu chuẩn dạng vuông, được thiết kế tối ưu cho các ứng dụng công nghiệp yêu cầu độ bền cao, hành trình dài và vận hành ổn định. Sản phẩm có dải đường kính phổ biến từ Ø32 đến Ø100 mm, hành trình linh hoạt từ 25 mm đến 1000 mm, phù hợp cho nhiều cơ cấu như đẩy, kéo, ép, kẹp, nâng hạ và định vị trong dây chuyền tự động hóa. Xi lanh SAU Airtac được chế tạo từ vật liệu nhôm chất lượng cao, ty piston cứng vững, kết hợp hệ gioăng phớt kín khí hiệu suất cao giúp giảm rò rỉ, hạn chế ma sát và tăng tuổi thọ thiết bị. Thiết kế tiêu chuẩn giúp dễ dàng lắp đặt, thay thế và tương thích với nhiều phụ kiện Airtac cũng như van điện từ 5/2, 5/3 và hệ thống xử lý khí. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng, đầy đủ CO/CQ, tư vấn kỹ thuật tận tâm, giao hàng nhanh toàn quốc với giá cạnh tranh. Đây là lựa chọn lý tưởng cho nhà máy, xưởng sản xuất và hệ thống tự động hóa cần sự ổn định, chính xác và hiệu quả lâu dài.

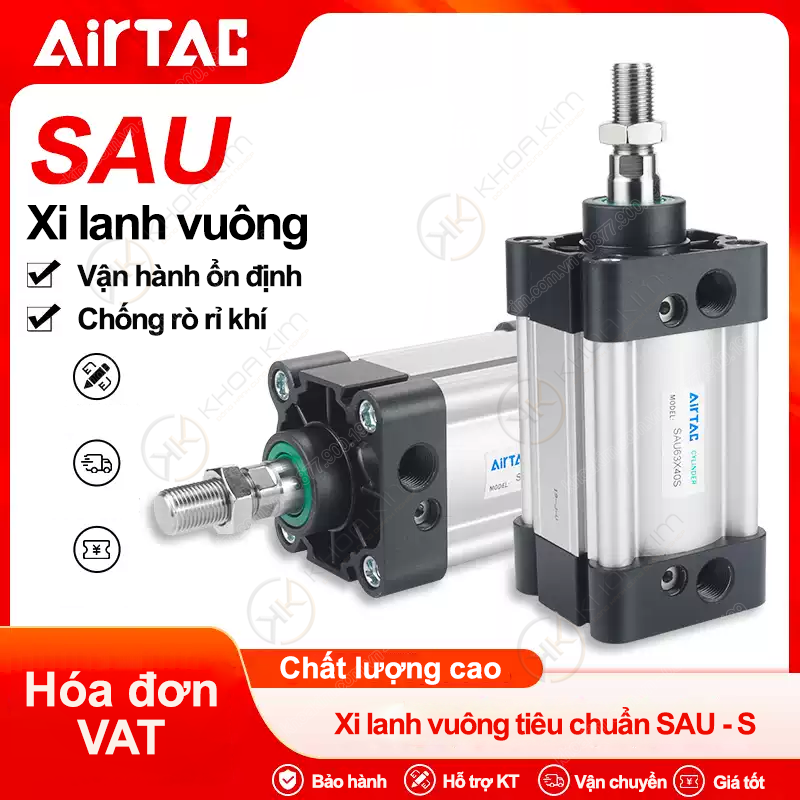

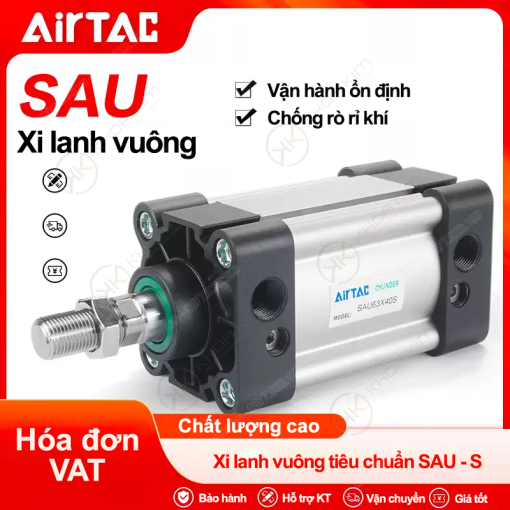

Xi lanh SAU – Airtac Chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh vuông tiêu chuẩn Thẻ: Airtac chính hãng, ben hơi, Thiết bị khí nén, Xi lanh vuông Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

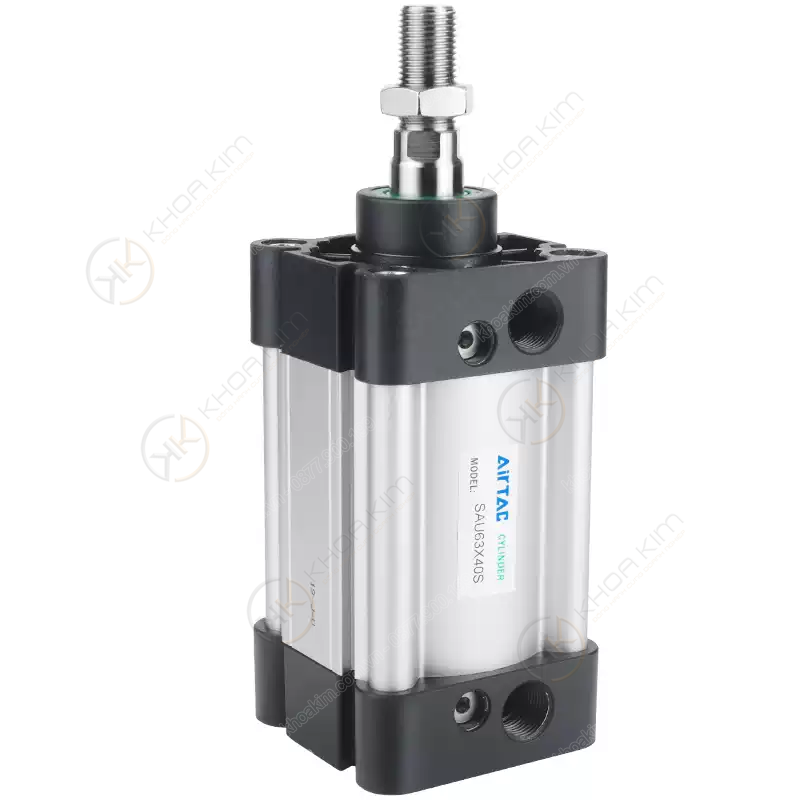

Xi lanh khí nén SAU Airtac – Dòng tiêu chuẩn, hành trình dài, độ bền cao

Dải đường kính rộng: Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm.
Hành trình đa dạng: từ 25 mm đến 1000 mm, đáp ứng nhiều bài toán thiết kế.
Kết cấu vững chắc: thân nhôm, ty mạ cứng, phớt kín chất lượng cao.
Tương thích linh hoạt: lắp với van 5/2 – 5/3, cảm biến từ, phụ kiện gá lắp Airtac.
Phù hợp dây chuyền tự động: máy đóng gói, gắp – đặt, ép, kẹp, nâng hạ, căn chỉnh vị trí.

Xi lanh SAU Airtac Ø32–Ø100 Hành trình 25–1000 mm Khí nén công nghiệp

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã SAU

Khoa Kim Việt Nam – Cung cấp xi lanh khí nén Airtac SAU chính hãng, đầy đủ mã đường kính 32–100 mm, hành trình 25–1000 mm, hỗ trợ tư vấn chọn nhanh theo tải và không gian lắp đặt.

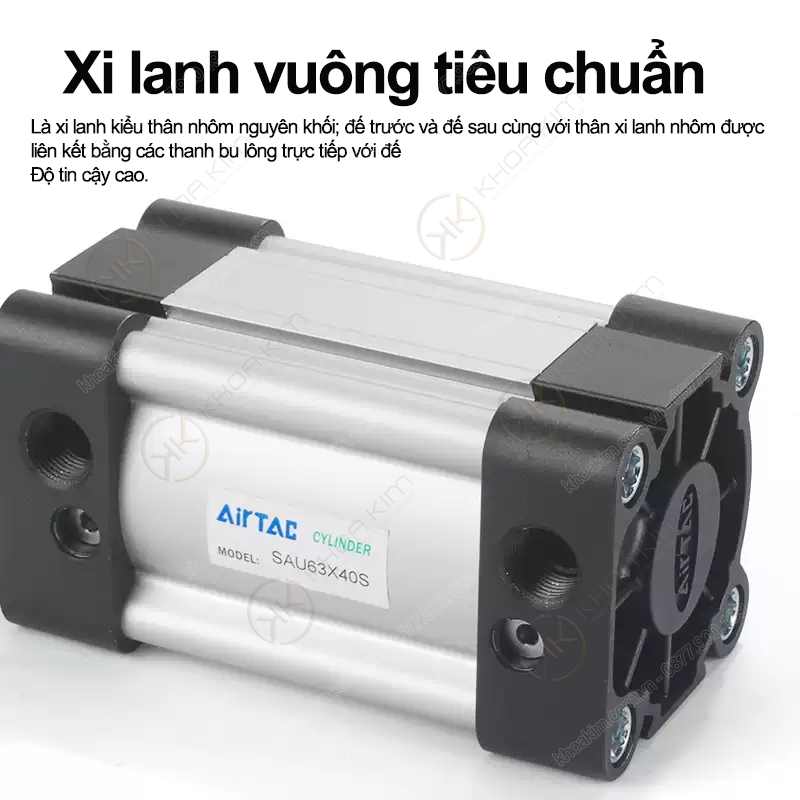

Xi lanh SAU Airtac – xi lanh vuông tiêu chuẩn, dải đường kính lớn, hành trình dài, dùng rộng rãi trong tự động hóa.

Xi lanh SAU Airtac là gì?

SAU là dòng xi lanh khí nén tiêu chuẩn của Airtac, thiết kế dạng vuông, ty tròn, cấu trúc chắc chắn, phù hợp cho các ứng dụng tác động thẳng như: đẩy, kéo, ép, kẹp, nâng hạ, căn chỉnh vị trí… trong dây chuyền sản xuất. Với dải đường kính từ Ø32 đến Ø100 mm và hành trình lên tới 1000 mm, SAU có thể đáp ứng từ các cơ cấu nhỏ trong máy đóng gói đến những hệ thống cần lực đẩy lớn, hành trình dài trong ngành cơ khí, kết cấu, lắp ráp công nghiệp. Xi lanh SAU được tối ưu để làm việc cùng van điện từ 5/2 – 5/3, bộ xử lý khí (lọc – điều áp – bôi trơn), cảm biến từ và hệ gá lắp tiêu chuẩn, giúp kỹ sư dễ thiết kế, dễ thay thế, dễ bảo trì.

Cấu tạo xi lanh SAU & nguyên lý hoạt động

1. Cấu tạo chính

Nòng xi lanh: nhôm/kim loại gia công chính xác, bề mặt trong xử lý mịn giảm ma sát.
Ty piston: thép mạ cứng, chịu uốn, chống ăn mòn, độ thẳng cao.
Piston & phớt: phớt chất lượng tốt giúp kín khí, giảm rò, tăng tuổi thọ.
Nắp trước/sau: liên kết chắc với nòng, chịu lực va đập cuối hành trình.
Cổng cấp/xả khí: kết nối với van điều khiển, có thể chọn ren phù hợp.
Rãnh/cảm biến từ (tùy cấu hình): gắn cảm biến hành trình, đọc vị trí piston.

2. Nguyên lý hoạt động

Khí nén được cấp vào một đầu xi lanh làm piston dịch chuyển đẩy/ kéo ty ra ngoài; đồng thời khí phía đối diện được xả ra môi trường qua van điện từ. Khi đảo chiều cấp khí, piston chuyển động ngược lại, tạo nên chu trình tiến – lùi liên tục. Tùy vào thiết kế mạch khí (van 5/2, 5/3, tiết lưu một chiều, giảm chấn…), xi lanh SAU có thể được điều chỉnh tốc độ, lực, điểm dừng và logic chuyển động theo nhu cầu thực tế.

Ưu điểm khi chọn xi lanh SAU Airtac cho dây chuyền

Dải kích thước rộng: chỉ với 1 series SAU đã phủ được Ø32–Ø100, nhiều mức hành trình.
Dễ thiết kế & nâng cấp: chuẩn của Airtac, nhiều phụ kiện gá lắp có sẵn.
Độ bền tốt trong môi trường công nghiệp: chịu được làm việc liên tục, nhịp cao.
Tiết kiệm chi phí vận hành: kín khí tốt, ít rò, giảm hao tổn khí nén.
Dễ thay thế: hệ mã rõ ràng theo “SAU + Ø + hành trình + S”, dễ tìm đúng model.

Thông số kỹ thuật cơ bản (tham khảo)

Hạng mục	Giá trị tham khảo
Đường kính nòng	Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm
Hành trình tiêu chuẩn	25 – 1000 mm (bước 25 mm/50 mm tùy mã)
Môi chất	Khí nén đã qua lọc, loại bỏ nước và bụi bẩn
Ứng dụng khuyến nghị	Đẩy sản phẩm, nâng hạ, ép, kẹp, chặn, gắp, căn chỉnh vị trí cơ cấu
Kết hợp van	Van 5/2 hoặc 5/3, điều khiển bằng điện/khí tùy yêu cầu hệ thống

Lưu ý: Thông số chi tiết (áp suất làm việc, lực đẩy, lực kéo, khối lượng) cần đối chiếu datasheet chính thức theo từng mã SAU cụ thể.

Hướng dẫn chọn mã xi lanh SAU nhanh & đúng

Xác định tải & lực cần thiết: từ đó chọn đường kính nòng (Ø32–Ø100) phù hợp.
Xác định hành trình làm việc: thêm dư 10–20% so với yêu cầu thực tế để dễ chỉnh.
Xác định môi trường lắp đặt: nhiệt độ, bụi, dầu… để chọn phương án bảo vệ.

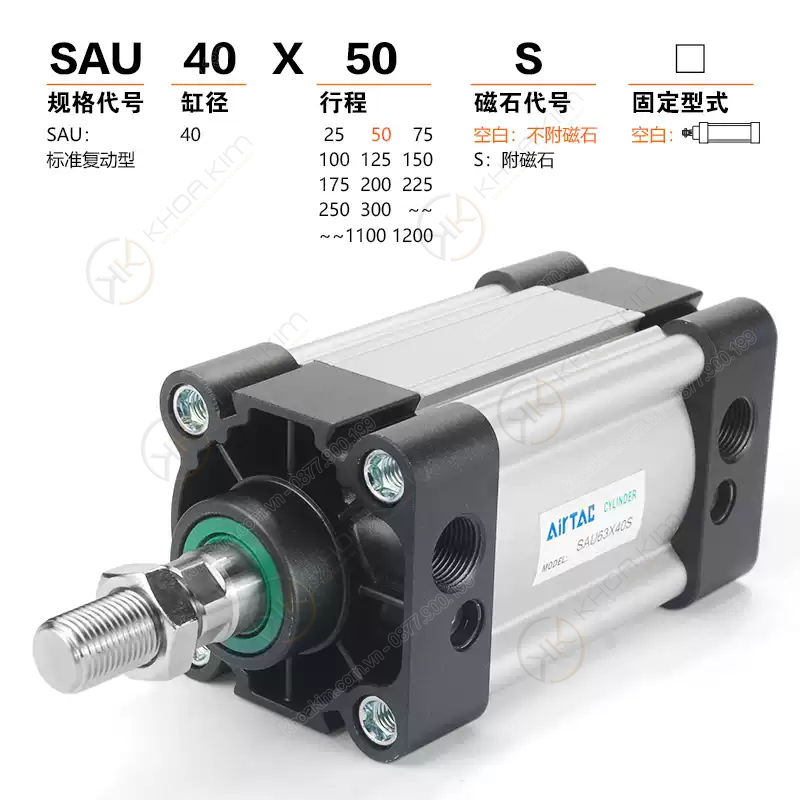

Chọn mã theo quy tắc: SAU[Ø][X][hành trình]S – ví dụ: SAU40X100S là xi lanh SAU, Ø40, hành trình 100 mm.
Tối ưu chi phí: nơi dùng nhiều, tải vừa nên ưu tiên Ø32/40/50; yêu cầu lực lớn/hành trình dài chọn Ø63/80/100.

Bảng mã xi lanh SAU Airtac theo đường kính & hành trình

Dưới đây là đầy đủ các mã SAU bạn cung cấp, chia theo đường kính nòng để tiện tra cứu & đặt hàng.

♓ Đường kính nòng 32 mm – SAU32X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU32X25S	32	25	Hành trình rất ngắn, cơ cấu kẹp/đẩy nhẹ.
SAU32X50S	32	50	Máy đóng gói nhỏ, đẩy sản phẩm.
SAU32X75S	32	75	Căn chỉnh, gắp đặt với biên độ trung bình.
SAU32X100S	32	100	Đẩy sản phẩm, ép nhẹ.
SAU32X125S	32	125	Máy lắp ráp, cơ cấu gắp.
SAU32X150S	32	150	Ứng dụng cần khoảng hành trình dài hơn.
SAU32X175S	32	175	Chuyển dịch chi tiết trên băng tải.
SAU32X200S	32	200	Máy gắp – đặt, bàn trượt nhỏ.
SAU32X250S	32	250	Cần hành trình tương đối dài, tải vừa.
SAU32X300S	32	300	Trượt dẫn hướng, dịch chuyển chi tiết.
SAU32X350S	32	350	Máy chuyên dụng hành trình dài.
SAU32X400S	32	400	Cần không gian dài nhưng tải không quá lớn.
SAU32X450S	32	450	Các cơ cấu nâng/hạ nhẹ.
SAU32X500S	32	500	Lắp máy theo chiều dài khung.
SAU32X600S	32	600	Chuyển động dài, tải tương đối nhỏ.
SAU32X700S	32	700	Máy custom, hành trình đặc biệt.
SAU32X800S	32	800	Các ứng dụng cần hành trình rất dài.
SAU32X900S	32	900	Cơ cấu dịch chuyển trên khung máy lớn.
SAU32X1000S	32	1000	Hành trình siêu dài, cần tính toán kỹ dẫn hướng.

♓ Đường kính xi lanh 40 mm – SAU40X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU40X25S	40	25	Kẹp, chặn, đẩy nhẹ, lực cao hơn Ø32.
SAU40X50S	40	50	Máy đóng gói, dán nhãn.
SAU40X75S	40	75	Đẩy sản phẩm kích thước vừa.
SAU40X100S	40	100	Lắp nhiều trong máy lắp ráp.
SAU40X125S	40	125	Tác dụng lực trung bình.
SAU40X150S	40	150	Cần hành trình vừa, tải vừa.
SAU40X175S	40	175	Máy gắp – đặt có tầm với rộng.
SAU40X200S	40	200	Cơ cấu đẩy, kéo dạng thanh trượt.
SAU40X250S	40	250	Dịch chuyển trên băng tải.
SAU40X300S	40	300	Lắp theo trục dài của máy.
SAU40X350S	40	350	Máy chuyên dụng hành trình dài.
SAU40X400S	40	400	Cần vừa lực vừa hành trình.
SAU40X450S	40	450	Nâng/hạ cụm chi tiết trung bình.
SAU40X500S	40	500	Khung máy có chiều dài lớn.
SAU40X600S	40	600	Chuyển động tuyến tính dài.
SAU40X700S	40	700	Thiết kế đặc biệt, tầm với xa.
SAU40X800S	40	800	Yêu cầu hành trình rất dài.
SAU40X900S	40	900	Cơ cấu chuyển dịch liên kết nhiều vị trí.
SAU40X1000S	40	1000	Hành trình siêu dài, cần dẫn hướng chắc chắn.

♓ Đường kính xi lanh 50 mm – SAU50X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU50X25S	50	25	Kẹp/ép lực lớn trong hành trình ngắn.
SAU50X50S	50	50	Máy ép, dập chi tiết nhỏ.
SAU50X75S	50	75	Đẩy chi tiết nặng hơn, tốc độ vừa.
SAU50X100S	50	100	Hành trình 100 mm – gợi ý phổ biến cho máy lắp ráp/tải trung bình.
SAU50X125S	50	125	Ứng dụng cần vừa lực vừa hành trình.
SAU50X150S	50	150	Cơ cấu nâng/hạ tải vừa.
SAU50X175S	50	175	Bàn trượt dẫn hướng có tải.
SAU50X200S	50	200	Lực đẩy lớn hơn Ø40, hành trình 200.
SAU50X250S	50	250	Đường chuyển động dài, tải trung bình.
SAU50X300S	50	300	Máy ép – nén hành trình dài.
SAU50X350S	50	350	Khung máy lớn, cần lực ổn định.
SAU50X400S	50	400	Lắp dọc trục máy, tải vừa-nặng.
SAU50X450S	50	450	Cơ cấu đẩy dài, cần bền vững.
SAU50X500S	50	500	Các ứng dụng bán nặng.
SAU50X600S	50	600	Dịch chuyển tuyến tính dài, có dẫn hướng.
SAU50X700S	50	700	Thiết bị đặc thù, cần hành trình dài.
SAU50X800S	50	800	Bàn trượt dài nhiều điểm dừng.
SAU50X900S	50	900	Ứng dụng đặc biệt trên khung máy dài.
SAU50X1000S	50	1000	Hành trình siêu dài, lưu ý dùng dẫn hướng ngoài.

♓ Đường kính xi lanh 63 mm – SAU63X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU63X25S	63	25	Lực lớn trong hành trình rất ngắn.
SAU63X50S	63	50	Ép, nén, kẹp chi tiết nặng.
SAU63X75S	63	75	Nâng/hạ cụm nặng nhỏ.
SAU63X100S	63	100	Máy ép, dập, đột trong phạm vi 100 mm.
SAU63X125S	63	125	Tác dụng lực lớn, hành trình trung bình.
SAU63X150S	63	150	Lắp trong máy ép, máy nén.
SAU63X175S	63	175	Cơ cấu nâng/hạ tải nặng hơn.
SAU63X200S	63	200	Đẩy/kéo tải nặng hành trình 200.
SAU63X250S	63	250	Hệ thống nâng – đẩy có tải.
SAU63X300S	63	300	Chuyển động dài, tải nặng.
SAU63X350S	63	350	Khung máy lớn, yêu cầu lực cao.
SAU63X400S	63	400	Ứng dụng công nghiệp nặng vừa.
SAU63X450S	63	450	Máy custom, lực & hành trình đều lớn.
SAU63X500S	63	500	Nâng/hạ cụm, bàn trượt nặng.
SAU63X600S	63	600	Hệ thống dịch chuyển tuyến tính dài.
SAU63X700S	63	700	Thiết kế đặc biệt, hành trình dài.
SAU63X800S	63	800	Dịch chuyển tải lớn trên khoảng dài.
SAU63X900S	63	900	Khung máy lớn, nhiều điểm thao tác.
SAU63X1000S	63	1000	Hành trình cực dài, luôn cần dẫn hướng ngoài.

♓ Đường kính xi lanh 80 mm – SAU80X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU80X25S	80	25	Ép/kẹp tải rất lớn, hành trình ngắn.
SAU80X50S	80	50	Máy ép, nén, dập công nghiệp nặng.
SAU80X75S	80	75	Tác dụng lực lớn hành trình trung bình.
SAU80X100S	80	100	Máy ép, nâng, kẹp tải nặng.
SAU80X125S	80	125	Cần lực đẩy cao với biên độ 125.
SAU80X150S	80	150	Nâng/hạ, ép tải trọng lớn.
SAU80X175S	80	175	Hệ thống nâng – đẩy nặng.
SAU80X200S	80	200	Cơ cấu đẩy, nén hành trình dài.
SAU80X250S	80	250	Xử lý tải nặng di chuyển dài.
SAU80X300S	80	300	Ứng dụng công nghiệp nặng.
SAU80X350S	80	350	Khung máy lớn, cần lực rất cao.
SAU80X400S	80	400	Đẩy, nâng cụm nặng hành trình 400.
SAU80X450S	80	450	Tải nặng, hành trình dài.
SAU80X500S	80	500	Cơ cấu nâng/hạ, kéo/đẩy khối lượng lớn.
SAU80X600S	80	600	Hệ thống cơ khí nặng, hành trình dài.
SAU80X700S	80	700	Máy custom, nâng/đẩy tải rất nặng.
SAU80X800S	80	800	Chuyển động dài, tải cực lớn.
SAU80X900S	80	900	Ứng dụng khung thép, kết cấu lớn.
SAU80X1000S	80	1000	Hành trình cực dài, luôn cần dẫn hướng & tính toán cơ khí kỹ.

♓ Đường kính xi lanh 100 mm – SAU100X…S ♓

Model	Đường kính (mm)	Hành trình (mm)	Gợi ý ứng dụng
SAU100X25S	100	25	Lực cực lớn trên hành trình ngắn.
SAU100X50S	100	50	Máy ép – nén, dập mạnh.
SAU100X75S	100	75	Ứng dụng cần lực rất lớn, hành trình vừa.
SAU100X100S	100	100	Ép, nâng, kẹp tải trọng rất nặng.
SAU100X125S	100	125	Thiết bị cơ khí nặng, hành trình trung bình.
SAU100X150S	100	150	Nâng/hạ cụm nặng, bàn nâng khí nén.
SAU100X175S	100	175	Cơ cấu nén/đẩy tải trọng lớn.
SAU100X200S	100	200	Máy ép, dập hành trình 200.
SAU100X250S	100	250	Hệ thống nâng, đẩy công nghiệp nặng.
SAU100X300S	100	300	Chuyển động dài, tải rất lớn.
SAU100X350S	100	350	Cơ cấu trên khung thép lớn.
SAU100X400S	100	400	Ứng dụng công nghiệp nặng, hành trình dài.
SAU100X450S	100	450	Máy custom lực & hành trình đều rất lớn.
SAU100X500S	100	500	Nâng/hạ kết cấu nặng, bàn nâng.
SAU100X600S	100	600	Dịch chuyển tải cực lớn trên hành trình dài.
SAU100X700S	100	700	Thiết bị đặc biệt, yêu cầu tính toán cơ khí kỹ.
SAU100X800S	100	800	Cơ cấu nâng, đẩy, kéo trong khung lớn.
SAU100X900S	100	900	Chuyển động rất dài, tải nặng đặc biệt.
SAU100X1000S	100	1000	Hành trình cực dài – luôn cần tính toán dẫn hướng, độ võng, an toàn.

Ứng dụng thực tế của xi lanh SAU Airtac

Máy đóng gói, máy dán nhãn, máy in, máy chiết rót – cơ cấu đẩy, chặn, kẹp.
Robot gắp – đặt, bàn trượt tuyến tính, cơ cấu phân loại sản phẩm.
Ngành cơ khí, kết cấu: nâng/hạ, ép, căn chỉnh chi tiết.
Dây chuyền lắp ráp điện tử, thực phẩm, dược, đồ uống.
Ứng dụng custom: bàn nâng, bệ dịch chuyển, cơ cấu khóa – chốt bằng khí nén.

Câu hỏi thường gặp về xi lanh SAU Airtac

Làm sao đọc đúng mã SAU32X100S, SAU50X200S…?

Cấu trúc mã cơ bản: SAU[đường kính][X][hành trình]S. Ví dụ: SAU40X150S = xi lanh SAU, đường kính Ø40 mm, hành trình 150 mm.

Chọn đường kính nòng như thế nào cho phù hợp?

Quy tắc nhanh: tải nhỏ – vừa chọn Ø32/40; tải vừa – khá chọn Ø50/63; tải lớn/nặng chọn Ø80/100. Nên cung cấp trọng lượng tải + áp suất dự kiến để kỹ sư tính lực & chọn đúng cỡ.

Hành trình dài (trên 600–1000 mm) có dùng an toàn không?

Có thể dùng, nhưng bắt buộc phải tính toán dẫn hướng ngoài, độ võng ty, vận tốc, va đập cuối hành trình… để tránh cong ty, rung, hoặc mỏi cơ khí. Với các hành trình từ 600 mm trở lên, nên trao đổi trực tiếp với kỹ sư kỹ thuật trước khi đặt hàng.

Liên hệ tư vấn & báo giá xi lanh SAU Airtac chính hãng

Gửi mã SAU32/40/50/63/80/100 + hành trình hoặc chỉ cần cung cấp lực – hành trình – không gian lắp, kỹ sư CNC Motion sẽ giúp bạn chọn đúng model, báo giá nhanh, hàng chuẩn Airtac.
