Tính năng nổi bật:

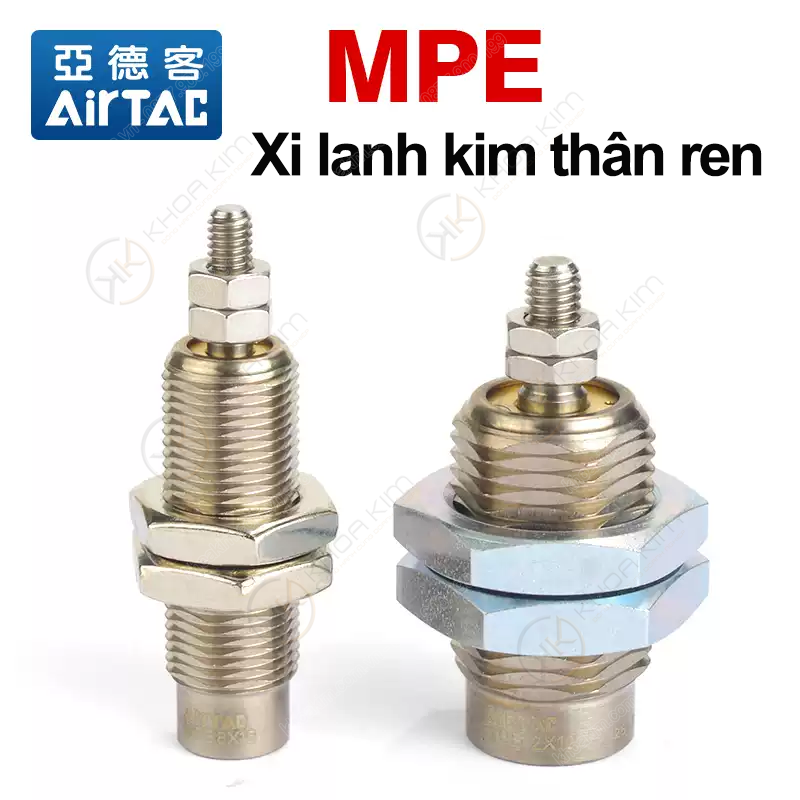

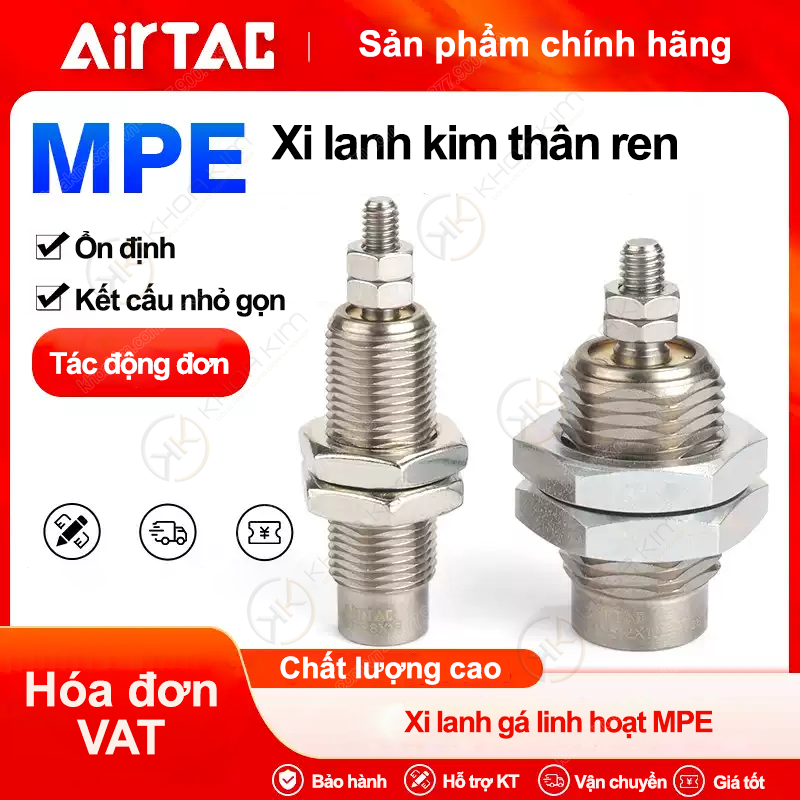

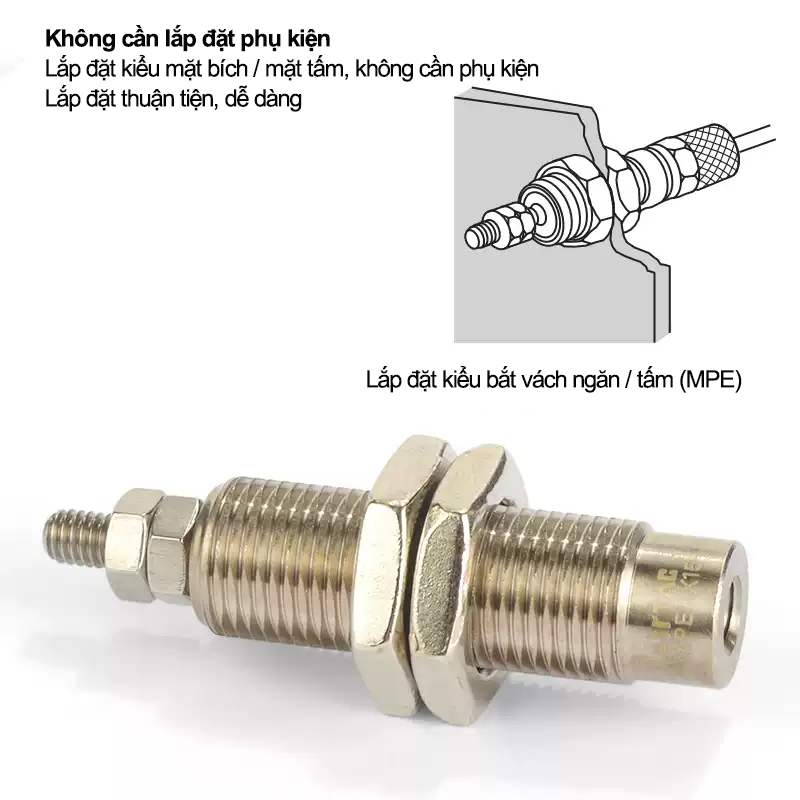

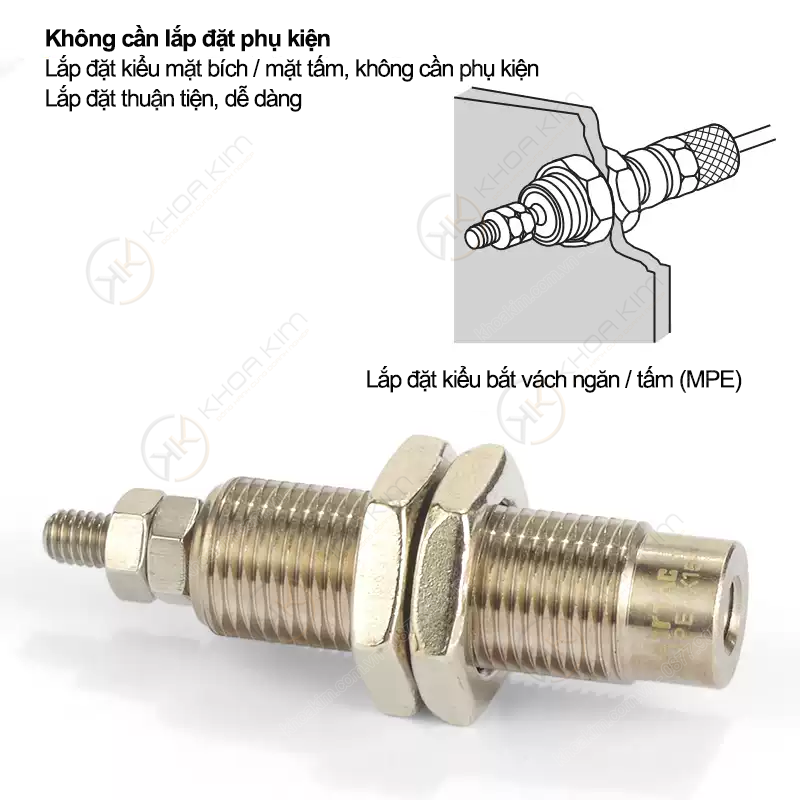

Xi lanh MPE – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén mini gá linh hoạt, được thiết kế chuyên dụng cho các hệ thống tự động hóa yêu cầu kích thước nhỏ gọn, hành trình ngắn và tốc độ phản hồi nhanh. Với kiểu dáng thân trụ ren đặc trưng, xi lanh MPE Airtac cho phép lắp đặt trực tiếp qua vách hoặc tấm mà không cần nhiều phụ kiện, giúp đơn giản hóa quá trình thi công và tối ưu không gian lắp đặt trong các cụm máy chật hẹp.

Sản phẩm có dải đường kính phổ biến từ Ø6 đến Ø16 cùng các mức hành trình ngắn như 5mm, 10mm, 15mm, phù hợp cho các ứng dụng cần thao tác nhanh như cơ cấu chặn – đẩy – kẹp – định vị trong dây chuyền tự động, máy đóng gói, thiết bị điện tử và jig gá chính xác. Nhờ thiết kế tối ưu, xi lanh MPE giúp tăng tốc độ chu kỳ, giảm rung và hạn chế va đập so với các dòng xi lanh hành trình dài truyền thống.

Được chế tạo từ vật liệu chất lượng cao, gia công chính xác và trang bị hệ thống phớt kín khí bền bỉ, xi lanh MPE Airtac đảm bảo vận hành ổn định, êm ái và tuổi thọ cao trong môi trường công nghiệp liên tục. Ngoài ra, sản phẩm còn có nhiều biến thể phù hợp với các tiêu chuẩn lắp đặt khác nhau, giúp dễ dàng thay thế và bảo trì. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh toàn quốc.

Xi lanh MPE – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh gá linh hoạt Thẻ: Airtac chính hãng, ben hơi, Xi lanh gá linh hoạt, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MPE Series – Xi lanh gá linh hoạt Airtac (Flexible Mounting Mini Cylinder)

Thiết kế gá lắp linh hoạt: dễ lắp theo nhiều phương án, phù hợp không gian hẹp.
Kích thước nhỏ – hành trình ngắn: tối ưu cho cơ cấu chặn, đẩy, kẹp, định vị.
Phản hồi nhanh: đáp ứng chu kỳ cao trong dây chuyền tự động.
Đa dạng đường kính: Ø6, Ø8, Ø10, Ø12, Ø16 với hành trình 5/10/15 mm.
Hai biến thể mã: MPE… và MPE…N (tùy tiêu chuẩn/biến thể ứng dụng và kho phụ tùng).

Xi lanh mini Gá linh hoạt Hành trình 5–15 mm Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac, van điện từ, cút nối nhanh, ống khí PU/PA, bộ xử lý khí (lọc – điều áp – bôi trơn) cho tự động hóa.

MPE Series – xi lanh mini hành trình ngắn, lắp gọn, phù hợp cơ cấu kẹp/đẩy/chặn.

Xi lanh gá linh hoạt MPE Airtac là gì?

MPE Series là dòng xi lanh mini hành trình ngắn của Airtac, được tối ưu cho các cơ cấu chặn – đẩy – kẹp – định vị trong không gian lắp đặt hạn chế. Tên gọi “gá linh hoạt” (flexible mounting) nhấn mạnh khả năng lắp theo nhiều phương án nhờ thiết kế thân gọn và bố trí vị trí gá hợp lý, giúp kỹ sư triển khai nhanh trên jig/fixture, bàn máy, cụm gắp đặt và mô-đun tự động. Trong thực tế sản xuất, MPE thường được dùng như một “actuator nhỏ gọn” để tạo thao tác ngắn nhưng lặp lại tốc độ cao: chặn sản phẩm, đẩy tách phôi, khóa định vị, kẹp giữ tạm, gạt phân loại… Ở các bài toán này, xi lanh hành trình 5–15 mm giúp tăng tốc độ chu kỳ và giảm rung/va đập so với dùng xi lanh hành trình dài.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: kết cấu gọn, dễ bố trí gá lắp theo nhiều hướng.
Piston & ty: truyền lực ra ngoài, phù hợp thao tác đẩy/kẹp ngắn.
Phớt làm kín: đảm bảo độ kín khí, giảm rò rỉ và ổn định lực.
Lò xo/đệm: hỗ trợ vận hành êm trong hành trình ngắn (tùy cấu hình).
Cổng cấp khí: kết nối với van điện từ qua ống khí và cút nối nhanh.

Nguyên lý hoạt động (tổng quan)

Khi cấp khí vào buồng làm việc, áp suất tác động lên piston tạo lực đẩy ty ra ngoài. Khi chuyển trạng thái van (đảo chiều/xả), piston di chuyển về vị trí ban đầu. Với hành trình ngắn 5–15 mm, MPE cho phản hồi nhanh và ít “trễ” cơ khí, đặc biệt phù hợp các cơ cấu cần nhịp cao.

Gợi ý: để tối ưu độ bền phớt và lực ổn định, nên dùng khí sạch qua FRL và chọn áp suất theo khuyến nghị hệ thống.

Vì sao nên chọn MPE cho cơ cấu kẹp/đẩy/chặn?

Siêu gọn: dễ bố trí trong jig/fixture, bàn máy nhỏ, mô-đun tự động.
Hành trình ngắn – nhịp cao: tăng tốc độ chu kỳ, giảm thời gian chờ.
Gá linh hoạt: thuận tiện thiết kế cơ khí theo nhiều phương án lắp.
Đa dạng cỡ Ø: từ Ø6 đến Ø16, dễ chọn theo lực cần thiết.
Dễ thay thế, sẵn hàng: phù hợp chuẩn hóa vật tư bảo trì nhà máy.

Thông số chọn nhanh (gợi ý kỹ sư)

Hạng mục	Giá trị / Gợi ý
Đường kính (bore)	Ø6 / Ø8 / Ø10 / Ø12 / Ø16
Hành trình	5 / 10 / 15 mm
Ứng dụng phù hợp	Chặn sản phẩm, đẩy tách phôi, kẹp giữ tạm, gạt phân loại
Chọn bore theo lực	Cần lực lớn hơn → tăng bore (Ø12/Ø16); ưu tiên nhịp nhanh → bore vừa đủ
Biến thể mã “N”	MPE…N: thường dùng để phân biệt biến thể/tiêu chuẩn series theo kho hoặc cấu hình; nên đối chiếu theo nhu cầu lắp đặt thực tế.

Bảng mã sản phẩm đầy đủ – Xi lanh gá linh hoạt Airtac MPE Series

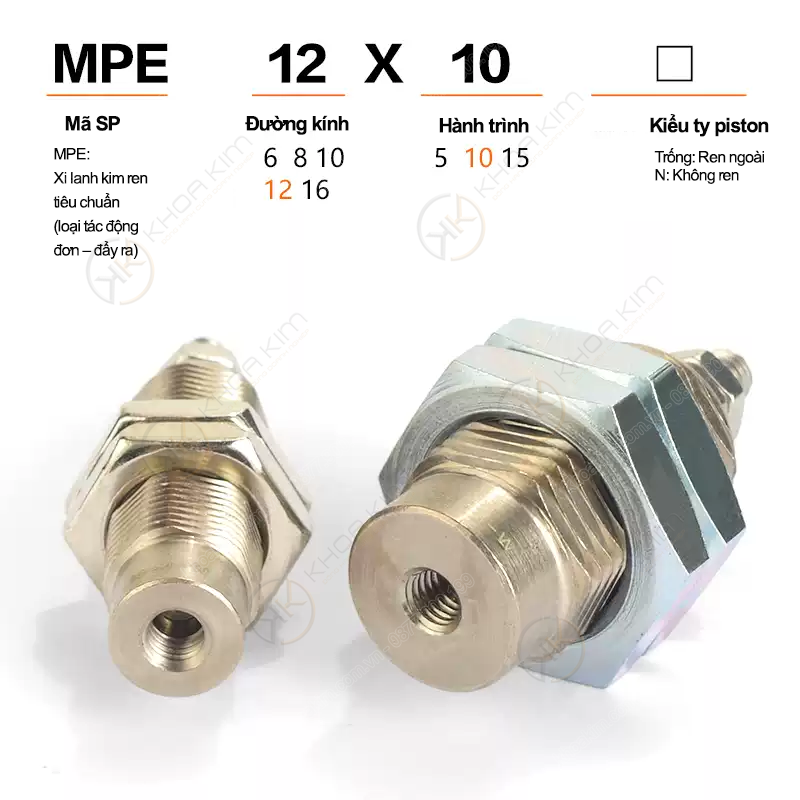

Mã MPE được hiểu theo cấu trúc: MPE [Ø] X [Hành trình]. Ví dụ: MPE10X15 = bore Ø10, hành trình 15 mm. Biến thể …N là mã phân nhánh (tùy tiêu chuẩn/phiên bản).

Nhóm MPE (tiêu chuẩn)

Ø (mm)	Hành trình 5	Hành trình 10	Hành trình 15
Ø6	MPE6X5	MPE6X10	MPE6X15
Ø8	MPE8X5	MPE8X10	MPE8X15
Ø10	MPE10X5	MPE10X10	MPE10X15
Ø12	MPE12X5	MPE12X10	MPE12X15
Ø16	MPE16X5	MPE16X10	MPE16X15

Nhóm MPE…N (biến thể N)

Ø (mm)	Hành trình 5	Hành trình 10	Hành trình 15
Ø6	MPE6X5N	MPE6X10N	MPE6X15N
Ø8	MPE8X5N	MPE8X10N	MPE8X15N
Ø10	MPE10X5N	MPE10X10N	MPE10X15N
Ø12	MPE12X5N	MPE12X10N	MPE12X15N
Ø16	MPE16X5N	MPE16X10N	MPE16X15N

Hướng dẫn lắp đặt & vận hành để bền lâu

Chọn đúng bore theo lực: đừng chọn quá lớn nếu không cần – tránh tốn khí và tăng va đập.
Chọn đúng hành trình: 5/10/15 mm theo đúng hành trình thao tác; hạn chế “đẩy dư”.
Đảm bảo khí sạch: dùng FRL để lọc – điều áp – bôi trơn (nếu yêu cầu) giúp tăng tuổi thọ phớt.
Lắp đúng đồng trục: ty làm việc lệch tâm dễ mòn phớt, giảm lực và gây kẹt.
Dùng tiết lưu phù hợp: nếu cần tốc độ/êm hơn, dùng van tiết lưu để chỉnh tốc độ ra/vào.

Mẹo: Với cơ cấu chặn sản phẩm tốc độ cao, nên chỉnh tốc độ + thêm đệm cơ khí hoặc giảm chấn phù hợp để tránh va đập.

Ứng dụng tiêu biểu của xi lanh MPE

Chặn sản phẩm trên băng tải, cơ cấu “stopper” hành trình ngắn.
Đẩy tách phôi, gạt phân loại (sorting), đẩy định hướng.
Kẹp giữ tạm trong jig lắp ráp, đồ gá kiểm tra.
Cơ cấu khóa định vị, gạt cảm biến/đòn bẩy, thao tác phụ trợ.
Máy đóng gói, dán nhãn, chiết rót – nơi cần nhịp cao và không gian nhỏ.

Câu hỏi thường gặp (FAQ)

MPE phù hợp nhất cho bài toán nào?

MPE phù hợp nhất cho các thao tác hành trình ngắn như chặn, đẩy, gạt, kẹp tạm… nơi cần tốc độ cao và lắp đặt gọn.

Nên chọn Ø6/Ø8/Ø10/Ø12/Ø16 thế nào?

Chọn theo lực yêu cầu: lực càng lớn → chọn bore lớn hơn. Với cơ cấu nhịp nhanh, nên chọn bore “vừa đủ” để giảm tiêu hao khí và giảm va đập.

MPE…N khác MPE thường ở điểm nào?

“N” thường được dùng để phân biệt biến thể/tiêu chuẩn của dòng MPE theo hệ mã kho hoặc cấu hình sản phẩm. Khi mua thay thế, bạn nên cung cấp mã đầy đủ và ảnh lắp đặt để đối chiếu đúng phiên bản.
