Tính năng nổi bật:

Xi lanh MDJ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén mini tích hợp cơ cấu điều chỉnh hành trình (adjustable stroke) và thiết kế gá lắp linh hoạt, tối ưu cho các hệ thống tự động hóa cần độ chính xác cao trong không gian hạn chế. Với cấu trúc thân nhỏ gọn, MDJ Airtac cho phép lắp đặt đa dạng theo nhiều phương án như gá cạnh, gá đáy hoặc tích hợp trực tiếp vào cụm máy, giúp tối ưu bố trí thiết bị và tiết kiệm diện tích.

Điểm nổi bật của xi lanh MDJ là khả năng tinh chỉnh hành trình linh hoạt, cho phép điều chỉnh chính xác điểm dừng piston phù hợp với từng yêu cầu cơ cấu như kẹp – chặn – đẩy – ép – định vị. Nhờ đó, thiết bị giúp giảm va đập, hạn chế sai lệch cơ khí, tăng độ ổn định và kéo dài tuổi thọ hệ thống. Sản phẩm có nhiều tùy chọn đường kính từ Ø6 đến Ø32 và các mức hành trình điều chỉnh (-10S / -20S / -30S), đáp ứng đa dạng nhu cầu ứng dụng trong máy đóng gói, lắp ráp, jig gá kiểm tra, cơ cấu cấp phôi và dây chuyền tự động hóa.

Được chế tạo từ hợp kim nhôm chất lượng cao, gia công chính xác, xi lanh MDJ Airtac đảm bảo độ kín khí tốt, vận hành êm ái, bền bỉ trong môi trường công nghiệp liên tục. Việc sử dụng sản phẩm chính hãng giúp đảm bảo hiệu suất, giảm chi phí bảo trì và nâng cao độ tin cậy hệ thống. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc.

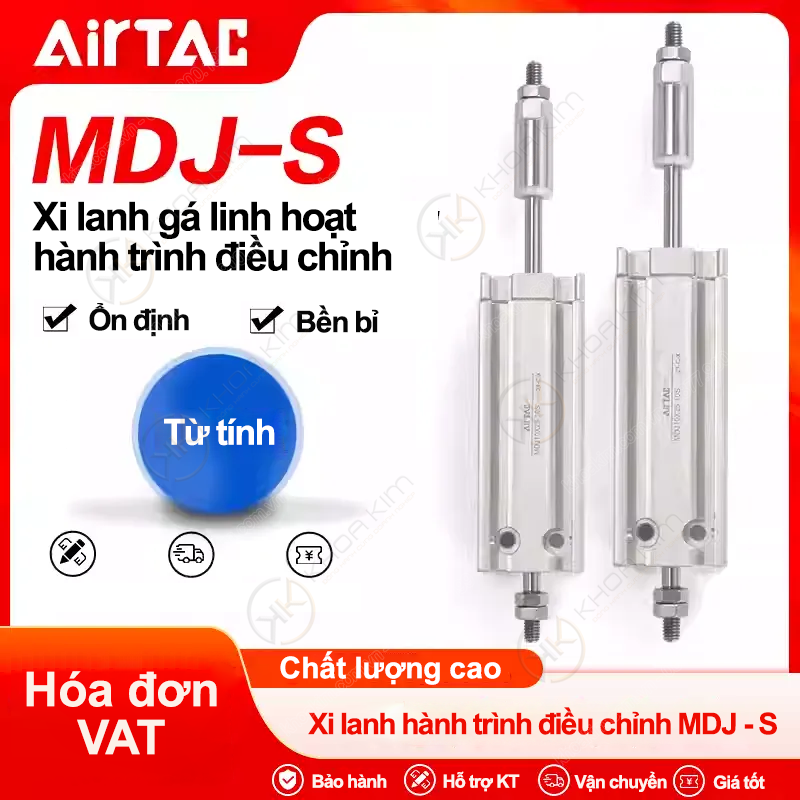

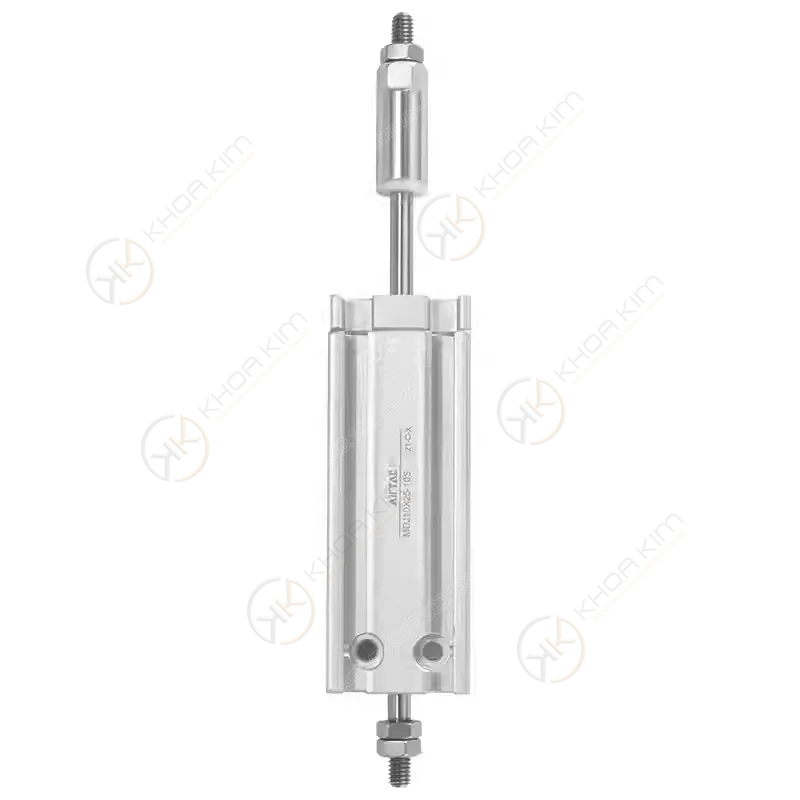

Xi lanh MDJ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh gá linh hoạt Thẻ: Airtac chính hãng, ben hơi, Xi lanh gá linh hoạt, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

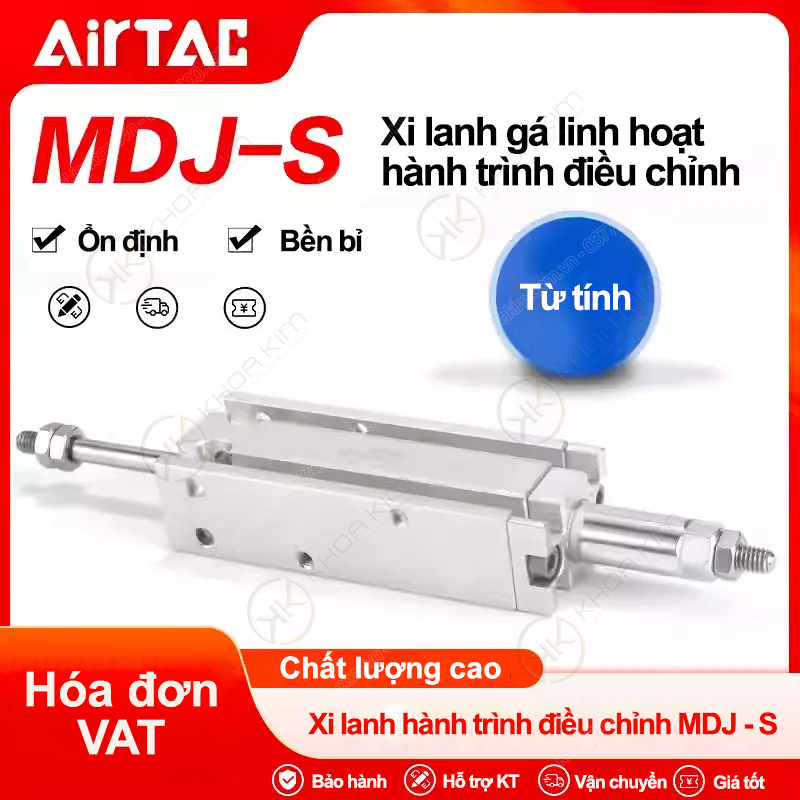

MDJ Series – Xi lanh gá linh hoạt hành trình điều chỉnh Airtac (Adjustable Stroke, Flexible Mount)

Hành trình điều chỉnh linh hoạt: tối ưu vị trí dừng/đẩy trong các cơ cấu gắp – chặn – ép – định vị.

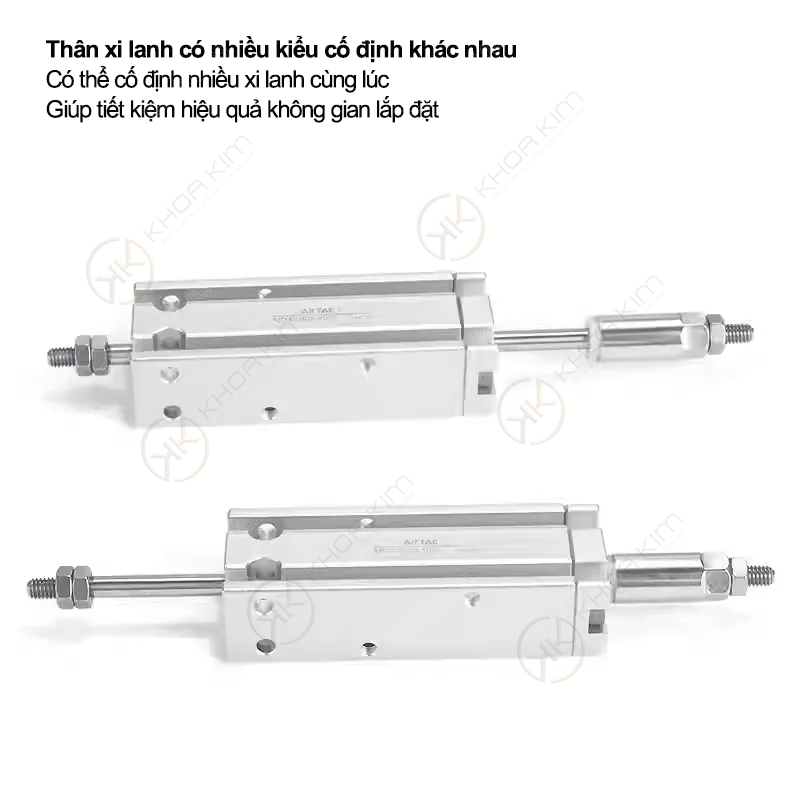

Gá lắp linh hoạt: phù hợp không gian hẹp, dễ tích hợp lên đồ gá, jig, cụm cơ cấu tự động.
Độ lặp tốt – ổn định: phù hợp các bài toán cần chỉnh tinh hành trình mà vẫn giữ độ tin cậy vận hành.
Nhiều đường kính (bore): Ø6, Ø10, Ø16, Ø20, Ø25, Ø32.
Nhiều mức “S” hành trình: -10S / -20S / -30S cho nhu cầu điều chỉnh khác nhau.

Xi lanh Airtac MDJ Gá linh hoạt Hành trình điều chỉnh Ø6–Ø32 -10S / -20S / -30S

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: MDJ, MAL, SDA, SC, TN… kèm phụ kiện gá, van điện từ, cút nối nhanh, ống khí.

MDJ Series – xi lanh nhỏ gọn, gá linh hoạt, tối ưu bài toán chỉnh hành trình trong đồ gá & tự động hóa.

Xi lanh gá linh hoạt hành trình điều chỉnh MDJ Airtac là gì?

MDJ Series là dòng xi lanh khí nén của Airtac được thiết kế cho các cơ cấu cần điều chỉnh hành trình một cách linh hoạt. Trong thực tế lắp máy, không phải lúc nào hành trình tiêu chuẩn cũng “vừa khít” với đồ gá hoặc phôi. MDJ cho phép kỹ sư dễ dàng tinh chỉnh hành trình để:

Đạt đúng vị trí dừng khi chặn – đẩy – kẹp – định vị
Hạn chế va chạm, tránh ép quá lực lên cơ cấu/chi tiết
Tối ưu độ ổn định và độ lặp trong chu kỳ chạy nhịp
Giảm thời gian “canh chỉnh” khi thay đổi phôi hoặc thay đổi layout

Dòng MDJ thường được chọn cho các máy lắp ráp, máy đóng gói, đồ gá kiểm tra (fixture), cơ cấu cấp phôi, cơ cấu chặn hành trình trên băng tải… nơi cần chỉnh tinh nhưng vẫn yêu cầu gọn và bền.

Cấu tạo & nguyên lý điều chỉnh hành trình

Thành phần chính

Thân xi lanh: thiết kế nhỏ gọn, dễ bố trí trên cụm gá.
Piston & ty: chuyển động tuyến tính, truyền lực ổn định.
Cụm điều chỉnh hành trình: cho phép tinh chỉnh điểm dừng (tùy biến thể -10S/-20S/-30S).
Gioăng/phớt làm kín: giảm rò khí, giúp xi lanh vận hành ổn định.
Cụm gá linh hoạt: hỗ trợ lắp nhanh lên đồ gá/jig và tối ưu không gian.

Nguyên lý hoạt động

Xi lanh nhận khí nén qua cổng cấp, piston di chuyển kéo/đẩy ty để tạo lực tuyến tính. Điểm khác biệt của MDJ là cho phép canh chỉnh điểm dừng theo yêu cầu lắp máy, nhờ đó dễ đạt hành trình “vừa đủ” cho từng cụm cơ cấu.

Mẹo thực tế: Khi cần tối ưu độ lặp, hãy cố định vị trí điều chỉnh sau khi canh chỉnh và kiểm tra lại dưới áp vận hành.

Vì sao nên chọn MDJ cho đồ gá và cơ cấu tự động?

Giảm thời gian set-up: chỉnh hành trình nhanh, rút ngắn thời gian lắp máy.
Tối ưu độ an toàn cơ khí: tránh đẩy quá hành trình gây va chạm, giảm hư hại đồ gá.
Tăng độ ổn định chu kỳ: phù hợp máy chạy nhịp, lặp lại nhiều lần.
Đa dạng bore & hành trình: dễ chọn theo lực yêu cầu và không gian lắp đặt.
Chi phí hiệu quả: tối ưu thay vì phải “đặt hành trình đặc biệt” hoặc sửa cơ khí đồ gá.

Thông số kỹ thuật (tham khảo)

Hạng mục	Mô tả
Dòng sản phẩm	Airtac MDJ – xi lanh gá linh hoạt, hành trình điều chỉnh
Đường kính piston (bore)	Ø6 / Ø10 / Ø16 / Ø20 / Ø25 / Ø32
Hành trình	Nhiều mức theo mã (X5…X70), kèm hậu tố -10S / -20S / -30S
Ứng dụng	Đồ gá, jig, chặn, đẩy, kẹp, định vị, cấp phôi

Lưu ý: Nếu bạn cần đối chiếu lực đẩy, ren cổng, kích thước lắp đặt (bản vẽ) theo từng bore/hành trình, hãy gửi đúng mã MDJ để kỹ sư tra datasheet chính xác.

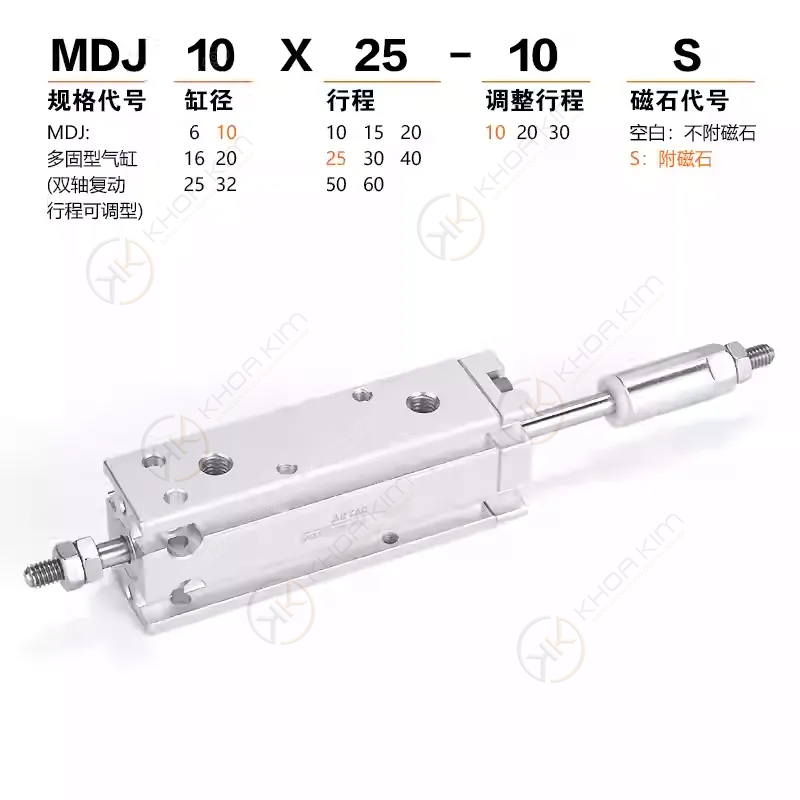

Cách đọc mã xi lanh MDJ (để chọn đúng nhanh)

MDJ: Series xi lanh gá linh hoạt hành trình điều chỉnh.
MDJ20: đường kính piston Ø20.
X40: hành trình danh nghĩa 40 mm.
-10S / -20S / -30S: nhóm biến thể mức điều chỉnh/chuẩn “S” theo series (phân loại theo nhu cầu canh chỉnh).

Mẹo chọn nhanh: Nếu bạn đã có đồ gá và chỉ cần “canh hành trình” để tránh chạm, hãy chọn đúng bore theo lực và chọn dải hành trình gần nhất, sau đó dùng phần điều chỉnh để canh chính xác.

Bảng mã sản phẩm đầy đủ – Xi lanh MDJ Airtac

Danh sách dưới đây đã tổng hợp đầy đủ toàn bộ mã bạn cung cấp, chia theo hậu tố -10S / -20S / -30S để dễ tra cứu và đặt hàng.

Nhóm MDJ -10S

Bore	Mã sản phẩm (đầy đủ)
Ø6	MDJ6X5-10S MDJ6X10-10S MDJ6X15-10S MDJ6X20-10S MDJ6X25-10S MDJ6X30-10S MDJ6X35-10S MDJ6X40-10S
Ø10	MDJ10X5-10S MDJ10X10-10S MDJ10X15-10S MDJ10X20-10S MDJ10X25-10S MDJ10X30-10S MDJ10X35-10S MDJ10X40-10S
Ø16	MDJ16X5-10S MDJ16X10-10S MDJ16X15-10S MDJ16X20-10S MDJ16X25-10S MDJ16X30-10S MDJ16X35-10S MDJ16X40-10S MDJ16X45-10S MDJ16X50-10S MDJ16X60-10S
Ø20	MDJ20X5-10S MDJ20X10-10S MDJ20X15-10S MDJ20X20-10S MDJ20X25-10S MDJ20X30-10S MDJ20X35-10S MDJ20X40-10S MDJ20X45-10S MDJ20X50-10S MDJ20X60-10S MDJ20X70-10S
Ø25	MDJ25X5-10S MDJ25X10-10S MDJ25X15-10S MDJ25X20-10S MDJ25X25-10S MDJ25X30-10S MDJ25X35-10S MDJ25X40-10S MDJ25X45-10S MDJ25X50-10S MDJ25X60-10S MDJ25X70-10S
Ø32	MDJ32X5-10S MDJ32X10-10S MDJ32X15-10S MDJ32X20-10S MDJ32X25-10S MDJ32X30-10S MDJ32X35-10S MDJ32X40-10S MDJ32X45-10S MDJ32X50-10S MDJ32X60-10S MDJ32X70-10S

Nhóm MDJ -20S

Bore	Mã sản phẩm (đầy đủ)
Ø6	MDJ6X15-20S MDJ6X20-20S MDJ6X25-20S MDJ6X30-20S MDJ6X35-20S MDJ6X40-20S
Ø10	MDJ10X15-20S MDJ10X20-20S MDJ10X25-20S MDJ10X30-20S MDJ10X35-20S MDJ10X40-20S
Ø16	MDJ16X15-20S MDJ16X20-20S MDJ16X25-20S MDJ16X30-20S MDJ16X35-20S MDJ16X40-20S MDJ16X45-20S MDJ16X50-20S MDJ16X60-20S
Ø20	MDJ20X15-20S MDJ20X20-20S MDJ20X25-20S MDJ20X30-20S MDJ20X35-20S MDJ20X40-20S MDJ20X45-20S MDJ20X50-20S MDJ20X60-20S MDJ20X70-20S
Ø25	MDJ25X15-20S MDJ25X20-20S MDJ25X25-20S MDJ25X30-20S MDJ25X35-20S MDJ25X40-20S MDJ25X45-20S MDJ25X50-20S MDJ25X60-20S MDJ25X70-20S
Ø32	MDJ32X15-20S MDJ32X20-20S MDJ32X25-20S MDJ32X30-20S MDJ32X35-20S MDJ32X40-20S MDJ32X45-20S MDJ32X50-20S MDJ32X60-20S MDJ32X70-20S

Nhóm MDJ -30S

Bore	Mã sản phẩm (đầy đủ)
Ø6	MDJ6X25-30S MDJ6X30-30S MDJ6X35-30S MDJ6X40-30S
Ø10	MDJ10X25-30S MDJ10X30-30S MDJ10X35-30S MDJ10X40-30S
Ø16	MDJ16X25-30S MDJ16X30-30S MDJ16X35-30S MDJ16X40-30S MDJ16X45-30S MDJ16X50-30S MDJ16X60-30S
Ø20	MDJ20X25-30S MDJ20X30-30S MDJ20X35-30S MDJ20X40-30S MDJ20X45-30S MDJ20X50-30S MDJ20X60-30S MDJ20X70-30S
Ø25	MDJ25X25-30S MDJ25X30-30S MDJ25X35-30S MDJ25X40-30S MDJ25X45-30S MDJ25X50-30S MDJ25X60-30S MDJ25X70-30S
Ø32	MDJ32X25-30S MDJ32X30-30S MDJ32X35-30S MDJ32X40-30S MDJ32X45-30S MDJ32X50-30S MDJ32X60-30S MDJ32X70-30S

Ứng dụng tiêu biểu của xi lanh MDJ

Đồ gá (fixture) kiểm tra/định vị: đẩy chặn phôi, khóa định vị, nhả phôi.
Cơ cấu chặn – đẩy trên băng tải: canh điểm dừng chính xác theo kích thước sản phẩm.
Máy lắp ráp, máy đóng gói: chỉnh hành trình để tối ưu nhịp chạy và tránh va chạm.
Hệ thống cấp phôi/cấp linh kiện: canh hành trình vừa đủ để tránh kẹt/rụng.

Câu hỏi thường gặp (FAQ)

MDJ khác gì xi lanh tiêu chuẩn?

MDJ tối ưu cho bài toán chỉnh hành trình và gá lắp linh hoạt, phù hợp đồ gá/jig và cơ cấu cần canh chỉnh nhanh khi thay đổi phôi hoặc layout.

Chọn -10S / -20S / -30S thế nào?

Hãy chọn theo “mức S” bạn đang tiêu chuẩn hóa trên dây chuyền hoặc theo yêu cầu canh chỉnh/biến thể cấu hình. Cách chắc chắn nhất: gửi mã đầy đủ + ứng dụng + không gian lắp để kỹ sư đối chiếu đúng cấu hình.

Khi chỉnh hành trình có cần lưu ý gì?

Nên chỉnh ở áp vận hành gần thực tế, sau đó cố định vị trí điều chỉnh và chạy thử vài chu kỳ để kiểm tra độ lặp – tránh chỉnh quá sát gây va chạm cơ khí.
