Tính năng nổi bật:

Xi lanh JSI – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén tác động kép, hành trình dài, được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác và độ bền cao. Sản phẩm có dải đường kính từ Ø32 đến Ø125 mm, hành trình linh hoạt từ 25 mm đến 1500 mm, đáp ứng đa dạng nhu cầu như đẩy, kéo, kẹp, ép, nâng hạ và truyền động tuyến tính trong dây chuyền sản xuất. Xi lanh JSI Airtac sở hữu thân nhôm định hình chắc chắn, ty piston mạ cứng chống mài mòn, kết hợp gioăng phớt kín khí chất lượng cao giúp giảm rò rỉ, giảm ma sát và tăng tuổi thọ thiết bị. Thiết kế tiêu chuẩn giúp dễ dàng lắp đặt, thay thế và tương thích với van điện từ 5/2, 5/3 cùng các phụ kiện Airtac. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu, giao hàng nhanh toàn quốc với mức giá cạnh tranh. Đây là giải pháp lý tưởng cho nhà máy, xưởng sản xuất và hệ thống tự động hóa cần hiệu suất ổn định, chính xác và bền bỉ lâu dài.

Xi lanh JSI – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh vuông tiêu chuẩn Thẻ: Airtac chính hãng, ben hơi, Tự động hóa, Xi lanh vuông Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

JSI Series – Xi lanh khí nén Airtac hành trình dài (Ø32–Ø125)

Xi lanh tác động kép: lực đẩy – kéo ổn định, hành trình từ 25 mm đến 1500 mm.
Đa dạng đường kính: Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125 – phù hợp nhiều dải lực.
Thiết kế cứng vững: thân nhôm, ty mạ cứng, phớt kín khí bền trong môi trường công nghiệp.
Dễ chọn mã, dễ thay thế: mã hóa theo Ø và hành trình (JSI40X100S, JSI63X300S…).
Ứng dụng rộng: máy đóng gói, gắp–đặt, kẹp–chặn, nâng hạ, băng tải, jig kẹp gia công.

Xi lanh khí nén Airtac JSI Series Ø32–Ø125, Stroke 25–1500 mm Tự động hóa – khí nén

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Khoa Kim Việt Nam – Phân phối xi lanh khí nén Airtac chính hãng, đủ Ø và hành trình, hỗ trợ tư vấn lực – tốc độ – tuổi thọ.

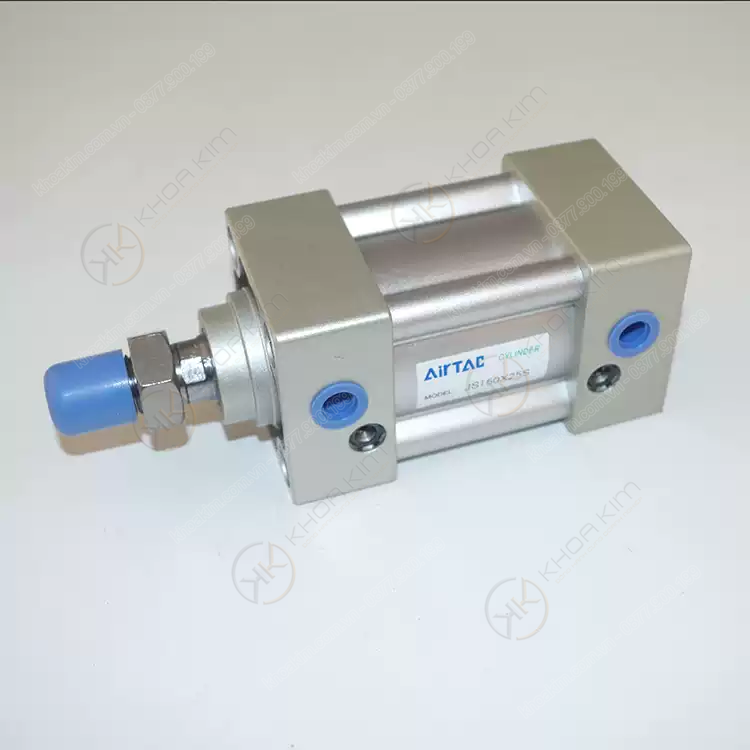

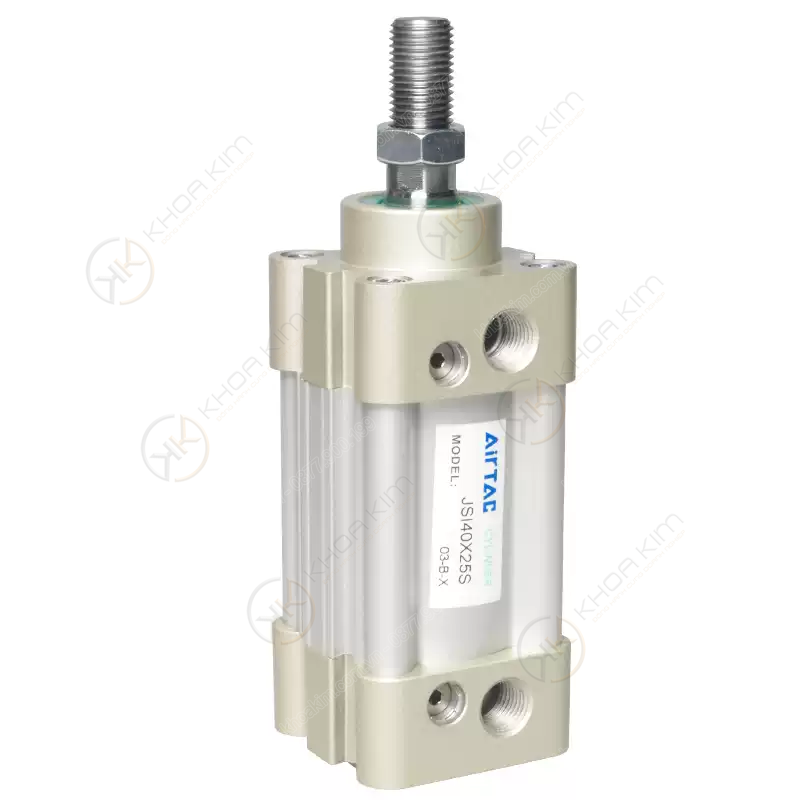

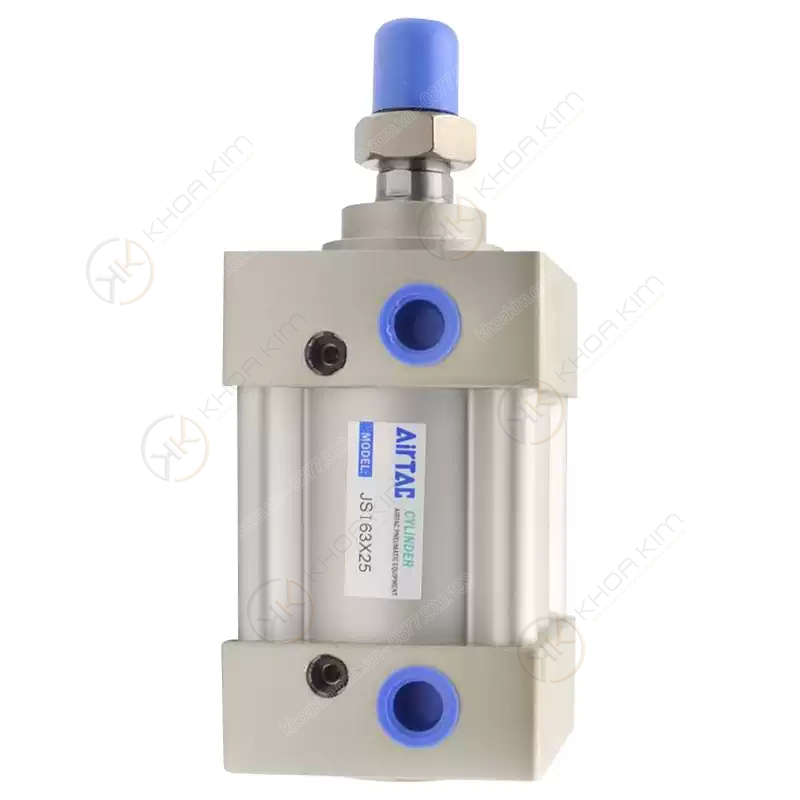

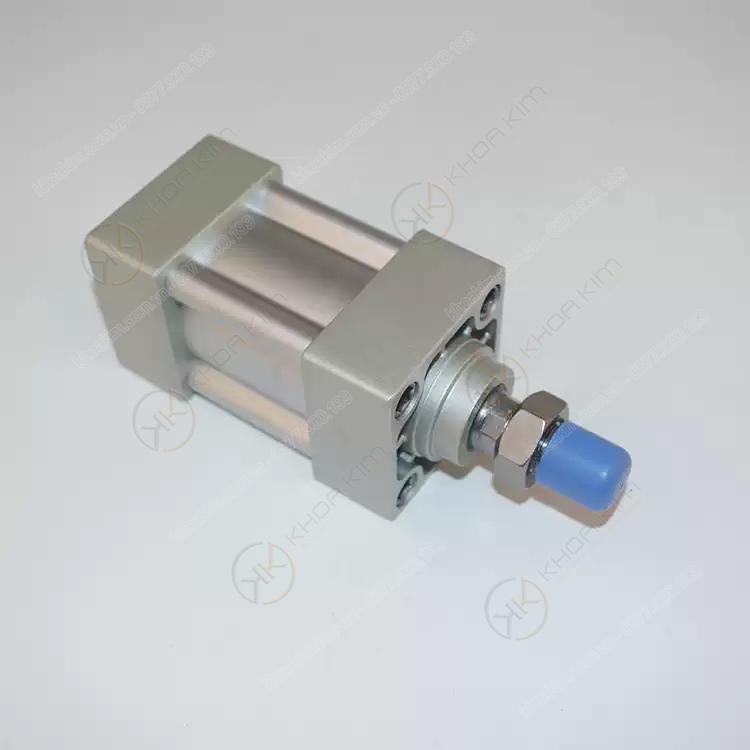

Xi lanh vuông JSI - Airtac chính hãng - XI lanh khí nén - Ben hơi

Xi lanh Airtac JSI – thân nhôm, hành trình dài, nhiều dải đường kính, phù hợp dây chuyền tự động.

Xi lanh khí nén Airtac JSI là gì?

JSI Series là dòng xi lanh khí nén tác động kép của Airtac với dải đường kính từ Ø32 đến Ø125 và hành trình lên đến 1500 mm, chuyên dùng trong các hệ thống tự động hóa, truyền động tuyến tính yêu cầu độ bền – độ chính xác cao. Xi lanh JSI được thiết kế với thân nhôm định hình cứng vững, ty piston mạ cứng chống mài mòn, phớt kín khí chất lượng, cho phép vận hành trong môi trường công nghiệp với tần suất làm việc liên tục. Dải mã rộng giúp kỹ sư dễ dàng chọn đúng đường kính (bore) và hành trình (stroke) cho từng cơ cấu: kẹp, chặn, đẩy, nâng hạ…

Đường kính xi lanh: Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125.
Hành trình tiêu chuẩn: từ 25 mm đến 1500 mm (tùy Ø).
Kiểu tác động: tác động kép, cấp khí hai phía.

Cấu tạo xi lanh JSI Airtac & nguyên lý hoạt động

Cấu tạo cơ bản

Thân xi lanh: nhôm định hình, có rãnh gắn cảm biến hành trình (tùy cấu hình).
Ty piston: thép mạ cứng, chống mài mòn, khả năng chịu uốn tốt.
Piston: gắn phớt kín khí, truyền lực từ khí nén sang ty.
Nắp trước/sau: cố định thân, bố trí cổng cấp/xả khí, tùy chọn kiểu gá.
Phớt (seal): làm kín ty và buồng khí, hạn chế rò khí, tăng tuổi thọ.
Vít chỉnh giảm chấn (nếu có): chỉnh tốc độ cuối hành trình, giảm va đập.

Nguyên lý hoạt động

Xi lanh JSI hoạt động theo nguyên lý tác động kép:

Cấp khí vào buồng trước → piston đẩy ty tiến, tạo lực đẩy tải.
Cấp khí vào buồng sau → piston kéo ty lùi về, đưa cơ cấu về vị trí ban đầu.
Áp suất làm việc và đường kính càng lớn → lực xi lanh càng cao.

Bằng cách kết hợp với van điện từ 5/2 – 5/3 Airtac, người dùng có thể điều khiển chính xác vị trí, tốc độ và chu kỳ làm việc của xi lanh trong dây chuyền.

Ưu điểm nổi bật khi sử dụng xi lanh Airtac JSI

Dải lực rộng: từ Ø32 đến Ø125, phù hợp từ cơ cấu nhẹ đến tải lớn.
Hành trình dài: nhiều lựa chọn từ 25 mm đến 1500 mm, dễ thiết kế truyền động tuyến tính.
Kết cấu bền: thân nhôm, ty mạ cứng, phớt kín khí chất lượng, vận hành bền trong môi trường xưởng.
Dễ chọn mã: mã thể hiện rõ Ø và hành trình (JSI63X300S, JSI80X500S…).
Tương thích phụ kiện: dễ kết hợp pat gá, khớp nối trục, cảm biến hành trình, van – cút – ống Airtac.

Gợi ý: Khi lựa chọn nên tính toán áp suất khả dụng, lực cần thiết và hệ số an toàn (thường >1,3–1,5 lần lực tải).

Thông số kỹ thuật gợi ý cho xi lanh JSI

Hạng mục	Mô tả
Đường kính (bore)	Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125
Hành trình tiêu chuẩn	25 mm đến 1500 mm (tùy Ø, xem bảng mã chi tiết bên dưới)
Kiểu tác động	Tác động kép (double acting)
Môi chất	Khí nén sạch, đã qua lọc – tách nước (khuyến nghị dùng bộ FRL)
Ứng dụng	Cơ cấu kẹp – đẩy – chặn – nâng hạ, truyền động tuyến tính, jig kẹp gia công…

Cách đọc mã & chọn xi lanh JSI phù hợp

Ví dụ mã: JSI63X300S

JSI: Dòng xi lanh khí nén JSI của Airtac.
63: Đường kính piston Ø63 mm.
300: Hành trình 300 mm.
S: Biến thể theo cấu hình/phụ kiện (thường là chuẩn tồn kho/option lắp đặt).

Khi chọn xi lanh, bạn nên xác định:

Lực yêu cầu: dựa vào tải, hệ số ma sát, góc, cơ cấu đòn bẩy…
Áp suất khí nén thực tế: sau tổn thất đường ống/bộ xử lý khí.
Không gian lắp đặt: để chọn hành trình và kiểu gá phù hợp.

Bảng mã đầy đủ – Xi lanh Airtac JSI (Ø32 đến Ø125)

Dưới đây là danh sách mã xi lanh JSI tương ứng từng đường kính (bore) và hành trình (stroke) mà bạn yêu cầu: Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125.

Đường kính Ø (mm)	Mã xi lanh (JSI…)	Ghi chú gợi ý
Ø32	JSI32X25S JSI32X50S JSI32X75S JSI32X100S JSI32X125S JSI32X150S JSI32X175S JSI32X200S JSI32X225S JSI32X250S JSI32X300S JSI32X350S JSI32X400S JSI32X450S JSI32X500S JSI32X600S JSI32X700S JSI32X800S JSI32X900S JSI32X1000S	Xi lanh nhỏ, phù hợp tải nhẹ – trung bình, các cơ cấu gắp–đặt, kẹp chi tiết nhỏ, máy đóng gói cỡ vừa.
Ø40	JSI40X25S JSI40X50S JSI40X75S JSI40X100S JSI40X125S JSI40X150S JSI40X175S JSI40X200S JSI40X225S JSI40X250S JSI40X300S JSI40X350S JSI40X400S JSI40X450S JSI40X500S JSI40X600S JSI40X700S JSI40X800S JSI40X900S JSI40X1000S JSI40X1100S JSI40X1200S	Thường dùng cho cơ cấu trung bình, lực lớn hơn Ø32, dùng nhiều trong máy lắp ráp – đóng gói – băng tải.
Ø50	JSI50X25S JSI50X50S JSI50X75S JSI50X100S JSI50X125S JSI50X150S JSI50X175S JSI50X200S JSI50X225S JSI50X250S JSI50X300S JSI50X350S JSI50X400S JSI50X450S JSI50X500S JSI50X600S JSI50X700S JSI50X800S JSI50X900S JSI50X1000S JSI50X1100S JSI50X1200S	Đường kính 50 mm – dải lực tốt, phù hợp cả kẹp, đẩy, nâng hạ tải trung bình đến tương đối nặng.
Ø63	JSI63X25S JSI63X50S JSI63X75S JSI63X100S JSI63X125S JSI63X150S JSI63X175S JSI63X200S JSI63X225S JSI63X250S JSI63X300S JSI63X350S JSI63X400S JSI63X450S JSI63X500S JSI63X600S JSI63X700S JSI63X800S JSI63X900S JSI63X1000S JSI63X1100S JSI63X1200S JSI63X1300S JSI63X1400S JSI63X1500S	Xi lanh Ø63 – dải lực lớn, nhiều hành trình dài (tới 1500 mm), phù hợp cơ cấu nâng hạ, đẩy tải lớn, bàn trượt dài.
Ø80	JSI80X25S JSI80X50S JSI80X75S JSI80X100S JSI80X125S JSI80X150S JSI80X175S JSI80X200S JSI80X225S JSI80X250S JSI80X300S JSI80X350S JSI80X400S JSI80X450S JSI80X500S JSI80X600S JSI80X700S JSI80X800S JSI80X900S JSI80X1000S JSI80X1100S JSI80X1200S JSI80X1300S JSI80X1400S JSI80X1500S	Ø80 – lực rất lớn, thường dùng cho trạm nâng, cơ cấu cần lực đẩy lớn, hành trình dài.
Ø100	JSI100X25S JSI100X50S JSI100X75S JSI100X100S JSI100X125S JSI100X150S JSI100X175S JSI100X200S JSI100X225S JSI100X250S JSI100X300S JSI100X350S JSI100X400S JSI100X450S JSI100X500S JSI100X600S JSI100X700S JSI100X800S JSI100X900S JSI100X1000S JSI100X1100S JSI100X1200S JSI100X1300S JSI100X1400S JSI100X1500S JSI100X400	Ø100 – nhóm xi lanh “heavy-duty”, lực rất lớn; mã JSI100X400 (không S) là một biến thể đặc biệt theo mã bạn cung cấp.
Ø125	JSI125X25S JSI125X50S JSI125X75S JSI125X100S JSI125X125S JSI125X150S JSI125X175S JSI125X200S JSI125X225S JSI125X250S JSI125X300S JSI125X350S JSI125X400S JSI125X450S JSI125X500S JSI125X600S JSI125X700S JSI125X800S JSI125X900S JSI125X1000S JSI125X1100S JSI125X1200S JSI125X1300S JSI125X1400S JSI125X1500S	Đường kính 125 mm – dùng cho các bài toán lực rất lớn, hành trình dài, thường thấy ở cơ cấu nâng, chặn tải trọng nặng.

Ứng dụng tiêu biểu của xi lanh Airtac JSI

Máy đóng gói, chiết rót, dán nhãn – kẹp sản phẩm, đẩy sản phẩm, chặn vị trí.
Robot gắp – đặt, tay gắp, cơ cấu pick & place, bàn trượt tuyến tính.
Hệ thống băng tải, nâng hạ, đẩy phôi, căn chỉnh vị trí trong dây chuyền.
Jig kẹp gia công cơ khí, đồ gá sản xuất hàng loạt, cơ cấu kẹp – siết chi tiết.
Các ứng dụng cần lực lớn và hành trình dài như chặn cửa, nâng cụm máy, bàn nâng.

Câu hỏi thường gặp (FAQ)

Làm sao chọn đúng Ø xi lanh JSI?

Dựa vào lực cần thiết và áp suất khí nén. Lực ≈ áp suất × diện tích piston. Thêm hệ số an toàn (thường >1,3–1,5). Từ đó chọn Ø32–Ø125 phù hợp, sau đó mới chọn hành trình.

Hành trình tối đa của JSI là bao nhiêu?

Theo mã bạn cung cấp, hành trình có thể tới 1500 mm (tùy đường kính). Khi dùng hành trình dài, cần chú ý độ võng ty, cơ cấu dẫn hướng và điều kiện làm việc.

Có thể dùng van Airtac nào để điều khiển xi lanh JSI?

Xi lanh JSI là tác động kép, phù hợp điều khiển bởi van 5/2 hoặc 5/3 như series 4V, 7V của Airtac. Với yêu cầu giữ vị trí giữa, có thể cân nhắc van 5/3 center closed.

Liên hệ tư vấn & báo giá xi lanh Airtac JSI chính hãng

Gửi ngay mã JSI (ví dụ: JSI63X300S, JSI80X500S…) hoặc thông số lực – hành trình, kỹ sư CNC Motion sẽ hỗ trợ bạn chọn đúng xi lanh và phụ kiện đi kèm.
