Tính năng nổi bật:

Xi lanh HFP – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh kẹp khí nén (Air Gripper Cylinder) được thiết kế chuyên dụng cho các ứng dụng yêu cầu lực kẹp lớn, độ bền cao và khả năng vận hành ổn định trong môi trường công nghiệp. Với cấu trúc chắc chắn, lực kẹp mạnh và độ chính xác cao, xi lanh HFP Airtac là lựa chọn tối ưu cho các hệ thống tự động hóa như robot gắp – đặt, dây chuyền lắp ráp, đóng gói, cấp phôi và các cơ cấu giữ – định vị chi tiết có tải trọng lớn.

Dòng HFP Series nổi bật với khả năng chịu tải tốt và lực kẹp cao hơn so với các dòng tiêu chuẩn, phù hợp cho các ứng dụng yêu cầu độ bền và độ ổn định cao. Sản phẩm có dải kích thước đa dạng từ size nhỏ đến lớn (6–40), giúp người dùng linh hoạt lựa chọn theo kích thước và trọng lượng sản phẩm. Nhờ cơ cấu truyền động khí nén kết hợp thiết kế dẫn hướng ổn định, xi lanh HFP đảm bảo độ lặp lại chính xác, vận hành êm ái và phù hợp với các hệ thống sản xuất hoạt động liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, khả năng chống mài mòn tốt và hệ thống làm kín hiệu quả, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HFP tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

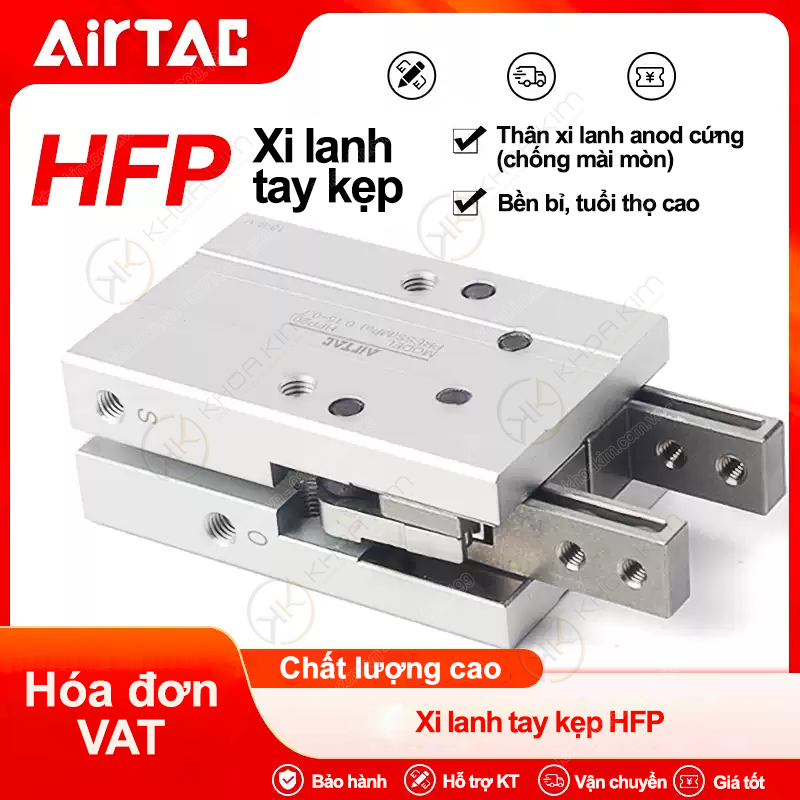

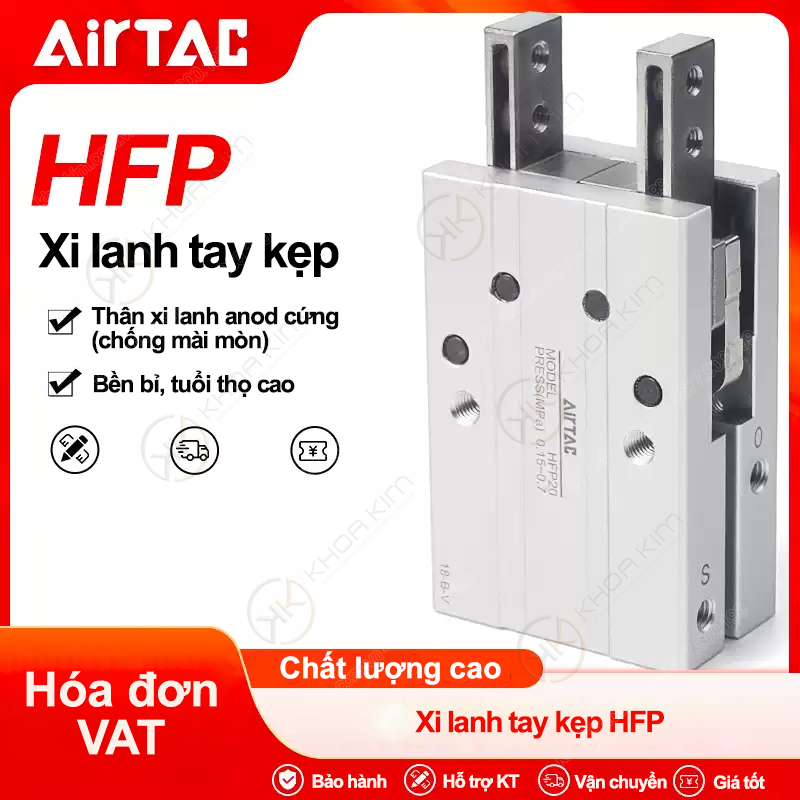

Xi lanh HFP – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh kẹp, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

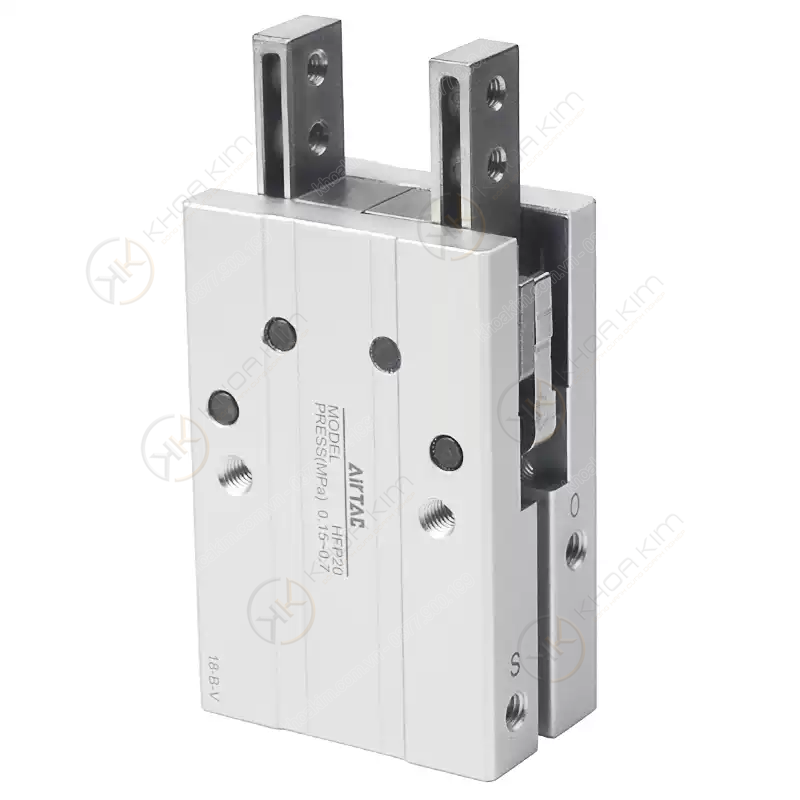

HFP Series – Xi lanh kẹp Airtac (Air Gripper Cylinder) đa kích thước

Xi lanh kẹp khí nén: kẹp – giữ – định vị chi tiết nhanh, lặp lại tốt cho tự động hóa.
Thiết kế gọn – lực kẹp ổn: phù hợp robot gắp đặt, máy lắp ráp, cấp phôi, jig/fixture.
Đa series cho nhiều kiểu thao tác: HFZ/HFY dạng kẹp tiêu chuẩn; HFR dạng kẹp tròn/định tâm; HFP dạng kẹp lực/độ bền cao.
Dải kích thước rộng: từ size nhỏ (6) đến size lớn (40), dễ đồng bộ theo dây chuyền.
Dễ bảo trì: cấu trúc đơn giản, thay thế nhanh, phù hợp môi trường nhà xưởng.

Xi lanh kẹp Airtac HFZ · HFY · HFR · HFP Robot gắp đặt Kẹp – giữ – định vị

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp chính hãng Airtac: xi lanh kẹp, xi lanh tiêu chuẩn, van điện từ, cút nối nhanh, ống khí PU/PA/PE, bộ xử lý khí nén (FRL).

HFZ / HFY / HFR / HFP – xi lanh kẹp Airtac cho tự động hóa: gọn, bền, lực kẹp ổn định.

Xi lanh kẹp HFP Airtac là gì? Dùng để làm gì trong tự động hóa?

Xi lanh kẹp (Air Gripper Cylinder) là cơ cấu chấp hành khí nén chuyên dùng để kẹp – giữ – định vị chi tiết trong dây chuyền tự động, robot gắp đặt, máy lắp ráp, máy đóng gói, jig/fixture, bàn thao tác… Khác với xi lanh hành trình thẳng (đẩy/kéo), xi lanh kẹp tạo chuyển động đóng/mở ngàm kẹp để giữ sản phẩm một cách nhanh, lặp lại tốt và dễ tích hợp. Trong các dòng kẹp của Airtac, HFP Series thường được lựa chọn nhờ thiết kế gọn, lực kẹp ổn định, dễ lắp đặt trong không gian hẹp và đa dạng kích thước. Bên cạnh HFZ, Airtac còn có các biến thể HFY / HFR / HFZ để đáp ứng nhiều kiểu kẹp khác nhau (kẹp tiêu chuẩn, kẹp định tâm/đối xứng, kẹp lực/độ bền cao…). Nếu bạn đang cần chuẩn hóa một dòng kẹp khí nén cho nhà máy, lựa chọn HFZ/HFY/HFR/HFP giúp:

Giảm thời gian thiết kế cơ khí: dùng gripper sẵn, chỉ cần thiết kế ngàm kẹp theo chi tiết.
Tăng độ lặp lại thao tác: kẹp nhanh, lực ổn định, ít sai lệch.
Giảm hỏng hóc: cơ cấu đơn giản, dễ bảo trì, ít điểm lỗi.
Dễ mở rộng: cùng một series có nhiều size, dễ đồng bộ cho nhiều trạm.

Phân loại HFZ / HFY / HFR / HFP – chọn đúng loại kẹp theo bài toán

HFZ Series – Kẹp tiêu chuẩn, gọn, phổ biến

HFZ phù hợp các bài toán gắp đặt cơ bản: kẹp sản phẩm theo 2 ngàm, thao tác đóng/mở nhanh, dùng nhiều trong robot gắp – đặt, máy lắp ráp, cấp phôi. Ưu điểm là gọn, dễ lắp, dễ thay.

Phù hợp chi tiết vừa/nhẹ, chu kỳ lặp nhanh
Dễ chế tạo ngàm kẹp theo hình dạng sản phẩm
Size đa dạng: 6 → 40

HFY / HFR / HFP – Các biến thể cho ứng dụng đặc thù

Ngoài HFZ, Airtac cung cấp các biến thể để tối ưu theo cơ cấu kẹp và lực kẹp:

HFY: biến thể kẹp tiêu chuẩn khác cấu trúc/kiểu lắp, dùng khi cần đồng bộ theo thiết kế máy.
HFR: thường phù hợp kẹp đối xứng/định tâm (tùy cấu hình), ưu tiên độ ổn định khi kẹp tròn.
HFP: tập trung vào độ bền, lực kẹp, phù hợp môi trường tải cao/chu kỳ nặng.

Mẹo kỹ sư: Nếu kẹp vật tròn (ống, trục, chi tiết dạng trụ) và yêu cầu giữ tâm tốt, ưu tiên nhóm HFR. Nếu chi tiết nặng hoặc rung, xem xét nhóm HFP để tăng độ bền và độ kẹp.

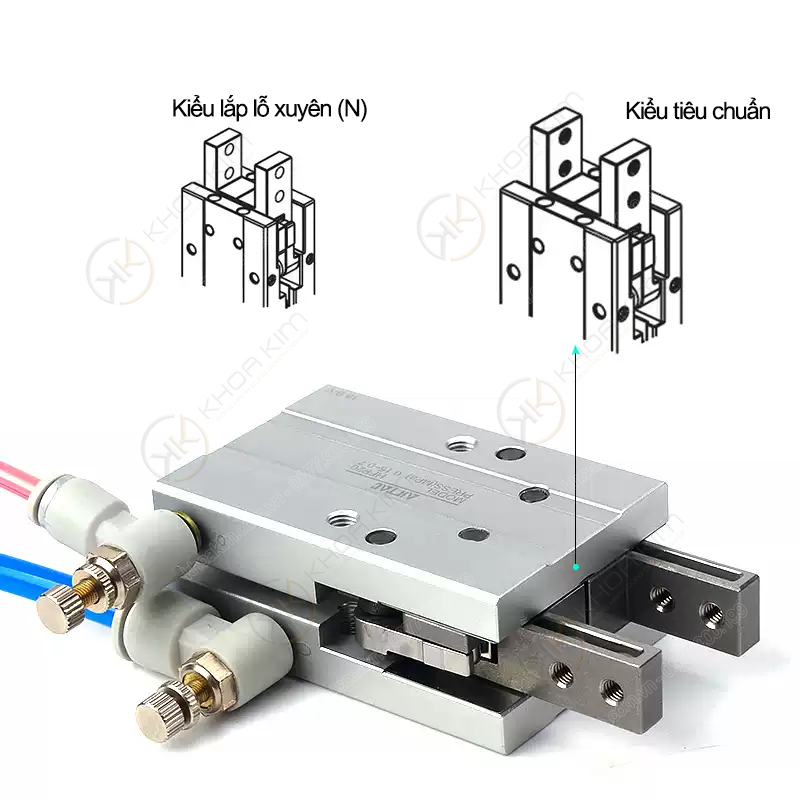

Cấu tạo & nguyên lý hoạt động xi lanh kẹp Airtac

Cấu tạo cơ bản

Thân kẹp: khung chịu lực, thiết kế tối ưu không gian.
Piston khí nén: chuyển đổi áp suất khí thành lực.
Cơ cấu truyền động: biến chuyển động piston thành đóng/mở ngàm kẹp.
Ngàm kẹp (jaw): phần gắn tiếp xúc chi tiết (có thể thay theo sản phẩm).
Đệm/Seal: làm kín, giảm rò khí và đảm bảo lực ổn định.
Cổng cấp khí: thường 2 cổng cho đóng/mở (tùy cấu hình).

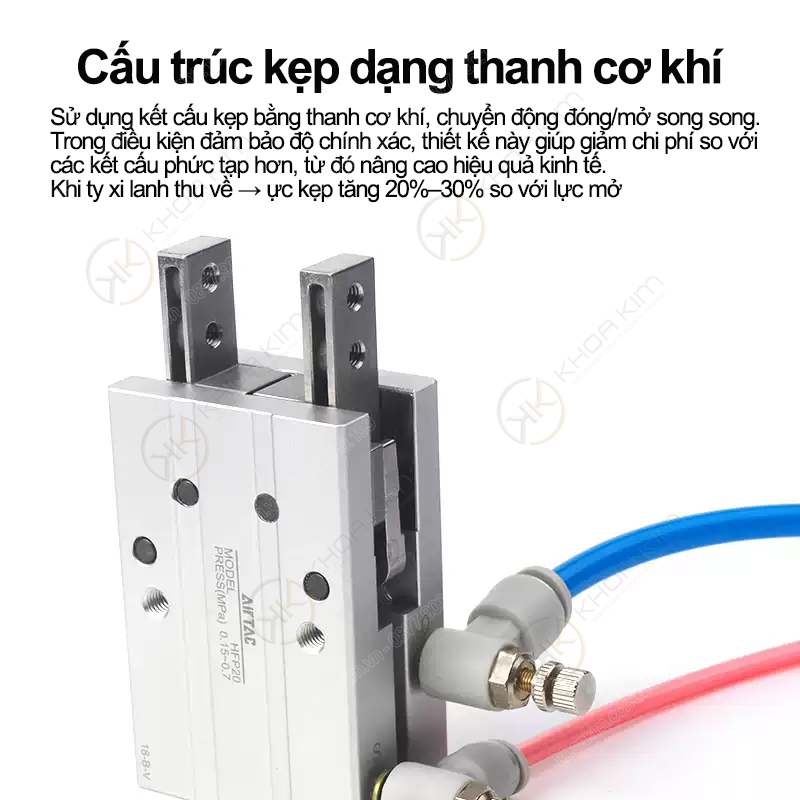

Nguyên lý hoạt động

Khi cấp khí vào cổng A, piston dịch chuyển kéo cơ cấu truyền động làm đóng ngàm. Khi cấp khí vào cổng B, piston đổi chiều làm mở ngàm. Nhờ cơ cấu dẫn hướng, thao tác kẹp có độ lặp lại cao và ổn định theo chu kỳ. Tùy series, dạng truyền động có thể tối ưu theo: tốc độ đóng/mở, lực kẹp, độ bền hoặc độ giữ tâm.

Ưu điểm khi dùng xi lanh kẹp HFP (và nhóm HFY/HFR/HFZ) trong nhà máy

Tốc độ thao tác nhanh: giảm thời gian chu kỳ máy, tăng năng suất.
Lực kẹp ổn định: hạn chế rơi sản phẩm, phù hợp sản xuất hàng loạt.
Kết cấu gọn: dễ lắp trong không gian hẹp, tối ưu layout cơ cấu máy.
Dễ thiết kế ngàm kẹp: có thể gia công ngàm theo hình dạng chi tiết (kẹp tròn, kẹp phẳng, kẹp rãnh…).
Giảm lỗi do con người: tự động hóa thao tác gắp/kẹp, giảm phụ thuộc thao tác tay.
Chi phí tối ưu: bền, ít bảo trì, dễ thay thế theo mã.

Thông số kỹ thuật – gợi ý chọn nhanh theo ứng dụng

Hạng mục	Mô tả	Gợi ý
Kích thước (Size)	6 / 10 / 16 / 20 / 25 / 32 / 40	Size càng lớn → lực kẹp & độ cứng vững càng cao
Tốc độ thao tác	Phụ thuộc lưu lượng khí và đường ống	Dùng cút nối + ống đúng cỡ, hạn chế co gấp để tăng tốc
Lực kẹp thực tế	Phụ thuộc áp suất cấp + cơ cấu ngàm	Tính dư lực kẹp 20–50% nếu có rung/va đập
Độ lặp lại	Ảnh hưởng bởi dẫn hướng & ngàm	Ngàm kẹp gia công chuẩn + gá lắp cứng vững → độ lặp lại tốt

Lưu ý: Thông số chi tiết (lực kẹp theo áp suất, hành trình ngàm, mô-men cho phép…) phụ thuộc từng series và từng size. Bạn chỉ cần gửi mã HFZ/HFY/HFR/HFP + yêu cầu kẹp (khối lượng, hình dạng, tốc độ) để kỹ sư đối chiếu datasheet chính xác.

Bảng mã sản phẩm đầy đủ – Xi lanh kẹp Airtac HFZ / HFY / HFR / HFP

Dưới đây là toàn bộ mã bạn yêu cầu, chia theo từng series để dễ tra cứu và SEO.

HFZ Series – Kẹp tiêu chuẩn

HFZ6
HFZ10
HFZ16
HFZ20
HFZ25
HFZ32
HFZ40

Gợi ý: HFZ6–HFZ16 cho chi tiết nhỏ/nhẹ; HFZ20–HFZ40 cho chi tiết lớn hơn hoặc cần cứng vững.

HFY Series – Biến thể kẹp tiêu chuẩn

HFY6
HFY10
HFY16
HFY20
HFY25
HFY32

Gợi ý: dùng HFY khi cần đồng bộ theo thiết kế máy hoặc tiêu chuẩn kẹp của line hiện hữu.

HFR Series – Kẹp ổn định/định tâm

HFR10
HFR16
HFR20
HFR25
HFR32

Gợi ý: phù hợp kẹp chi tiết dạng trụ/ống, ưu tiên độ ổn định khi giữ tâm.

HFP Series – Kẹp lực/độ bền cao

HFP10
HFP16
HFP20
HFP25
HFP32

Gợi ý: chọn HFP cho môi trường tải nặng, rung, hoặc cần tăng độ bền theo chu kỳ dài.

Hướng dẫn lắp đặt & vận hành xi lanh kẹp (thực tế nhà máy)

Chọn đúng size: dựa trên khối lượng chi tiết + yêu cầu lực kẹp + tốc độ chu kỳ.
Thiết kế ngàm kẹp đúng: vật liệu ngàm và bề mặt tiếp xúc quyết định độ bám và độ lặp lại.
Đảm bảo khí sạch: dùng FRL (lọc–điều áp–bôi trơn nếu cần) để tăng tuổi thọ.
Ống/cút đúng cỡ: tránh dùng ống quá nhỏ gây nghẽn lưu lượng làm kẹp chậm.
Chỉnh áp hợp lý: áp cao tăng lực kẹp nhưng tăng mòn; nên tối ưu theo bài toán thực.
Kiểm tra chu kỳ: chạy test nhiều chu kỳ để kiểm tra rò khí, độ kẹp, độ lặp.

Mẹo: nếu chi tiết dễ trượt (nhựa, bề mặt bóng), nên làm ngàm kẹp có rãnh/đệm cao su để tăng ma sát.

Ứng dụng tiêu biểu của xi lanh kẹp HFP trong tự động hóa

Robot gắp – đặt, pick & place, cấp phôi cho máy gia công.
Máy lắp ráp linh kiện điện tử, cơ cấu kẹp giữ PCB/fixture.
Máy đóng gói, kẹp giữ bao bì, kẹp giữ chai/lọ trong trạm chiết.
Jig định vị trong cơ khí chính xác, kẹp chi tiết trước khi bắn vít/dán keo/hàn.
Dây chuyền phân loại – đẩy – chặn – kẹp, cơ cấu chặn sản phẩm trên băng tải.

Câu hỏi thường gặp (FAQ)

HFZ và HFY khác nhau thế nào?

Cả hai đều là nhóm kẹp khí nén phổ biến. Thực tế chọn HFZ khi cần kẹp tiêu chuẩn, gọn và sẵn hàng nhiều size. Chọn HFY khi cần đồng bộ theo thiết kế máy/line hiện hữu hoặc yêu cầu kiểu lắp khác.

Chọn size 6/10/16/20/25/32/40 dựa vào đâu?

Dựa vào khối lượng chi tiết, tốc độ chu kỳ, độ rung và lực kẹp yêu cầu. Nếu chi tiết nặng hoặc rung, nên tăng size để tăng cứng vững và lực kẹp dự phòng.

Có cần bôi trơn cho xi lanh kẹp không?

Tùy môi trường và tiêu chuẩn khí. Nhiều hệ thống dùng khí sạch + lọc tốt có thể vận hành ổn định. Nếu chu kỳ cao, môi trường bụi, hoặc muốn tăng tuổi thọ, có thể cân nhắc bôi trơn theo khuyến nghị kỹ thuật.

HFR/HFP phù hợp khi nào?

HFR phù hợp bài toán kẹp cần ổn định/giữ tâm (thường gặp với chi tiết dạng trụ). HFP phù hợp bài toán tải nặng, rung hoặc yêu cầu độ bền cao theo chu kỳ vận hành dài.
