Tính năng nổi bật:

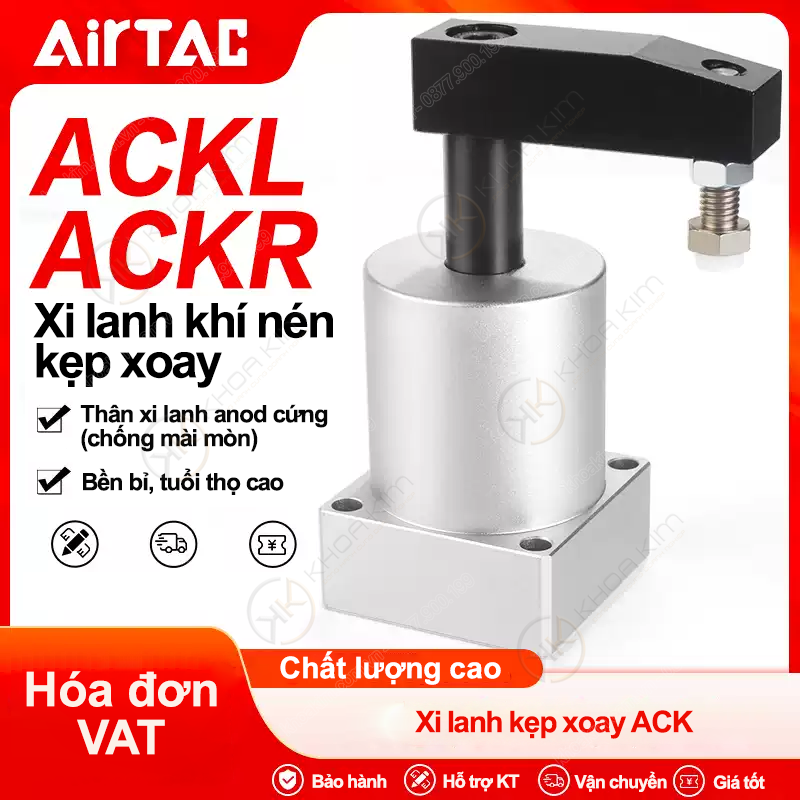

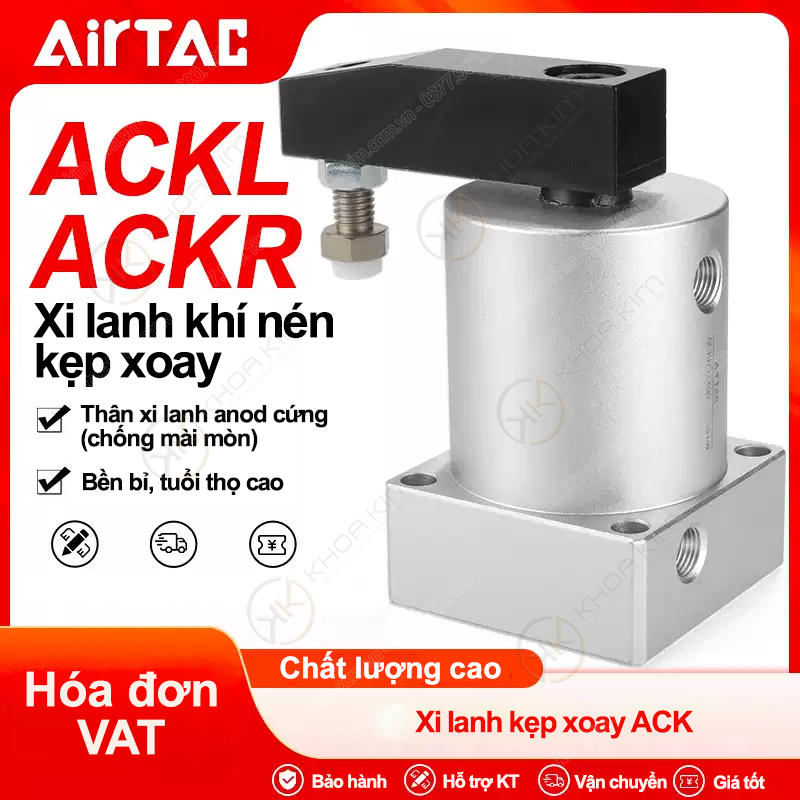

Xi lanh ACK – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh kẹp xoay (Rotary Clamp Cylinder) tích hợp hai chức năng xoay và kẹp trong cùng một thiết bị, giúp tối ưu hóa không gian lắp đặt và nâng cao hiệu suất vận hành trong hệ thống tự động hóa. Với thiết kế chắc chắn, chuyển động mượt mà và độ lặp lại cao, xi lanh ACK Airtac cho phép thực hiện thao tác xoay theo góc định sẵn (90° hoặc 180°) kết hợp kẹp chặt chi tiết, đặc biệt phù hợp cho các ứng dụng jig – đồ gá, lắp ráp, robot gắp – đặt và dây chuyền sản xuất tự động.

Dòng ACK Series bao gồm các phiên bản ACKR (xoay phải) và ACKL (xoay trái), giúp người dùng dễ dàng lựa chọn theo thiết kế layout máy và hướng chuyển động mong muốn. Sản phẩm có dải kích thước đa dạng từ Ø25 đến Ø63, đáp ứng nhiều mức tải và lực kẹp khác nhau. Nhờ cơ cấu tích hợp, xi lanh ACK giúp giảm số lượng thiết bị cần lắp đặt so với việc sử dụng riêng lẻ xi lanh xoay và xi lanh kẹp, từ đó giảm chi phí, đơn giản hóa hệ thống và tăng độ ổn định khi vận hành.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh ACK tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh ACK – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh xoay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

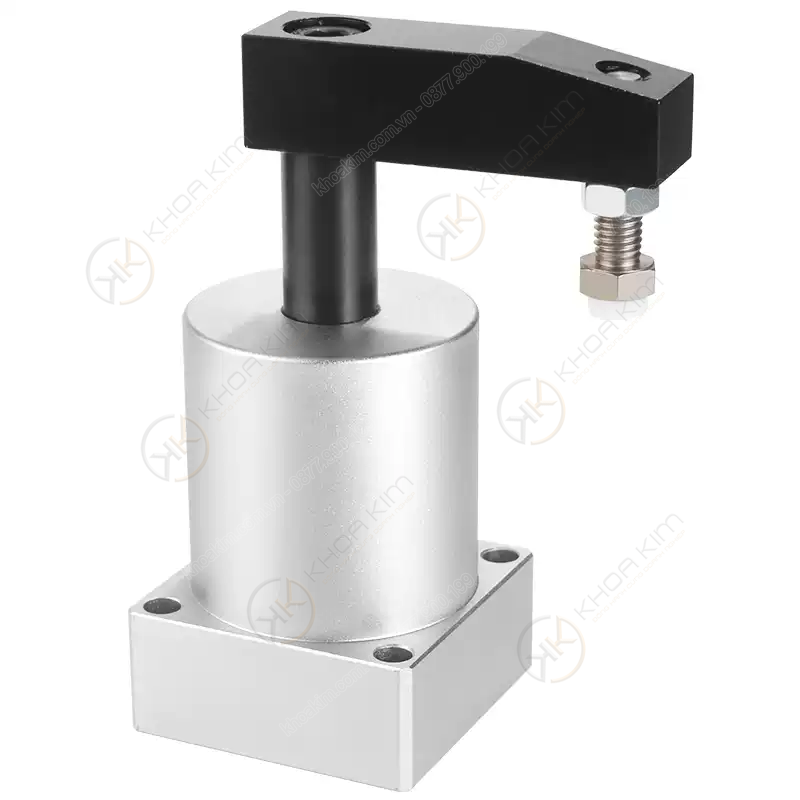

ACK Series – Xi lanh kẹp xoay Airtac (Rotary Clamp Cylinder) – ACKR / ACKL 90° & 180°

2 chức năng trong 1: vừa xoay vừa kẹp, tối ưu cụm cơ cấu gắp – giữ – định vị.
Góc xoay chuẩn: tùy chọn 90° hoặc 180°, phù hợp bài toán đảo hướng chi tiết.

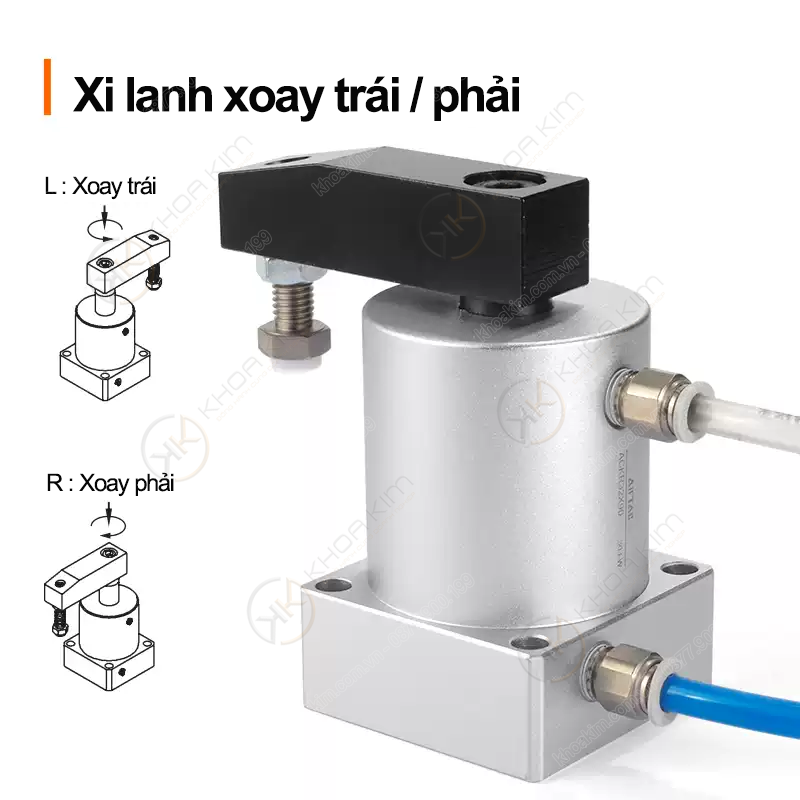

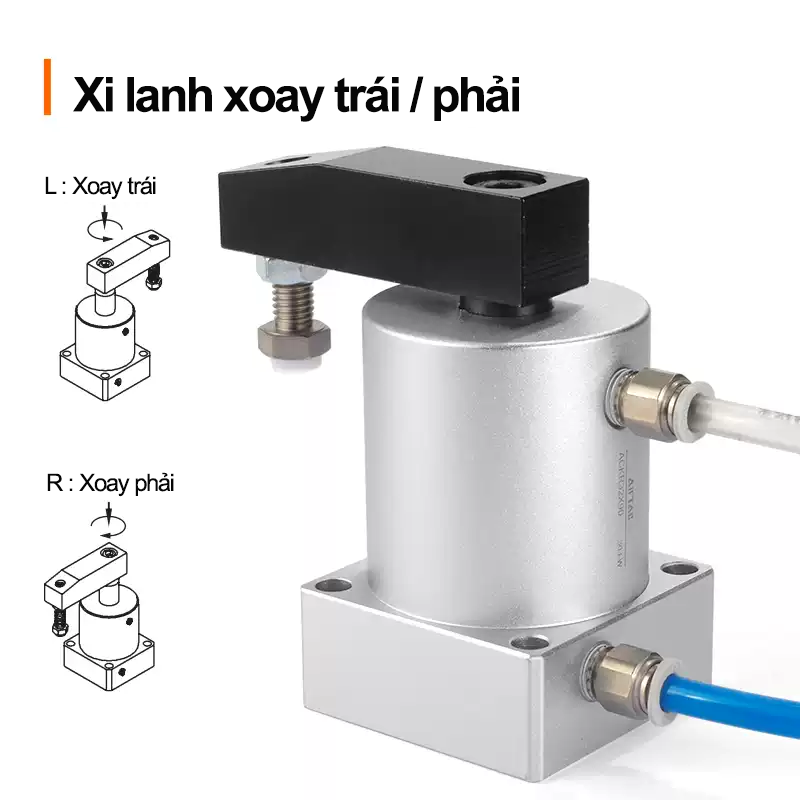

ACKR / ACKL: phân biệt hướng xoay Right (phải) và Left (trái) theo thiết kế máy.
Đa dạng cỡ nòng: 25 / 32 / 40 / 50 / 63 mm – đáp ứng nhiều mức lực kẹp và tải.
Ứng dụng rộng: jig gá, máy lắp ráp, robot gắp đặt, máy đóng gói, dây chuyền tự động hóa.

Xi lanh kẹp xoay ACK Series Airtac ACKR / ACKL 90° / 180° Nòng 25–63

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xy lanh Airtac chính hãng: xy lanh tiêu chuẩn, kẹp xoay ACK, kẹp song song, van điện từ, cút nối nhanh, ống khí…

ACK Series – xi lanh kẹp xoay Airtac: xoay + kẹp trong 1 cơ cấu, tối ưu không gian máy.

Xi lanh kẹp xoay ACK Airtac là gì?

Xi lanh kẹp xoay ACK (Airtac) là loại cơ cấu khí nén tích hợp hai chuyển động: xoay theo góc định sẵn và kẹp/nhả để giữ chặt chi tiết. Đây là giải pháp rất phổ biến trong tự động hóa vì giúp giảm số lượng cơ cấu, rút gọn không gian và đơn giản hóa cơ khí lắp đặt. Trong nhiều dây chuyền, kỹ sư thường phải dùng “xoay” để đưa tay kẹp vào/ra vị trí, sau đó mới kẹp chi tiết. Nếu dùng 2 xy lanh riêng (một xy lanh xoay + một xy lanh kẹp) sẽ phát sinh: nhiều gá lắp, lệch đồng tâm, khó căn chỉnh và tăng chi phí bảo trì. Dòng ACK Series giải quyết bằng cấu trúc kẹp xoay tích hợp, giúp chuyển động mượt, ổn định và dễ lặp lại. ACK có 2 hướng xoay: ACKR (xoay phải) và ACKL (xoay trái), cùng tùy chọn góc xoay phổ biến 90° và 180°.

Cấu tạo & nguyên lý hoạt động ACK (Rotary Clamp)

Thành phần chính

Thân xy lanh: hợp kim nhôm/kim loại xử lý bề mặt, bền, ổn định.
Piston & ty kẹp: tạo lực kẹp theo hành trình thiết kế.
Cơ cấu xoay: chuyển đổi chuyển động tịnh tiến thành chuyển động quay (cam/gear).
Gối trượt & bạc dẫn hướng: đảm bảo chuyển động êm, giảm mòn.
Phớt làm kín: duy trì độ kín khí, tăng tuổi thọ làm việc.

Nguyên lý “xoay rồi kẹp” (và nhả rồi xoay)

Khi cấp khí, piston di chuyển và đồng thời kích hoạt cơ cấu xoay, khiến tay kẹp xoay theo góc 90° hoặc 180° để vào vị trí. Sau đó phần kẹp thực hiện ép/giữ chi tiết. Khi nhả, xy lanh thường thực hiện theo logic ngược lại: nhả lực kẹp rồi xoay rời vị trí, giúp tránh cạ xước chi tiết và giảm va chạm với đồ gá.

Vì sao nên chọn xi lanh kẹp xoay ACK cho đồ gá & tự động hóa?

Tiết kiệm không gian: 1 cơ cấu thay cho 2 cơ cấu (xoay + kẹp), máy gọn hơn.
Giảm thời gian lắp đặt/căn chỉnh: ít chi tiết gá, giảm sai số đồng tâm.
Chuyển động mượt – lặp lại ổn định: tối ưu cho máy chạy nhịp.
Phù hợp đa dạng tải: cỡ nòng 25–63 mm cho nhiều mức lực kẹp.
Dễ bảo trì: chuẩn công nghiệp Airtac, phụ tùng sẵn, dễ thay thế.

Thông số kỹ thuật chính (tham khảo)

Hạng mục	Giá trị / mô tả
Dòng sản phẩm	ACK (ACKR / ACKL)
Góc xoay	90° hoặc 180°
Cỡ nòng (bore)	25 / 32 / 40 / 50 / 63 mm
Ứng dụng	Jig gá, cơ cấu kẹp định vị, gắp đặt, đóng gói, lắp ráp
Nguồn khí	Khí nén sạch, khuyến nghị dùng bộ FRL để tăng tuổi thọ

Lưu ý: Khi chọn ACK cho đồ gá, nên cân đối tải – lực kẹp – góc xoay – khoảng hở để tránh va chạm và tối ưu nhịp máy.

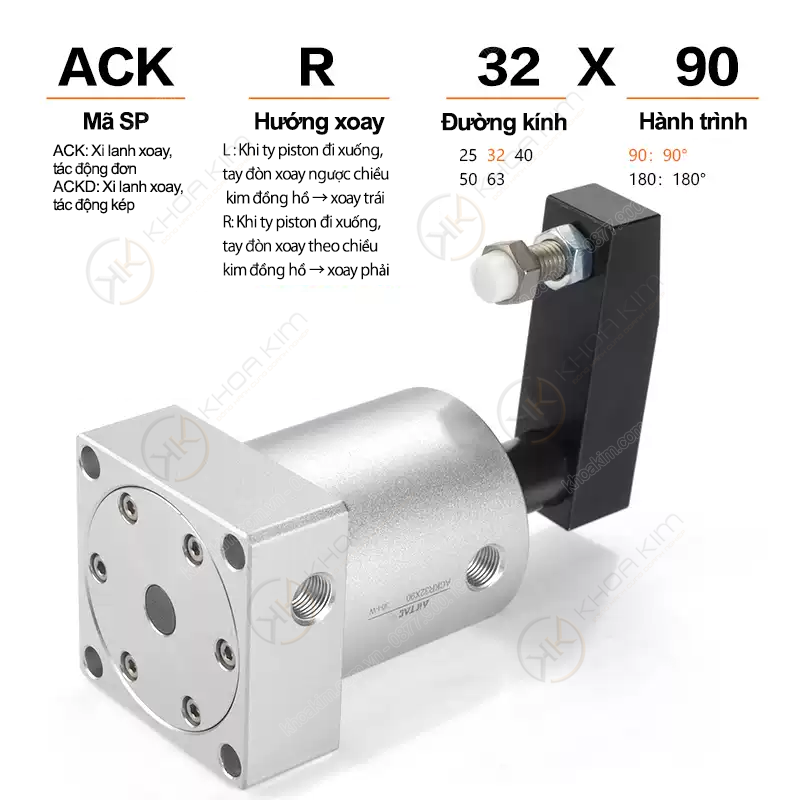

Cách đọc mã ACKR / ACKL (chọn đúng hướng xoay & góc 90° – 180°)

ACKR: phiên bản xoay Right (xoay phải) theo định hướng lắp đặt.
ACKL: phiên bản xoay Left (xoay trái) theo định hướng lắp đặt.
25/32/40/50/63: cỡ nòng (bore) – quyết định lực kẹp/tải.
X90 / X180: góc xoay 90° hoặc 180°.

Mẹo kỹ sư: Nếu cần “đảo hướng chi tiết” hoặc “tránh vật cản” trong hành trình kẹp, 180° thường linh hoạt hơn. Nếu ưu tiên tốc độ và không gian nhỏ, 90° thường tối ưu nhịp máy.

Bảng mã sản phẩm đầy đủ – Xi lanh kẹp xoay ACK Airtac

Dưới đây là toàn bộ mã ACKR/ACKL bạn yêu cầu, chia theo hướng xoay và góc 90°/180° để dễ tra cứu.

ACKR – Xoay phải (Right rotation)

Model	Cỡ nòng	Góc xoay	Gợi ý ứng dụng
ACKR25X90	25	90°	Đồ gá nhỏ, chi tiết nhẹ, nhịp nhanh
ACKR25X180	25	180°	Tránh vật cản, đảo hướng chi tiết nhỏ
ACKR32X90	32	90°	Kẹp định vị trung bình, máy lắp ráp
ACKR32X180	32	180°	Đảo hướng chi tiết, space hạn chế
ACKR40X90	40	90°	Jig gá cơ khí, kẹp chắc, nhịp ổn định
ACKR40X180	40	180°	Cơ cấu gắp đặt cần đảo hướng
ACKR50X90	50	90°	Kẹp tải nặng hơn, đồ gá lớn
ACKR50X180	50	180°	Đảo chi tiết trung–nặng, yêu cầu hành trình xoay lớn
ACKR63X90	63	90°	Kẹp lực lớn, đồ gá tải cao
ACKR63X180	63	180°	Cơ cấu nặng, cần đảo hướng rộng

ACKL – Xoay trái (Left rotation)

Model	Cỡ nòng	Góc xoay	Gợi ý ứng dụng
ACKL25X90	25	90°	Máy nhỏ, bố trí xoay trái theo layout
ACKL25X180	25	180°	Đảo hướng chi tiết nhỏ theo chiều trái
ACKL32X90	32	90°	Kẹp định vị trung bình, bố trí trái
ACKL32X180	32	180°	Gắp đặt cần đảo hướng theo chiều trái
ACKL40X90	40	90°	Đồ gá cơ khí, kẹp chắc, hành trình xoay gọn
ACKL40X180	40	180°	Tránh vật cản, đảo hướng chi tiết trung bình
ACKL50X90	50	90°	Kẹp tải cao hơn, layout xoay trái
ACKL50X180	50	180°	Cơ cấu lớn, đảo hướng rộng theo chiều trái
ACKL63X90	63	90°	Kẹp lực lớn, đồ gá nặng
ACKL63X180	63	180°	Bài toán tải lớn, cần đảo hướng 180°

Hướng dẫn lắp đặt & vận hành (giảm kẹt – tăng tuổi thọ)

Đảm bảo khí nén sạch: dùng bộ lọc – điều áp (FR) hoặc FRL để hạn chế bụi/nước.
Chọn đúng hướng xoay: ACKR/ACKL phải khớp với layout, tránh xoay “ngược” làm va cơ khí.
Kiểm tra khoảng hở: với góc 180°, cần đảm bảo không chạm đồ gá/khung máy ở mọi vị trí.
Thiết lập áp suất hợp lý: đủ lực kẹp nhưng không quá cao để giảm mòn seal và shock.
Canh cảm biến/điểm dừng: nếu dùng reed switch/limit, canh theo vị trí kẹp an toàn.

Mẹo: Nếu chi tiết dễ xước, nên dùng má kẹp bọc PU/nhựa hoặc thiết kế mặt kẹp có gân chống trượt.
