Tính năng nổi bật:

Xi lanh vuông SC là dòng xi lanh khí nén phổ biến trong hệ thống tự động hóa công nghiệp, được thiết kế dạng thân vuông chắc chắn, độ bền cao và hoạt động ổn định trong nhiều môi trường khác nhau. Sản phẩm xi lanh SC có đa dạng kích thước từ phi 32, 40, 50, 63, 80 đến 2500 với nhiều tùy chọn hành trình như 50mm, 100mm, 200mm phù hợp cho nhiều ứng dụng như máy đóng gói, dây chuyền sản xuất, cơ khí chế tạo và ngành công nghiệp thực phẩm. Xi lanh khí nén SC được sản xuất theo tiêu chuẩn quốc tế, dễ dàng lắp đặt, thay thế và bảo trì. Chúng tôi cung cấp xi lanh vuông SC chính hãng với đầy đủ chứng từ CO, CQ, giá cạnh tranh, hỗ trợ tư vấn kỹ thuật tận tình giúp khách hàng lựa chọn đúng loại xi lanh phù hợp nhu cầu sử dụng. Ngoài ra, sản phẩm còn tương thích với nhiều loại van và phụ kiện khí nén khác, giúp tối ưu hiệu suất vận hành hệ thống. Liên hệ ngay để nhận báo giá xi lanh SC mới nhất, chiết khấu tốt cho đơn hàng số lượng lớn và giao hàng nhanh toàn quốc.

Xi lanh vuông SC – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh vuông tiêu chuẩn Thẻ: Airtac chính hãng, Ben vuông, Thiết bị khí nén, Tự động hóa, Xi lanh vuông Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Tiêu chuẩn công nghiệp: xy lanh vuông tác động kép, đáp ứng đa số ứng dụng tự động hóa.
Dải đường kính rộng: từ Ø32 đến Ø250 mm – phù hợp từ cơ cấu nhỏ đến xy lanh lực lớn.
Hành trình đa dạng: từ 25 đến 1000 mm – dễ chọn theo biên độ di chuyển thực tế.
Thân nhôm vuông cứng vững: chịu lực tốt, dễ gá lắp nhiều kiểu chân đế, gối trục, tai treo.
Tùy chọn cảm biến: đuôi “S” hỗ trợ gắn cảm biến hành trình từ bên ngoài.

Xy lanh vuông Airtac SC Series Ø32 ~ Ø250 Hành trình 25–1000 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa kim Việt Nam – Phân phối xy lanh Airtac chính hãng: SC, SI, MA, SDA…, kèm phụ kiện gối trục, chân đế, co nối, cảm biến.

SC Series – xy lanh vuông tiêu chuẩn Airtac, thân nhôm, hành trình đa dạng.

Xy lanh vuông tiêu chuẩn SC Airtac là gì?

SC Series là dòng xy lanh vuông tiêu chuẩn của Airtac, được sử dụng rất phổ biến trong các dây chuyền tự động hóa, máy đóng gói, cơ cấu gắp – kẹp – đẩy, băng tải, nâng hạ… Dòng SC thuộc loại xy lanh tác động kép (double acting), thân vuông, piston thanh trơn, có thể kết hợp nhiều loại gá lắp: chân đế, gối trục, tai treo trước/sau. Với dải đường kính từ Ø32 đến Ø250 mm và hành trình lên tới 1000 mm, SC đáp ứng được từ các cơ cấu nhỏ cho tới xy lanh lực lớn trong dây chuyền công nghiệp. Đuôi mã “S” trên từng model cho biết cấu hình có rãnh/giải pháp gắn cảm biến hành trình, thuận tiện giám sát vị trí về – tới của xy lanh để đưa tín hiệu về PLC hoặc bộ điều khiển.

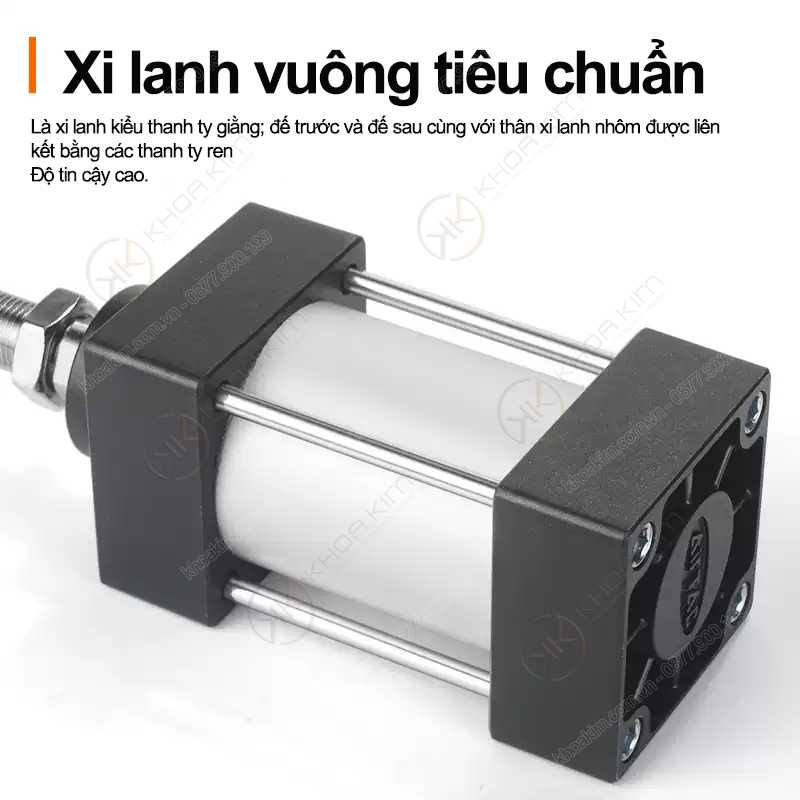

Cấu tạo & đặc điểm chính của SC Series

Cấu tạo điển hình

Thân xy lanh vuông: bằng nhôm/kim loại xử lý bề mặt, cứng vững.
Nắp trước & sau: bắt bulông, có thể thay đổi kiểu gá lắp.
Piston & thanh piston: chịu lực, truyền động tuyến tính cho cơ cấu chấp hành.
Phớt làm kín: giảm rò khí, đảm bảo lực xy lanh ổn định.
Cổng cấp khí: bố trí trên thân/nắp, tùy theo đường kính xy lanh.
Rãnh/cấu trúc gắn cảm biến: dùng cho các model có đuôi “S”.

Đặc điểm nổi bật

Tiêu chuẩn hóa kích thước: dễ thay thế, dễ thiết kế cơ khí.
Lực đẩy – kéo lớn: phù hợp kẹp, chặn, nâng, ép…
Dải hành trình rộng: nhiều lựa chọn 25 – 1000 mm cho từng đường kính.
Hỗ trợ cảm biến: tiện giám sát hành trình, kết nối PLC.
Phụ kiện gá lắp đa dạng: gối trục, chân đế, tai treo… giúp lắp ở nhiều vị trí.

Ứng dụng điển hình của xy lanh SC Airtac

Máy đóng gói, chiết rót, dán nhãn – xy lanh đẩy sản phẩm, đẩy hộp.
Máy lắp ráp, dây chuyền tự động – xy lanh kẹp chi tiết, gắp – đặt.
Robot đơn giản, giàn trượt tuyến tính – kết hợp với dẫn hướng.
Băng tải, cơ cấu đẩy/chặn sản phẩm, chốt định vị.
Ngành cơ khí, gỗ, nhựa – xy lanh ép, kẹp, giữ phôi.

Cách đọc & chọn mã xy lanh SC cho đúng nhu cầu

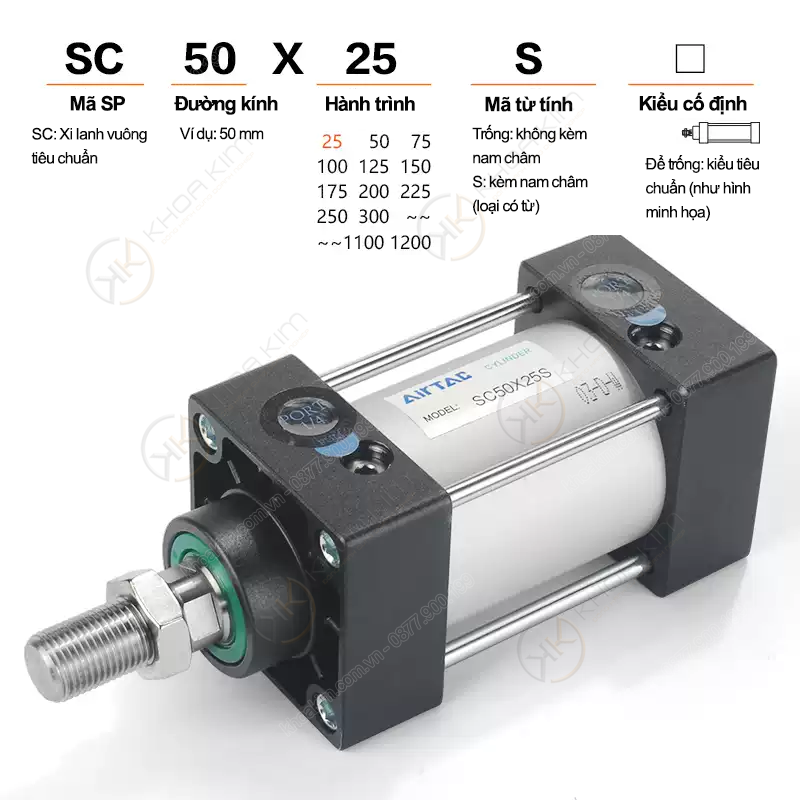

Mã xy lanh SC có dạng tổng quát: SC<Đường kính>X<Hành trình>S Ví dụ: SC50X200S ≈ xy lanh vuông SC, đường kính piston Ø50 mm, hành trình 200 mm, cấu hình hỗ trợ gắn cảm biến (S).

Bước 1 – Chọn đường kính (bore): SC32, 40, 50, 63, 80, 100, 125, 160, 200, 250… theo lực cần thiết.
Bước 2 – Chọn hành trình (stroke): 25, 50, 75, 100… đến 1000 mm, phù hợp hành trình cơ cấu.
Bước 3 – Quyết định cần cảm biến không: nếu cần đọc hành trình → ưu tiên mã có “S”.
Bước 4 – Kiểm tra gá lắp: chân đế, gối trục, tai treo… để đặt hàng kèm phụ kiện phù hợp.

Nếu bạn chưa chắc về lực xy lanh, kỹ sư CNC Motion có thể hỗ trợ tính nhanh dựa trên áp suất sử dụng và tải thực tế.

Bảng mã xy lanh vuông tiêu chuẩn SC Airtac – Đủ dải Ø32 ~ Ø250

Dưới đây là toàn bộ mã SC bạn yêu cầu, được sắp xếp theo đường kính xy lanh để dễ tra cứu:

SC32 – Đường kính piston Ø32 mm

Đường kính (mm)	Mã hành trình
Ø32	SC32X25S SC32X50S SC32X75S SC32X100S SC32X125S SC32X150S SC32X175S SC32X200S SC32X225S SC32X250S SC32X300S SC32X350S SC32X400S SC32X450S SC32X500S SC32X600S SC32X700S SC32X800S

SC40 – Đường kính piston Ø40 mm

Đường kính (mm)	Mã hành trình
Ø40	SC40X25S SC40X50S SC40X75S SC40X100S SC40X125S SC40X150S SC40X175S SC40X200S SC40X225S SC40X250S SC40X300S SC40X350S SC40X400S SC40X450S SC40X500S SC40X600S SC40X700S SC40X800S

SC50 – Đường kính piston Ø50 mm

Đường kính (mm)	Mã hành trình
Ø50	SC50X25S SC50X50S SC50X75S SC50X100S SC50X120S SC50X125S SC50X150S SC50X175S SC50X200S SC50X225S SC50X250S SC50X300S SC50X350S SC50X400S SC50X450S SC50X500S SC50X550S SC50X600S SC50X700S SC50X800S SC50X900S SC50X1000S SC50X25 (biến thể không đuôi S, cấu hình khác – vui lòng hỏi kỹ sư để đối chiếu cụ thể)

SC63 – Đường kính piston Ø63 mm

Đường kính (mm)	Mã hành trình
Ø63	SC63X25S SC63X50S SC63X75S SC63X100S SC63X125S SC63X150S SC63X175S SC63X200S SC63X225S SC63X250S SC63X300S SC63X350S SC63X400S SC63X450S SC63X500S SC63X600S SC63X700S SC63X800S SC63X900S SC63X1000S

SC80 – Đường kính piston Ø80 mm

Đường kính (mm)	Mã hành trình
Ø80	SC80X25S SC80X50S SC80X75S SC80X100S SC80X125S SC80X150S SC80X175S SC80X200S SC80X225S SC80X250S SC80X300S SC80X350S SC80X400S SC80X450S SC80X500S SC80X600S SC80X700S SC80X800S SC80X900S SC80X1000S

SC100 – Đường kính piston Ø100 mm

Đường kính (mm)	Mã hành trình
Ø100	SC100X25S SC100X50S SC100X75S SC100X100S SC100X125S SC100X150S SC100X175S SC100X200S SC100X225S SC100X250S SC100X300S SC100X350S SC100X400S SC100X450S SC100X500S SC100X600S SC100X700S SC100X800S SC100X900S SC100X1000S

SC125 – Đường kính piston Ø125 mm

Đường kính (mm)	Mã hành trình
Ø125	SC125X25S SC125X50S SC125X75S SC125X100S SC125X125S SC125X150S SC125X175S SC125X200S SC125X225S SC125X250S SC125X300S SC125X350S SC125X400S SC125X450S SC125X500S SC125X600S SC125X700S SC125X800S SC125X900S SC125X1000S

SC160 – Đường kính piston Ø160 mm

Đường kính (mm)	Mã hành trình
Ø160	SC160X25S SC160X50S SC160X75S SC160X100S SC160X125S SC160X150S SC160X175S SC160X200S SC160X225S SC160X250S SC160X300S SC160X350S SC160X400S SC160X450S SC160X500S SC160X600S SC160X700S SC160X800S SC160X900S SC160X1000S

SC200 – Đường kính piston Ø200 mm

Đường kính (mm)	Mã hành trình
Ø200	SC200X25S SC200X50S SC200X75S SC200X100S SC200X125S SC200X150S SC200X175S SC200X200S SC200X225S SC200X250S SC200X300S SC200X350S SC200X400S SC200X450S SC200X500S SC200X600S SC200X700S SC200X800S SC200X900S SC200X1000S

SC250 – Đường kính piston Ø250 mm

Đường kính (mm)	Mã hành trình
Ø250	SC250X25S SC250X50S SC250X75S SC250X100S SC250X125S SC250X150S SC250X175S SC250X200S SC250X225S SC250X250S SC250X300S SC250X350S SC250X400S SC250X450S SC250X500S SC250X600S SC250X700S SC250X800S SC250X900S SC250X1000S

Câu hỏi thường gặp về xy lanh SC Airtac

Đuôi “S” trong mã SC có ý nghĩa gì?

Đuôi “S” thường biểu thị cấu hình hỗ trợ gắn cảm biến hành trình. Khi chọn đúng model có “S”, bạn có thể dễ dàng gắn cảm biến từ để đọc vị trí xy lanh (về/tới) đưa tín hiệu về PLC.

Tôi nên chọn SC50 hay SC63 cho cơ cấu kẹp?

Cần dựa trên lực kẹp yêu cầu, áp suất khí sử dụng và biến thiên an toàn. Gửi thông tin tải trọng/tốc độ cho kỹ sư để được tính toán nhanh đường kính & hành trình phù hợp.

SC có dùng được với cảm biến từ Airtac tiêu chuẩn không?

Có, các model SC có đuôi “S” được thiết kế để tương thích với cảm biến hành trình tiêu chuẩn. Khi đặt hàng, bạn có thể đặt kèm cảm biến & dây nối phù hợp.

SC Series – Xy lanh vuông tiêu chuẩn Airtac (Standard Square Cylinder)

Liên hệ tư vấn & báo giá xy lanh SC Airtac chính hãng

Gửi mã SC đang sử dụng hoặc yêu cầu lực – hành trình – không gian lắp đặt, kỹ sư CNC Motion sẽ tư vấn chọn đúng đường kính, hành trình và phụ kiện gá lắp.

📞 Gọi ngay 0877.900.199 💬 Chat Zalo kỹ sư 📧 Gửi email báo giá
