Tính năng nổi bật:

Xi lanh TWQ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh chặn (Stopper Cylinder) chuyên dụng cho các ứng dụng chặn – giữ – định vị sản phẩm trong hệ thống băng tải và dây chuyền tự động hóa. Với thiết kế nhỏ gọn, hành trình ngắn và lực chặn ổn định, xi lanh TWQ Airtac giúp kiểm soát chính xác vị trí dừng của sản phẩm/phôi, đảm bảo quá trình vận hành diễn ra liên tục, đồng bộ và hạn chế sai lệch.

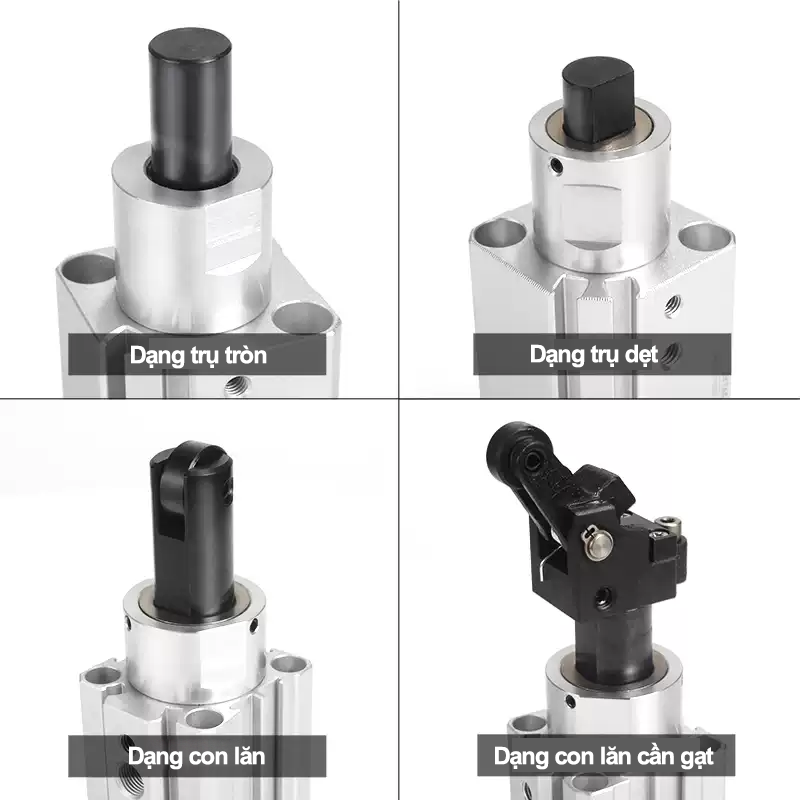

Dòng TWQ Series được tối ưu cho các hệ thống cần tốc độ cao và tần suất làm việc lớn, với hành trình phổ biến từ 10mm đến 30mm và dải kích thước đường kính từ Ø20 đến Ø50, phù hợp với nhiều loại tải từ nhẹ đến trung bình. Sản phẩm có đa dạng biến thể đầu chặn như dạng trụ tròn, trụ dẹt, con lăn và con lăn cần gạt, giúp linh hoạt lựa chọn theo đặc điểm ứng dụng thực tế như cấp phôi, phân loại, kiểm tra hoặc đóng gói.

Xi lanh TWQ Airtac được sản xuất theo tiêu chuẩn chất lượng cao với vật liệu bền bỉ, khả năng chịu va đập tốt và độ lặp lại chính xác, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khi mua xi lanh TWQ tại Khoa Kim Việt Nam, khách hàng được đảm bảo hàng chính hãng 100%, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật tận tình, giá cạnh tranh và giao hàng nhanh toàn quốc, góp phần nâng cao hiệu suất và độ tin cậy cho hệ thống khí nén công nghiệp.

Xi lanh TWQ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh xoay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

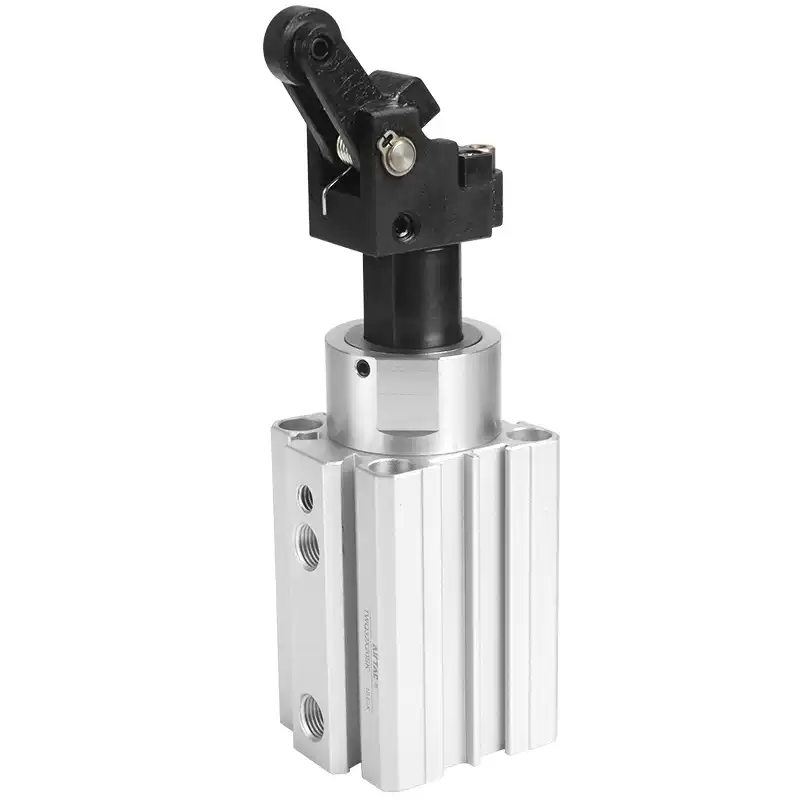

TWQ Series – Xi lanh chặn Airtac (Stopper Cylinder) Ø20–Ø50, hành trình 10–30 mm

Xi lanh chặn (stopper) chuyên dụng: chặn – giữ – định vị phôi trên băng tải, bàn trượt, cụm cấp phôi.
Thiết kế nhỏ gọn, lực chặn ổn định: phù hợp dây chuyền chạy nhịp cao, thao tác lặp lại nhiều.
Đa dạng biến thể: C/B/R (chuẩn), K/KF (biến thể theo chuẩn lắp/đế), có nhóm mã “S” theo cấu hình kho.
Dải kích thước phổ biến: Ø20, Ø25, Ø32, Ø40, Ø50; hành trình 10 / 15 / 20 / 25 / 30 mm.
Ứng dụng mạnh: cấp phôi, chặn sản phẩm, tách dòng, định vị trước khi gắp – đóng gói – dán nhãn.

Xi lanh chặn Airtac TWQ Stopper Cylinder Ø20–Ø50 Stroke 10–30 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh chặn Airtac TWQ chính hãng, đầy đủ kích thước – hành trình – biến thể, hỗ trợ chọn mã theo băng tải & tải phôi.

TWQ – xi lanh chặn nhỏ gọn, chuyên dùng cho băng tải/cấp phôi/định vị.

Xi lanh chặn TWQ Airtac là gì?

Xi lanh chặn TWQ (Stopper Cylinder) của Airtac là loại xi lanh khí nén chuyên dụng để chặn – giữ – định vị sản phẩm/phôi trong các hệ thống vận chuyển và tự động hóa, đặc biệt là: băng tải con lăn, băng tải belt, bàn trượt, cụm cấp phôi, cụm phân loại. Khác với xi lanh tiêu chuẩn dùng để đẩy kéo hành trình dài, xi lanh chặn TWQ thường có hành trình ngắn (10–30 mm) nhưng yêu cầu quan trọng nhất là lực chặn ổn định, độ lặp lại cao, chịu nhịp và độ bền cơ khí khi sản phẩm va chạm trong chu kỳ chạy máy. Với dải đường kính Ø20–Ø50, TWQ đáp ứng từ các sản phẩm nhẹ (linh kiện, hộp nhỏ) đến nhóm tải trung bình (chai/lon, khay, cụm gá) tùy thiết kế hệ thống. Khi cần chọn đúng mã, bạn nên xem xét: tải phôi, tốc độ băng tải, phương án chặn 1 đầu hay chặn 2 đầu, và có cần “đế/kiểu lắp” theo biến thể K/KF hay không.

Cấu tạo & nguyên lý hoạt động của xi lanh chặn TWQ

Thành phần chính

Thân xi lanh: kết cấu cứng vững, tối ưu lắp đặt trong không gian hẹp.
Piston + ty chặn: tạo lực chặn, chịu va chạm lặp lại từ sản phẩm.
Phớt làm kín: đảm bảo kín khí, giảm rò rỉ, duy trì lực ổn định theo thời gian.
Cổng cấp khí: cấp/xả theo chu kỳ chặn – nhả, có thể dùng van điện từ đảo chiều.
Cơ cấu lắp (tùy biến thể): dạng chuẩn C/B/R hoặc biến thể K/KF theo chuẩn đế/kiểu lắp.

Nguyên lý chặn – nhả

Khi cấp khí, piston dịch chuyển làm ty chặn trồi lên (hoặc tiến ra) để chặn sản phẩm. Khi xả khí (hoặc cấp ngược tùy hệ), ty rút về giúp sản phẩm đi tiếp. Với ứng dụng chạy nhịp nhanh, kỹ sư thường kết hợp TWQ với:

Van điện từ 5/2: điều khiển tiến/lùi nhanh.
Tiết lưu: tối ưu tốc độ chặn để giảm “đập” sản phẩm.
Cảm biến hành trình: xác nhận trạng thái chặn, đồng bộ robot/gắp.

Ưu điểm nổi bật của xi lanh chặn Airtac TWQ

Chuyên dụng cho bài toán chặn: tối ưu hành trình ngắn, lực chặn ổn định, độ lặp lại cao.
Thiết kế nhỏ gọn: dễ tích hợp vào băng tải/cụm cấp phôi trong không gian hẹp.
Hoạt động bền bỉ: phù hợp chu kỳ đóng mở liên tục, giảm dừng máy.
Nhiều lựa chọn Ø & hành trình: dễ match với tải phôi và tốc độ dây chuyền.
Dễ chuẩn hóa mã: doanh nghiệp dễ dự phòng kho theo Ø và stroke phổ biến.

Gợi ý: Nếu sản phẩm “đập mạnh” vào ty chặn, nên giảm tốc băng tải tại vùng chặn hoặc dùng giảm chấn/đệm cơ khí để tăng tuổi thọ.

Thông số lựa chọn nhanh (theo dải model bạn đang dùng)

Hạng mục	Giá trị (theo nhóm mã)
Đường kính (Bore)	Ø20 / Ø25 / Ø32 / Ø40 / Ø50
Hành trình (Stroke)	10 / 15 / 20 / 25 / 30 mm
Biến thể mã	C/B/R; K/KF; và nhóm có tiền tố/hậu tố “S” (SC/SB/SR/SK/SKF)
Ứng dụng	Chặn – định vị – tách dòng trên băng tải, cấp phôi, robot gắp

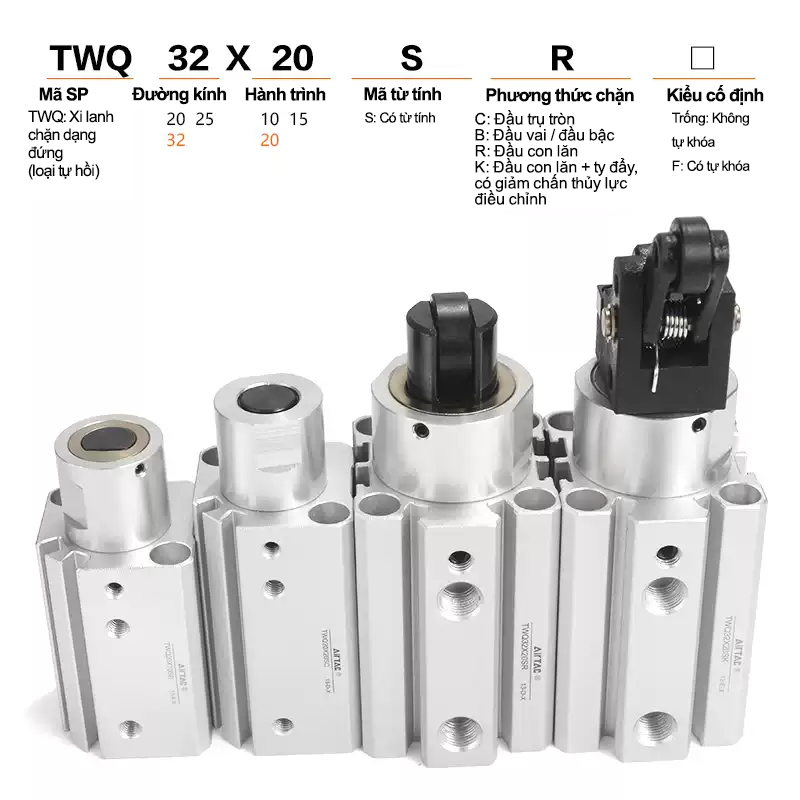

Cách đọc mã TWQ (để chọn đúng Ø – stroke – biến thể)

Mã TWQ thường có cấu trúc dạng: TWQ{Ø}X{Stroke}{Suffix} (ví dụ: TWQ32X20B). Trong đó:

Ø (20/25/32/40/50): đường kính piston, ảnh hưởng lực chặn.
Stroke (10/15/20/25/30): hành trình ty chặn.
Suffix C/B/R: biến thể chuẩn theo series (phổ biến cho lắp tiêu chuẩn).
Suffix K/KF: biến thể theo kiểu lắp/đế/chuẩn liên quan tới cụm lắp đặt (thường dùng khi cần đồng bộ cơ khí).
Nhóm “S” (SC/SB/SR/SK/SKF): thường dùng để phân biệt cấu hình/biến thể theo hệ mã kho hoặc chuẩn lắp của bạn.

Mẹo: Nếu bạn chỉ cần thay thế nhanh, hãy gửi đúng mã in trên thân (ví dụ: TWQ40X25SK) để đối chiếu 1-1.

Bảng mã sản phẩm đầy đủ – Xi lanh chặn Airtac TWQ

Danh sách dưới đây bao gồm đầy đủ toàn bộ mã bạn cung cấp, đã nhóm theo Ø và hành trình để tra nhanh.

TWQ Ø20

Hành trình	Mã chuẩn (C/B/R)	Mã “S” (SC/SB/SR)
10 mm	TWQ20X10C TWQ20X10B TWQ20X10R TWQ20X10SC TWQ20X10SB TWQ20X10SR	(đã gộp chung trong cột mã do bạn cung cấp theo cả C/B/R và SC/SB/SR)
15 mm	TWQ20X15C TWQ20X15B TWQ20X15R TWQ20X15SC TWQ20X15SB TWQ20X15SR	(đã gộp chung)
20 mm	TWQ20X20C TWQ20X20B TWQ20X20R TWQ20X20SC TWQ20X20SB TWQ20X20SR	(đã gộp chung)

TWQ Ø25

Hành trình	Mã chuẩn (C/B/R)	Mã “S” (SC/SB/SR)
10 mm	TWQ25X10C TWQ25X10B TWQ25X10R TWQ25X10SC TWQ25X10SR	(các mã “S” bạn đưa gồm SC/SR; nhóm SB không có ở stroke 10 trong danh sách của bạn)
15 mm	TWQ25X15C TWQ25X15B TWQ25X15R TWQ25X15SC TWQ25X15SB TWQ25X15SR	(đã gộp)
20 mm	TWQ25X20C TWQ25X20B TWQ25X20R TWQ25X20SC TWQ25X20SB TWQ25X20SR	(đã gộp)

TWQ Ø32

Hành trình	Mã chuẩn (C/B/R)	Mã “S” (SC/SB/SR) & K/KF
10 mm	TWQ32X10C TWQ32X10B TWQ32X10R TWQ32X10SC TWQ32X10SB TWQ32X10SR	TWQ32X10K TWQ32X10SK TWQ32X10KF TWQ32X10SKF
15 mm	TWQ32X15C TWQ32X15B TWQ32X15R TWQ32X15SC TWQ32X15SB TWQ32X15SR	TWQ32X15SK TWQ32X15SKF
20 mm	TWQ32X20C TWQ32X20B TWQ32X20R TWQ32X20SC TWQ32X20SB TWQ32X20SR	TWQ32X20K TWQ32X20SK TWQ32X20KF TWQ32X20SKF
30 mm	(nhóm C/B/R không được bạn liệt kê cho Ø32x30 theo dạng C/B/R “chuẩn”)	TWQ32X30K TWQ32X30SK TWQ32X30KF TWQ32X30SKF

TWQ Ø40

Hành trình	Mã chuẩn (C/B/R)	Mã “S” (SC/SB/SR) & K/KF
20 mm	TWQ40X20C TWQ40X20B TWQ40X20R TWQ40X20SC TWQ40X20SB TWQ40X20SR	TWQ40X20K TWQ40X20SK TWQ40X20KF TWQ40X20SKF
25 mm	TWQ40X25C TWQ40X25B TWQ40X25R TWQ40X25SC TWQ40X25SB TWQ40X25SR	TWQ40X25K TWQ40X25SK TWQ40X25KF TWQ40X25SKF
30 mm	TWQ40X30C TWQ40X30B TWQ40X30R TWQ40X30SC TWQ40X30SB TWQ40X30SR	TWQ40X30K TWQ40X30SK TWQ40X30KF TWQ40X30SKF

TWQ Ø50

Hành trình	Mã chuẩn (C/B/R)	Mã “S” (SC/SB/SR) & K/KF
20 mm	TWQ50X20C TWQ50X20B TWQ50X20R TWQ50X20SC TWQ50X20SB TWQ50X20SR	TWQ50X20K TWQ50X20SK TWQ50X20KF TWQ50X20SKF
25 mm	TWQ50X25C TWQ50X25B TWQ50X25R TWQ50X25SC TWQ50X25SB TWQ50X25SR	TWQ50X25K TWQ50X25SK TWQ50X25KF TWQ50X25SKF
30 mm	TWQ50X30C TWQ50X30B TWQ50X30R TWQ50X30SC TWQ50X30SB TWQ50X30SR	TWQ50X30K TWQ50X30SK TWQ50X30KF TWQ50X30SKF

Ứng dụng tiêu biểu của xi lanh chặn TWQ

Chặn – tách dòng trên băng tải: chặn sản phẩm theo nhịp, tách sản phẩm để gắp/đóng gói.
Định vị trước thao tác: dừng đúng vị trí để camera kiểm tra, cân, in date, dán nhãn.
Cấp phôi: chặn từng phôi để cấp vào cụm gia công/lắp ráp.
Chống dồn sản phẩm: điều phối nhịp băng tải khi đầu ra bị nghẽn.

Câu hỏi thường gặp (FAQ)

Chọn Ø20/25/32/40/50 theo tiêu chí nào?

Chọn theo tải phôi, tốc độ băng tải và lực va chạm. Tải càng lớn/va càng mạnh → ưu tiên Ø lớn hơn để tăng lực và độ bền.

Hành trình 10/15/20/25/30 mm khác nhau thế nào?

Hành trình càng lớn → biên độ chặn càng rộng, dễ “ăn” sản phẩm lệch vị trí hơn nhưng thời gian chu kỳ có thể tăng. Hành trình ngắn phù hợp máy nhịp nhanh.

K/KF và SC/SB/SR/SK/SKF là gì?

Đây là các biến thể theo chuẩn lắp/đế hoặc phiên bản theo hệ mã kho. Để thay thế đúng, hãy dùng mã in trên thân (ví dụ: TWQ40X25SKF) hoặc gửi ảnh tem/mã.
