Tính năng nổi bật:

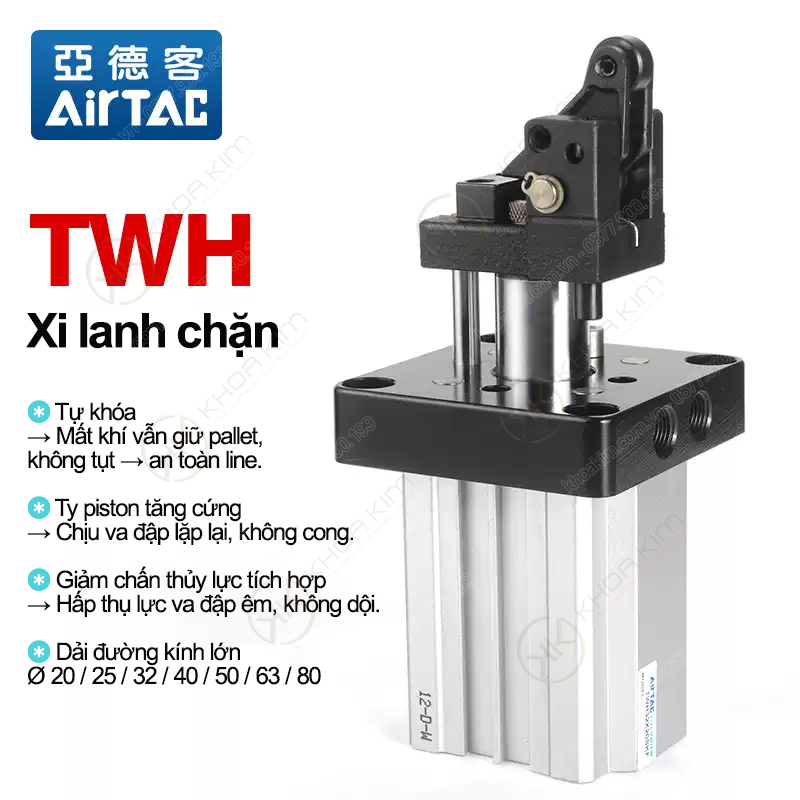

Xi lanh TWH – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh chặn (Stopper Cylinder) chuyên dụng cho các ứng dụng dừng – chặn – định vị sản phẩm trên băng tải và trong hệ thống tự động hóa công nghiệp. Với thiết kế chắc chắn, khả năng chịu va đập tốt và vận hành ổn định, xi lanh TWH Airtac giúp kiểm soát chính xác vị trí dừng của pallet hoặc sản phẩm, từ đó nâng cao hiệu suất và độ tin cậy trong các dây chuyền sản xuất như phân loại, lắp ráp, kiểm tra và đóng gói.

Dòng TWH Series được thiết kế tối ưu cho môi trường làm việc liên tục với tần suất cao, đảm bảo độ bền cơ học và khả năng hoạt động ổn định trong thời gian dài. Sản phẩm có nhiều kích thước đường kính từ Ø20 đến Ø80 cùng các tùy chọn hành trình phổ biến 15mm, 20mm, 30mm và 40mm, giúp linh hoạt lựa chọn theo yêu cầu tải và đặc điểm hệ thống. Ngoài ra, xi lanh TWH còn có nhiều biến thể như TTH, TDH, TWM, TTM, TDM để phù hợp với các nhu cầu lắp đặt và ứng dụng khác nhau.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, khả năng làm kín tốt và chống mài mòn hiệu quả, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh TWH tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ ổn định cho hệ thống khí nén.

Xi lanh TWH – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh xoay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

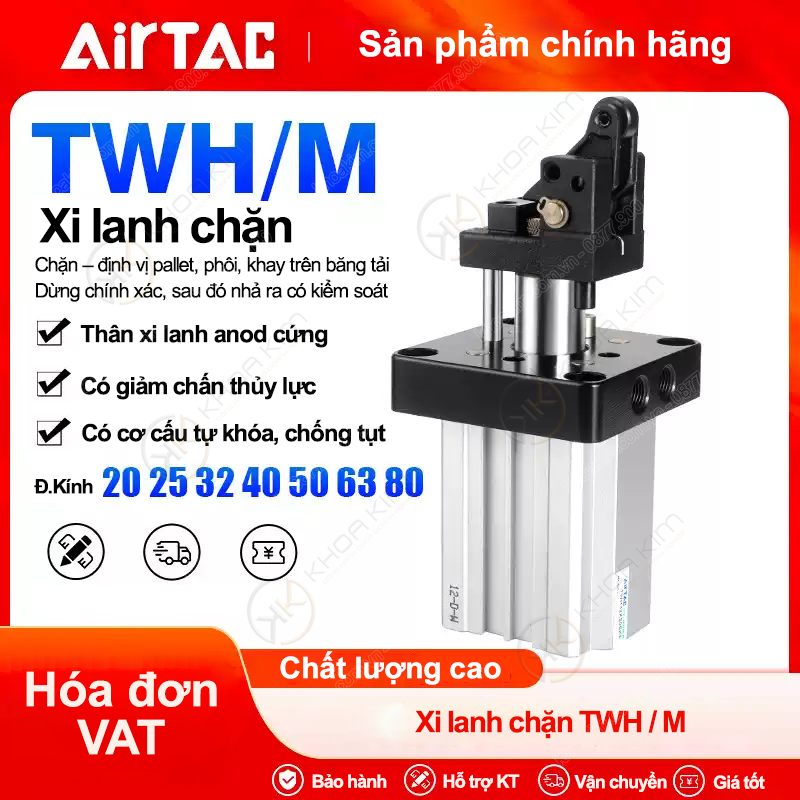

TWH Series – Xi lanh chặn Airtac (Stopper Cylinder) Kèm biến thể: TTH / TDH / TWM / TTM / TDM

Chức năng chặn – định vị: dùng để chặn phôi, dừng pallet, định vị sản phẩm trên băng tải.
Kết cấu chắc – chịu va đập: phù hợp môi trường tự động hóa, nhịp làm việc cao.
Hành trình tiêu chuẩn: 15 / 20 / 30 / 40 mm (tùy bore), tối ưu không gian lắp.
Nhiều kích thước đường kính: Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80.
Dễ chọn mã – dễ thay thế: mã hóa theo bore × stroke và tùy chọn (L/K/S/F…).

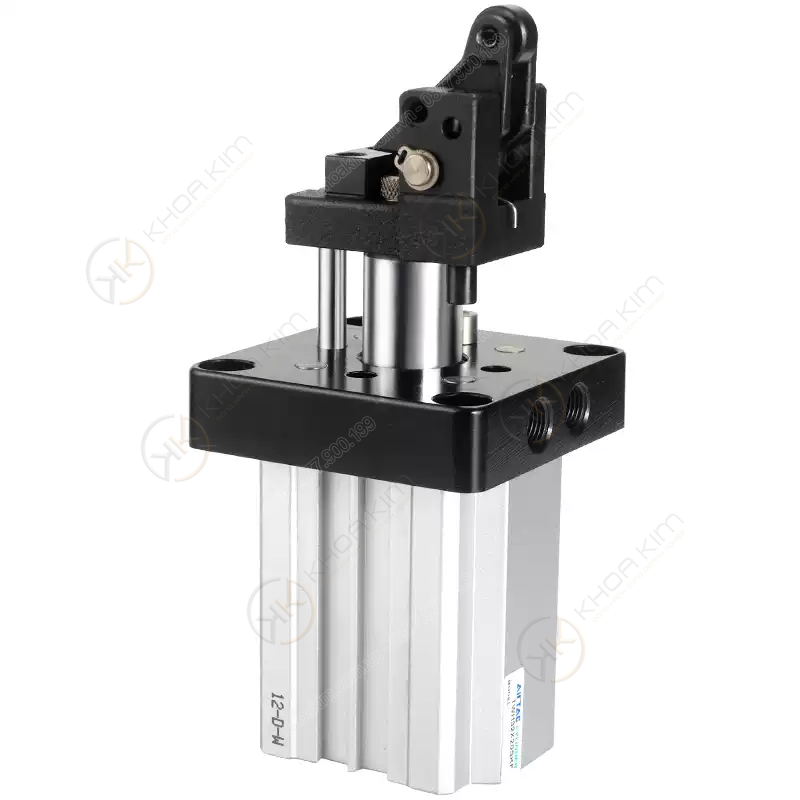

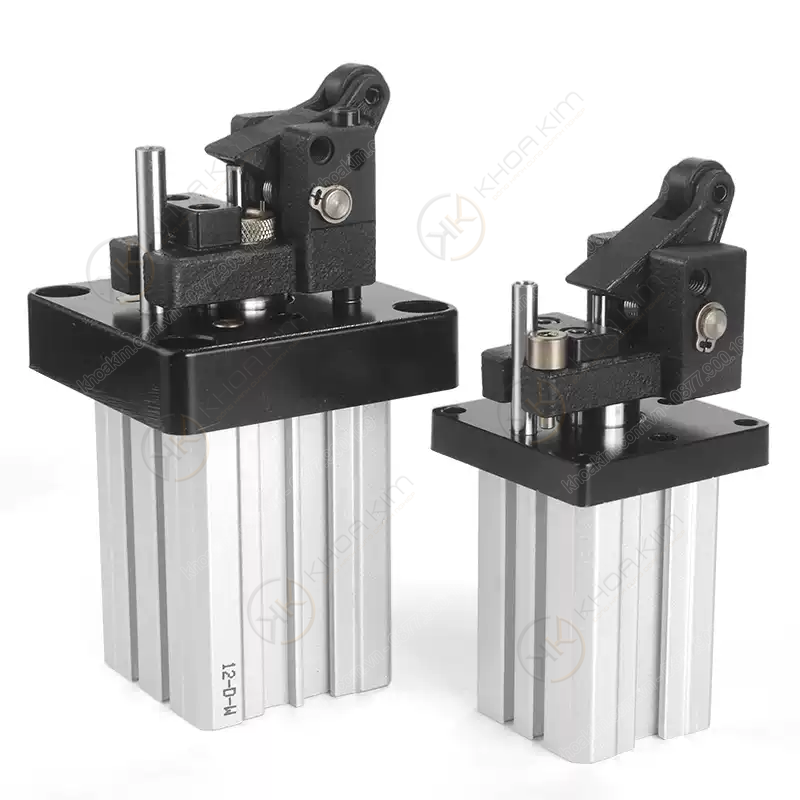

Xi lanh chặn Airtac Stopper Cylinder TWH · TTH · TDH Ø20–Ø80

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp đầy đủ xi lanh Airtac: xi lanh chặn, xi lanh tiêu chuẩn, phụ kiện lắp đặt, van điện từ, cút nối nhanh, ống khí…

TWH Series – xi lanh chặn Airtac dùng để chặn/định vị pallet – phôi trên băng tải tự động.

Xi lanh chặn TWH Airtac là gì?

Xi lanh chặn (Stopper Cylinder) TWH của Airtac là dòng xi lanh chuyên dụng để tạo điểm chặn – điểm dừng – điểm định vị trong các hệ thống băng tải, cơ cấu cấp phôi, trạm phân loại, trạm kiểm tra, trạm đóng gói. Khác với xi lanh “đẩy kéo” thông thường, xi lanh chặn tập trung vào khả năng chịu lực chặn, chịu va đập lặp lại và độ ổn định khi giữ vị trí. Trong dây chuyền tự động hóa, nhu cầu “dừng đúng chỗ” thường quan trọng không kém tốc độ chạy. TWH Series giúp bạn:

Chặn pallet để robot thao tác
Dừng sản phẩm để cảm biến/vision kiểm tra
Định vị phôi tại trạm dán nhãn/đóng gói
Tạo nhịp cấp phôi theo chu kỳ của máy

Ngoài nhóm TWH, Airtac còn có các biến thể thường gặp như TTH, TDH và nhóm mã TWM/TTM/TDM (tùy cấu hình, kiểu lắp, tùy chọn cơ khí).

Cấu tạo & nguyên lý hoạt động của xi lanh chặn

Các bộ phận chính

Thân xi lanh: kết cấu cứng vững, tối ưu chịu lực chặn.
Piston + ty: chuyển động tịnh tiến, tạo lực chặn/nhả.
Phần đầu chặn: bề mặt tiếp xúc, thường được thiết kế để chịu va đập.
Seal/O-ring: làm kín khí, giúp xi lanh bền và ổn định.
Port khí: cấp/xả khí để điều khiển nâng/hạ hoặc ra/vào chốt chặn.
Tùy chọn L/K/S/F…: phục vụ bài toán lắp đặt, cảm biến, hành trình, kiểu đầu ty…

Nguyên lý hoạt động

Xi lanh chặn hoạt động theo chu kỳ đơn giản nhưng hiệu quả:

Trạng thái nhả: chốt/đầu chặn rút xuống (hoặc rút vào), cho phép pallet/phôi đi qua.
Trạng thái chặn: cấp khí, chốt/đầu chặn trồi lên (hoặc đẩy ra), tạo điểm dừng.
Giữ chặn: duy trì áp suất để giữ vị trí, đảm bảo độ ổn định khi robot thao tác.
Nhả chặn: xả khí, chốt rút về, sản phẩm tiếp tục di chuyển.

Với thiết kế dành riêng cho “stopper”, TWH Series tối ưu cho lực va đập lặp lại hơn so với xi lanh thường.

Vì sao nên chọn xi lanh chặn Airtac TWH?

Chịu va đập tốt: phù hợp băng tải chạy nhịp, pallet nặng, dừng lặp lại.
Độ ổn định cao: giữ vị trí chặn chính xác, hỗ trợ thao tác robot và sensor.
Thiết kế gọn: dễ bố trí trong cụm băng tải, trạm phân loại.
Dải kích thước rộng: Ø20–Ø80 đáp ứng từ sản phẩm nhỏ đến pallet lớn.
Dễ bảo trì: mã rõ ràng, dễ đặt hàng thay thế, sẵn phụ kiện.

Thông số kỹ thuật gợi ý khi ứng dụng

Hạng mục	Gợi ý
Ứng dụng	Chặn/định vị pallet, phôi, sản phẩm trên băng tải
Đường kính bore	Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80
Hành trình (stroke)	15 / 20 / 30 / 40 mm (tùy bore & mã)
Khuyến nghị khí nén	Khí sạch, có FRL để tăng tuổi thọ

Lưu ý: Khi chọn xi lanh chặn, bạn nên ưu tiên tính toán theo khối lượng – tốc độ băng tải – lực va đập thay vì chỉ nhìn bore. Nếu cần, gửi thông tin tải và tốc độ để kỹ sư gợi ý đúng bore và hành trình.

Cách chọn đúng mã TWH/TTH/TDH theo tải – hành trình – tùy chọn

Bước 1 – Chọn bore: tải nhỏ chọn Ø20/Ø25; tải trung chọn Ø32/Ø40; pallet nặng chọn Ø50/Ø63/Ø80.
Bước 2 – Chọn stroke: 15 mm (nhỏ gọn), 20 mm (trung), 30–40 mm (cần độ nhô cao hơn).
Bước 3 – Chọn tùy chọn: L/K/S/F… theo nhu cầu lắp đặt, cảm biến, kiểu đầu ty hoặc biến thể cơ khí.
Bước 4 – Đối chiếu không gian lắp: đảm bảo vị trí chặn không vướng sản phẩm/khung băng tải.
Bước 5 – Kiểm tra chu kỳ: máy chạy nhịp cao nên tối ưu FRL và van điều khiển phù hợp.

Mẹo: Nếu sản phẩm/pallet có quán tính lớn, nên thêm giảm tốc băng tải trước điểm chặn hoặc dùng cơ cấu giảm chấn.

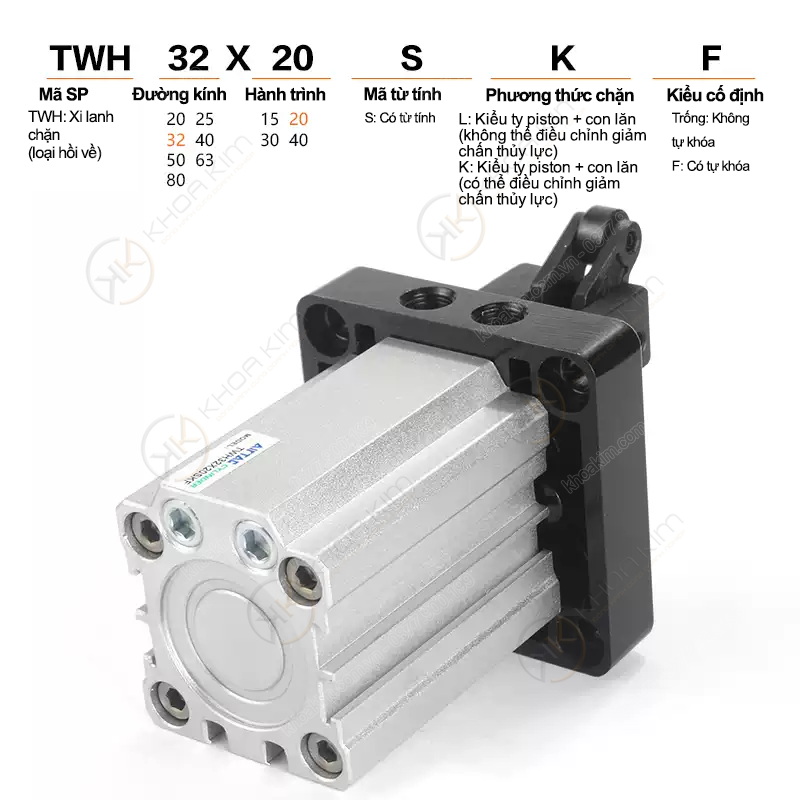

Bảng mã sản phẩm đầy đủ – Xi lanh chặn Airtac (TWH/TTH/TDH/TWM/TTM/TDM)

Dưới đây là toàn bộ mã bạn yêu cầu (giữ nguyên đúng ký tự), sắp theo nhóm để dễ tra cứu.

1) Nhóm TWH / TTH / TDH (đuôi LF/KF) – theo bore × stroke

Bore × Stroke	TWH	TTH	TDH
20 × 15	TWH20X15LF	TTH20X15LF	TDH20X15LF
25 × 15	TWH25X15LF	TTH25X15LF	TDH25X15LF
32 × 20	TWH32X20KF	TTH32X20KF	TDH32X20KF
40 × 30	TWH40X30KF	TTH40X30KF	TDH40X30KF
50 × 30	TWH50X30KF	TTH50X30KF	TDH50X30KF
63 × 30	TWH63X30KF	TTH63X30KF	TDH63X30KF
80 × 40	TWH80X40KF	TTH80X40KF	TDH80X40KF

2) Nhóm TWM / TTM / TDM

Mã sản phẩm	Ghi chú nhanh
TWM50X30KF TTM50X30KF TDM50X30KF	Biến thể theo nhóm “M” (tùy cấu hình), cùng bore 50 – stroke 30 – đuôi KF.

3) Nhóm TWH tùy chọn S / SL / SLF / SK / SKF (theo bore × stroke)

Nhóm tùy chọn	Mã sản phẩm	Gợi ý ứng dụng
TWH…S	TWH20X15S TWH25X15S TWH32X20S TWH40X30S TWH50X30S TWH63X30S TWH80X40S	Dùng khi cần biến thể “S” theo tiêu chuẩn thiết kế của bạn (lắp đặt/khác biệt cơ khí).
TWH…SL / SLF	TWH20X15SL TWH25X15SL TWH20X15SLF TWH25X15SLF	Biến thể “SL/SLF” – thường dùng theo yêu cầu lắp đặt hoặc tích hợp phụ kiện.
TWH…SK / SKF	TWH32X20SK TWH40X30SK TWH50X30SK TWH63X30SK TWH80X40SKTWH32X20SKF TWH40X30SKF TWH50X30SKF TWH63X30SKF TWH80X40SKFTWH50X30SKF	Biến thể “SK/SKF” – ưu tiên khi cần lựa chọn theo chuẩn thiết kế/khả năng lắp đặt cụm băng tải.

4) Nhóm TWH tiêu chuẩn & tùy chọn L/K (không kèm S/F)

Nhóm	Mã sản phẩm	Ghi chú
TWH tiêu chuẩn	TWH20X15 TWH25X15 TWH32X20 TWH40X30 TWH50X30 TWH63X30 TWH80X40	Dòng cơ bản – dễ dùng, phù hợp nhiều hệ thống chặn/định vị phổ thông.
TWH…L / …K	TWH20X15L TWH25X15L TWH32X20K TWH40X30K TWH50X30K	Biến thể L/K theo yêu cầu lắp đặt, liên hệ kỹ sư để đối chiếu đúng phụ kiện & không gian.

Nếu bạn muốn mình chuẩn hóa “ý nghĩa hậu tố” (L/K/S/F/SL/SK/SKF…) theo đúng datasheet Airtac để đưa vào bài, hãy gửi giúp 1 ảnh datasheet hoặc link catalogue nội bộ – mình sẽ cập nhật mô tả chính xác cho từng hậu tố.

Hướng dẫn lắp đặt xi lanh chặn TWH đúng kỹ thuật

Xác định điểm chặn: đảm bảo sản phẩm/pallet “chạm” đúng bề mặt chặn và không vướng khung băng tải.
Gắn xi lanh chắc chắn: ưu tiên bulong đúng cấp bền, tránh lỏng sau chu kỳ va đập.
Cấp khí qua FRL: lọc – điều áp giúp xi lanh bền, giảm kẹt seal.
Dùng van điều khiển phù hợp: chọn van điện từ lưu lượng đủ, giảm độ trễ khi chặn/nhả.
Chạy thử chu kỳ: kiểm tra tốc độ băng tải và quán tính để tránh “đập mạnh” làm mòn đầu chặn.

Mẹo: Với pallet nặng, nên giảm tốc trước điểm chặn hoặc dùng cơ cấu giảm chấn cơ khí để tăng tuổi thọ.

Ứng dụng thực tế của xi lanh chặn Airtac TWH

Băng tải tích lũy (accumulation): chặn theo nhịp để tạo khoảng cách sản phẩm.
Trạm robot: giữ cố định pallet để robot gắp/đặt/siết vít.
Trạm QC: dừng sản phẩm để camera/vision đo kiểm.
Đóng gói – dán nhãn: định vị chính xác trước khi thao tác.
Phân loại: chặn – nhả theo logic cảm biến để điều hướng sản phẩm.

Câu hỏi thường gặp (FAQ)

Nên chọn bore Ø20 hay Ø50 cho băng tải?

Nếu sản phẩm nhẹ, tốc độ thấp, Ø20/Ø25 thường đủ. Nếu pallet nặng hoặc tốc độ cao, nên chọn Ø40/Ø50/Ø63 để đảm bảo lực chặn và độ bền.

Hành trình 15/20/30/40 mm ảnh hưởng gì?

Hành trình càng lớn thì độ nhô chốt chặn càng cao, phù hợp pallet cao hoặc cần khoảng hở lớn. Nhưng hành trình lớn cũng cần kiểm tra không gian lắp và chu kỳ nhả/chặn.

Các hậu tố L/K/S/F/SL/SK/SKF có ý nghĩa gì?

Đây là các biến thể theo cấu hình cơ khí/kiểu lắp/tiêu chuẩn series. Để tránh nhầm, bạn chỉ cần gửi mã đầy đủ + ảnh vị trí lắp, kỹ sư sẽ đối chiếu đúng biến thể và phụ kiện.
