Tính năng nổi bật:

Xi lanh TWG – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh chặn (Stopper Cylinder) chuyên dụng cho các ứng dụng dừng – giữ – định vị sản phẩm trên băng tải và trong hệ thống tự động hóa công nghiệp. Với thiết kế hành trình ngắn và khả năng phản hồi nhanh, xi lanh TWG Airtac giúp kiểm soát chính xác vị trí dừng của sản phẩm hoặc pallet, đảm bảo độ ổn định và đồng bộ trong các dây chuyền sản xuất như đóng gói, phân loại, cấp phôi và kiểm tra.

Dòng TWG Series được thiết kế tối ưu cho các hệ thống cần tốc độ cao và độ lặp lại chính xác, giúp nâng cao hiệu suất vận hành và giảm sai lệch trong quá trình làm việc. Sản phẩm có các kích thước phổ biến Ø32, Ø40 và Ø50 cùng nhiều tùy chọn hành trình từ 10mm đến 30mm, phù hợp với đa dạng yêu cầu kỹ thuật và không gian lắp đặt. Nhờ cấu trúc chắc chắn và khả năng chịu va đập tốt, xi lanh TWG đảm bảo hoạt động ổn định trong môi trường công nghiệp có tần suất làm việc cao.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, khả năng làm kín tốt và chống mài mòn hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh TWG tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh TWG – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh xoay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TWG Series – Xi lanh chặn (Stopper Cylinder) Airtac Ø32 / Ø40 / Ø50

Chuyên dùng cơ cấu chặn – định vị: chặn phôi, chặn pallet, chặn sản phẩm trên băng tải.
Thiết kế hành trình ngắn: 10 / 15 / 20 / 25 / 30 mm – phản hồi nhanh, ổn định.
Lực chặn tốt – độ lặp cao: phù hợp dây chuyền tự động, tốc độ cao.
Đa biến thể đầu chặn: nhiều tuỳ chọn ký hiệu (SC/SB/SR/SK/SKF… và C/B/R/K/KF…).
Đầy đủ mã phổ biến: Ø32, Ø40, Ø50 – sẵn thay thế, dễ bảo trì.

Xi lanh chặn Airtac TWG Stopper Cylinder Ø32 · Ø40 · Ø50 Hành trình 10–30mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Phân phối Airtac chính hãng: xi lanh, van điện từ, bộ xử lý khí, cút nối nhanh, ống khí PU/PA/PE…

TWG Series – xi lanh chặn Airtac cho băng tải và cơ cấu định vị, hành trình ngắn, lực chặn ổn định.

Xi lanh chặn TWG Airtac là gì?

Xi lanh chặn TWG Airtac (Stopper Cylinder) là dòng xi lanh khí nén chuyên dụng để chặn – giữ – định vị sản phẩm/phôi trên băng tải hoặc trong các cơ cấu cấp phôi. Khác với xi lanh tiêu chuẩn hành trình dài, xi lanh chặn TWG thường có hành trình ngắn (10–30 mm) nhằm đảm bảo tốc độ đáp ứng nhanh, độ lặp vị trí cao và tối ưu không gian lắp đặt. TWG được sử dụng phổ biến trong các hệ: dây chuyền đóng gói, phân loại, cấp phôi tự động, băng tải tích lũy, trạm kiểm tra, trạm dán nhãn, robot gắp đặt (pick & place) – bất kỳ nơi nào cần “chặn đúng thời điểm”.

Chặn sản phẩm: dừng sản phẩm tại vị trí cảm biến/kiểm tra.
Chặn pallet: tích lũy pallet theo nhịp.
Định vị phôi: đưa phôi vào vị trí gia công/lắp ráp.
Chặn theo logic PLC: phối hợp với cảm biến quang, cảm biến từ, van điện từ.

Cấu tạo & nguyên lý hoạt động xi lanh chặn TWG

Thành phần chính

Thân xi lanh: thiết kế cứng vững, chịu lực chặn theo hướng tải thực tế.
Ty/đầu chặn: phần tiếp xúc sản phẩm/phôi – tùy biến thể đầu chặn (SC/SB/SR/SK…)
Piston & phớt: tạo lực đẩy, làm kín khí, giúp chuyển động mượt.
Cổng cấp khí: kết nối van điện từ, điều khiển ra/vào nhanh.
Vị trí lắp cảm biến: tùy thiết kế, hỗ trợ giám sát trạng thái chặn.

Nguyên lý làm việc

Khi cấp khí vào buồng xi lanh, piston đẩy ty/đầu chặn trồi lên (hoặc tiến ra) để chặn sản phẩm. Khi xả khí hoặc cấp khí ngược (tùy cấu hình), xi lanh thu về để giải phóng sản phẩm. Do hành trình ngắn và đường kính lớn hơn, TWG tạo được lực chặn tốt và thời gian đáp ứng nhanh.

Mẹo kỹ sư: Với băng tải nhịp nhanh, ưu tiên set thời gian điện van + thời gian trễ cảm biến hợp lý để tránh “đập” mạnh vào chặn.

Ưu điểm khi dùng xi lanh chặn TWG Airtac

Thiết kế chuyên dụng cho chặn – định vị: lực chặn tốt, kết cấu chắc.
Hành trình ngắn – tốc độ cao: tối ưu cho dây chuyền chạy nhịp.
Độ lặp ổn định: chặn đúng vị trí, hạn chế sai lệch trong phân loại/đóng gói.
Dễ tích hợp: kết hợp cảm biến, PLC, van điện từ 5/2 – 5/3.
Dễ thay thế & chuẩn hóa kho: mã rõ ràng theo Ø – stroke – biến thể.

Thông số kỹ thuật tham khảo (ứng dụng công nghiệp)

Hạng mục	Giá trị/diễn giải
Series	TWG (Stopper Cylinder)
Đường kính piston	Ø32 / Ø40 / Ø50
Hành trình (stroke)	10 / 15 / 20 / 25 / 30 mm (tùy mã)
Mục đích	Chặn – định vị sản phẩm/phôi/pallet trên băng tải

Lưu ý: Thông số chi tiết (áp suất làm việc, lực chặn, kiểu hồi, kiểu lắp…) phụ thuộc đúng biến thể TWG và cấu hình đầu chặn. Khi cần, gửi mã đầy đủ để đối chiếu đúng bản vẽ/kích thước lắp đặt.

Cách đọc & chọn đúng mã xi lanh chặn TWG

TWG: series xi lanh chặn của Airtac.
32 / 40 / 50: đường kính piston (Ø), ảnh hưởng trực tiếp lực chặn.
X10 / X15 / X20 / X25 / X30: hành trình làm việc (mm).
Hậu tố (SC/SB/SR/SK/SKF… hoặc C/B/R/K/KF…): phân biệt biến thể đầu chặn/kiểu cấu hình theo chuẩn mã hàng.

Gợi ý chọn nhanh: băng tải nhỏ – sản phẩm nhẹ dùng Ø32; tải trung bình dùng Ø40; tải lớn/pallet nặng ưu tiên Ø50. Nếu sản phẩm dễ trượt hoặc cần chống mài mòn, ưu tiên biến thể đầu chặn phù hợp (ví dụ loại có “F” trong hậu tố).

Bảng mã sản phẩm đầy đủ – Xi lanh chặn Airtac TWG

Dưới đây là danh sách đầy đủ mã bạn yêu cầu, chia theo nhóm hậu tố để dễ tra cứu.

Nhóm TWG…SC

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10SC TWG32X15SC TWG32X20SC
Ø40	TWG40X20SC TWG40X25SC TWG40X30SC
Ø50	TWG50X20SC TWG50X25SC TWG50X30SC
Ghi chú mã giữ nguyên theo danh sách	TTG32X20SC

Nhóm TWG…SB

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10SB TWG32X15SB TWG32X20SB
Ø40	TWG40X20SB TWG40X25SB TWG40X30SB
Ø50	TWG50X20SB TWG50X25SB TWG50X30SB

Nhóm TWG…SR

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10SR TWG32X15SR TWG32X20SR
Ø40	TWG40X20SR TWG40X25SR TWG40X30SR
Ø50	TWG50X20SR TWG50X25SR TWG50X30SR

Nhóm TWG…SK

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10SK TWG32X15SK TWG32X20SK
Ø40	TWG40X20SK TWG40X25SK TWG40X30SK
Ø50	TWG50X20SK TWG50X25SK TWG50X30SK

Nhóm TWG…SKF

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10SKF TWG32X15SKF TWG32X20SKF
Ø40	TWG40X20SKF TWG40X25SKF TWG40X30SKF
Ø50	TWG50X20SKF TWG50X25SKF TWG50X30SKF

Nhóm TWG…C

Ø / Stroke	Mã sản phẩm

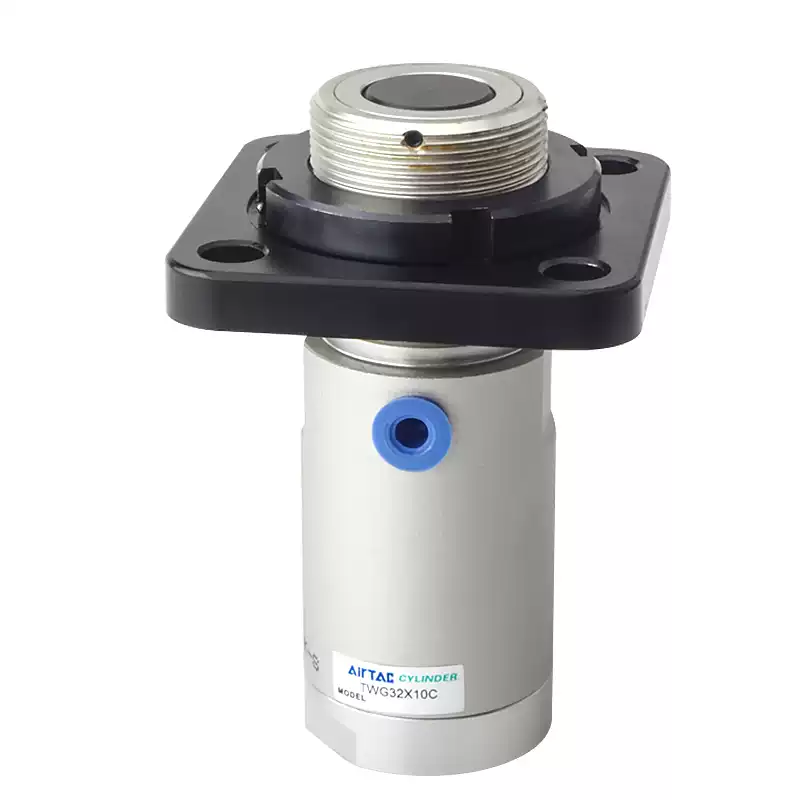

Ø32	TWG32X10C TWG32X15C TWG32X20C
Ø40	TWG40X20C TWG40X25C TWG40X30C
Ø50	TWG50X20C TWG50X25C TWG50X30C

Nhóm TWG…B

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10B TTG32X15B TWG32X20B
Ø40	TWG40X20B TWG40X25B TWG40X30B
Ø50	TWG50X20B TWG50X25B TWG50X30B

Nhóm TWG…R

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10R TWG32X15R TWG32X20R
Ø40	TWG40X20R TWG40X25R TWG40X30R
Ø50	TWG50X20R TWG50X25R TWG50X30R

Nhóm TWG…K

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10K TWG32X15K TWG32X20K
Ø40	TWG40X20K TWG40X25K TWG40X30K
Ø50	TWG50X20K TWG50X25K TWG50X30K

Nhóm TWG…KF

Ø / Stroke	Mã sản phẩm
Ø32	TWG32X10KF TWG32X15KF TWG32X20KF
Ø40	TWG40X20KF TWG40X25KF TWG40X30KF
Ø50	TWG50X20KF TWG50X25KF TWG50X30KF

Ứng dụng thực tế của xi lanh chặn TWG

Băng tải tích lũy: chặn theo nhịp để tránh dồn sản phẩm.
Trạm kiểm tra: dừng sản phẩm tại vị trí camera/cảm biến.
Máy đóng gói: chặn – nhả theo chu kỳ, đồng bộ dao cắt/dán nhãn.
Cấp phôi tự động: chặn phôi trước khi gắp đặt hoặc đưa vào đồ gá.

Câu hỏi thường gặp (FAQ)

TWG khác gì xi lanh tiêu chuẩn?

TWG là xi lanh chặn chuyên dụng, hành trình ngắn (10–30mm), tối ưu tốc độ đáp ứng và độ lặp. Xi lanh tiêu chuẩn thường dùng đẩy/kéo hành trình dài hơn.

Chọn Ø32, Ø40 hay Ø50?

Chọn theo tải và lực chặn: sản phẩm nhẹ ưu tiên Ø32; tải trung bình dùng Ø40; tải nặng/pallet ưu tiên Ø50. Nếu băng tải nhanh hoặc va đập lớn, chọn Ø lớn hơn để tăng độ ổn định.

Các hậu tố SC/SB/SR/SK/SKF và C/B/R/K/KF có ý nghĩa gì?

Đây là cách Airtac/nhà phân phối dùng để phân biệt biến thể (kiểu đầu chặn, cấu hình, vật liệu hoặc option). Để chọn đúng, bạn nên cung cấp mã đầy đủ và mô tả ứng dụng (chặn sản phẩm gì, tốc độ băng tải, có va đập không).
