Tính năng nổi bật:

Xi lanh TR – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh dẫn hướng 2 ty (Twin-Rod Guided Cylinder) được thiết kế chuyên dụng cho các ứng dụng yêu cầu độ cứng vững cao, chuyển động ổn định và chống xoay hiệu quả. Với cấu trúc hai ty dẫn hướng song song, xi lanh TR Airtac giúp đảm bảo hành trình thẳng, giảm rung lắc và hạn chế lệch tải, đặc biệt phù hợp trong các cơ cấu kẹp, đẩy, chặn, nâng và định vị chính xác trong dây chuyền tự động hóa.

Dòng TR Series có dải kích thước đa dạng từ Ø6 đến Ø32 mm cùng nhiều tùy chọn hành trình từ 5–200 mm, đáp ứng linh hoạt nhiều yêu cầu kỹ thuật khác nhau. Thiết kế thân vuông chắc chắn giúp dễ dàng lắp đặt vào các cụm máy, bàn trượt hoặc hệ thống gá, đồng thời tăng độ ổn định khi vận hành ở tốc độ cao. Ngoài ra, xi lanh TR còn có khả năng chịu tải tốt, độ lặp lại cao, phù hợp với các ngành cơ khí chính xác, điện tử, đóng gói và sản xuất tự động.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac, sử dụng vật liệu cao cấp, độ kín khí tốt, đảm bảo tuổi thọ lâu dài và giảm thiểu chi phí bảo trì. Khoa Kim Việt Nam cung cấp xi lanh TR Airtac chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc, giúp doanh nghiệp tối ưu hiệu quả vận hành và chi phí đầu tư.

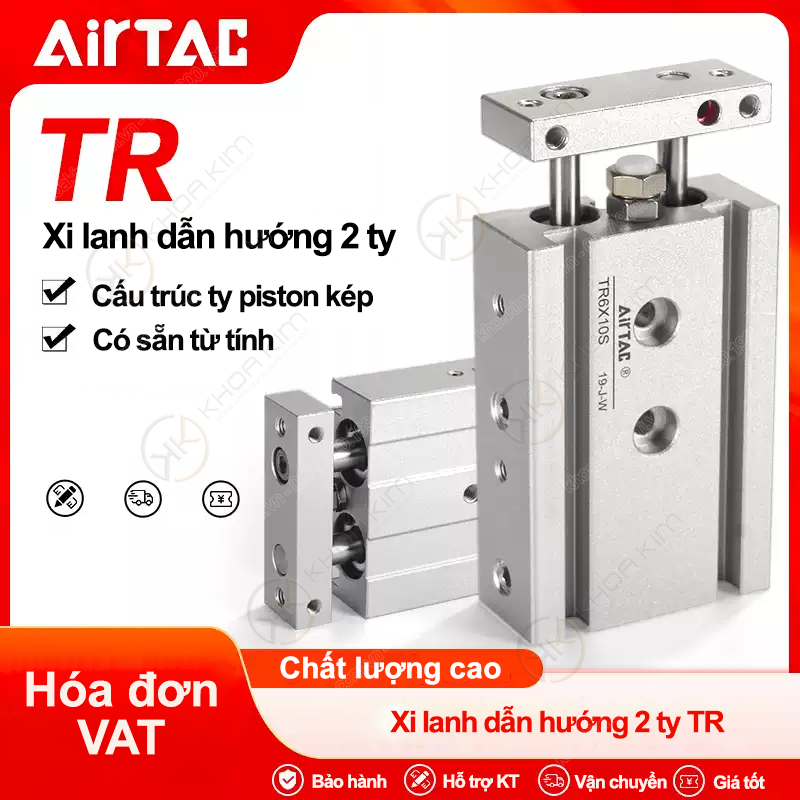

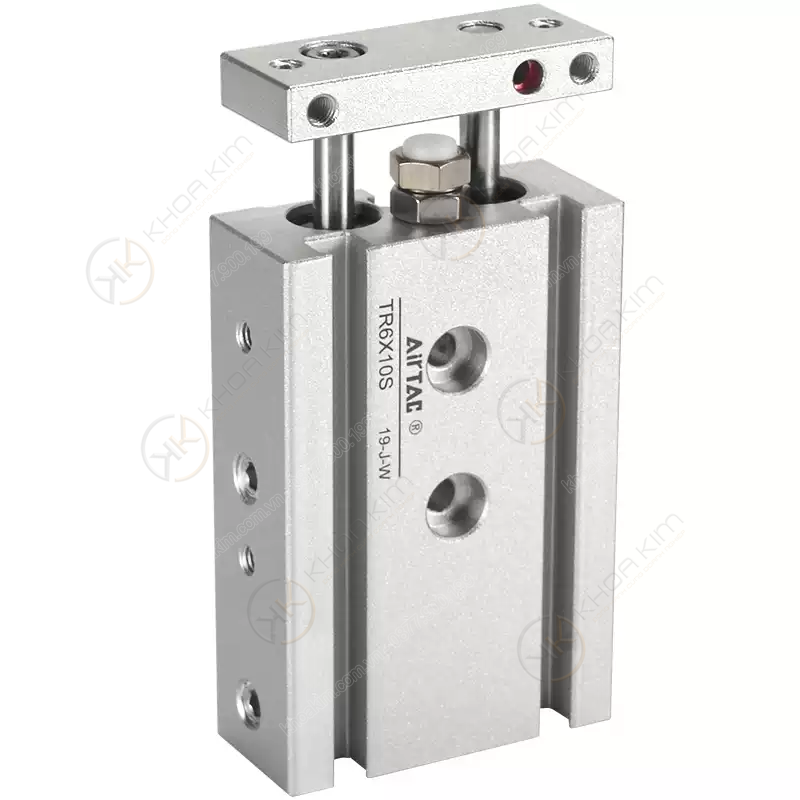

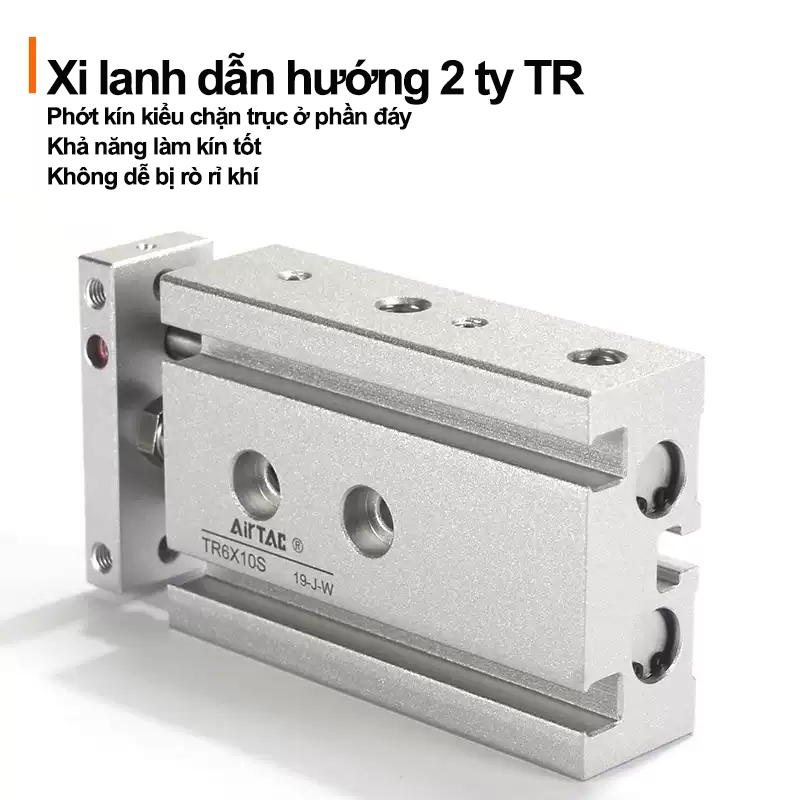

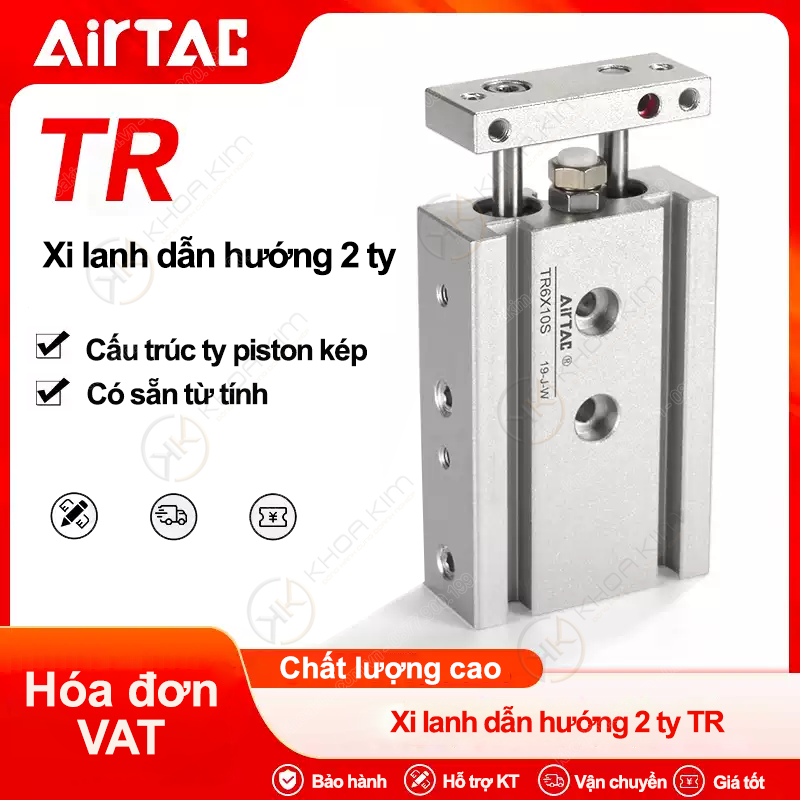

Xi lanh TR – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh dẫn hướng, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TR Series – Xi lanh dẫn hướng 2 ty Airtac (Twin-Rod Guided Cylinder)

Dẫn hướng 2 ty chống xoay: chuyển động thẳng ổn định, hạn chế rung lắc và xoay ty.
Độ cứng vững cao: phù hợp cơ cấu kẹp – đẩy – chặn – nâng, thao tác lặp lại tốc độ cao.
Gọn, dễ lắp: tối ưu không gian máy, phù hợp cụm gá, bàn trượt và cơ cấu gắp đặt.
Đa dạng đường kính & hành trình: Ø6, Ø10, Ø16, Ø20, Ø25, Ø32; hành trình 5–200 mm.
Ứng dụng rộng: tự động hóa, lắp ráp, đóng gói, phân loại, cơ cấu định vị.

Xi lanh dẫn hướng 2 ty chống xoay TR6–TR32 Hành trình 5–200mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: TR dẫn hướng 2 ty, compact, tiêu chuẩn, bàn trượt, van – cút – ống khí nén.

TR Series – xi lanh dẫn hướng 2 ty Airtac: chống xoay, cứng vững, chạy nhịp ổn định.

Xi lanh dẫn hướng 2 ty TR Airtac là gì?

TR Series (Twin-Rod Guided Cylinder) là dòng xi lanh khí nén dạng 2 ty dẫn hướng, thiết kế để tạo chuyển động thẳng ổn định và chống xoay hiệu quả. So với xi lanh tiêu chuẩn 1 ty, TR có khả năng chịu tải lệch tốt hơn, giảm rung lắc và tăng độ chính xác khi lặp lại. Vì có hai ty song song đóng vai trò “dẫn hướng”, TR đặc biệt phù hợp cho các cơ cấu: đẩy – chặn – kẹp – nâng – định vị, nơi cần bề mặt tác động không bị xoay và hành trình lặp lại ổn định.

Gợi ý nhanh: Nếu bạn đang bị “xoay mặt kẹp/đầu gắp” khi dùng xi lanh 1 ty, hoặc bị rung khi tải lệch, TR là lựa chọn nâng cấp rất đáng giá.

Cấu tạo & nguyên lý làm việc (dẫn hướng 2 ty)

Thành phần chính

Thân xi lanh: tạo kết cấu cứng vững, hỗ trợ lắp đặt lên bệ máy.
2 ty dẫn hướng: giữ hướng chuyển động, chống xoay và chịu tải lệch tốt hơn.
Piston & phớt: tạo lực đẩy/kéo và đảm bảo độ kín khí khi vận hành.
Bạc/ổ dẫn hướng: giúp ty chạy mượt, giảm mài mòn, tăng tuổi thọ.
Cổng cấp/xả khí: cấp khí cho 2 khoang giúp ty ra/vào theo điều khiển van điện từ.

Nguyên lý hoạt động

Khi cấp khí vào khoang A, piston dịch chuyển làm cụm ty đi ra; khi cấp khí vào khoang B, cụm ty thu về. Hai ty song song giúp bàn/đầu gắn tải luôn giữ hướng, hạn chế xoay. Nhờ cấu trúc dẫn hướng, TR giữ ổn định tốt hơn khi: tải lệch tâm, hành trình ngắn chạy nhịp nhanh, hoặc cần định vị lặp lại.

Vì sao nên chọn xi lanh dẫn hướng 2 ty TR Airtac?

Chống xoay hiệu quả: phù hợp đầu kẹp, đầu gắp, mặt đẩy cần giữ phương.
Ổn định khi tải lệch: giảm rung, giảm sai số định vị so với xi lanh 1 ty.
Chạy nhịp tốt: chuyển động tuyến tính mượt, đáp ứng chu kỳ lặp nhanh.
Gọn & dễ lắp: tối ưu layout máy, thuận tiện thiết kế cụm cơ cấu.
Đa dạng mã: dễ chọn theo Ø và hành trình – tiện dự phòng kho.

Thông số kỹ thuật chính (tham khảo cho ứng dụng công nghiệp)

Hạng mục	Giải thích nhanh
Loại	Xi lanh dẫn hướng 2 ty (anti-rotation)
Đường kính (Bore)	Ø6 / Ø10 / Ø16 / Ø20 / Ø25 / Ø32
Hành trình (Stroke)	5 – 200 mm (tùy mã)
Ứng dụng	Đẩy – chặn – kẹp – định vị, tải lệch, chạy nhịp lặp

Khi cần chọn đúng lực đẩy, lưu lượng van, tốc độ, độ bền phớt… bạn gửi mã + áp suất làm việc + tải/độ lệch tải để kỹ sư đối chiếu cấu hình phù hợp.

Cách chọn mã TR Airtac đúng nhanh

Bước 1 – Chọn Ø (bore): Ø càng lớn lực càng mạnh, nhưng kích thước và tiêu thụ khí cũng tăng.
Bước 2 – Chọn hành trình: ưu tiên hành trình “vừa đủ” để giảm rung và tăng tuổi thọ.
Bước 3 – Xem tải & tải lệch: tải lệch nhiều nên ưu tiên Ø lớn hơn hoặc tăng độ cứng gá.
Bước 4 – Kiểm tra không gian lắp: TR gọn nhưng vẫn cần đủ chỗ cho gá và hành trình.
Bước 5 – Chọn van điều khiển: van 5/2 phù hợp xy lanh tác động kép; chọn cỡ van theo lưu lượng.

Mẹo thiết kế: Nếu đầu gắn tải có “moment xoắn”, TR giúp chống xoay tốt, nhưng vẫn nên làm mặt gá cứng và đồng trục để tăng độ bền bạc dẫn hướng.

Bảng mã sản phẩm đầy đủ – Xi lanh dẫn hướng 2 ty TR Airtac

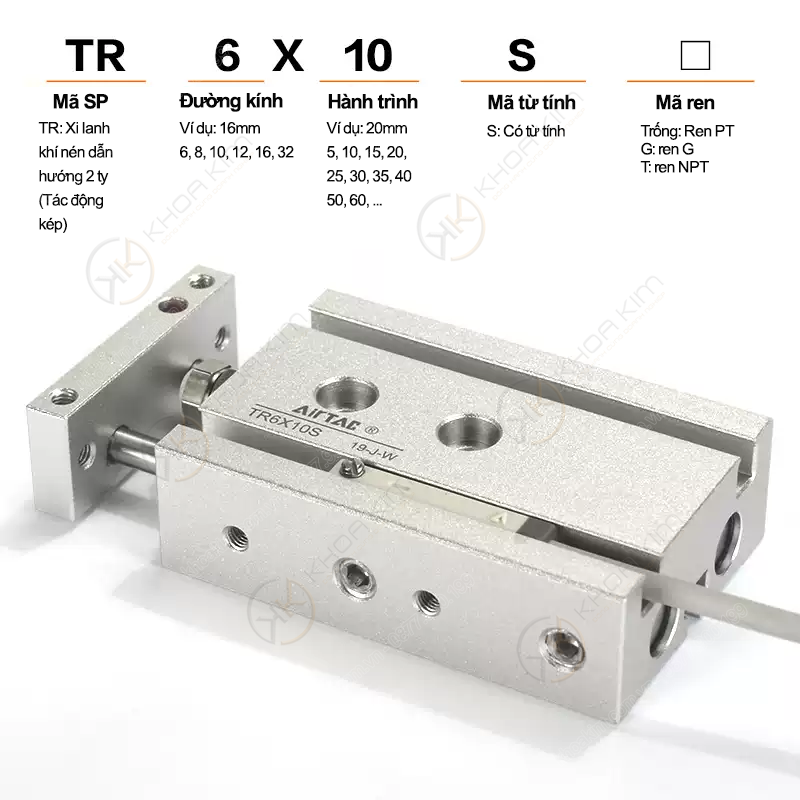

Dưới đây là toàn bộ mã TR bạn yêu cầu (đã gom theo đường kính Ø để tra nhanh). Quy ước: TR{Ø}X{Stroke}S.

TR6 (Ø6)

Mã sản phẩm	Hành trình (mm)
TR6X5S	5
TR6X10S	10
TR6X15S	15
TR6X20S	20
TR6X25S	25
TR6X30S	30
TR6X35S	35
TR6X40S	40
TR6X45S	45
TR6X50S	50

TR10 (Ø10)

Mã sản phẩm	Hành trình (mm)
TR10X5S	5
TR10X10S	10
TR10X15S	15
TR10X20S	20
TR10X25S	25
TR10X30S	30
TR10X35S	35
TR10X40S	40
TR10X45S	45
TR10X50S	50
TR10X60S	60
TR10X70S	70
TR10X75S	75
TR10X80S	80
TR10X90S	90
TR10X100S	100

TR16 (Ø16)

Mã sản phẩm	Hành trình (mm)
TR16X5S	5
TR16X10S	10
TR16X15S	15
TR16X20S	20
TR16X25S	25
TR16X30S	30
TR16X35S	35
TR16X40S	40
TR16X45S	45
TR16X50S	50
TR16X60S	60
TR16X70S	70
TR16X75S	75
TR16X80S	80
TR16X90S	90
TR16X100S	100
TR16X125S	125
TR16X150S	150
TR16X175S	175
TR16X200S	200

TR20 (Ø20)

Mã sản phẩm	Hành trình (mm)
TR20X5S	5
TR20X10S	10
TR20X15S	15
TR20X20S	20
TR20X25S	25
TR20X30S	30
TR20X35S	35
TR20X40S	40
TR20X45S	45
TR20X50S	50
TR20X60S	60
TR20X70S	70
TR20X75S	75
TR20X80S	80
TR20X90S	90
TR20X100S	100
TR20X125S	125
TR20X150S	150
TR20X175S	175
TR20X200S	200

TR25 (Ø25)

Mã sản phẩm	Hành trình (mm)
TR25X5S	5
TR25X10S	10
TR25X15S	15
TR25X20S	20
TR25X25S	25
TR25X30S	30
TR25X35S	35
TR25X40S	40
TR25X45S	45
TR25X50S	50
TR25X60S	60
TR25X70S	70
TR25X75S	75
TR25X80S	80
TR25X90S	90
TR25X100S	100
TR25X125S	125
TR25X150S	150
TR25X175S	175
TR25X200S	200

TR32 (Ø32)

Mã sản phẩm	Hành trình (mm)
TR32X5S	5
TR32X10S	10
TR32X15S	15
TR32X20S	20
TR32X25S	25
TR32X30S	30
TR32X35S	35
TR32X40S	40
TR32X45S	45
TR32X50S	50
TR32X60S	60
TR32X70S	70
TR32X75S	75
TR32X80S	80
TR32X90S	90
TR32X100S	100
TR32X125S	125
TR32X150S	150
TR32X175S	175
TR32X200S	200
