Xi lanh TN – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh dẫn hướng 2 ty (Twin Rod Guided Cylinder) chuyên dùng cho các hệ thống tự động hóa yêu cầu độ ổn định cao, chống xoay và độ chính xác lặp lại tốt. Với thiết kế hai ty dẫn hướng song song, xi lanh TN Airtac giúp chuyển động thẳng, hạn chế rung lắc và chống lệch tải hiệu quả hơn so với xi lanh thông thường, đặc biệt phù hợp cho các cơ cấu kẹp, đẩy, chặn và định vị trong dây chuyền sản xuất.

Sản phẩm có dải đường kính phổ biến từ Ø10 đến Ø32 mm cùng nhiều tùy chọn hành trình, đáp ứng linh hoạt các yêu cầu tải trọng và không gian lắp đặt khác nhau. Thiết kế gọn, dạng thân vuông giúp dễ dàng tích hợp vào tủ máy, cụm gá hoặc các hệ thống có không gian hạn chế. Nhờ độ chính xác cao và khả năng chịu tải tốt, xi lanh TN thường được ứng dụng trong ngành điện tử, cơ khí chính xác, đóng gói và các hệ thống tự động hóa tốc độ cao.

Xi lanh TN Airtac được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, sử dụng vật liệu bền bỉ, độ kín khí tốt, đảm bảo vận hành ổn định lâu dài và giảm thiểu chi phí bảo trì. Khi mua tại Khoa Kim Việt Nam, khách hàng được cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình và giao hàng nhanh trên toàn quốc, đáp ứng mọi nhu cầu về thiết bị khí nén trong công nghiệp.

Xi lanh TN – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh dẫn hướng, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TN Series – Xi lanh dẫn hướng 2 ty Airtac (Twin Rod Guided Cylinder)

Dẫn hướng 2 ty – chống xoay tốt: phù hợp cơ cấu kẹp/đẩy/chặn cần độ ổn định cao.
Thiết kế gọn – hành trình ngắn đến trung: tối ưu lắp trong máy tự động, tủ máy, cụm gắp.
Độ chính xác lặp lại cao: ty dẫn hướng song song giúp hành trình thẳng, giảm rung lắc.
Đa dạng đường kính: Ø10 / Ø16 / Ø20 / Ø25 / Ø32 mm – đủ lựa chọn theo tải.
Dễ chọn mã nhanh: mã hóa theo “TN + bore + stroke + S”, tiện thay thế/bảo trì.

Xi lanh dẫn hướng 2 ty Chống xoay TN10 · TN16 · TN20 · TN25 · TN32 Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac (TN, SDA, SC, MAL...), van điện từ, cút nối nhanh, ống khí và phụ kiện khí nén cho tự động hóa.

TN Series – xi lanh dẫn hướng 2 ty Airtac: chống xoay, hành trình ổn định, phù hợp cơ cấu kẹp/đẩy.

Xi lanh dẫn hướng 2 ty TN Airtac là gì?

Xi lanh TN (Twin Rod Cylinder) của Airtac là dòng xi lanh khí nén có hai ty dẫn hướng song song giúp chống xoay và chống lệch tải tốt hơn so với xi lanh 1 ty thông thường. Nhờ cấu trúc 2 ty, chuyển động của bàn trượt/đầu tác động ổn định hơn, giảm rung lắc, phù hợp cho các cơ cấu yêu cầu độ thẳng và độ lặp lại cao. Trong thực tế nhà máy, TN Series thường được dùng cho: cơ cấu kẹp – chặn – đẩy – tách sản phẩm, cụm gắp đặt, cơ cấu trượt dẫn hướng, hoặc các vị trí lắp đặt hạn chế không gian nhưng vẫn cần độ ổn định cơ khí. Nếu bạn từng gặp tình trạng “xi lanh 1 ty bị xoay bàn gá”, “bị xước ty do lệch tải”, hoặc “đẩy không thẳng”, thì TN 2 ty là phương án nâng cấp rất hiệu quả: tăng độ ổn định mà vẫn gọn và dễ lắp.

Cấu tạo & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: hợp kim nhôm xử lý bề mặt, nhẹ, bền, tản nhiệt tốt.
Piston & phớt: đảm bảo kín khí, giảm rò rỉ, vận hành êm.
Ty dẫn hướng đôi: tăng độ cứng vững, chống xoay, giữ chuyển động thẳng.
Ổ/bạc dẫn hướng: giảm ma sát, tăng tuổi thọ khi chạy nhịp cao.
Đầu ty/bàn gá: liên kết cơ cấu kẹp/đẩy hoặc cụm gá máy.

Nguyên lý hoạt động

Khi cấp khí vào khoang xi lanh, piston di chuyển tạo lực đẩy/kéo. Hai ty dẫn hướng chạy song song giúp đầu tác động giữ đúng phương, hạn chế hiện tượng xoay hoặc lệch so với trục chuyển động. Nhờ đó, TN phù hợp các ứng dụng có tải lệch nhẹ – trung bình, hoặc các cơ cấu yêu cầu “đẩy thẳng” và “lặp lại chính xác” nhiều chu kỳ.

Vì sao nên chọn xi lanh TN 2 ty cho hệ tự động?

Chống xoay tốt: cơ cấu 2 ty tăng độ ổn định, phù hợp bàn trượt, gá kẹp.
Độ chính xác lặp lại cao: chuyển động thẳng, giảm “lắc” khi chạy nhịp.
Giảm rủi ro xước ty: hạn chế lệch tải so với xi lanh 1 ty.
Thiết kế gọn: tối ưu cho máy nhỏ, tủ máy, cụm gắp đặt.
Dễ lắp – dễ thay: chuẩn mã thông dụng TN10–TN32, có sẵn nhiều hành trình.

Thông số kỹ thuật (tham khảo cho lựa chọn nhanh)

Hạng mục	Mô tả
Kiểu xi lanh	Xi lanh dẫn hướng 2 ty (Twin Rod)
Đường kính (Bore)	Ø10 / Ø16 / Ø20 / Ø25 / Ø32
Hành trình (Stroke)	Tùy mã: 5 – 200 mm (xem bảng mã)
Môi chất	Khí nén sạch (khuyến nghị dùng FRL)
Gợi ý ứng dụng	Kẹp – chặn – đẩy – trượt dẫn hướng, cơ cấu gắp đặt

Lưu ý: Thông số lực đẩy, tải cho phép, độ chính xác, loại bạc dẫn hướng… phụ thuộc đúng datasheet từng bore/hành trình. Khi cần chọn “chịu tải lệch” hoặc “chạy nhịp cao”, nên gửi yêu cầu để kỹ sư đối chiếu đúng cấu hình.

Hướng dẫn lắp đặt & sử dụng bền lâu

Cố định thân xi lanh chắc chắn trên mặt gá phẳng, hạn chế vênh.
Canh đồng trục giữa cơ cấu tải và hành trình xi lanh, tránh ép lệch.
Không để tải lệch quá lớn so với thiết kế (TN chống xoay tốt nhưng vẫn cần đúng tải).
Dùng khí nén sạch (lọc – điều áp) để tăng tuổi thọ phớt và bạc dẫn hướng.
Chạy thử ở áp thấp trước, sau đó tăng dần và kiểm tra độ “êm” khi hành trình.

Mẹo: Với cơ cấu chạy nhịp cao, hãy ưu tiên layout giảm va đập cuối hành trình và cân nhắc gắn giảm chấn/đệm nếu cần.

Cách đọc & chọn mã TN Airtac đúng nhu cầu

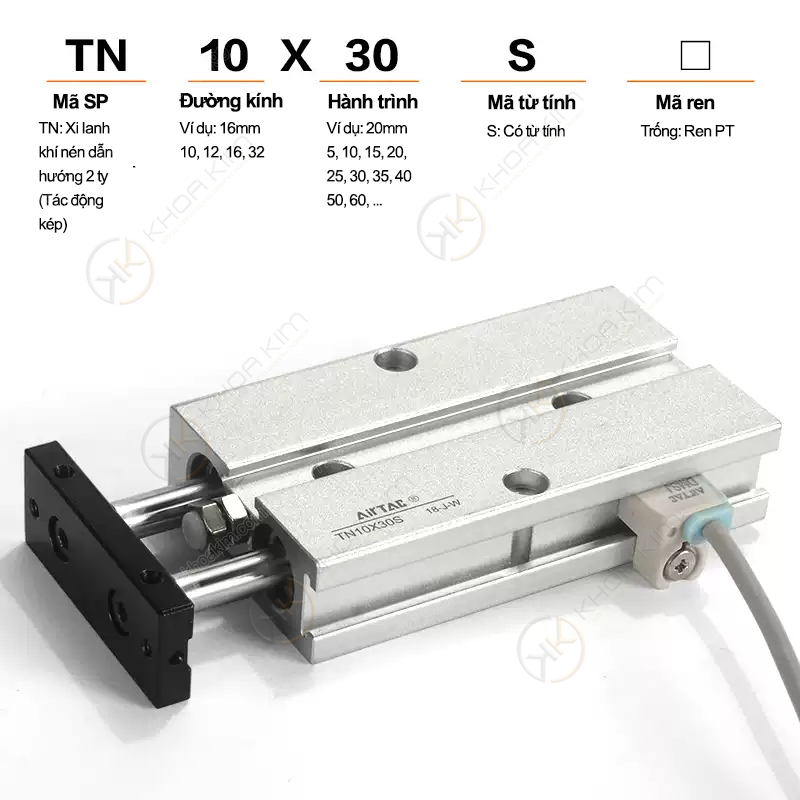

Mã TN thường có dạng: TN + (đường kính) + X + (hành trình) + S. Ví dụ: TN20X50S nghĩa là xi lanh TN bore Ø20, hành trình 50 mm.

Chọn bore (Ø): bore càng lớn lực đẩy càng lớn, phù hợp tải lớn hơn.
Chọn stroke: hành trình vừa đủ dùng để tối ưu tốc độ và không gian lắp.
Chọn TN thay vì 1 ty: khi cần chống xoay, giảm rung, hoặc có tải lệch nhẹ.

Bảng mã sản phẩm đầy đủ – Xi lanh dẫn hướng 2 ty TN Airtac

Danh sách mã dưới đây đã bao gồm đầy đủ theo yêu cầu (TN10 / TN16 / TN20 / TN25 / TN32).

TN10 (Ø10)

Model	Hành trình (mm)
TN10X5S	5
TN10X10S	10
TN10X15S	15
TN10X20S	20
TN10X25S	25
TN10X30S	30
TN10X35S	35
TN10X40S	40
TN10X45S	45
TN10X50S	50
TN10X60S	60
TN10X70S	70
TN10X75S	75
TN10X80S	80
TN10X90S	90
TN10X100S	100

TN16 (Ø16)

Model	Hành trình (mm)
TN16X5S	5
TN16X10S	10
TN16X15S	15
TN16X20S	20
TN16X25S	25
TN16X30S	30
TN16X35S	35
TN16X40S	40
TN16X45S	45
TN16X50S	50
TN16X60S	60
TN16X70S	70
TN16X75S	75
TN16X80S	80
TN16X90S	90
TN16X100S	100
TN16X110S	110
TN16X125S	125
TN16X150S	150
TN16X175S	175
TN16X200S	200

TN20 (Ø20)

Model	Hành trình (mm)
TN20X5S	5
TN20X10S	10
TN20X15S	15
TN20X20S	20
TN20X25S	25
TN20X30S	30
TN20X35S	35
TN20X40S	40
TN20X45S	45
TN20X50S	50
TN20X60S	60
TN20X65S	65
TN20X70S	70
TN20X75S	75
TN20X80S	80
TN20X85S	85
TN20X90S	90
TN20X100S	100
TN20X125S	125
TN20X150S	150
TN20X175S	175
TN20X200S	200

TN25 (Ø25)

Model	Hành trình (mm)
TN25X5S	5
TN25X10S	10
TN25X15S	15
TN25X20S	20
TN25X25S	25
TN25X30S	30
TN25X35S	35
TN25X40S	40
TN25X45S	45
TN25X50S	50
TN25X60S	60
TN25X70S	70
TN25X75S	75
TN25X80S	80
TN25X90S	90
TN25X95S	95
TN25X100S	100
TN25X125S	125
TN25X150S	150
TN25X175S	175
TN25X200S	200

TN32 (Ø32)

Model	Hành trình (mm)
TN32X5S	5
TN32X10S	10
TN32X15S	15
TN32X20S	20
TN32X25S	25
TN32X30S	30
TN32X35S	35
TN32X40S	40
TN32X45S	45
TN32X50S	50
TN32X60S	60
TN32X70S	70
TN32X75S	75
TN32X80S	80
TN32X90S	90
TN32X100S	100
TN32X125S	125
TN32X150S	150
TN32X175S	175
TN32X200S	200

Ứng dụng tiêu biểu của xi lanh TN Airtac

Cơ cấu kẹp/nhả, chặn sản phẩm, đẩy phôi trong máy tự động.
Robot gắp đặt: cần chuyển động thẳng, chống xoay bàn gá.
Dây chuyền lắp ráp: tách – đẩy – gạt sản phẩm, cơ cấu định vị.
Máy đóng gói, chiết rót: cơ cấu chặn túi, chặn chai, đẩy sản phẩm.

Câu hỏi thường gặp (FAQ)

TN khác gì so với xi lanh 1 ty thường?

TN có 2 ty dẫn hướng nên chống xoay và chống lệch tải tốt hơn, chuyển động thẳng và ổn định hơn – phù hợp cơ cấu kẹp/đẩy cần độ lặp lại.

Có thể dùng TN cho tải lệch lớn không?

TN chịu lệch tốt hơn 1 ty, nhưng vẫn có giới hạn. Nếu tải lệch lớn/đòn bẩy dài, nên cân nhắc xi lanh dẫn hướng bàn trượt (guided cylinder) hoặc ray trượt hỗ trợ.

Chọn bore và stroke thế nào cho đúng?

Chọn bore theo lực cần thiết (tải + ma sát + hệ số an toàn). Chọn stroke vừa đủ hành trình để tối ưu tốc độ và không gian lắp. Nếu gửi tải và yêu cầu tốc độ, kỹ sư có thể gợi ý bore/stroke tối ưu.
