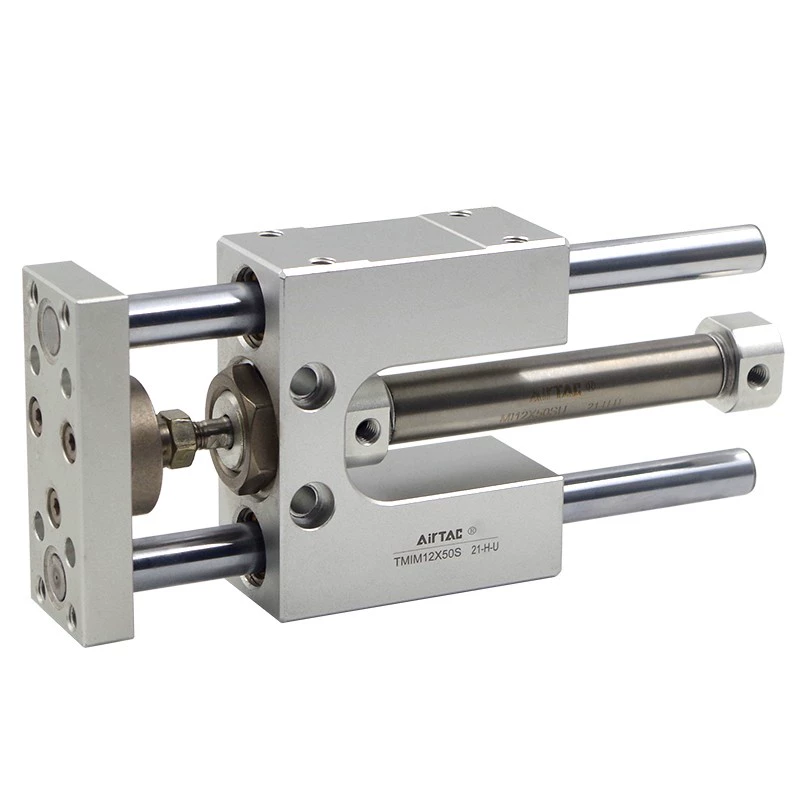

008 TIMC 1 1 Xi lanh TMIC - Airtac chính hãng

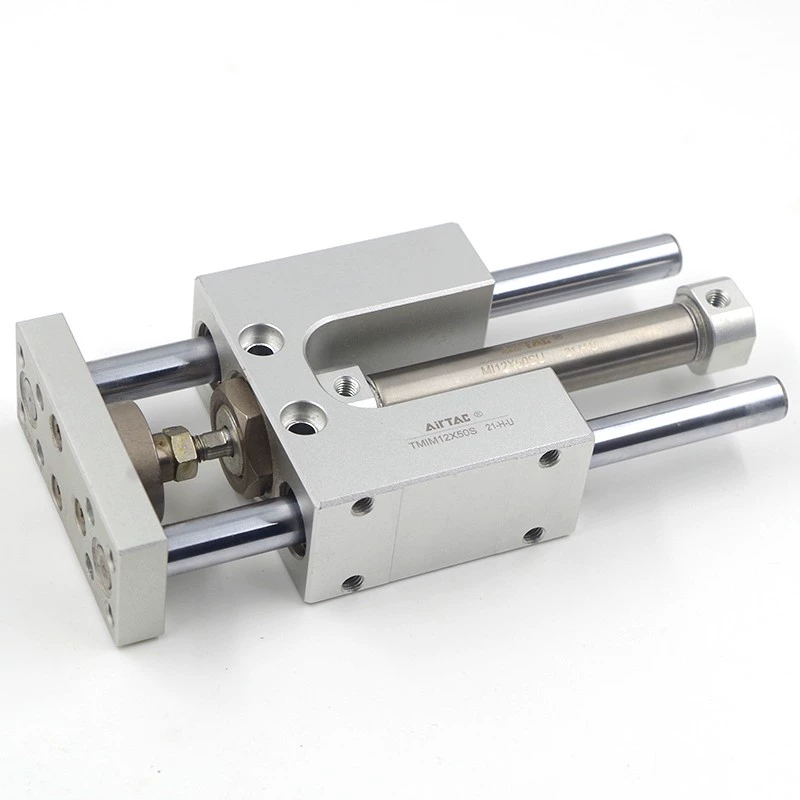

008 TIMC 2 Xi lanh TMIC - Airtac chính hãng

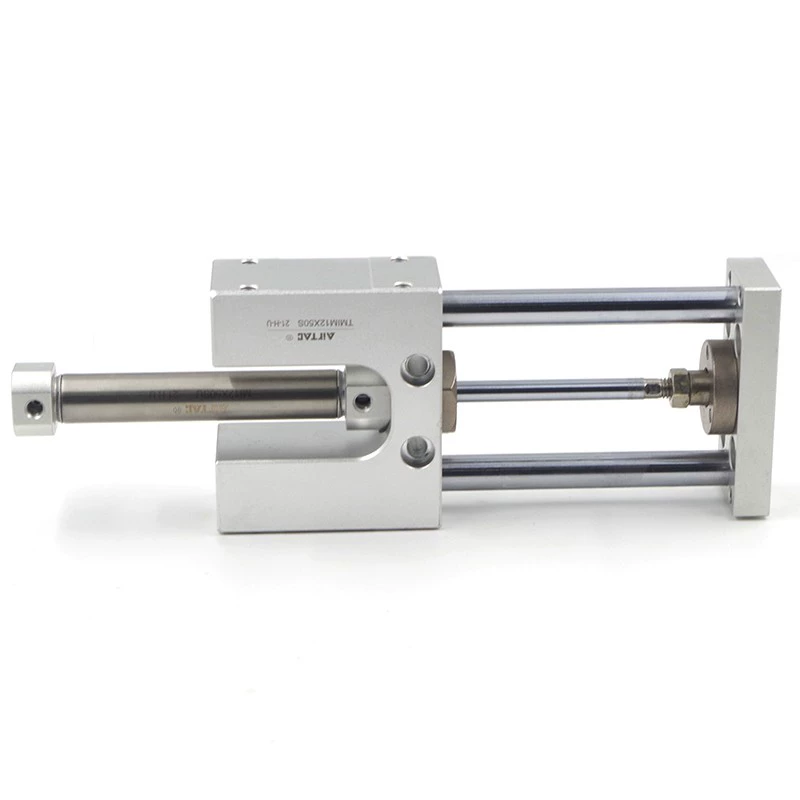

008 TIMC 3 Xi lanh TMIC - Airtac chính hãng

Tính năng nổi bật:

Xi lanh TMIC – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh tròn có dẫn hướng (round guided cylinder), được thiết kế tích hợp thanh dẫn giúp chống xoay, chống rung và tăng độ ổn định khi vận hành. Sản phẩm đặc biệt phù hợp cho các ứng dụng yêu cầu độ chính xác cao như kẹp – chặn – đẩy – định vị trong dây chuyền tự động hóa, máy đóng gói, lắp ráp và sản xuất công nghiệp. Với cấu trúc chắc chắn, thiết kế gọn gàng, xi lanh TMIC Airtac tối ưu không gian lắp đặt trong các hệ thống nhỏ gọn nhưng vẫn đảm bảo hiệu suất làm việc mạnh mẽ và bền bỉ. Dòng sản phẩm có các đường kính phổ biến Ø12, Ø16, Ø20, Ø25 cùng hành trình đa dạng từ 25 mm đến 250 mm, dễ dàng lựa chọn theo từng ứng dụng cụ thể. Nhờ hệ thống dẫn hướng tích hợp, xi lanh giúp hạn chế lệch tâm, giảm mài mòn và nâng cao tuổi thọ thiết bị. Bên cạnh đó, phớt kín chất lượng cao giúp vận hành êm ái, giảm rò rỉ khí và duy trì hiệu suất ổn định lâu dài. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tâm, giao hàng nhanh toàn quốc với giá cạnh tranh, mang đến giải pháp khí nén chính xác, bền bỉ và tối ưu cho doanh nghiệp.

Xi lanh TMIC – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TMIC Series – Xi lanh tròn dẫn hướng Airtac (Round Guided Cylinder)

Xi lanh tròn + dẫn hướng: tích hợp cơ cấu chống xoay/ổn định hành trình, phù hợp cơ cấu kẹp – chặn – đẩy.
Thiết kế gọn – cứng vững: tối ưu lắp đặt trong không gian hẹp, tăng độ chính xác khi làm việc.
Chạy êm – bền bỉ: phù hợp dây chuyền tự động hóa, máy đóng gói, gắp đặt, lắp ráp.
Dải đường kính & hành trình phổ biến: Ø12 / Ø16 / Ø20 / Ø25; hành trình 25–250 mm (tùy mã).
Đầy đủ biến thể: TMICM (kiểu M) và TMICL (kiểu L) – dễ chọn theo ứng dụng.

Xi lanh tròn dẫn hướng Chống xoay Airtac TMIC Ø12–Ø25 Hành trình 25–250

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: xi lanh tròn, xi lanh dẫn hướng, xi lanh bàn trượt, van điện từ, cút nối nhanh, ống khí…

TMIC Series – xi lanh tròn dẫn hướng Airtac, chống xoay, ổn định, tối ưu cho cơ cấu kẹp – chặn – đẩy.

Xi lanh tròn dẫn hướng TMIC Airtac là gì?

TMIC (Round Guided Cylinder) của Airtac là dòng xi lanh tròn có dẫn hướng, được thiết kế để giải quyết nhược điểm phổ biến của xi lanh tròn tiêu chuẩn: khi tải lệch tâm hoặc cơ cấu gá có mô-men, ty xi lanh dễ bị xoay/rụng hướng, rung hoặc mòn nhanh. Nhờ cơ cấu dẫn hướng tích hợp (thanh dẫn/ổ trượt theo cấu hình), TMIC giúp:

Chống xoay và ổn định hành trình.
Tăng độ chính xác cho cơ cấu kẹp – chặn – đẩy – định vị.
Giảm mài mòn khi làm việc ở tốc độ cao hoặc tải lệch.

Dòng TMIC thường được dùng nhiều trong máy đóng gói, máy lắp ráp, dây chuyền phân loại, cơ cấu chặn phôi, hoặc các vị trí cần ty “đi thẳng – không xoay – không rung”.

Cấu tạo & nguyên lý hoạt động (TMICM / TMICL)

Thành phần chính

Thân xi lanh tròn: dạng tròn gọn, dễ lắp ở không gian hẹp.
Ty piston: truyền lực đẩy/kéo, hoạt động tuyến tính.
Bộ dẫn hướng: giúp ty không xoay, tăng ổn định khi tải lệch.
Seal & vòng đệm: đảm bảo kín khí, giảm rò và tăng tuổi thọ.
Đầu gá/đế lắp: thuận tiện lắp trực tiếp lên máy hoặc gá đỡ.

Nguyên lý hoạt động

Khi cấp khí nén vào khoang trước/sau piston, lực khí đẩy piston và ty di chuyển theo phương thẳng. Cơ cấu dẫn hướng sẽ khống chế chuyển động xoay và giữ ổn định khi có tải lệch hoặc mô-men. Nhờ đó, TMIC phù hợp các cơ cấu có gá kẹp, mặt bích, chốt chặn… nơi tải tác động không hoàn toàn đồng trục.

Vì sao nên chọn xi lanh dẫn hướng TMIC cho máy tự động?

Chống xoay hiệu quả: ty đi thẳng, tăng độ chính xác thao tác.
Ổn định khi tải lệch: giảm rung, giảm mòn seal, tăng tuổi thọ.
Thiết kế gọn: tối ưu không gian lắp đặt, phù hợp tủ máy/cụm cơ cấu.
Dễ chọn hành trình: 25/50/75/100/125/150/200 (và 250 cho Ø20/Ø25).
Dễ bảo trì: thay thế nhanh theo mã chuẩn, thuận tiện chuẩn hóa kho phụ tùng.

Mẹo: Nếu cơ cấu kẹp có “càng kẹp” dài hoặc tải lệch mạnh, ưu tiên TMIC để tránh ty xoay làm kẹt cơ cấu.

Thông số kỹ thuật (tham khảo để chọn ứng dụng)

Hạng mục	Gợi ý chọn theo thực tế
Đường kính piston	Ø12 / Ø16 / Ø20 / Ø25
Hành trình	25 – 200 mm (Ø12/Ø16), 25 – 250 mm (Ø20/Ø25)
Kiểu tải phù hợp	Tải lệch, có mô-men, cơ cấu gá kẹp, chặn, đẩy phôi
Môi chất	Khí nén sạch (khuyến nghị dùng FRL lọc – điều áp)
Khuyến nghị vận hành	Chọn đúng đường kính theo lực; chọn đúng hành trình theo không gian và chu kỳ

Lưu ý: Nếu bạn cần tính lực đẩy/kéo theo áp suất, tải và hệ số an toàn, gửi cho mình thông tin cơ cấu (áp làm việc, tải, hành trình, tốc độ) để đề xuất đường kính tối ưu.

Cách đọc & chọn đúng mã xi lanh TMIC

TMIC: dòng xi lanh tròn dẫn hướng.
M / L: biến thể kết cấu (TMICM hoặc TMICL) – chọn theo kiểu gá/lắp và nhu cầu ổn định cơ cấu.
12 / 16 / 20 / 25: đường kính piston (mm).
X25 / X50 / … / X250: hành trình (mm).
S: hậu tố biến thể theo chuẩn series (thường dùng để phân biệt option/phiên bản).

Khi chọn xi lanh dẫn hướng, ngoài đường kính và hành trình, bạn nên cân nhắc:

Lực yêu cầu: phụ thuộc tải và áp suất làm việc (thường 4–6 bar trong nhà máy).
Độ lệch tải: tải càng lệch, càng nên dùng dẫn hướng để giảm mòn.
Tốc độ & chu kỳ: máy chạy nhịp cao nên ưu tiên hệ khí sạch, ổn định áp.
Không gian lắp đặt: hành trình dài cần kiểm tra khoảng trống và điểm gá.

Bảng mã sản phẩm đầy đủ – Airtac TMIC (TMICM / TMICL)

Dưới đây là toàn bộ mã TMIC bạn yêu cầu, đã gom theo nhóm (TMICM và TMICL) + theo đường kính để dễ tra cứu.

TMICM Series

Đường kính	Mã sản phẩm (đầy đủ)	Hành trình
Ø12	TMICM12X25S TMICM12X50S TMICM12X75S TMICM12X100S TMICM12X125S TMICM12X150S TMICM12X200S	25 / 50 / 75 / 100 / 125 / 150 / 200
Ø16	TMICM16X25S TMICM16X50S TMICM16X75S TMICM16X100S TMICM16X125S TMICM16X150S TMICM16X200S	25 / 50 / 75 / 100 / 125 / 150 / 200
Ø20	TMICM20X25S TMICM20X50S TMICM20X75S TMICM20X100S TMICM20X125S TMICM20X150S TMICM20X200S TMICM20X250S	25 / 50 / 75 / 100 / 125 / 150 / 200 / 250
Ø25	TMICM25X25S TMICM25X50S TMICM25X75S TMICM25X100S TMICM25X125S TMICM25X150S TMICM25X200S TMICM25X250S	25 / 50 / 75 / 100 / 125 / 150 / 200 / 250

TMICL Series

Đường kính	Mã sản phẩm (đầy đủ)	Hành trình
Ø12	TMICL12X25S TMICL12X50S TMICL12X75S TMICL12X100S TMICL12X125S TMICL12X150S TMICL12X200S	25 / 50 / 75 / 100 / 125 / 150 / 200
Ø16	TMICL16X25S TMICL16X50S TMICL16X75S TMICL16X100S TMICL16X125S TMICL16X150S TMICL16X200S	25 / 50 / 75 / 100 / 125 / 150 / 200
Ø20	TMICL20X25S TMICL20X50S TMICL20X75S TMICL20X100S TMICL20X125S TMICL20X150S TMICL20X200S TMICL20X250S	25 / 50 / 75 / 100 / 125 / 150 / 200 / 250
Ø25	TMICL25X25S TMICL25X50S TMICL25X75S TMICL25X100S TMICL25X125S TMICL25X150S TMICL25X200S TMICL25X250S	25 / 50 / 75 / 100 / 125 / 150 / 200 / 250

Ứng dụng tiêu biểu của xi lanh tròn dẫn hướng TMIC

Máy đóng gói: cơ cấu chặn sản phẩm, đẩy sản phẩm theo nhịp.
Máy lắp ráp: cơ cấu kẹp giữ, ép nhẹ, định vị linh kiện.
Dây chuyền phân loại: chặn hướng, gạt sản phẩm, phân luồng.
Robot gắp – đặt: cơ cấu phụ trợ, kẹp phụ, đẩy – trả sản phẩm.

Câu hỏi thường gặp (FAQ)

TMIC khác gì xi lanh tròn thường?

TMIC có dẫn hướng chống xoay, giúp ty đi thẳng và ổn định hơn khi tải lệch tâm hoặc có mô-men. Xi lanh tròn thường phù hợp tải đồng trục; khi tải lệch dễ rung và mòn nhanh.

Khi nào nên chọn hành trình 250 mm?

Khi cần tầm với dài (đẩy/đưa phôi xa hơn) và máy có đủ không gian lắp đặt. Với hành trình dài, nên đảm bảo khí sạch, áp ổn định để chạy êm và bền.

TMICM và TMICL khác nhau thế nào?

Đây là hai biến thể kết cấu theo series. Nếu bạn chưa chắc chọn loại nào, chỉ cần gửi mã đang dùng hoặc ảnh vị trí lắp, kỹ sư sẽ đối chiếu đúng TMICM hay TMICL để thay thế tương đương.
