Tính năng nổi bật:

Xi lanh TACQ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact dẫn hướng cao cấp, được thiết kế chuyên biệt cho các hệ thống tự động hóa yêu cầu độ chính xác cao, chống xoay và vận hành ổn định. Với cấu trúc tích hợp cụm dẫn hướng (guide) 2 ty song song, xi lanh TACQ giúp piston di chuyển thẳng, hạn chế rung lắc và sai lệch, đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – gắp – nâng trong máy đóng gói, dây chuyền sản xuất, robot pick & place và jig gá cơ khí. Thiết kế compact nhỏ gọn giúp tối ưu không gian lắp đặt, trong khi độ cứng vững cao cho phép chịu tải và mô-men tốt hơn so với xi lanh compact thông thường. Dòng TACQ Airtac còn hỗ trợ phiên bản có từ tính, dễ dàng tích hợp cảm biến hành trình (reed sensor) để giám sát vị trí piston chính xác và kết nối với hệ thống điều khiển PLC. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, kết hợp phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và đảm bảo tuổi thọ dài trong môi trường công nghiệp. Với đa dạng kích thước đường kính từ Ø12 đến Ø100 và nhiều tùy chọn hành trình, xi lanh TACQ đáp ứng linh hoạt các nhu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

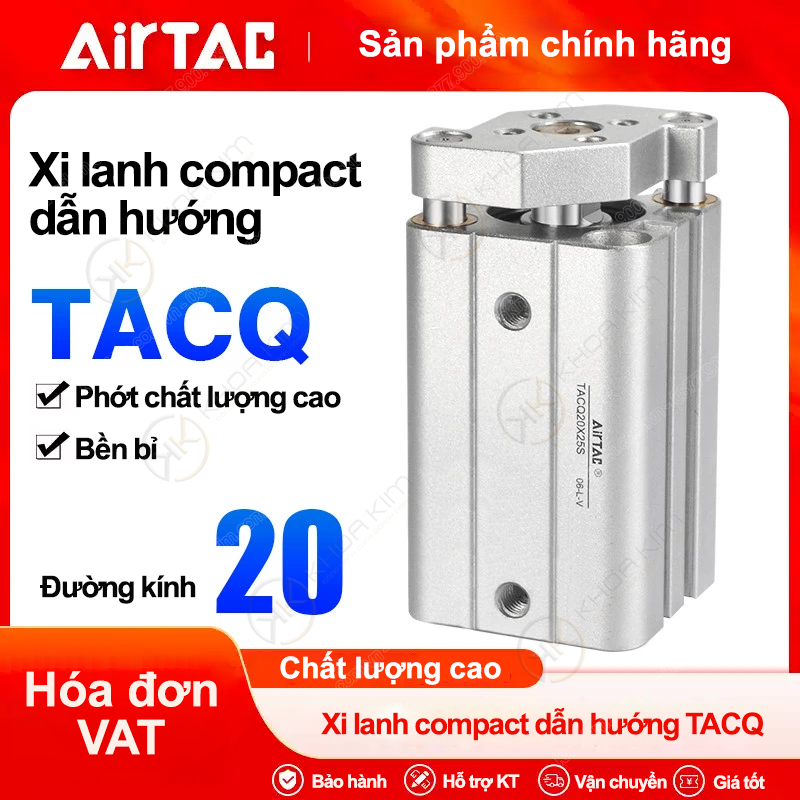

Xi lanh TACQ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TACQ Series – Xi lanh compact dẫn hướng Airtac (Guided Compact Cylinder)

Compact dẫn hướng 2 ty: chống xoay, chống lệch, chạy thẳng ổn định cho cơ cấu kẹp/đẩy/chặn.
Thiết kế ngắn gọn: tối ưu không gian lắp trong máy tự động, bàn gá, cụm gắp đặt.
Độ cứng vững cao: chịu tải lệch và mô-men tốt hơn xi lanh compact thường.
Dải đường kính đa dạng: Ø12 → Ø100; hành trình 5 → 100 mm (tùy size).
Đầy đủ mã lựa chọn: bản có “S” và bản không “S” theo nhu cầu lắp đặt/kho phụ tùng.

Xi lanh compact dẫn hướng TACQ Airtac Chống xoay – chống lệch Ø12–Ø100 · Stroke 5–100

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Phân phối Airtac: xi lanh, van điện từ, cút nối nhanh, ống PU/PA, bộ xử lý khí (FRL) cho dây chuyền tự động.

TACQ – xi lanh compact dẫn hướng Airtac, hành trình ngắn, độ ổn định cao, chống xoay hiệu quả.

Xi lanh compact dẫn hướng TACQ Airtac là gì?

TACQ (Guided Compact Cylinder) là dòng xi lanh compact dẫn hướng của Airtac, được thiết kế với cụm dẫn hướng (guide) dạng 2 ty kết hợp thân xi lanh compact. Cấu trúc này giúp piston chuyển động thẳng, ít rung, ít lệch, đặc biệt phù hợp khi bạn gắn tải trực tiếp lên bàn trượt/plate và cần chống xoay trong quá trình làm việc. Trong thực tế nhà máy, TACQ thường xuất hiện ở các cơ cấu: kẹp – chặn – đẩy – gắp – nâng trên máy đóng gói, máy lắp ráp, jig gá, robot pick & place, nơi không gian lắp đặt hạn chế nhưng vẫn cần độ cứng vững cao.

Mẹo chọn nhanh: Nếu cơ cấu có tải lệch, dễ xoay hoặc dùng plate lắp cảm biến/chấu kẹp, ưu tiên TACQ thay vì compact thường (ACQ/ SDA).

Cấu tạo chi tiết & nguyên lý hoạt động TACQ

Thành phần chính

Thân xi lanh compact: tối ưu chiều dài tổng thể, lắp vừa không gian hẹp.
Piston + phớt làm kín: đảm bảo lực đẩy ổn định, hạn chế rò khí.
Cụm dẫn hướng 2 ty: chống xoay, hạn chế lệch trục khi chịu tải ngoài.
Bàn trượt/plate: nơi gá chấu kẹp, gá cơ cấu, dễ bắt vít.
Đệm giảm chấn (tùy cấu hình): giảm va đập ở cuối hành trình, tăng tuổi thọ.

Nguyên lý hoạt động

Khi cấp khí vào khoang, piston chuyển động tạo lực đẩy/kéo bàn trượt. Hai ty dẫn hướng giữ bàn trượt di chuyển thẳng, giúp giảm hiện tượng xoay hoặc “cạ” khi tải lệch. Nhờ dẫn hướng, TACQ hoạt động ổn định hơn ở các bài toán: kẹp lệch tâm, đẩy sản phẩm có ma sát, chặn theo phương ngang, hoặc gắn chấu kẹp dài.

Vì sao nên chọn TACQ cho cơ cấu kẹp/đẩy/chặn?

Chống xoay vượt trội: 2 ty dẫn hướng giúp bàn trượt đi thẳng, giảm sai số.
Chịu tải lệch tốt hơn: phù hợp cơ cấu gắn tải trực tiếp lên plate.
Thiết kế compact: tối ưu kích thước, lắp trong tủ máy, cụm jig nhỏ.
Tốc độ đáp ứng tốt: phù hợp chu kỳ cao trong dây chuyền tự động.
Dải mã rộng: Ø12–Ø100, stroke đa dạng, dễ chọn đúng theo bài toán.

Thông số kỹ thuật khuyến nghị (tham khảo)

Thông số	Giá trị / Gợi ý
Loại xi lanh	Compact dẫn hướng (Guided Compact)
Dải đường kính	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
Hành trình	5–100 mm (tùy đường kính và phiên bản)
Ứng dụng	Kẹp – chặn – đẩy – gắp – nâng, cần chống xoay và chịu tải lệch

Lưu ý: Lực đẩy thực tế phụ thuộc áp suất cấp, ma sát, tải lệch và tốc độ. Khi cần chọn chính xác, gửi mã + yêu cầu tải để tư vấn.

Cách đọc mã TACQ & chọn đúng phiên bản

TACQ32X50 = Series TACQ, đường kính piston Ø32, hành trình 50 mm.
Hậu tố “S” (ví dụ TACQ32X50S) = phiên bản theo chuẩn mã kho/tuỳ chọn cấu hình (thường dùng để phân biệt biến thể).
Chọn Ø theo lực: Ø càng lớn → lực càng lớn; nhưng chiếm không gian hơn.
Chọn stroke theo hành trình làm việc: ưu tiên đúng đủ, tránh dư quá nhiều gây tăng kích thước và va đập.
Chọn TACQ khi có tải lệch/chống xoay: nếu chỉ đẩy thẳng không tải lệch, có thể dùng compact thường để tối ưu chi phí.

Bảng mã sản phẩm đầy đủ – Xi lanh compact dẫn hướng Airtac TACQ

Dưới đây là đầy đủ toàn bộ mã TACQ theo danh sách bạn cung cấp, chia theo nhóm đường kính (Ø) để dễ tra cứu.

TACQ Ø12

Bản S TACQ12X5S TACQ12X10S TACQ12X15S TACQ12X20S TACQ12X25S TACQ12X30S

Bản không S TACQ12X5 TACQ12X10 TACQ12X15 TACQ12X20 TACQ12X25 TACQ12X30

TACQ Ø16

Bản S TACQ16X5S TACQ16X10S TACQ16X15S TACQ16X20S TACQ16X25S TACQ16X30S

Bản không S TACQ16X5 TACQ16X10 TACQ16X15 TACQ16X20 TACQ16X25 TACQ16X30

TACQ Ø20

Bản S TACQ20X5S TACQ20X10S TACQ20X15S TACQ20X20S TACQ20X25S TACQ20X30S TACQ20X35S TACQ20X40S TACQ20X45S TACQ20X50S

Bản không S TACQ20X5 TACQ20X10 TACQ20X15 TACQ20X20 TACQ20X25 TACQ20X30 TACQ20X35 TACQ20X40 TACQ20X45 TACQ20X50

TACQ Ø25

Bản S TACQ25X5S TACQ25X10S TACQ25X15S TACQ25X20S TACQ25X25S TACQ25X30S TACQ25X35S TACQ25X40S TACQ25X45S TACQ25X50S

Bản không S TACQ25X5 TACQ25X10 TACQ25X15 TACQ25X20 TACQ25X25 TACQ25X30 TACQ25X35 TACQ25X40 TACQ25X45 TACQ25X50

TACQ Ø32

Bản S TACQ32X5S TACQ32X10S TACQ32X15S TACQ32X20S TACQ32X25S TACQ32X30S TACQ32X35S TACQ32X40S TACQ32X45S TACQ32X50S TACQ32X75S TACQ32X100S

Bản không S TACQ32X5 TACQ32X10 TACQ32X15 TACQ32X20 TACQ32X25 TACQ32X30 TACQ32X35 TACQ32X40 TACQ32X45 TACQ32X50 TACQ32X75 TACQ32X100

TACQ Ø40

Bản S TACQ40X5S TACQ40X10S TACQ40X15S TACQ40X20S TACQ40X25S TACQ40X30S TACQ40X35S TACQ40X40S TACQ40X45S TACQ40X50S TACQ40X75S TACQ40X100S

Bản không S TACQ40X5 TACQ40X10 TACQ40X15 TACQ40X20 TACQ40X25 TACQ40X30 TACQ40X35 TACQ40X40 TACQ40X45 TACQ40X50 TACQ40X75 TACQ40X100

TACQ Ø50

Bản S TACQ50X10S TACQ50X15S TACQ50X20S TACQ50X25S TACQ50X30S TACQ50X35S TACQ50X40S TACQ50X45S TACQ50X50S TACQ50X75S TACQ50X100S

Bản không S TACQ50X10 TACQ50X15 TACQ50X20 TACQ50X25 TACQ50X30 TACQ50X35 TACQ50X40 TACQ50X45 TACQ50X50 TACQ50X75 TACQ50X100

TACQ Ø63

Bản S TACQ63X10S TACQ63X15S TACQ63X20S TACQ63X25S TACQ63X30S TACQ63X35S TACQ63X40S TACQ63X45S TACQ63X50S TACQ63X75S TACQ63X100S

Bản không S TACQ63X10 TACQ63X15 TACQ63X20 TACQ63X25 TACQ63X30 TACQ63X40 TACQ63X50 TACQ63X75 TACQ63X100

TACQ Ø80

Bản S TACQ80X10S TACQ80X15S TACQ80X20S TACQ80X25S TACQ80X30S TACQ80X35S TACQ80X40S TACQ80X45S TACQ80X50S TACQ80X75S TACQ80X100S

Bản không S TACQ80X10 TACQ80X15 TACQ80X20 TACQ80X25 TACQ80X30 TACQ80X40 TACQ80X50 TACQ80X75 TACQ80X100

TACQ Ø100

Bản S TACQ100X10S TACQ100X15S TACQ100X20S TACQ100X25S TACQ100X30S TACQ100X35S TACQ100X40S TACQ100X45S TACQ100X50S TACQ100X75S TACQ100X100S

Bản không S TACQ100X10 TACQ100X15 TACQ100X20 TACQ100X25 TACQ100X30 TACQ100X40 TACQ100X50 TACQ100X75 TACQ100X100

Ứng dụng tiêu biểu của xi lanh dẫn hướng TACQ

Máy đóng gói: cơ cấu chặn – đẩy – gạt – phân loại sản phẩm.
Robot gắp đặt: gá chấu kẹp, plate gắn giác hút, chống xoay khi nâng/hạ.
Jig lắp ráp: kẹp giữ chi tiết, ép nhẹ, định vị trong công đoạn.
Ngành điện tử, thực phẩm, dược: yêu cầu chuyển động ổn định, ít rung, dễ bảo trì.

Câu hỏi thường gặp (FAQ)

TACQ khác gì so với xi lanh compact thường?

TACQ có cụm dẫn hướng 2 ty, giúp chống xoay – chống lệch tốt hơn. Nếu bạn gắn tải trực tiếp lên plate hoặc có lực lệch, TACQ sẽ ổn định hơn compact thường.

Khi nào nên chọn hành trình 75/100?

Khi bạn cần khoảng chạy lớn để đưa cơ cấu ra khỏi vùng làm việc hoặc cần hành trình dài để gắp/đẩy sâu. Với hành trình dài, nên kiểm soát tốc độ và dùng tiết lưu để giảm va đập cuối hành trình.

Bản có “S” và không “S” khác nhau thế nào?

Trong thực tế quản trị mã hàng, hậu tố “S” thường dùng để phân biệt biến thể theo chuẩn kho/tuỳ chọn cấu hình. Để tránh nhầm, hãy gửi mã đầy đủ + nhu cầu lắp đặt để đối chiếu đúng.
