Tính năng nổi bật:

Xi lanh TACE – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact dẫn hướng cao cấp, được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao, chống xoay và vận hành ổn định. Với cấu trúc tích hợp cơ cấu dẫn hướng (guide) giúp piston di chuyển thẳng, hạn chế rung lắc và sai lệch khi mang tải, xi lanh TACE Airtac đặc biệt phù hợp cho các ứng dụng kẹp – chặn – đẩy – gắp – định vị trong máy đóng gói, dây chuyền sản xuất, robot pick & place và jig gá cơ khí. Thiết kế thân nhỏ gọn giúp tiết kiệm không gian lắp đặt, trong khi ty ren ngoài cho phép kết nối linh hoạt với nhiều loại phụ kiện và cơ cấu cơ khí. Ngoài ra, dòng TACE còn tích hợp sẵn từ tính, hỗ trợ gắn cảm biến hành trình (reed sensor/solid state) để giám sát vị trí piston chính xác và truyền tín hiệu về PLC. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, kết hợp phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp. Với đa dạng kích thước từ Ø12 đến Ø100 và nhiều tùy chọn hành trình, xi lanh TACE đáp ứng linh hoạt các yêu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

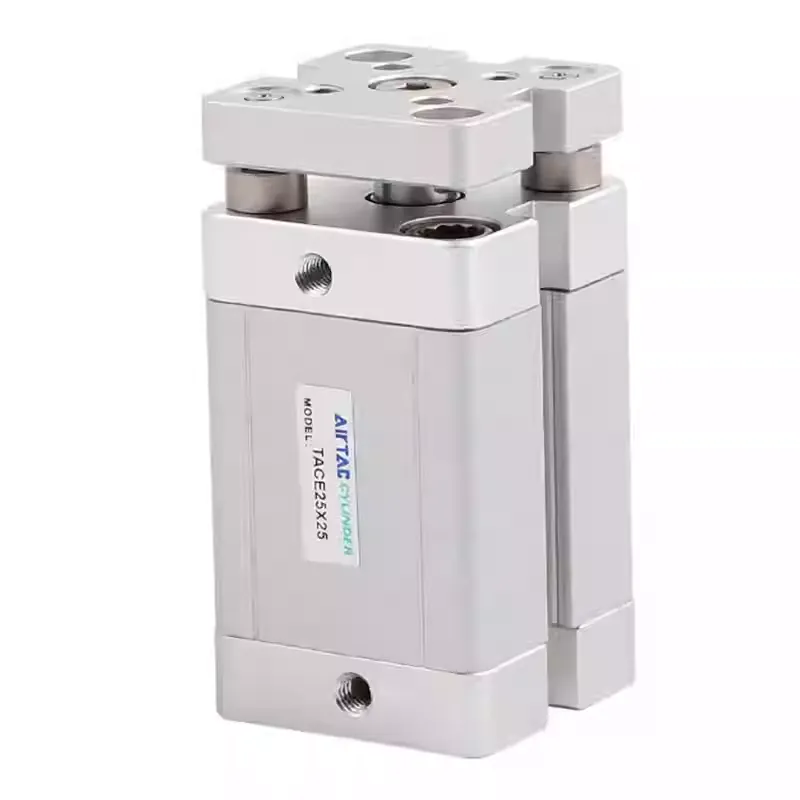

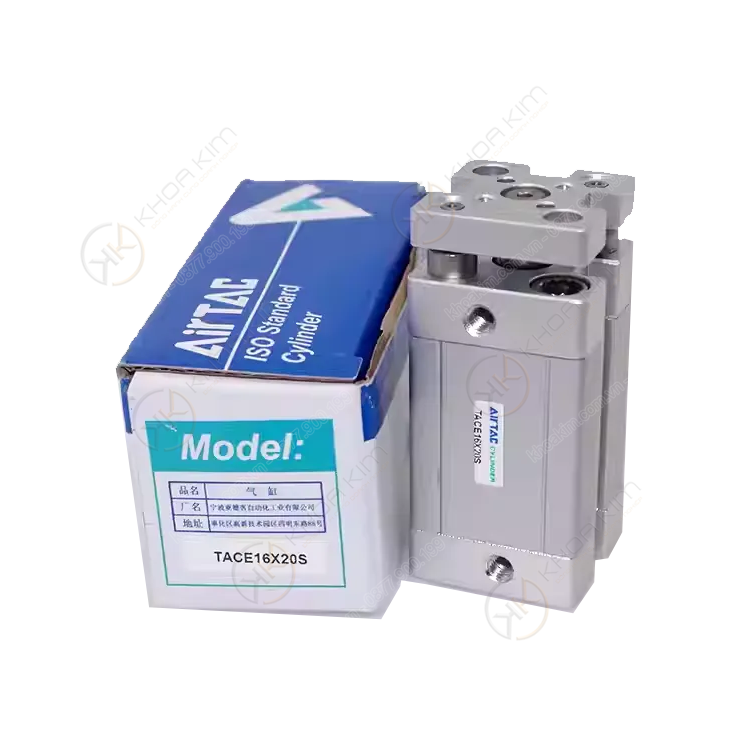

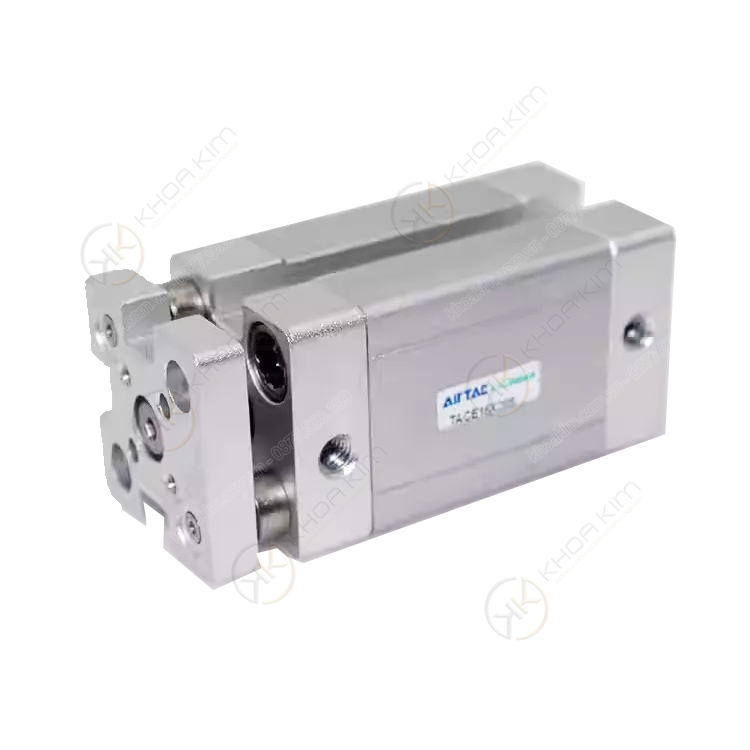

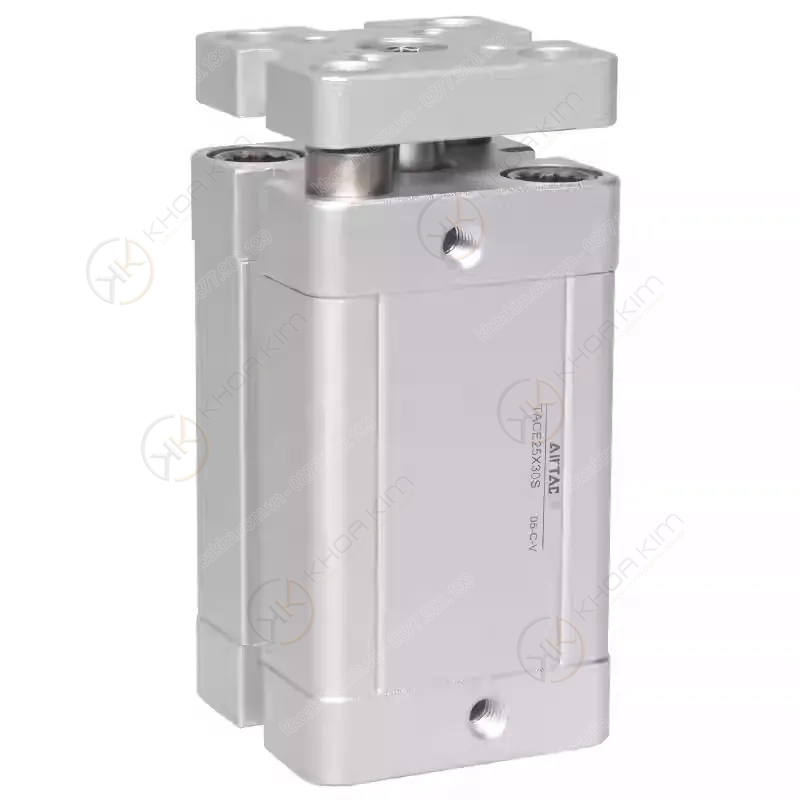

Xi lanh TACE – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact, Xi lanh dẫn hướng Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

TACE Series – Xi lanh compact dẫn hướng Airtac (ty ren ngoài, sẵn từ tính)

Compact dẫn hướng: thân gọn, tích hợp cơ cấu dẫn hướng giúp chống xoay – giảm rung lắc khi mang tải.
Ty ren ngoài: lắp gá nhanh với đồ gá, chấu kẹp, bàn trượt, cơ cấu chặn – đẩy.
Sẵn từ tính (Magnet): dễ gắn cảm biến hành trình (reed/solid) để lấy tín hiệu PLC.
Đa dạng đường kính & hành trình: Ø12 đến Ø100, stroke 5–100 mm (tùy cỡ).
Ứng dụng tự động hóa: robot gắp – đặt, máy đóng gói, cơ cấu kẹp/chặn/đẩy, đồ gá jig.

Xi lanh compact Dẫn hướng chống xoay Ty ren ngoài Sẵn từ tính Airtac TACE

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xy lanh Airtac chính hãng: compact, dẫn hướng, bàn trượt, van điện từ, cút nối nhanh, ống khí, bộ FRL…

TACE – xi lanh compact dẫn hướng Airtac, ty ren ngoài, sẵn từ tính, tối ưu cho đồ gá & cơ cấu kẹp/chặn/đẩy.

Xi lanh compact dẫn hướng TACE Airtac là gì?

TACE Series là dòng xi lanh compact dẫn hướng của Airtac, được thiết kế để giải quyết các bài toán mà xi lanh compact thông thường dễ gặp hạn chế như: ty bị xoay, rung lắc khi mang tải lệch tâm, hoặc cơ cấu chấp hành cần chuyển động thẳng ổn định trong không gian lắp đặt hạn chế. Điểm nhận diện thường gặp của TACE là: thân gọn (compact), có dẫn hướng (guide), ty ren ngoài (dễ bắt phụ kiện), và sẵn từ tính (dễ gắn cảm biến hành trình). Vì vậy, TACE đặc biệt phù hợp cho các cụm cơ cấu:

Jig – đồ gá tự động, cơ cấu chặn – đẩy – kẹp trong dây chuyền lắp ráp.
Robot pick & place, cụm gắp, cơ cấu kẹp sản phẩm.
Máy đóng gói, dán nhãn, chiết rót: yêu cầu hành trình ngắn, nhịp nhanh, ổn định.
Trạm phân loại, băng tải, cơ cấu định vị.

Cấu tạo & nguyên lý chống xoay của TACE

Thành phần chính

Thân xi lanh compact: tối ưu không gian lắp đặt, phù hợp máy nhỏ/tủ máy.
Cụm dẫn hướng: giúp ty chuyển động thẳng ổn định, giảm xoay và giảm rung.
Ty ren ngoài: bắt nhanh đầu kẹp, pát, đồ gá, bàn trượt, chấu kẹp.
Piston + seal: tạo lực đẩy/kéo; seal làm kín khí để lực ổn định.
Nam châm tích hợp: sẵn từ tính giúp gắn cảm biến hành trình để phản hồi PLC.

Nguyên lý hoạt động

TACE vận hành như xi lanh tác động kép: cấp khí vào một phía piston để tiến, cấp khí vào phía còn lại để lùi. Khác biệt nằm ở cơ cấu dẫn hướng: thay vì chỉ có ty đơn, TACE dùng thiết kế dẫn hướng giúp chuyển động ổn định khi:

Tải lệch tâm (tải không nằm đúng trục ty)
Ứng dụng nhịp cao (tăng tốc/giảm tốc liên tục)
Cần độ lặp vị trí tốt cho jig/đồ gá

Nhờ có nam châm piston, bạn có thể lắp cảm biến từ (reed/solid) để lấy tín hiệu hành trình, đồng bộ với PLC/robot.

Vì sao nên chọn xi lanh compact dẫn hướng TACE?

Chống xoay tốt: phù hợp cơ cấu kẹp/chặn/đẩy cần ổn định hướng.
Độ cứng vững cao: giảm rung lắc khi máy chạy nhịp nhanh.
Thiết kế compact: tiết kiệm diện tích, lắp gọn trong tủ máy/khung máy.
Ty ren ngoài: dễ lắp phụ kiện đầu ty, rút ngắn thời gian gia công đồ gá.
Sẵn từ tính: dễ gắn cảm biến hành trình, tối ưu kiểm soát và an toàn.
Dải mã rộng: Ø12 đến Ø100, hành trình đa dạng 5–100 mm.

Gợi ý: Nếu tải lệch tâm lớn hoặc cần độ lặp vị trí cao, ưu tiên chọn TACE thay vì compact tiêu chuẩn để giảm mòn ty và tăng tuổi thọ.

Thông số kỹ thuật chính (tham khảo cho thiết kế)

Thông số	Mô tả
Loại xi lanh	Compact dẫn hướng – tác động kép
Từ tính	Có (sẵn nam châm piston)
Kiểu ty	Ty ren ngoài (dễ lắp đầu kẹp/đồ gá)
Dải đường kính	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100
Dải hành trình	5 – 100 mm (tùy đường kính)

Lưu ý: thông số chi tiết như áp suất làm việc, nhiệt độ, tải cho phép, độ chính xác lặp lại… phụ thuộc datasheet từng cỡ. Khi cần chọn nhanh, bạn chỉ cần gửi mã TACE + tải + tốc độ để kỹ sư đề xuất đúng cấu hình.

Cách đọc mã & chọn đúng TACE (đường kính – hành trình – ký hiệu S)

Cách đọc mã phổ biến: TACE[ĐK]X[Hành trình]S

ĐK (bore): 12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
Hành trình: 5, 10, 15… đến 100 (tùy ĐK)
Ký hiệu “S”: thường dùng để chỉ phiên bản sẵn từ tính (magnet) theo cách mã hóa của dòng này.

Mẹo chọn nhanh: nếu mục tiêu là kẹp/chặn/đẩy trong không gian hẹp → chọn compact dẫn hướng (TACE). Nếu chỉ “tiến/lùi” tải nhỏ không lệch tâm → có thể cân nhắc compact thường.

Bảng mã sản phẩm đầy đủ – Xi lanh compact dẫn hướng Airtac TACE (ty ren ngoài, sẵn từ tính)

Dưới đây là danh sách mã theo từng đường kính để bạn dễ tìm nhanh trên website/ERP/kho.

TACE Ø12

TACE12X5S · TACE12X10S · TACE12X15S · TACE12X20S · TACE12X25S · TACE12X30S · TACE12X35S · TACE12X40S · TACE12X45S · TACE12X50S

TACE Ø16

TACE16X5S · TACE16X10S · TACE16X15S · TACE16X20S · TACE16X25S · TACE16X30S · TACE16X35S · TACE16X40S · TACE16X45S · TACE16X50S · TACE16X55S · TACE16X60S · TACE16X70S · TACE16X75S

TACE Ø20

TACE20X5S · TACE20X10S · TACE20X15S · TACE20X20S · TACE20X25S · TACE20X30S · TACE20X35S · TACE20X40S · TACE20X45S · TACE20X50S · TACE20X55S · TACE20X60S · TACE20X70S · TACE20X75S · TACE20X80S · TACE20X90S · TACE20X100S

TACE Ø25

TACE25X5S · TACE25X10S · TACE25X15S · TACE25X20S · TACE25X25S · TACE25X30S · TACE25X35S · TACE25X40S · TACE25X45S · TACE25X50S · TACE25X55S · TACE25X60S · TACE25X70S · TACE25X75S · TACE25X80S · TACE25X90S · TACE25X100S

TACE Ø32

TACE32X5S · TACE32X10S · TACE32X15S · TACE32X20S · TACE32X25S · TACE32X30S · TACE32X35S · TACE32X40S · TACE32X45S · TACE32X50S · TACE32X55S · TACE32X60S · TACE32X70S · TACE32X75S · TACE32X80S · TACE32X90S · TACE32X100S

TACE Ø40

TACE40X5S · TACE40X10S · TACE40X15S · TACE40X20S · TACE40X25S · TACE40X30S · TACE40X35S · TACE40X40S · TACE40X45S · TACE40X50S · TACE40X55S · TACE40X60S · TACE40X70S · TACE40X75S · TACE40X80S · TACE40X90S · TACE40X100S

TACE Ø50

TACE50X5S · TACE50X10S · TACE50X15S · TACE50X20S · TACE50X25S · TACE50X30S · TACE50X35S · TACE50X40S · TACE50X45S · TACE50X50S · TACE50X55S · TACE50X60S · TACE50X70S · TACE50X75S · TACE50X80S · TACE50X90S · TACE50X100S

TACE Ø63

TACE63X5S · TACE63X10S · TACE63X15S · TACE63X20S · TACE63X25S · TACE63X30S · TACE63X35S · TACE63X40S · TACE63X45S · TACE63X50S · TACE63X55S · TACE63X60S · TACE63X70S · TACE63X75S · TACE63X80S · TACE63X90S · TACE63X100S

TACE Ø80

TACE80X5S · TACE80X10S · TACE80X15S · TACE80X20S · TACE80X25S · TACE80X30S · TACE80X35S · TACE80X40S · TACE80X45S · TACE80X50S · TACE80X55S · TACE80X60S · TACE80X70S · TACE80X75S · TACE80X80S · TACE80X90S · TACE80X100S

TACE Ø100

TACE100X5S · TACE100X10S · TACE100X15S · TACE100X20S · TACE100X25S · TACE100X30S · TACE100X35S · TACE100X40S · TACE100X45S · TACE100X50S · TACE100X55S · TACE100X60S · TACE100X70S · TACE100X75S · TACE100X80S · TACE100X90S · TACE100X100S

Ứng dụng tiêu biểu của xi lanh compact dẫn hướng TACE

Jig/đồ gá tự động: kẹp – chặn – định vị sản phẩm.
Cơ cấu đẩy – phân loại: đẩy phôi, đẩy sản phẩm trên băng tải.
Robot gắp – đặt: yêu cầu chuyển động thẳng, chống xoay.
Máy đóng gói: nhịp nhanh, hành trình ngắn, độ lặp ổn định.
Cụm cơ cấu chặn an toàn: cần tín hiệu hành trình từ cảm biến từ.

Câu hỏi thường gặp (FAQ)

TACE khác gì so với xi lanh compact thường?

TACE có cơ cấu dẫn hướng giúp chống xoay và tăng độ cứng vững khi tải lệch tâm, phù hợp jig/đồ gá và cơ cấu cần độ ổn định cao.

“S” trong mã TACE…S có ý nghĩa gì?

Với dòng này, ký hiệu S thường được dùng để chỉ phiên bản sẵn từ tính (magnet) giúp gắn cảm biến hành trình. Khi đặt hàng/bảo trì, dùng đúng mã đầy đủ để tránh nhầm phiên bản.

Chọn đường kính và hành trình thế nào cho đúng?

Chọn đường kính theo lực cần thiết (tải & áp suất), chọn hành trình theo khoảng dịch chuyển thực tế. Nếu hệ thống chạy nhịp cao hoặc tải lệch tâm, ưu tiên đường kính đủ lớn và dẫn hướng TACE để tăng độ bền.
