Tính năng nổi bật:

Xi lanh STWA / STWB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt thân (Slide Table Cylinder) cao cấp, được thiết kế tích hợp bàn trượt và cơ cấu dẫn hướng giúp chuyển động tuyến tính ổn định, chính xác và chống xoay hiệu quả. Với cấu trúc dạng slide table chắc chắn, xi lanh STWA / STWB Airtac cho phép tải được gắn trực tiếp lên bàn trượt, giúp giảm sai số, hạn chế rung lắc và nâng cao độ lặp lại trong quá trình vận hành, đặc biệt phù hợp cho các ứng dụng gắp – đặt, chặn – đẩy, định vị, cấp phôi và pick & place trong hệ thống tự động hóa hiện đại.

Dòng STWA / STWB Series sở hữu thiết kế gọn gàng nhưng cứng vững, tối ưu không gian lắp đặt và tăng hiệu quả làm việc so với các giải pháp xi lanh truyền thống. Sản phẩm có đa dạng kích thước đường kính từ Ø10 đến Ø32 cùng nhiều tùy chọn hành trình từ 25mm đến 200mm, đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau. Hai biến thể STWA và STWB cho phép lựa chọn phù hợp theo bố trí lắp đặt và tải trọng, giúp tối ưu hiệu suất hoạt động trong từng ứng dụng cụ thể.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh STWA / STWB tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần nâng cao hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh STWA STWB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

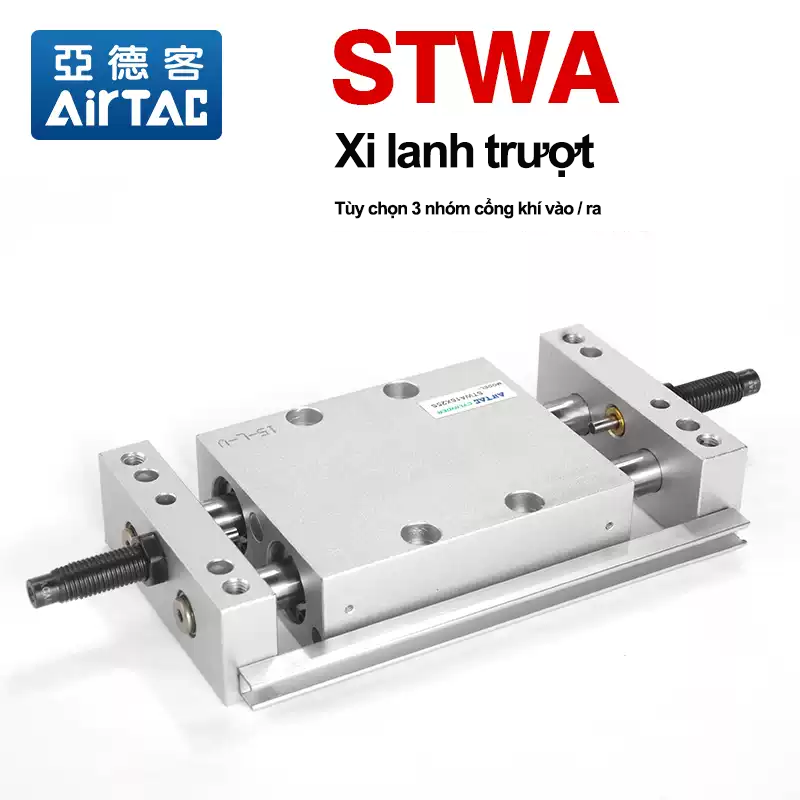

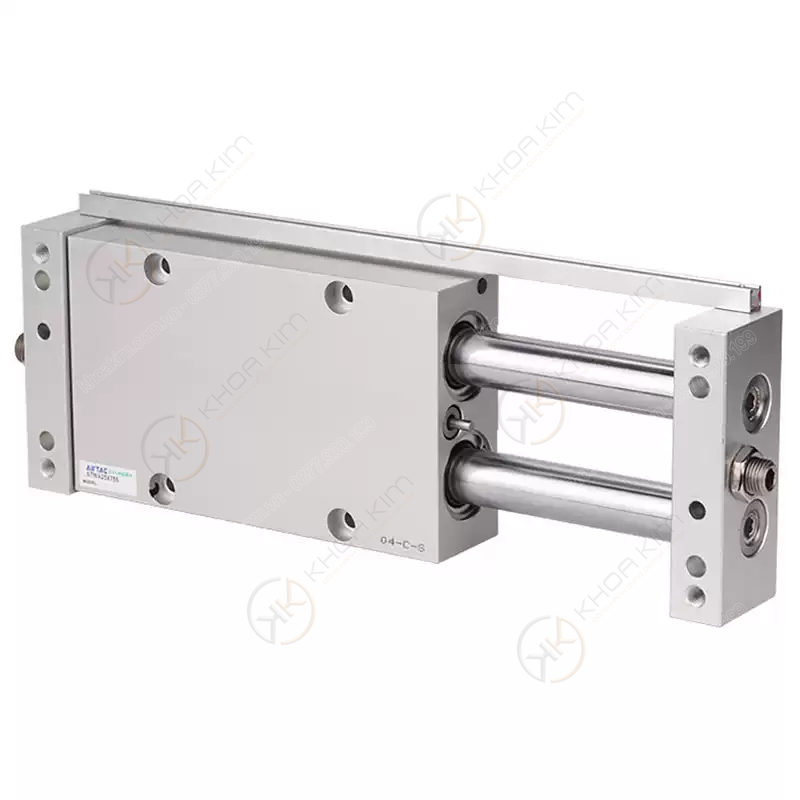

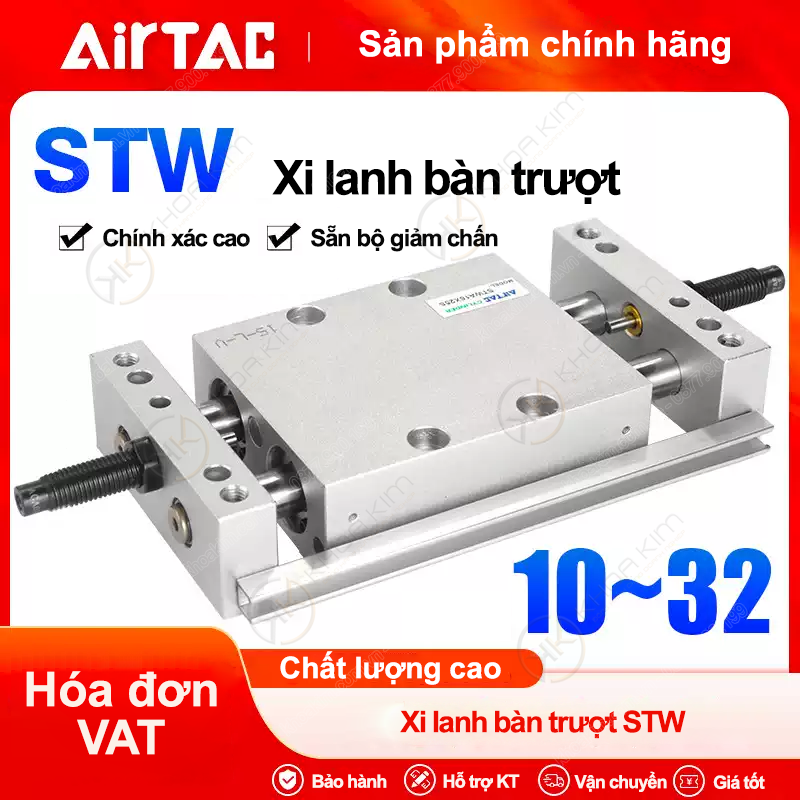

STWA / STWB Series – Xi lanh trượt thân Airtac (Slide Table Cylinder)

Xi lanh trượt thân (slide table): tích hợp dẫn hướng, chạy thẳng ổn định, chống xoay tốt.
Thiết kế gọn – lực đẩy ổn: phù hợp cơ cấu gắp – đặt, chặn – đẩy, định vị, ép nhẹ.
Độ chính xác cao: bàn trượt cứng vững, hạn chế rung/đảo khi chạy tốc độ cao.
Đa dạng đường kính & hành trình: bore 10/12/16/20/25/32, stroke 25–200 mm.
STWA vs STWB: hai biến thể cùng nhóm slide table, dễ chọn theo bố trí lắp & nhu cầu tải.

Slide Table Cylinder Chống xoay – dẫn hướng Bore 10–32 Stroke 25–200

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã STWA/STWB

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac: trượt thân STW, compact, tiêu chuẩn, kèm phụ kiện, cảm biến hành trình, van – cút – ống khí.

STWA / STWB – xi lanh trượt thân Airtac, tích hợp dẫn hướng, chạy ổn định, chống xoay tốt.

Xi lanh trượt thân STWA / STWB Airtac là gì?

Xi lanh trượt thân (slide table cylinder) là dạng xi lanh khí nén có bàn trượt và cụm dẫn hướng tích hợp ngay trong thân. So với xi lanh tiêu chuẩn (chỉ có ty), loại trượt thân cho phép tải gắn trực tiếp lên bàn trượt và di chuyển thẳng ổn định hơn, đặc biệt hữu ích khi cơ cấu cần chống xoay, chống rung và chạy nhịp nhanh. Dòng STWA / STWB của Airtac được thiết kế để giải các bài toán: gắp – đặt sản phẩm, chặn – đẩy, định vị, cấp phôi, trượt bàn, ép nhẹ, thao tác pick&place trong máy đóng gói, máy lắp ráp, máy phân loại, thiết bị tự động hóa. Với dải đường kính 10/12/16/20/25/32 và hành trình đến 200mm, STWA/STWB phù hợp từ cơ cấu nhỏ gọn trong tủ máy đến cụm thao tác tải trung bình trên dây chuyền.

Cấu tạo chi tiết & nguyên lý hoạt động

Các bộ phận chính

Thân xi lanh: khối thân cứng vững, tích hợp buồng khí và cụm dẫn hướng.
Bàn trượt (slide table): bề mặt gá lắp, có lỗ ren/slot để bắt gá chi tiết.
Dẫn hướng: cơ cấu trượt (bi/đệm trượt tùy thiết kế) giúp chạy thẳng ổn định, chống xoay.
Piston & phớt: tạo lực đẩy/kéo, làm kín khí, giảm rò rỉ – tăng tuổi thọ.

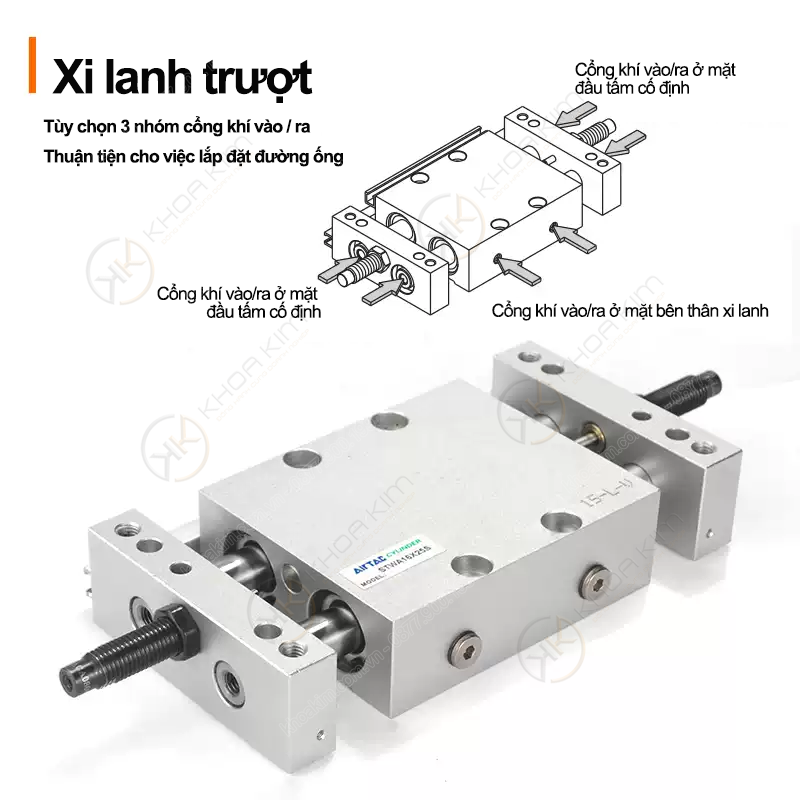

Cổng cấp/xả: bố trí tối ưu cho lắp ống khí, phù hợp cụm van gần cơ cấu.

Nguyên lý làm việc

Khi cấp khí vào khoang A, piston dịch chuyển kéo bàn trượt theo một chiều. Khi cấp khí vào khoang B, piston đảo chiều và bàn trượt di chuyển ngược lại. Nhờ cụm dẫn hướng tích hợp, bàn trượt giữ được hướng thẳng, giảm lắc và chống xoay tốt hơn xi lanh ty truyền thống. Trong các ứng dụng pick&place, việc bàn trượt chạy ổn định giúp nâng độ chính xác vị trí, giảm mài mòn cơ khí, giảm rung khi chạy nhịp cao.

Vì sao nên dùng STWA / STWB cho cơ cấu trượt?

Chống xoay tốt: tải gắn lên bàn trượt không làm ty bị xoắn như xi lanh thường.
Chạy nhịp nhanh ổn định: giảm rung, giảm lệch, tăng độ lặp lại.
Thiết kế gọn: tối ưu không gian, phù hợp tủ máy và cụm thao tác.
Dễ gá lắp cơ cấu: bàn trượt có lỗ bắt vít/định vị, thuận tiện lắp jig/đồ gá.
Bảo trì thuận tiện: cấu trúc tiêu chuẩn, dễ thay phớt/kiểm tra rò.
Đa dạng mã hàng: lựa chọn theo đường kính – hành trình, đồng bộ kho dự phòng.

Gợi ý: Nếu tải lệch tâm hoặc có mô-men xoắn lớn, ưu tiên slide table (STW) thay vì xi lanh ty + dẫn hướng rời để hệ ổn định và gọn hơn.

Thông số kỹ thuật tổng quan (để chọn nhanh)

Hạng mục	Giá trị / gợi ý
Series	STWA / STWB
Đường kính (bore)	10 / 12 / 16 / 20 / 25 / 32
Hành trình (stroke)	25 – 200 mm (tùy bore)
Ứng dụng	Trượt – gắp – đặt – chặn – đẩy – định vị
Khuyến nghị	Dùng khí sạch + bộ FRL để tăng tuổi thọ phớt & dẫn hướng

Lưu ý: Tải cho phép, mô-men, độ lặp lại… phụ thuộc từng model và cách lắp (tải lệch/đồng trục). Khi chọn đúng, hãy cung cấp: tải (kg), tốc độ, hành trình, kiểu gá, môi trường bụi/dầu để tư vấn chuẩn.

Hướng dẫn lắp đặt & vận hành bền bỉ

Gá đế phẳng và cứng: tránh vênh làm kẹt bàn trượt, giảm tuổi thọ dẫn hướng.
Chọn ống khí & cút đúng cỡ: đảm bảo lưu lượng, tránh sụt áp khi chạy nhanh.
Thiết lập van tiết lưu: chỉnh tốc độ tiến/lùi mượt để giảm va đập cuối hành trình.
Dùng khí sạch: lắp lọc – điều áp (FR) để tránh bụi nước phá hủy phớt.
Kiểm tra tải lệch: nếu gắn tải lệch tâm lớn, cân nhắc thay đổi đồ gá hoặc chọn bore lớn hơn.

Mẹo: Khi chạy nhịp cao, nên dùng giảm chấn/đệm cuối hành trình (nếu có) và tối ưu tốc độ bằng tiết lưu để giảm rung.

Cách đọc mã STWA / STWB và chọn đúng theo bài toán

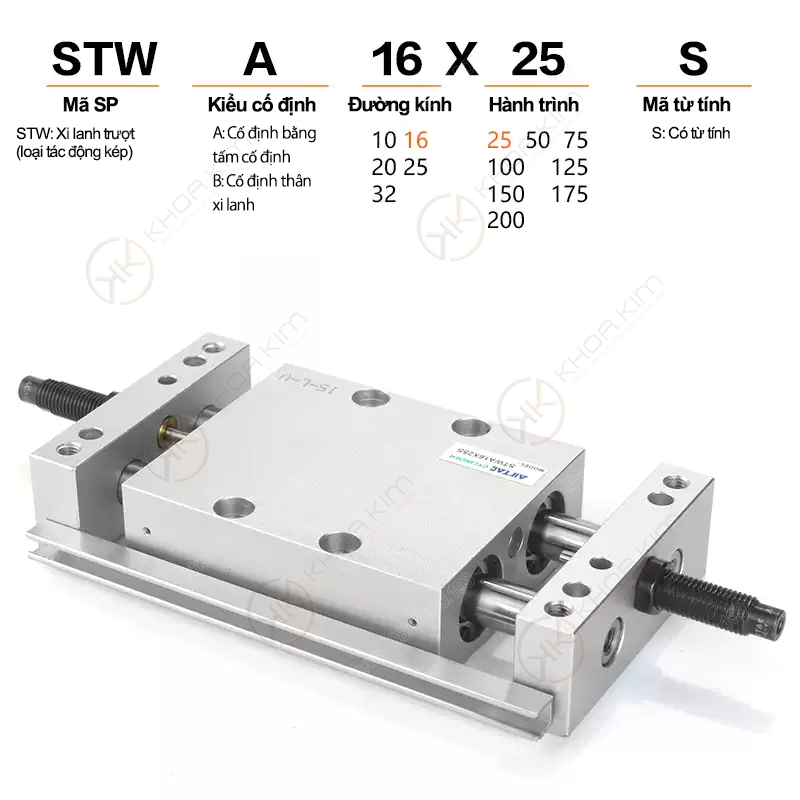

Cấu trúc mã phổ biến: STW[A/B][Bore]X[Stroke]S Ví dụ: STWA16X125S = STWA, bore 16, stroke 125 mm.

Chọn bore (10–32): bore càng lớn → lực càng lớn và bàn trượt thường cứng hơn.
Chọn stroke (25–200): theo hành trình yêu cầu; tránh chọn dư quá dài gây rung.
Chọn STWA hay STWB: tùy kiểu bố trí lắp, không gian và chuẩn phụ tùng của máy.
Cân nhắc tải lệch tâm: nếu tải lệch → nên tăng bore hoặc tối ưu đồ gá.

Bảng mã sản phẩm đầy đủ – STWA Series

Danh sách đầy đủ model STWA theo đường kính và hành trình:

Bore	Model (đầy đủ)	Stroke (mm)
10	STWA10X25S STWA10X50S STWA10X75S STWA10X100S	25 / 50 / 75 / 100
12	STWA12X25S STWA12X50S STWA12X75S STWA12X100S	25 / 50 / 75 / 100
16	STWA16X25S STWA16X50S STWA16X75S STWA16X100S STWA16X125S STWA16X150S STWA16X175S STWA16X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
20	STWA20X25S STWA20X50S STWA20X75S STWA20X100S STWA20X125S STWA20X150S STWA20X175S STWA20X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
25	STWA25X25S STWA25X50S STWA25X75S STWA25X100S STWA25X125S STWA25X150S STWA25X175S STWA25X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
32	STWA32X25S STWA32X50S STWA32X75S STWA32X100S STWA32X125S STWA32X150S STWA32X175S STWA32X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200

Bảng mã sản phẩm đầy đủ – STWB Series

Danh sách đầy đủ model STWB theo đường kính và hành trình:

Bore	Model (đầy đủ)	Stroke (mm)
10	STWB10X25S STWB10X50S STWB10X75S STWB10X100S	25 / 50 / 75 / 100
12	STWB12X25S STWB12X50S STWB12X75S STWB12X100S	25 / 50 / 75 / 100
16	STWB16X25S STWB16X50S STWB16X75S STWB16X100S STWB16X125S STWB16X150S STWB16X175S STWB16X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
20	STWB20X25S STWB20X50S STWB20X75S STWB20X100S STWB20X125S STWB20X150S STWB20X175S STWB20X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
25	STWB25X25S STWB25X50S STWB25X75S STWB25X100S STWB25X125S STWB25X150S STWB25X175S STWB25X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200
32	STWB32X25S STWB32X50S STWB32X75S STWB32X100S STWB32X125S STWB32X150S STWB32X175S STWB32X200S	25 / 50 / 75 / 100 / 125 / 150 / 175 / 200

Ứng dụng tiêu biểu của xi lanh trượt thân STWA / STWB

Robot gắp – đặt, pick&place, cơ cấu trượt bàn trong máy đóng gói.
Cơ cấu chặn – đẩy – định vị sản phẩm, cấp phôi, phân loại.
Máy lắp ráp điện tử, cơ khí chính xác: yêu cầu độ lặp lại và chống rung.
Dây chuyền thực phẩm – dược: thao tác nhanh, cần cơ cấu gọn và sạch.

Câu hỏi thường gặp (FAQ)

STWA và STWB khác nhau ở điểm nào?

Cả hai đều là xi lanh trượt thân (slide table). Khác nhau chủ yếu ở biến thể thiết kế/kiểu bố trí lắp. Khi chọn, nên dựa vào không gian lắp, vị trí cổng khí, đồ gá và chuẩn phụ tùng máy.

Khi nào nên chọn xi lanh trượt thay vì xi lanh thường?

Khi cơ cấu cần chống xoay, tải gắn trên ty có mô-men, hoặc cần độ ổn định cao khi chạy nhịp nhanh, slide table giúp hệ gọn và chính xác hơn.

Chọn bore và stroke thế nào để chạy bền?

Bore theo lực yêu cầu và tải; stroke theo hành trình thực tế. Tránh chọn stroke dư quá dài gây rung, và luôn tối ưu tốc độ bằng tiết lưu để giảm va đập.
