Tính năng nổi bật:

Xi lanh SDAJ-SB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén tích hợp cơ cấu điều chỉnh hành trình và piston có nam châm (sẵn từ tính), kết hợp thiết kế ty ren ngoài giúp lắp đặt linh hoạt và tối ưu cho các hệ thống tự động hóa hiện đại. Với kiểu dáng thân thấp, gọn nhẹ, SDAJ-SB đặc biệt phù hợp cho các không gian hạn chế như tủ máy, cụm gá nhỏ, cơ cấu kẹp – chặn – đẩy – phân loại trong dây chuyền sản xuất.

Điểm nổi bật của xi lanh SDAJ-SB Airtac là khả năng điều chỉnh hành trình trực tiếp trên thân xi lanh, cho phép tinh chỉnh chính xác điểm dừng piston theo yêu cầu thực tế, giúp giảm va đập, nâng cao độ ổn định và kéo dài tuổi thọ thiết bị. Ty ren ngoài giúp việc kết nối với các phụ kiện như đầu nối, càng chữ U, khớp nối, gá kẹp… trở nên nhanh chóng, chắc chắn và thuận tiện trong bảo trì. Bên cạnh đó, piston có nam châm tích hợp cho phép dễ dàng lắp cảm biến từ (reed/solid), hỗ trợ lấy tín hiệu hành trình chính xác về PLC, nâng cao hiệu quả điều khiển và giám sát hệ thống.

Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, gia công chính xác, đảm bảo độ kín khí, vận hành êm ái và bền bỉ trong môi trường công nghiệp. Với dải kích thước đa dạng từ Ø12 đến Ø100 và nhiều tùy chọn hành trình, xi lanh SDAJ-SB đáp ứng linh hoạt cho nhiều ứng dụng như máy đóng gói, lắp ráp, robot pick & place, cơ cấu định vị và phân loại. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá tốt, hỗ trợ kỹ thuật nhanh và giao hàng toàn quốc.

Xi lanh SDAJ-SB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SDAJ-SB Series – Xi lanh compact Airtac hành trình điều chỉnh Ty ren ngoài · Sẵn từ tính (Magnet) · Lắp gọn cho tự động hóa

Xi lanh compact (thân thấp): tối ưu chiều cao lắp đặt, phù hợp tủ máy – cụm cơ cấu nhỏ gọn.
Hành trình điều chỉnh (Adjustable Stroke): dễ tinh chỉnh điểm dừng cơ khí theo yêu cầu ứng dụng.
Ty ren ngoài: thuận tiện gá lắp đồ kẹp, chấu gắp, bản đỡ, cơ cấu chặn.
Sẵn từ tính: gắn cảm biến hành trình (reed/proximity) dễ dàng, tăng độ ổn định điều khiển.
Đa dạng đường kính – hành trình: Ø12 đến Ø100, nhiều tùy chọn hành trình và mức chỉnh.

Xi lanh compact Hành trình điều chỉnh Ty ren ngoài Sẵn từ tính Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: compact, tiêu chuẩn, bàn trượt, kẹp, xoay… đầy đủ cảm biến, van, cút nối, ống khí.

SDAJ-SB – xi lanh compact có vít chỉnh hành trình, ty ren ngoài, sẵn từ tính gắn cảm biến.

Xi lanh compact hành trình điều chỉnh SDAJ-SB Airtac là gì?

SDAJ-SB là dòng xi lanh compact (thân thấp) của Airtac, được thiết kế để tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo lực đẩy ổn định. Điểm khác biệt quan trọng nằm ở cụm điều chỉnh hành trình (adjustable stroke): bạn có thể tinh chỉnh điểm dừng cơ khí để phù hợp với hành trình thực tế của cơ cấu chấp hành. Với ty ren ngoài, SDAJ-SB đặc biệt phù hợp các cụm gá lắp nhanh: gắn chấu kẹp, gá bản đỡ, gá pusher, cơ cấu chặn – đẩy, cơ cấu gắp – đặt. Đồng thời, sản phẩm sẵn từ tính giúp bạn gắn cảm biến hành trình để lấy tín hiệu về PLC/relay, kiểm soát chu trình chính xác và tăng độ an toàn.

Gợi ý thực tế: nếu máy cần “điểm dừng chuẩn” để tránh va chạm hoặc cần bù sai số cơ khí theo thời gian, SDAJ-SB là lựa chọn rất hiệu quả so với việc thay đổi gá lắp hoặc gia công lại chi tiết.

Cấu tạo chi tiết & nguyên lý điều chỉnh hành trình

Thành phần chính

Thân xi lanh compact: tối ưu chiều cao, lắp gọn trong tủ máy.
Piston + phớt kín: tạo lực, hạn chế rò khí, tăng ổn định hành trình.
Ty ren ngoài: tiện lắp đầu ty, gá pusher/chấu kẹp.
Nam châm tích hợp: hỗ trợ cảm biến hành trình (reed/proximity).
Vít chỉnh hành trình (stop/adjust screw): điều chỉnh điểm dừng cơ khí theo nhu cầu.

Nguyên lý hoạt động

Khi cấp khí vào khoang tác động, piston di chuyển và đẩy ty ra/vào. Cụm vít chỉnh cho phép bạn hiệu chỉnh giới hạn hành trình (điểm dừng) nhằm đảm bảo cơ cấu chấp hành dừng đúng vị trí, giảm va đập, giảm rung và tăng tuổi thọ đồ gá. Với hệ thống tự động hóa, bạn có thể kết hợp: điều chỉnh cơ khí (vít chỉnh) + giám sát điện (cảm biến từ) để đạt độ ổn định cao khi chạy nhịp nhanh.

Vì sao nên chọn SDAJ-SB cho dây chuyền tự động?

Tiết kiệm không gian: compact, tối ưu lắp đặt trong máy nhỏ.
Điều chỉnh hành trình nhanh: bù sai số gá lắp, tối ưu điểm dừng.
Ty ren ngoài tiện lắp: thay đổi đầu ty, đồ gá nhanh.
Sẵn từ tính: gắn cảm biến dễ, kiểm soát chu trình chính xác.
Độ tin cậy cao: phù hợp chu kỳ lớn, chạy nhịp trong công nghiệp.

Thông số kỹ thuật chính (mô tả chung theo ứng dụng)

Hạng mục	Giá trị/Ý nghĩa
Loại xi lanh	Compact, có điều chỉnh hành trình
Từ tính	Có (gắn cảm biến hành trình)

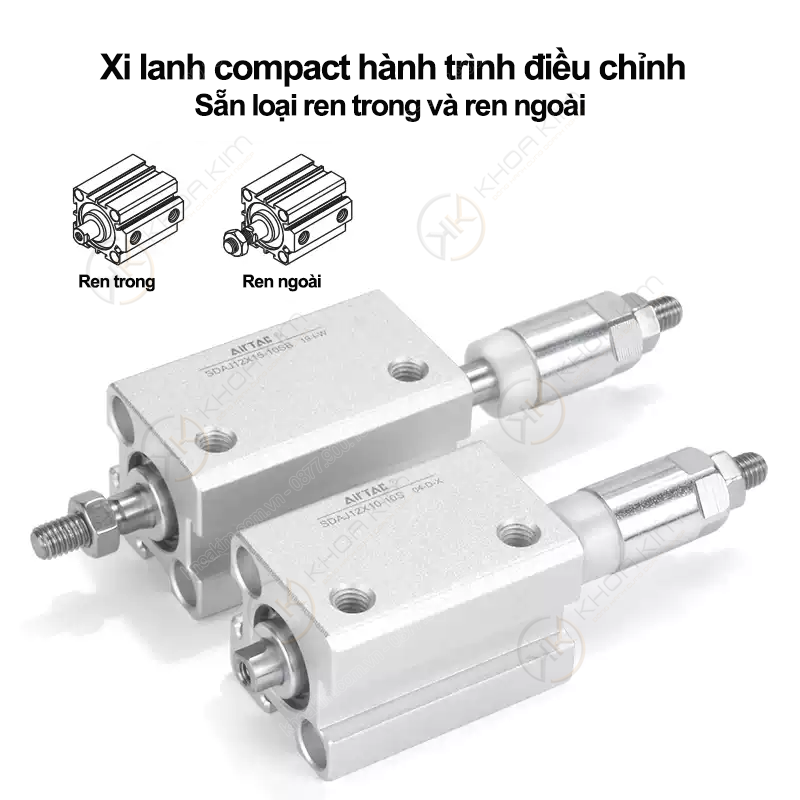

Kiểu ty	Ty ren ngoài (dễ lắp đồ gá)
Dải đường kính	Ø12 → Ø100 (theo danh mục mã)
Ứng dụng	Kẹp – chặn – đẩy – gắp – định vị, máy đóng gói, lắp ráp, cơ cấu mini

Để chọn chính xác lực đẩy, vui lòng cung cấp: áp suất hệ thống (bar), tải (kg), tốc độ/chu kỳ và hành trình thực tế.

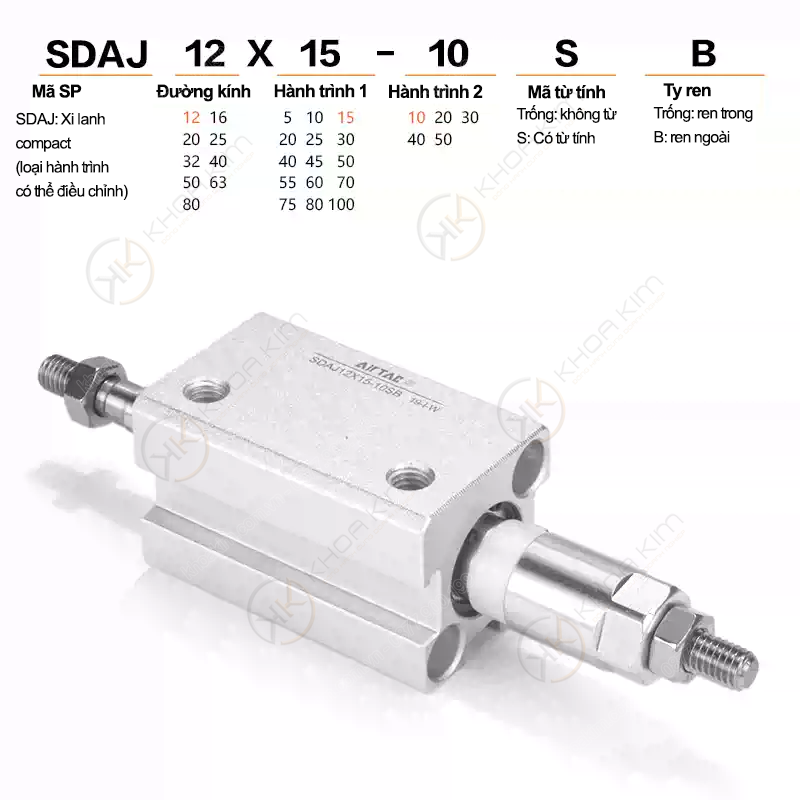

Cách đọc mã SDAJ-SB (để chọn đúng đường kính – hành trình – mức chỉnh)

Mã thường có cấu trúc dạng: SDAJ[ĐK]X[Hành trình]-[Mức chỉnh]B (ví dụ: SDAJ20X50-30B)

ĐK (Ø): đường kính piston (12/16/20/25/32/40/50/63/80/100).
X[Hành trình]: hành trình danh định (mm).
-[Mức chỉnh]: mức/biên chỉnh hành trình (10/20/30/40/50/75… tùy mã).
B: phiên bản theo chuẩn danh mục (ty ren ngoài, sẵn từ tính theo yêu cầu bạn nêu).

Mẹo chọn nhanh: Nếu cần bù sai số lớn hoặc muốn dễ canh điểm dừng, ưu tiên các mã có mức chỉnh cao hơn (30/40/50/75).

Bảng mã sản phẩm đầy đủ – SDAJ-SB (ty ren ngoài, sẵn từ tính)

Dưới đây là toàn bộ mã SDAJ-SB bạn cung cấp, đã gom theo đường kính để kỹ sư dễ tra cứu và tối ưu SEO theo cụm từ khóa “SDAJ12, SDAJ16, SDAJ20…”.

Ø12 – SDAJ12

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ12X5-10B SDAJ12X10-10B SDAJ12X15-10B SDAJ12X20-10B SDAJ12X25-10B SDAJ12X30-10B SDAJ12X40-10B SDAJ12X50-10B SDAJ12X60-10B SDAJ12X70-10B
-20B	SDAJ12X15-20B SDAJ12X20-20B SDAJ12X25-20B SDAJ12X30-20B SDAJ12X40-20B SDAJ12X50-20B SDAJ12X60-20B SDAJ12X70-20B
-30B	SDAJ12X25-30B SDAJ12X30-30B SDAJ12X40-30B SDAJ12X50-30B SDAJ12X60-30B SDAJ12X70-30B
-40B	SDAJ12X40-40B SDAJ12X50-40B SDAJ12X60-40B SDAJ12X70-40B
-50B	SDAJ12X50-50B SDAJ12X60-50B SDAJ12X70-50B
-75B	SDAJ12X70-75B

Ø16 – SDAJ16

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ16X5-10B SDAJ16X10-10B SDAJ16X15-10B SDAJ16X20-10B SDAJ16X25-10B SDAJ16X30-10B SDAJ16X40-10B SDAJ16X50-10B SDAJ16X60-10B SDAJ16X70-10B SDAJ16X75-10B
-20B	SDAJ16X20-20B SDAJ16X25-20B SDAJ16X30-20B SDAJ16X40-20B SDAJ16X50-20B SDAJ16X60-20B SDAJ16X70-20B SDAJ16X75-20B
-30B	SDAJ16X30-30B SDAJ16X40-30B SDAJ16X50-30B SDAJ16X60-30B SDAJ16X70-30B SDAJ16X75-30B
-40B	SDAJ16X40-40B SDAJ16X50-40B SDAJ16X60-40B SDAJ16X70-40B SDAJ16X75-40B
-50B	SDAJ16X50-50B SDAJ16X60-50B SDAJ16X70-50B SDAJ16X75-50B

Ø20 – SDAJ20

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ20X5-10B SDAJ20X10-10B SDAJ20X15-10B SDAJ20X20-10B SDAJ20X25-10B SDAJ20X30-10B SDAJ20X35-10B SDAJ20X40-10B SDAJ20X50-10B
-20B	SDAJ20X20-20B SDAJ20X25-20B SDAJ20X30-20B SDAJ20X40-20B SDAJ20X50-20B
-30B	SDAJ20X30-30B SDAJ20X40-30B SDAJ20X45-30B SDAJ20X50-30B SDAJ20X60-30B SDAJ20X70-30B SDAJ20X75-30B SDAJ20X100-30B
-40B	SDAJ20X40-40B SDAJ20X50-40B SDAJ20X60-40B SDAJ20X70-40B SDAJ20X75-40B SDAJ20X100-40B
-50B	SDAJ20X50-50B SDAJ20X60-50B SDAJ20X70-50B SDAJ20X75-50B SDAJ20X100-50B
-75B	SDAJ20X75-75B SDAJ20X100-75B

Ø25 – SDAJ25

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ25X5-10B SDAJ25X10-10B SDAJ25X15-10B SDAJ25X20-10B SDAJ25X25-10B SDAJ25X30-10B SDAJ25X40-10B SDAJ25X50-10B
-20B	SDAJ25X20-20B SDAJ25X25-20B SDAJ25X30-20B SDAJ25X40-20B SDAJ25X45-20B SDAJ25X50-20B
-30B	SDAJ25X30-30B SDAJ25X40-30B SDAJ25X50-30B SDAJ25X60-30B SDAJ25X70-30B SDAJ25X75-30B SDAJ25X100-30B
-40B	SDAJ25X40-40B SDAJ25X50-40B SDAJ25X60-40B SDAJ25X70-40B SDAJ25X75-40B SDAJ25X100-40B
-50B	SDAJ25X50-50B SDAJ25X60-50B SDAJ25X70-50B SDAJ25X75-50B SDAJ25X100-50B
-75B	SDAJ25X75-75B SDAJ25X100-75B

Ø32 – SDAJ32

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ32X15-10B SDAJ32X20-10B SDAJ32X25-10B SDAJ32X30-10B SDAJ32X40-10B SDAJ32X50-10B
-20B	SDAJ32X25-20B SDAJ32X30-20B SDAJ32X40-20B SDAJ32X50-20B
-30B	SDAJ32X30-30B SDAJ32X50-30B SDAJ32X55-30B
-50B	SDAJ32X50-50B SDAJ32X65-50B SDAJ32X75-50B SDAJ32X100-50B

Ø40 – SDAJ40

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ40X10-10B SDAJ40X15-10B SDAJ40X20-10B SDAJ40X30-10B SDAJ40X35-10B
-20B	SDAJ40X20-20B SDAJ40X25-20B SDAJ40X30-20B SDAJ40X40-20B SDAJ40X50-20B
-30B	SDAJ40X30-30B SDAJ40X60-30B
-50B	SDAJ40X70-50B

Ø50 – SDAJ50

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ50X15-10B SDAJ50X30-10B SDAJ50X40-10B SDAJ50X50-10B
-20B	SDAJ50X20-20B SDAJ50X25-20B SDAJ50X30-20B SDAJ50X35-20B
-30B	SDAJ50X30-30B SDAJ50X40-30B SDAJ50X50-30B
-40B	SDAJ50X40-40B
-50B	SDAJ50X50-50B

Ø63 – SDAJ63

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ63X15-10B SDAJ63X20-10B
-20B	SDAJ63X20-20B SDAJ63X25-20B SDAJ63X30-20B SDAJ63X40-20B
-50B	SDAJ63X50-50B

Ø80 – SDAJ80

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ80X10-10B SDAJ80X15-10B SDAJ80X20-10B
-20B	SDAJ80X25-20B SDAJ80X30-20B
-50B	SDAJ80X50-50B

Ø100 – SDAJ100

Nhóm mức chỉnh	Mã sản phẩm
-10B	SDAJ100X40-10B
-20B	SDAJ100X30-20B SDAJ100X50-20B
-50B	SDAJ100X50-50B

Hướng dẫn lắp đặt & sử dụng SDAJ-SB an toàn (tăng tuổi thọ)

Lọc khí nén: khuyến nghị dùng FRL để giảm bụi/ẩm, tăng tuổi thọ phớt.
Căn thẳng trục: tránh lệch tải gây mòn ty và phớt; dùng gá dẫn hướng nếu có tải ngang.
Điều chỉnh hành trình: chỉnh từ từ, test không tải trước, tránh siết quá lực gây va đập.
Gắn cảm biến: đặt cảm biến đúng vị trí, test tín hiệu về PLC ở tốc độ thực tế.
Chống rung: dùng long đen/keo ren khi cần, đặc biệt trong máy nhịp nhanh.

Mẹo: Nếu cơ cấu dừng có va đập, hãy giảm tốc cuối hành trình bằng tiết lưu (speed controller) hoặc thêm giảm chấn ngoài.

Ứng dụng tiêu biểu

Cơ cấu kẹp – chặn – đẩy trong máy đóng gói, dán nhãn, chiết rót.
Robot gắp – đặt, cơ cấu định vị phôi, chặn sản phẩm, đẩy line.
Máy lắp ráp điện tử, jig gá cần không gian thấp.
Hệ thống tự động hóa cần “điểm dừng chuẩn” và cần giám sát bằng cảm biến từ.

Câu hỏi thường gặp (FAQ)

SDAJ-SB khác gì SDA (compact thường)?

SDAJ-SB có cụm điều chỉnh hành trình giúp canh điểm dừng cơ khí, phù hợp khi cần bù sai số lắp ráp hoặc cần dừng chính xác hơn. Ngoài ra bạn yêu cầu phiên bản ty ren ngoài và sẵn từ tính để gắn cảm biến.

Có cần cảm biến từ không?

Nếu hệ thống cần xác nhận trạng thái xy lanh (đến/không đến), interlock an toàn, hoặc tối ưu chu kỳ, nên dùng cảm biến từ. SDAJ-SB đã sẵn từ tính nên lắp cảm biến rất thuận tiện.

Chọn Ø và hành trình theo tiêu chí nào?

Chọn theo lực yêu cầu (tải, ma sát, tốc độ) và không gian lắp đặt. Nếu cần, gửi tải/áp suất/hành trình thực tế để tính nhanh Ø phù hợp và hạn chế dư lực gây va đập.
