Tính năng nổi bật:

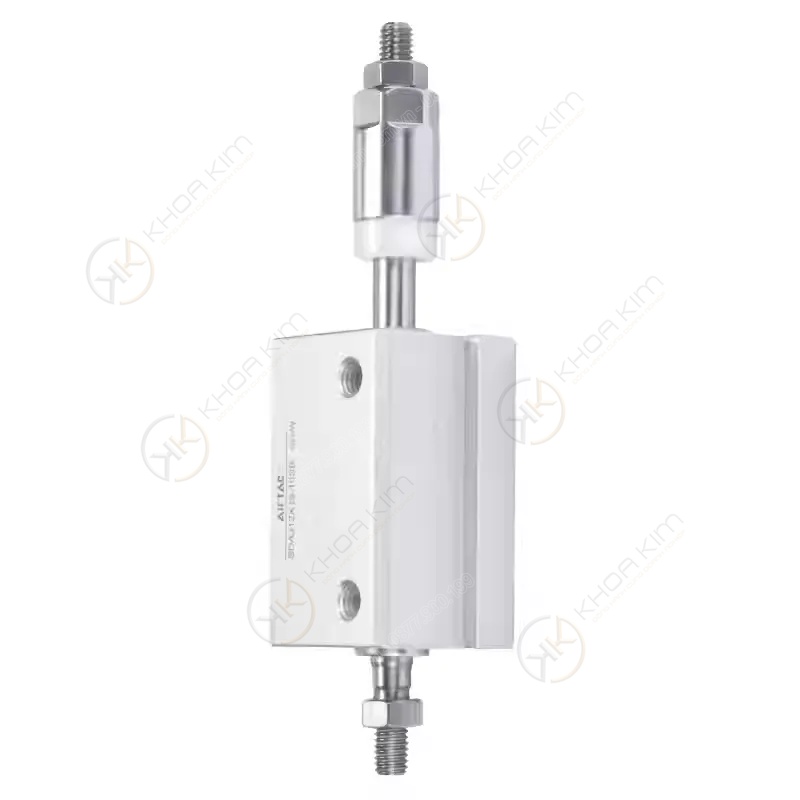

Xi lanh SDAJ-B – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén tích hợp cơ cấu điều chỉnh hành trình, nổi bật với thiết kế ty ren ngoài giúp lắp đặt nhanh chóng và linh hoạt trong nhiều hệ thống cơ khí. Với kiểu dáng thân dẹt, chiều dài tổng thể tối ưu, SDAJ-B đặc biệt phù hợp cho các không gian lắp đặt hạn chế như tủ máy, cụm gá kẹp – chặn – đẩy trên dây chuyền tự động hóa. Điểm mạnh của xi lanh SDAJ-B Airtac là khả năng điều chỉnh hành trình trực tiếp trên thân xi lanh, cho phép kỹ sư dễ dàng tinh chỉnh điểm dừng piston theo yêu cầu thực tế, giảm va đập, tăng độ chính xác và cải thiện hiệu suất vận hành.

Ty ren ngoài giúp việc kết nối với các phụ kiện như đầu nối, khớp nối, càng chữ U… trở nên nhanh gọn, chắc chắn và chuẩn kỹ thuật, đồng thời thuận tiện trong bảo trì và thay thế. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, gia công chính xác, đảm bảo độ kín khí tốt, vận hành ổn định, bền bỉ trong môi trường công nghiệp liên tục. Với dải kích thước đa dạng từ Ø12 đến Ø100 cùng nhiều tùy chọn hành trình, xi lanh SDAJ-B đáp ứng linh hoạt cho các ứng dụng như máy đóng gói, lắp ráp, phân loại sản phẩm, cơ cấu kẹp và định vị. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh trên toàn quốc.

Xi lanh SDAJ-B – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SDAJ-B Series – Xi lanh compact hành trình điều chỉnh Airtac (Ty ren ngoài)

Xi lanh compact gọn nhẹ: tối ưu lắp đặt trong không gian hẹp, cụm kẹp – chặn – đẩy, máy đóng gói.
Hành trình điều chỉnh (Adjustable Stroke): tinh chỉnh điểm dừng hành trình ngay trên thân, phù hợp căn chỉnh cơ khí/đồ gá.

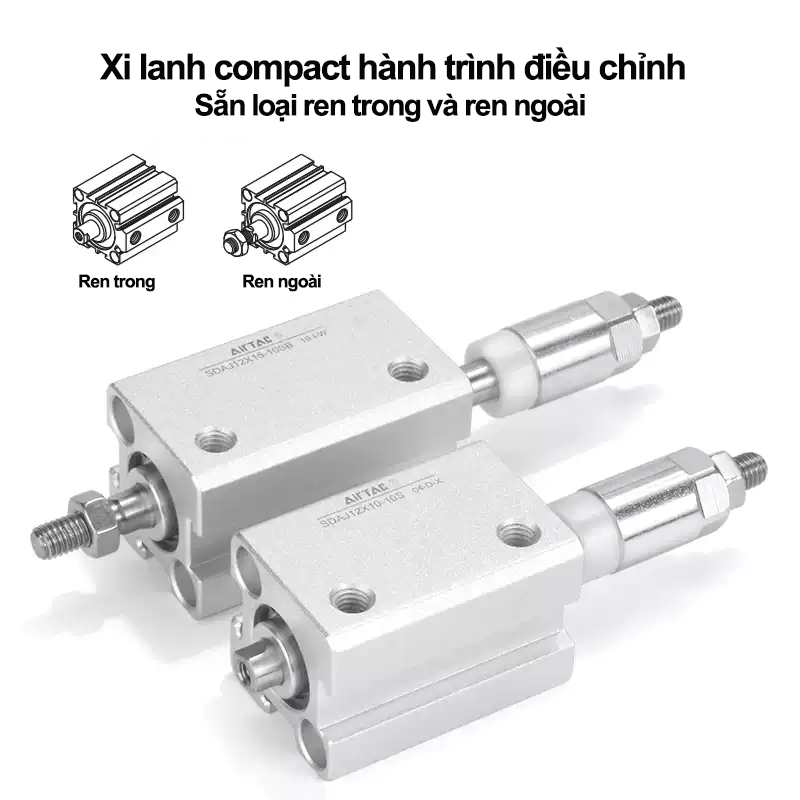

Ty ren ngoài: dễ lắp gá, bắt phụ kiện, liên kết cơ cấu truyền động.
Đa dạng đường kính & hành trình: từ Ø12 đến Ø100, nhiều mức hành trình và mức điều chỉnh.
Độ ổn định cao: vận hành bền bỉ trong môi trường công nghiệp, bảo trì đơn giản.

Xi lanh compact Hành trình điều chỉnh Ty ren ngoài Airtac chính hãng Đủ mã Ø12–Ø100

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã SDAJ-B

CNC Motion Việt Nam – Cung cấp xi lanh Airtac (SDA/SDAJ), van, cút nối nhanh, ống khí, bộ xử lý khí nén cho dây chuyền tự động.

SDAJ-B – xi lanh compact có hành trình điều chỉnh, ty ren ngoài, phù hợp đồ gá và cơ cấu cần căn chỉnh điểm dừng.

Xi lanh compact hành trình điều chỉnh SDAJ-B Airtac là gì?

SDAJ-B là dòng xi lanh compact (thân dẹt, chiều dài tổng thấp) của Airtac, được tích hợp cơ chế điều chỉnh hành trình giúp bạn tinh chỉnh điểm dừng piston theo nhu cầu lắp ráp thực tế. Nhờ đó, SDAJ-B đặc biệt phù hợp với các bài toán cần “căn chỉnh” vị trí chặn/đẩy/kẹp mà không phải thay đổi đồ gá hoặc chế tạo lại cơ cấu. Điểm dễ nhận biết của dòng này là ty ren ngoài (external threaded rod) giúp việc bắt đầu ty, gắn khớp nối, pát, càng chữ U… nhanh và chắc chắn. Khi triển khai trong dây chuyền, SDAJ-B giúp:

Tối ưu không gian: lắp trong tủ máy, cụm cơ cấu dày đặc.
Giảm thời gian căn chỉnh: điều chỉnh trực tiếp trên xi lanh.
Ổn định vị trí: phù hợp cơ cấu chặn sản phẩm, canh vị trí, đẩy phân loại.

Gợi ý: Nếu bạn cần “căn điểm dừng” nhanh khi đổi mẫu sản phẩm, SDAJ-B thường hiệu quả hơn loại compact hành trình cố định.

Cấu tạo & nguyên lý hành trình điều chỉnh

Thành phần chính

Thân xi lanh compact: tối ưu chiều dài, tăng độ cứng vững khi lắp.
Piston & ty: ty ren ngoài giúp bắt phụ kiện nhanh.
Phớt làm kín: đảm bảo kín khí, hạn chế rò và giảm tụt lực theo thời gian.
Cơ cấu chỉnh hành trình: vít/stopper điều chỉnh điểm dừng (tùy biến thể).
Cổng cấp khí: vào/ra cho xi lanh tác động kép (thường dùng van 5/2, 5/3).

Nguyên lý “hành trình điều chỉnh” hoạt động ra sao?

Với SDAJ-B, bạn có thể tinh chỉnh hành trình thực tế (điểm dừng piston) bằng cơ cấu chỉnh tích hợp. Điều này hữu ích khi:

Cần canh vị trí chặn/đẩy chính xác theo kích thước sản phẩm.
Đổi model sản phẩm thường xuyên, cần chỉnh nhanh mà không thay xi lanh.
Giảm nguy cơ va đập cơ khí do hành trình dư.

Lưu ý: “Mức điều chỉnh” thể hiện qua hậu tố như -10B, -20B, -30B… (thường được hiểu là biên độ/chuẩn chỉnh hành trình theo thiết kế series). Khi cần chốt đúng cấu hình, hãy dùng mã đầy đủ như bảng dưới.

Vì sao nên chọn SDAJ-B cho đồ gá & cơ cấu compact?

Gọn nhưng mạnh: lực đẩy tốt trong kích thước thân thấp.
Căn chỉnh nhanh: giảm thời gian set-up, đặc biệt khi đổi sản phẩm.
Ty ren ngoài tiện lắp: bắt phụ kiện nhanh, phổ biến trong tự động hóa.
Giảm rủi ro va đập: chỉnh hành trình phù hợp giúp giảm “đụng cơ” và rung.
Dễ chuẩn hóa bảo trì: chọn đúng bore/hành trình/chuẩn chỉnh, thay thế nhanh theo mã.

Thông số kỹ thuật – gợi ý dùng cho lựa chọn nhanh

Hạng mục	Gợi ý/Ứng dụng
Dòng sản phẩm	SDAJ-B (compact, adjustable stroke, ty ren ngoài)
Đường kính piston (bore)	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 (theo bảng mã)
Hành trình	Nhiều mức (5 → 100 mm tùy bore), có biến thể hành trình đặc thù
Ứng dụng tiêu biểu	Đồ gá kẹp/chặn/đẩy, cơ cấu phân loại, máy đóng gói, gắp đặt, căn chỉnh vị trí

Lưu ý kỹ thuật: Thông số chi tiết (áp suất làm việc, ren cổng, kích thước lắp, moment siết ty…) phụ thuộc datasheet từng bore/biến thể. Khi bạn gửi mã SDAJxxXyy-zzB, kỹ sư sẽ đối chiếu đúng bản vẽ lắp và thông số chuẩn.

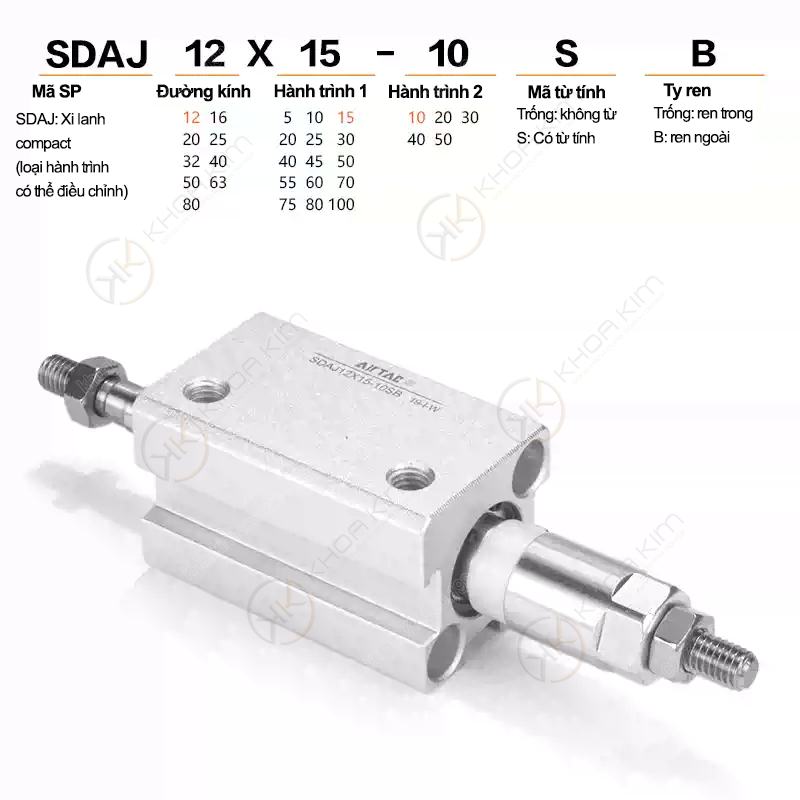

Cách đọc mã SDAJ-B để chọn đúng hàng

SDAJ: dòng compact có cơ cấu điều chỉnh hành trình.
12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100: đường kính piston (bore).
X (stroke): hành trình danh định (mm) – ví dụ X50 là hành trình 50 mm.
-10B / -20B / -30B / -40B / -50B / -75B: biến thể chuẩn điều chỉnh/phiên bản (theo series) giúp đồng bộ đúng cơ cấu dừng.

Mẹo chọn nhanh theo nhu cầu:

Cần gọn nhất: ưu tiên bore nhỏ Ø12–Ø20, hành trình ngắn 5–30.
Cần lực đẩy mạnh: tăng bore (Ø32, Ø40, Ø50, Ø63…), nhưng lưu ý không gian lắp.
Hay đổi mẫu sản phẩm: chọn biến thể có chuẩn điều chỉnh phù hợp để “tinh chỉnh điểm dừng” dễ nhất khi set-up.

Bảng mã sản phẩm đầy đủ – Xi lanh compact hành trình điều chỉnh SDAJ-B Airtac

Danh sách dưới đây gồm đầy đủ tất cả mã SDAJ-B bạn yêu cầu. Mình chia theo bore để bạn dễ tra cứu & SEO.

Ø12 (SDAJ12…)

SDAJ12X5-10B SDAJ12X10-10B SDAJ12X15-10B SDAJ12X20-10B SDAJ12X25-10B SDAJ12X30-10B SDAJ12X40-10B SDAJ12X50-10B SDAJ12X60-10B SDAJ12X70-10B SDAJ12X15-20B SDAJ12X20-20B SDAJ12X25-20B SDAJ12X30-20B SDAJ12X40-20B SDAJ12X50-20B SDAJ12X60-20B SDAJ12X70-20B SDAJ12X25-30B SDAJ12X30-30B SDAJ12X40-30B SDAJ12X50-30B SDAJ12X60-30B SDAJ12X70-30B SDAJ12X40-40B SDAJ12X50-40B SDAJ12X60-40B SDAJ12X70-40B SDAJ12X50-50B SDAJ12X60-50B SDAJ12X70-50B SDAJ12X70-75B

Ø16 (SDAJ16…)

SDAJ16X5-10B SDAJ16X10-10B SDAJ16X15-10B SDAJ16X20-10B SDAJ16X25-10B SDAJ16X30-10B SDAJ16X40-10B SDAJ16X50-10B SDAJ16X60-10B SDAJ16X70-10B SDAJ16X75-10B SDAJ16X20-20B SDAJ16X25-20B SDAJ16X30-20B SDAJ16X40-20B SDAJ16X50-20B SDAJ16X60-20B SDAJ16X70-20B SDAJ16X75-20B SDAJ16X30-30B SDAJ16X40-30B SDAJ16X50-30B SDAJ16X60-30B SDAJ16X70-30B SDAJ16X75-30B SDAJ16X40-40B SDAJ16X50-40B SDAJ16X60-40B SDAJ16X70-40B SDAJ16X75-40B SDAJ16X50-50B SDAJ16X60-50B SDAJ16X70-50B SDAJ16X75-50B

Ø20 (SDAJ20…)

SDAJ20X5-10B SDAJ20X10-10B SDAJ20X15-10B SDAJ20X20-10B SDAJ20X25-10B SDAJ20X30-10B SDAJ20X35-10B SDAJ20X40-10B SDAJ20X50-10B SDAJ20X20-20B SDAJ20X25-20B SDAJ20X30-20B SDAJ20X40-20B SDAJ20X50-20B SDAJ20X30-30B SDAJ20X40-30B SDAJ20X45-30B SDAJ20X50-30B SDAJ20X60-30B SDAJ20X70-30B SDAJ20X75-30B SDAJ20X100-30B SDAJ20X40-40B SDAJ20X50-40B SDAJ20X60-40B SDAJ20X70-40B SDAJ20X75-40B SDAJ20X100-40B SDAJ20X50-50B SDAJ20X60-50B SDAJ20X70-50B SDAJ20X75-50B SDAJ20X100-50B SDAJ20X75-75B SDAJ20X100-75B

Ø25 (SDAJ25…)

SDAJ25X5-10B SDAJ25X10-10B SDAJ25X15-10B SDAJ25X20-10B SDAJ25X25-10B SDAJ25X30-10B SDAJ25X40-10B SDAJ25X50-10B SDAJ25X20-20B SDAJ25X25-20B SDAJ25X30-20B SDAJ25X40-20B SDAJ25X45-20B SDAJ25X50-20B SDAJ25X30-30B SDAJ25X40-30B SDAJ25X50-30B SDAJ25X60-30B SDAJ25X70-30B SDAJ25X75-30B SDAJ25X100-30B SDAJ25X40-40B SDAJ25X50-40B SDAJ25X60-40B SDAJ25X70-40B SDAJ25X75-40B SDAJ25X100-40B SDAJ25X50-50B SDAJ25X60-50B SDAJ25X70-50B SDAJ25X75-50B SDAJ25X100-50B SDAJ25X75-75B SDAJ25X100-75B

Ø32 (SDAJ32…)

SDAJ32X15-10B SDAJ32X20-10B SDAJ32X25-10B SDAJ32X30-10B SDAJ32X40-10B SDAJ32X50-10B SDAJ32X25-20B SDAJ32X30-20B SDAJ32X40-20B SDAJ32X50-20B SDAJ32X30-30B SDAJ32X50-30B SDAJ32X55-30B SDAJ32X50-50B SDAJ32X65-50B SDAJ32X75-50B SDAJ32X100-50B

Ø40 (SDAJ40…)

SDAJ40X10-10B SDAJ40X15-10B SDAJ40X20-10B SDAJ40X30-10B SDAJ40X35-10B SDAJ40X20-20B SDAJ40X25-20B SDAJ40X30-20B SDAJ40X40-20B SDAJ40X50-20B SDAJ40X30-30B SDAJ40X60-30B SDAJ40X70-50B

Ø50 (SDAJ50…)

SDAJ50X15-10B SDAJ50X30-10B SDAJ50X40-10B SDAJ50X50-10B SDAJ50X20-20B SDAJ50X25-20B SDAJ50X30-20B SDAJ50X35-20B SDAJ50X30-30B SDAJ50X40-30B SDAJ50X50-30B SDAJ50X40-40B SDAJ50X50-50B

Ø63 (SDAJ63…)

SDAJ63X15-10B SDAJ63X20-10B SDAJ63X20-20B SDAJ63X25-20B SDAJ63X30-20B SDAJ63X40-20B SDAJ63X50-50B

Ø80 (SDAJ80…)

SDAJ80X10-10B SDAJ80X15-10B SDAJ80X20-10B SDAJ80X25-20B SDAJ80X30-20B SDAJ80X50-50B

Ø100 (SDAJ100…)

SDAJ100X40-10B SDAJ100X30-20B SDAJ100X50-20B SDAJ100X50-50B

Hướng dẫn lắp đặt & vận hành SDAJ-B bền và chuẩn

Chọn đúng van điều khiển: với xi lanh tác động kép, thường dùng van 5/2 hoặc 5/3 phù hợp chu trình.
Đi ống & tiết lưu hợp lý: dùng tiết lưu để giảm va đập cơ khí và tăng tuổi thọ phớt.
Căn chỉnh hành trình: chỉnh điểm dừng vừa đủ, tránh “đụng cơ” làm tăng tải lên ty và pát lắp.
Siết ty ren đúng lực: tránh siết quá lực gây biến dạng/rụng ren; dùng long đen/keo phù hợp nếu rung.
Lọc khí sạch: ưu tiên FRL (lọc – điều áp – bôi trơn nếu cần), hạn chế bụi nước làm mòn seal.

Mẹo: Nếu cơ cấu có tải quán tính lớn, hãy ưu tiên giảm tốc bằng tiết lưu và chỉnh hành trình để tránh va đập cuối hành trình.

Ứng dụng tiêu biểu của xi lanh compact SDAJ-B

Cơ cấu kẹp – chặn – đẩy trong máy đóng gói/chiết rót/dán nhãn.
Đồ gá căn chỉnh, cơ cấu chặn sản phẩm, phân loại theo vị trí.
Dây chuyền lắp ráp điện tử/cơ khí chính xác cần không gian lắp nhỏ.
Cụm thao tác trên bàn xoay, cơ cấu gạt – đẩy – chặn theo nhịp máy.

Câu hỏi thường gặp (FAQ)

SDAJ-B khác gì so với xi lanh compact SDA thường?

SDAJ-B có cơ cấu điều chỉnh hành trình giúp bạn tinh chỉnh điểm dừng, thuận tiện khi cần canh vị trí, đổi mẫu sản phẩm hoặc tối ưu hành trình để tránh va đập cơ khí.

Chọn bore thế nào để đủ lực?

Nguyên tắc nhanh: tăng bore sẽ tăng lực. Nếu cần lực lớn nhưng không gian hạn chế, hãy chọn bore cao hơn với hành trình phù hợp, đồng thời kiểm soát tốc độ bằng tiết lưu để giảm va đập.

Hậu tố -10B, -20B, -30B... có ý nghĩa gì?

Đây là biến thể theo chuẩn series liên quan cơ cấu/chuẩn điều chỉnh hành trình. Để tránh nhầm, hãy đặt hàng theo mã đầy đủ (ví dụ: SDAJ20X50-30B) và đối chiếu đúng bản vẽ.
