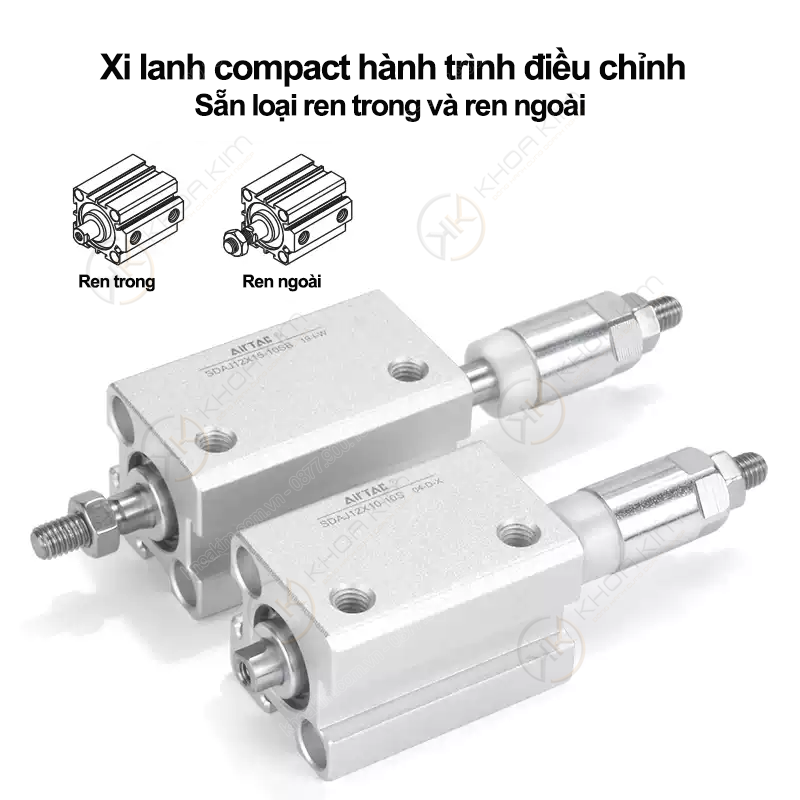

008 SDAJ 1 copy Xi lanh SDAJ - Airtac chính hãng

008 SDAJ 2 copy Xi lanh SDAJ - Airtac chính hãng

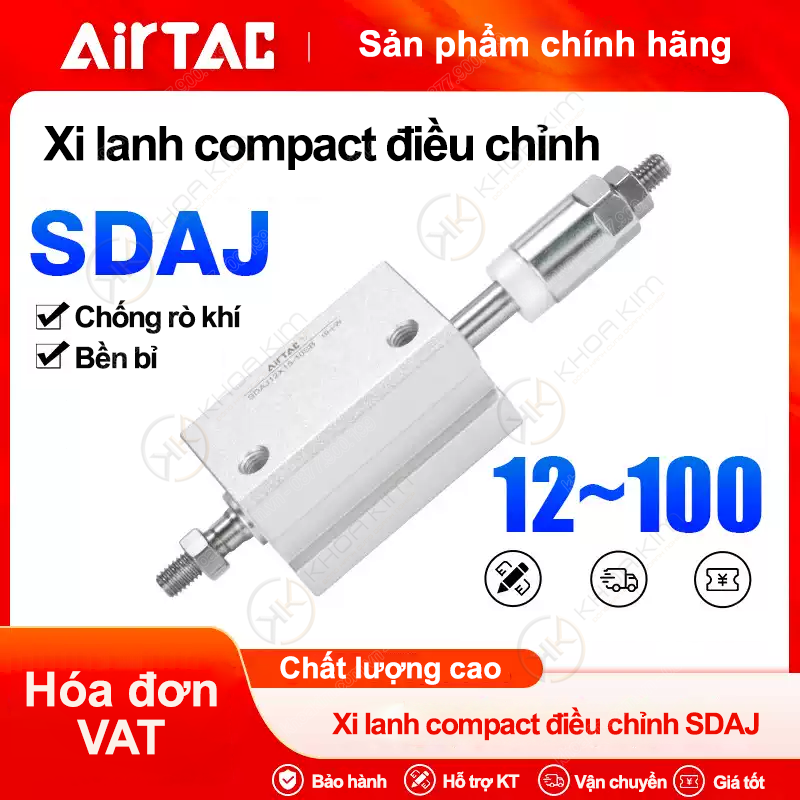

008 SDAJ 4 copy Xi lanh SDAJ - Airtac chính hãng

Tính năng nổi bật:

Xi lanh SDAJ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén tích hợp cơ cấu điều chỉnh hành trình, được thiết kế tối ưu cho các hệ thống tự động hóa yêu cầu độ chính xác cao và tiết kiệm không gian lắp đặt. Với cấu trúc thân nhỏ gọn, SDAJ Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – định vị trong máy đóng gói, dây chuyền sản xuất, robot gắp đặt và các ứng dụng cần kiểm soát vị trí chính xác. Điểm nổi bật của dòng SDAJ là khả năng điều chỉnh hành trình trực tiếp trên xi lanh, giúp tinh chỉnh điểm dừng cơ khí, giảm va đập, tăng độ ổn định và nâng cao tuổi thọ thiết bị. Thiết kế ty ren trong cho phép kết nối linh hoạt với nhiều loại phụ kiện như đầu nối, khớp nối, gá kẹp… phù hợp với nhiều cấu hình cơ khí khác nhau. Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, kết hợp phớt kín khí bền bỉ giúp giảm ma sát, chống rò rỉ và đảm bảo vận hành êm ái trong môi trường công nghiệp liên tục. Với đa dạng kích thước từ Ø12 đến Ø100 và nhiều tùy chọn hành trình, xi lanh SDAJ đáp ứng linh hoạt các yêu cầu kỹ thuật. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

Xi lanh SDAJ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SDAJ Series – Xi lanh compact hành trình điều chỉnh Airtac (Ty ren trong)

Xi lanh compact (thân mỏng – gọn): tối ưu không gian lắp đặt, phù hợp tủ máy/khung máy chật.
Hành trình điều chỉnh: cơ cấu chỉnh hành trình giúp tinh chỉnh điểm dừng, giảm va đập, tăng độ chính xác.
Ty ren trong: dễ liên kết với đầu nối/ty phụ kiện, linh hoạt thiết kế cơ cấu chặn – kẹp – đẩy.
Dải đường kính rộng: Ø12 đến Ø100, đáp ứng từ cơ cấu nhỏ đến tải lớn.
Ổn định – bền bỉ: phù hợp máy chạy nhịp, dây chuyền tự động, đóng gói, lắp ráp.

Xi lanh compact Hành trình điều chỉnh Ty ren trong Airtac SDAJ

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã SDAJ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: compact SDA/SDAJ, SC, MAL, TN… kèm phụ kiện gá, cảm biến, van – cút – ống khí.

SDAJ Airtac – xi lanh compact có chỉnh hành trình, ty ren trong, tối ưu cho cơ cấu kẹp/chặn/đẩy.

Xi lanh compact hành trình điều chỉnh SDAJ Airtac là gì?

SDAJ Series là dòng xi lanh compact (xi lanh thân mỏng) của Airtac, được thiết kế cho các hệ thống cần tiết kiệm không gian nhưng vẫn đảm bảo lực đẩy/kéo ổn định. Điểm khác biệt của SDAJ so với nhiều dòng compact tiêu chuẩn là có cơ cấu chỉnh hành trình giúp kỹ sư tinh chỉnh điểm dừng cơ khí, giảm va đập, tăng độ chính xác vị trí trong chu trình máy. Ngoài ra, ty ren trong (female thread rod end) giúp việc liên kết cơ cấu trở nên linh hoạt: bạn có thể bắt vít liên kết, nối đầu chặn, gá kẹp, khớp nối… nhanh và chắc. Vì vậy, SDAJ thường được ưu tiên trong các cơ cấu:

Chặn – đẩy sản phẩm trên băng tải
Kẹp giữ chi tiết, gá định vị
Cơ cấu phân loại, gạt sản phẩm
Máy đóng gói, máy lắp ráp, cơ cấu pick & place

Cấu tạo chi tiết & nguyên lý hoạt động SDAJ

Thành phần chính

Thân xi lanh compact: mỏng, cứng vững, tối ưu diện tích lắp đặt.
Piston + phớt: làm kín, giảm rò khí, đảm bảo lực ổn định theo thời gian.
Ty (rod) ren trong: đầu ty có ren trong để bắt liên kết cơ khí.
Cổng khí: cấp/xả khí giúp piston di chuyển theo 2 chiều (tác động kép).
Cụm chỉnh hành trình: vít/điểm chặn cơ khí để tinh chỉnh điểm dừng.

Nguyên lý vận hành

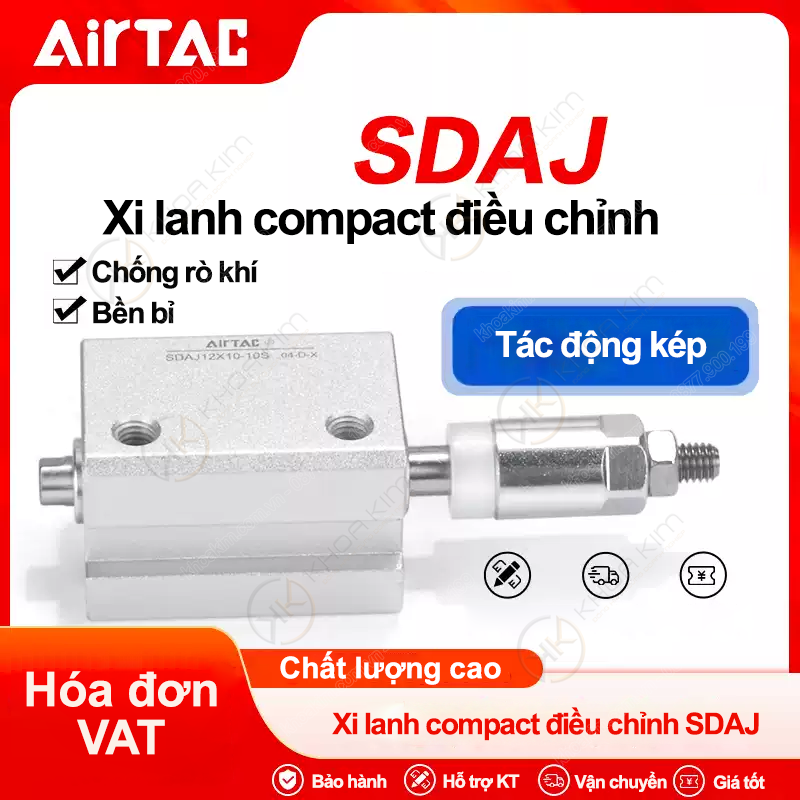

SDAJ là xi lanh tác động kép: khi cấp khí vào một phía, piston di chuyển đẩy ty ra; khi cấp khí phía còn lại, piston hồi về. Cơ cấu chỉnh hành trình giúp giới hạn/điều chỉnh điểm dừng cơ khí, nhờ đó:

Giảm va đập cuối hành trình, giảm rung cơ cấu
Tăng độ lặp lại vị trí (đặc biệt khi có sai số cơ khí lắp ráp)
Dễ căn chỉnh khi thay đổi sản phẩm/khổ gá

Vì sao nên chọn xi lanh SDAJ Airtac?

Thiết kế compact: lắp được trong không gian hẹp, phù hợp khung máy nhỏ.
Chỉnh hành trình tiện lợi: tối ưu điểm dừng, giảm va đập, tăng tuổi thọ.
Ty ren trong: linh hoạt kết nối, dễ tùy biến cơ cấu chặn/kẹp/đẩy.
Dải size đa dạng: Ø12–Ø100, đáp ứng nhiều lực/tải khác nhau.
Bảo trì dễ: cấu trúc phổ biến, dễ thay phớt, dễ đồng bộ phụ tùng.

Mẹo chọn nhanh: Nếu cần độ chính xác điểm dừng và thường xuyên đổi sản phẩm, SDAJ giúp kỹ sư chỉnh nhanh mà không phải gia công lại gá.

Thông số kỹ thuật tham khảo (cho ứng dụng compact)

Hạng mục	Mô tả
Loại	Xi lanh compact tác động kép, ty ren trong, có chỉnh hành trình
Đường kính (bore)	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100
Hành trình	Theo mã (X…); có biến thể đuôi -10 / -20 / -30 / ... tùy cấu hình chỉnh
Ứng dụng	Chặn/kẹp/đẩy, cơ cấu định vị, đóng gói, lắp ráp, tự động hóa

Lưu ý: Thông số chi tiết (áp suất làm việc, lực, tốc độ, vật liệu phớt…) phụ thuộc datasheet từng size. Khi báo giá, cung cấp mã đầy đủ để đối chiếu đúng cấu hình.

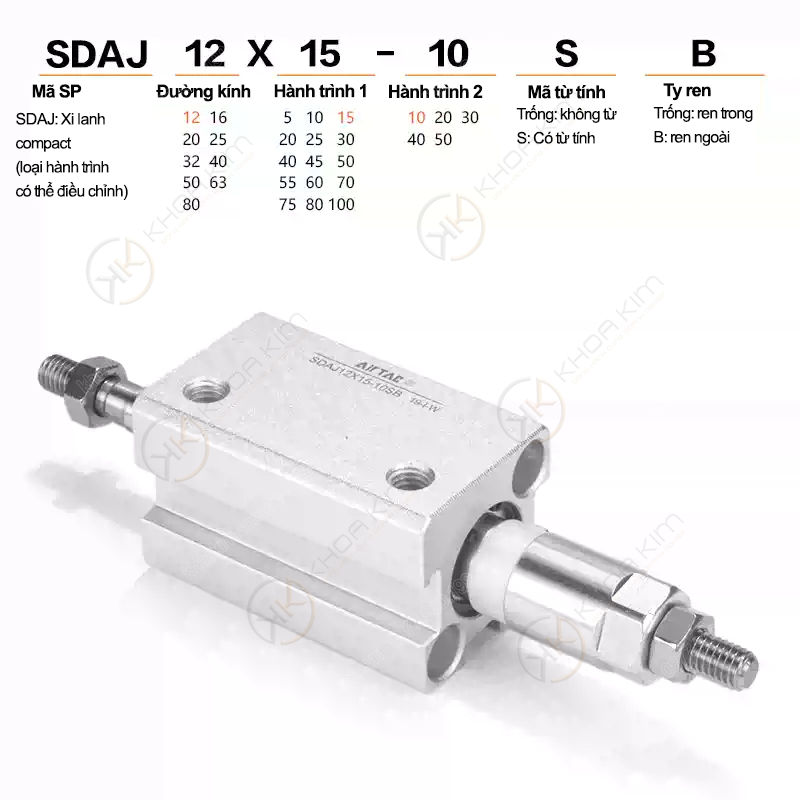

Cách đọc & chọn đúng mã SDAJ (bore – stroke – chỉnh hành trình)

Mã SDAJ thường có cấu trúc dạng SDAJ[Ø]X[Stroke]-[Hậu tố]. Ví dụ: SDAJ32X40-30 có thể hiểu là bore Ø32, hành trình 40, và biến thể chỉnh hành trình theo hậu tố -30. Với một số size (ví dụ Ø40) có thêm ký tự S ở cuối – thường là biến thể/chuẩn cấu hình theo series kho.

Bore (Ø): quyết định lực. Bore càng lớn, lực càng lớn.
Stroke (X…): hành trình làm việc (mm).
Đuôi -10 / -20 / -30 / ...: thường liên quan cấu hình chỉnh hành trình/giới hạn (theo hệ mã bạn đang dùng).
Ty ren trong: thuận tiện khi bắt bu lông liên kết; chú ý chọn đúng phụ kiện đầu ty.

Bảng mã sản phẩm đầy đủ – Xi lanh compact SDAJ Airtac (ty ren trong)

Dưới đây là toàn bộ mã SDAJ bạn cung cấp, đã nhóm theo đường kính để dễ tra cứu và SEO theo “SDAJ12 / SDAJ16 / ...”.

SDAJ Ø12

SDAJ12X5-10 SDAJ12X10-10 SDAJ12X15-10 SDAJ12X20-10 SDAJ12X25-10 SDAJ12X30-10 SDAJ12X40-10 SDAJ12X50-10 SDAJ12X70-10 SDAJ12X15-20 SDAJ12X20-20 SDAJ12X25-20 SDAJ12X30-20 SDAJ12X40-20 SDAJ12X50-20 SDAJ12X70-20 SDAJ12X25-30 SDAJ12X30-30 SDAJ12X40-30 SDAJ12X50-30 SDAJ12X70-30 SDAJ12X40-40 SDAJ12X50-40 SDAJ12X70-40 SDAJ12X50-50 SDAJ12X70-50 SDAJ12X70-75

SDAJ Ø16

SDAJ16X5-10 SDAJ16X10-10 SDAJ16X15-10 SDAJ16X20-10 SDAJ16X25-10 SDAJ16X30-10 SDAJ16X40-10 SDAJ16X50-10 SDAJ16X70-10 SDAJ16X75-10 SDAJ16X20-20 SDAJ16X25-20 SDAJ16X30-20 SDAJ16X40-20 SDAJ16X50-20 SDAJ16X70-20 SDAJ16X75-20 SDAJ16X30-30 SDAJ16X40-30 SDAJ16X50-30 SDAJ16X70-30 SDAJ16X75-30 SDAJ16X40-40 SDAJ16X50-40 SDAJ16X70-40 SDAJ16X75-40 SDAJ16X50-50 SDAJ16X70-50 SDAJ16X75-50

SDAJ Ø20

SDAJ20X5-10 SDAJ20X10-10 SDAJ20X15-10 SDAJ20X20-10 SDAJ20X25-10 SDAJ20X30-10 SDAJ20X40-10 SDAJ20X50-10 SDAJ20X20-20 SDAJ20X25-20 SDAJ20X30-20 SDAJ20X40-20 SDAJ20X50-20 SDAJ20X30-30 SDAJ20X40-30 SDAJ20X50-30 SDAJ20X70-30 SDAJ20X75-30 SDAJ20X100-30 SDAJ20X40-40 SDAJ20X50-40 SDAJ20X70-40 SDAJ20X75-40 SDAJ20X100-40 SDAJ20X50-50 SDAJ20X70-50 SDAJ20X75-50 SDAJ20X100-50

SDAJ Ø25

SDAJ25X5-10 SDAJ25X10-10 SDAJ25X15-10 SDAJ25X20-10 SDAJ25X25-10 SDAJ25X30-10 SDAJ25X40-10 SDAJ25X50-10 SDAJ25X20-20 SDAJ25X25-20 SDAJ25X30-20 SDAJ25X40-20 SDAJ25X50-20 SDAJ25X30-30 SDAJ25X40-30 SDAJ25X50-30 SDAJ25X70-30 SDAJ25X75-30 SDAJ25X100-30 SDAJ25X40-40 SDAJ25X50-40 SDAJ25X70-40 SDAJ25X75-40 SDAJ25X100-40 SDAJ25X50-50 SDAJ25X70-50 SDAJ25X75-50 SDAJ25X100-50

SDAJ Ø32

SDAJ32X5-10 SDAJ32X10-10 SDAJ32X15-10 SDAJ32X20-10 SDAJ32X25-10 SDAJ32X30-10 SDAJ32X40-10 SDAJ32X50-10 SDAJ32X20-20 SDAJ32X25-20 SDAJ32X30-20 SDAJ32X35-20 SDAJ32X40-20 SDAJ32X50-20 SDAJ32X30-30 SDAJ32X40-30 SDAJ32X50-30 SDAJ32X70-30 SDAJ32X75-30 SDAJ32X100-30 SDAJ32X40-40 SDAJ32X50-40 SDAJ32X70-40 SDAJ32X75-40 SDAJ32X100-40 SDAJ32X50-50 SDAJ32X70-50 SDAJ32X75-50 SDAJ32X100-50

SDAJ Ø40 (biến thể “S”)

SDAJ40X5-10S SDAJ40X10-10S SDAJ40X15-10S SDAJ40X20-10S SDAJ40X20-20S SDAJ40X25-10S SDAJ40X25-20S SDAJ40X30-20S SDAJ40X35-20S SDAJ40X40-20S SDAJ40X45-20S SDAJ40X50-30S SDAJ40X55-30S SDAJ40X60-30S SDAJ40X65-30S SDAJ40X70-30S SDAJ40X75-40S SDAJ40X80-40S SDAJ40X100-50S SDAJ40X110-50S SDAJ40X120-60S SDAJ40X130-60S SDAJ40X140-70S SDAJ40X150-70S

SDAJ Ø50

SDAJ50X20-10 SDAJ50X25-10 SDAJ50X30-10 SDAJ50X35-10 SDAJ50X50-10 SDAJ50X20-20 SDAJ50X30-20 SDAJ50X35-20 SDAJ50X40-20 SDAJ50X30-30 SDAJ50X50-30 SDAJ50X50-40 SDAJ50X50-50 SDAJ50X100-50

SDAJ Ø63

SDAJ63X20-10 SDAJ63X30-10 SDAJ63X30-20 SDAJ63X40-20 SDAJ63X50-30 SDAJ63X60-30 SDAJ63X70-40 SDAJ63X50-50

SDAJ Ø80

SDAJ80X10-10 SDAJ80X20-10 SDAJ80X25-10 SDAJ80X20-20 SDAJ80X30-20

SDAJ Ø100

SDAJ100X20-10 SDAJ100X40-10 SDAJ100X30-30

Ứng dụng tiêu biểu của SDAJ Airtac

Máy đóng gói: chặn/gạt/đẩy sản phẩm, chỉnh điểm dừng theo kích thước gói.
Máy lắp ráp: kẹp – nhả chi tiết, đẩy định vị, chu trình nhịp nhanh.
Dây chuyền băng tải: cơ cấu stopper chặn sản phẩm theo nhịp.
Thiết bị cơ khí chính xác: cần compact để lắp trong không gian hẹp.

Câu hỏi thường gặp (FAQ)

SDAJ khác gì SDA compact thường?

SDAJ có cơ cấu chỉnh hành trình giúp tinh chỉnh điểm dừng cơ khí, giảm va đập và tăng độ chính xác lặp lại so với compact tiêu chuẩn.

Ty ren trong có lợi gì khi thiết kế máy?

Ty ren trong giúp bạn bắt liên kết nhanh, gọn, hạn chế chiều dài dư của đầu ty; phù hợp cơ cấu kẹp/chặn trong không gian hẹp.

Đuôi -10/-20/-30/-40… nghĩa là gì?

Thực tế mã hàng SDAJ thường dùng hậu tố để phân loại biến thể cấu hình chỉnh hành trình/chuẩn series theo kho. Để chắc chắn, hãy gửi mã đầy đủ + nhu cầu hành trình/ứng dụng để đối chiếu đúng cấu hình.
