Tính năng nổi bật:

Xi lanh SDA-SB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact cao cấp với thiết kế ty ren ngoài, tích hợp từ tính giúp tối ưu khả năng lắp đặt và kiểm soát hành trình trong các hệ thống tự động hóa hiện đại. Với cấu trúc thân vuông nhỏ gọn, chiều dài tổng thể ngắn, SDA-SB Airtac đặc biệt phù hợp cho các cơ cấu cần tiết kiệm không gian nhưng vẫn đảm bảo lực đẩy mạnh và độ chính xác cao như kẹp – chặn – đẩy – định vị – ép nhẹ trong máy đóng gói, máy lắp ráp và dây chuyền sản xuất. Điểm nổi bật của dòng SDA-SB là đầu ty ren ngoài giúp dễ dàng kết nối với các cơ cấu cơ khí, tăng tính linh hoạt khi thiết kế và lắp đặt. Đồng thời, piston tích hợp nam châm cho phép gắn cảm biến hành trình (reed hoặc sensor điện tử), hỗ trợ giám sát vị trí chính xác và kết nối PLC hiệu quả. Sản phẩm có dải đường kính đa dạng từ Ø12 đến Ø100, hành trình từ 5 mm đến 150 mm, đáp ứng nhiều yêu cầu kỹ thuật khác nhau. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén bền bỉ, hiệu quả và tối ưu cho doanh nghiệp.

Xi lanh SDA-SB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

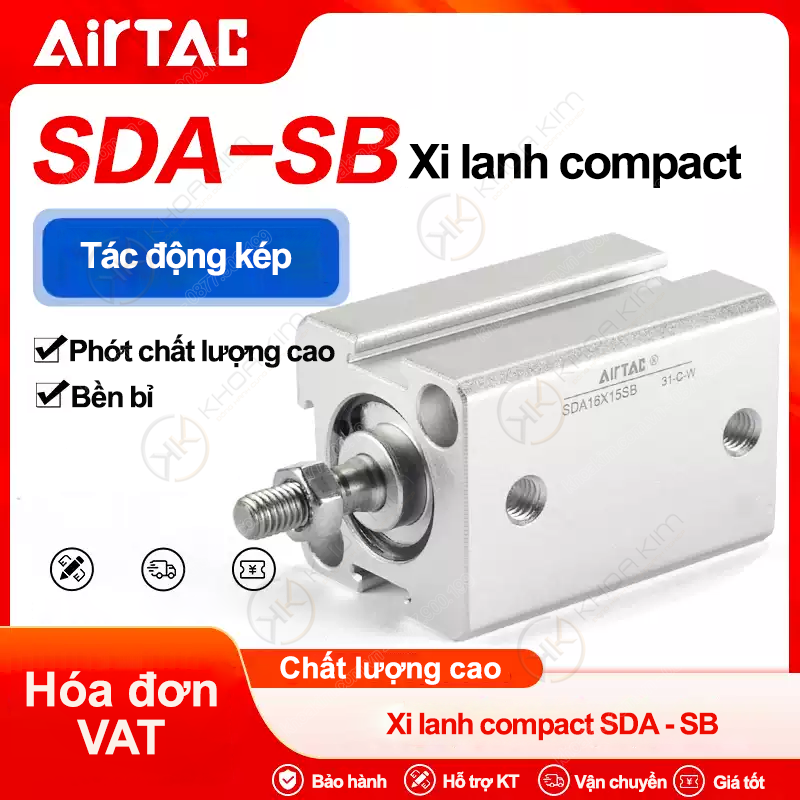

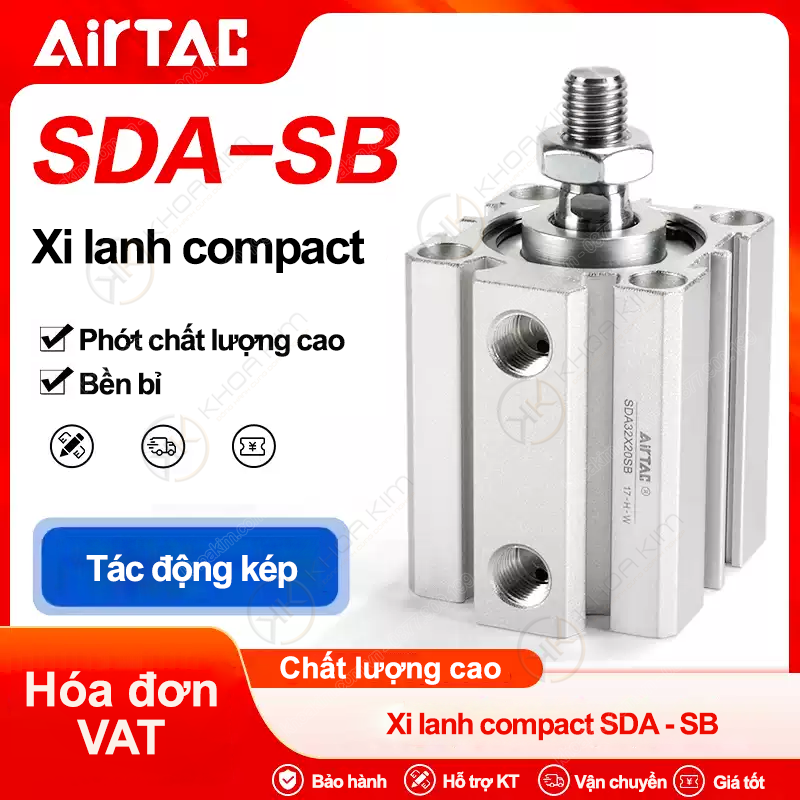

SDA – SB Series – Xi lanh compact Airtac ty ren ngoài, có từ tính

Compact cylinder (xi lanh nhỏ gọn): hành trình ngắn–trung bình, tối ưu không gian lắp đặt trong máy.
Ty ren ngoài (SB): dễ gá lắp đầu ty, tăng linh hoạt khi thiết kế cơ cấu kẹp – chặn – đẩy – gắp.
Có từ tính: hỗ trợ gắn cảm biến hành trình (reed/solid state) để lấy tín hiệu PLC, kiểm soát chu trình.
Dải đường kính rộng: Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100.
Nhiều hành trình chuẩn: 5mm đến 150mm (tùy Ø) – dễ thay thế, dễ chuẩn hóa kho phụ tùng.

Xi lanh compact Ty ren ngoài (SB) Có từ tính Airtac SDA Ø12–Ø100

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng (SDA/SC/MAL…), cảm biến hành trình, van điện từ, cút nối nhanh, ống khí & bộ xử lý khí.

SDA-SB – xi lanh compact Airtac ty ren ngoài, có từ tính, tối ưu không gian và dễ gắn cảm biến.

Xi lanh compact SDA – SB Airtac là gì?

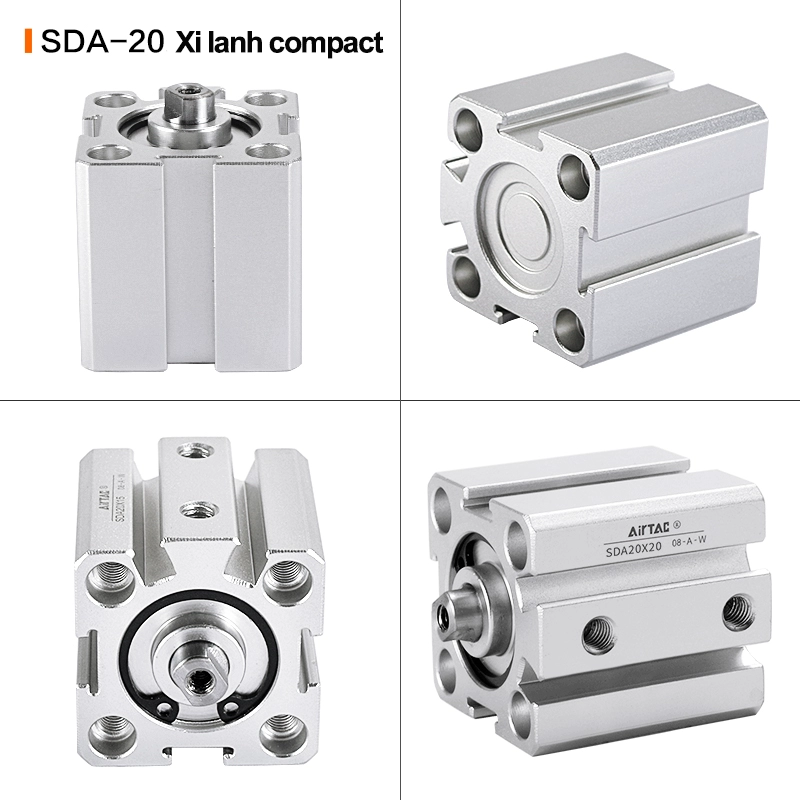

SDA (Compact Cylinder) là dòng xi lanh khí nén thân dẹt, chiều dài tổng thể ngắn, được dùng rất phổ biến trong các máy tự động hóa cần không gian lắp đặt hạn chế nhưng vẫn yêu cầu lực đẩy ổn định. Biến thể SDA – SB thường được hiểu theo nhu cầu thực tế của kỹ sư: đầu ty dạng ren ngoài giúp lắp đầu nối/khớp/đầu kẹp nhanh hơn, đồng thời piston có từ để gắn cảm biến hành trình (đọc vị trí về PLC). Trong dây chuyền, SDA-SB xuất hiện nhiều ở cơ cấu: kẹp – chặn – đẩy – gạt – phân loại – chốt định vị, đặc biệt hữu dụng khi bạn cần “hành trình ngắn” nhưng thao tác phải chắc, nhịp máy nhanh và dễ bảo trì thay thế.

Cấu tạo nổi bật: ty ren ngoài + piston từ tính

Vì sao “ty ren ngoài” dễ thiết kế cơ cấu?

Dễ gá lắp đầu ty: lắp khớp nối, càng kẹp, pad chặn… bằng đai ốc/ê-cu nhanh.
Thuận tiện căn chỉnh: chỉnh độ chìa/độ ép bằng cách chỉnh đai ốc, giảm thời gian setup.
Chuẩn hóa phụ tùng: cùng một thân xi lanh có thể thay “đầu công tác” tùy bài toán.

“Có từ tính” giúp gì cho tự động hóa?

Gắn cảm biến hành trình: reed/solid state để xác nhận vị trí tiến – lùi.
Tăng an toàn & ổn định: PLC xác nhận trạng thái trước khi chạy bước tiếp theo.
Giảm lỗi kẹt/thiếu hành trình: phát hiện kẹt cơ khí, thiếu áp, rò khí… sớm.

Nguyên lý hoạt động vẫn là xi lanh khí nén tiêu chuẩn: cấp khí vào một khoang để đẩy piston và ty đi ra, cấp khí vào khoang còn lại để hồi về (tùy kiểu tác động). Khi piston có vòng nam châm, cảm biến gắn ngoài thân xi lanh sẽ “bắt” được vị trí mà không cần tiếp xúc cơ khí.

Vì sao SDA-SB được chọn nhiều trong máy công nghiệp?

Tiết kiệm không gian: thân dẹt, chiều dài lắp đặt ngắn hơn so với nhiều dòng tiêu chuẩn.
Dễ lắp cơ cấu chặn/kẹp: ty ren ngoài thao tác nhanh, chỉnh lực/độ kẹp thuận tiện.
Hỗ trợ cảm biến: có từ tính giúp kiểm soát chu trình máy và tăng độ tin cậy.
Dải mã đa dạng: nhiều Ø và hành trình, tối ưu theo lực đẩy và khoảng chạy thực tế.
Bảo trì dễ: chuẩn hóa mã giúp thay thế nhanh, giảm thời gian dừng máy.

Thông tin kỹ thuật (định hướng chọn nhanh)

Hạng mục	Gợi ý
Dải đường kính	Ø12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100
Hành trình phổ biến	5 – 150 mm (tùy Ø, theo mã)
Tính năng	Ty ren ngoài + piston từ (gắn cảm biến)
Ứng dụng	Kẹp/chặn/đẩy/gạt, phân loại, chốt định vị, cơ cấu nhịp nhanh

Ghi chú: thông số chi tiết (áp suất làm việc, nhiệt độ, tải cho phép, kích thước lắp…) phụ thuộc datasheet từng Ø/hành trình. Khi đặt hàng, chỉ cần gửi mã SDA…SB + nhu cầu cảm biến (2 dây/3 dây, NPN/PNP) để chọn đúng.

Cách chọn đúng mã SDA-SB theo lực – hành trình – không gian

Chọn Ø (đường kính piston): Ø càng lớn lực càng mạnh; ưu tiên đủ lực + dư an toàn.
Chọn hành trình: chỉ chọn “vừa đủ” để giảm chiều dài và tăng độ cứng vững cơ cấu.
Chọn theo không gian máy: SDA là lựa chọn tối ưu khi bề dày lắp đặt bị giới hạn.
Chọn theo cảm biến: nếu cần xác nhận tiến/lùi, dùng bản có từ (SB) để gắn cảm biến thân.
Chọn theo đầu công tác: ty ren ngoài giúp gắn/đổi đầu kẹp nhanh, phù hợp máy có nhiều phiên bản jig.

Bảng mã sản phẩm đầy đủ – SDA Compact (ty ren ngoài, có từ) – SB

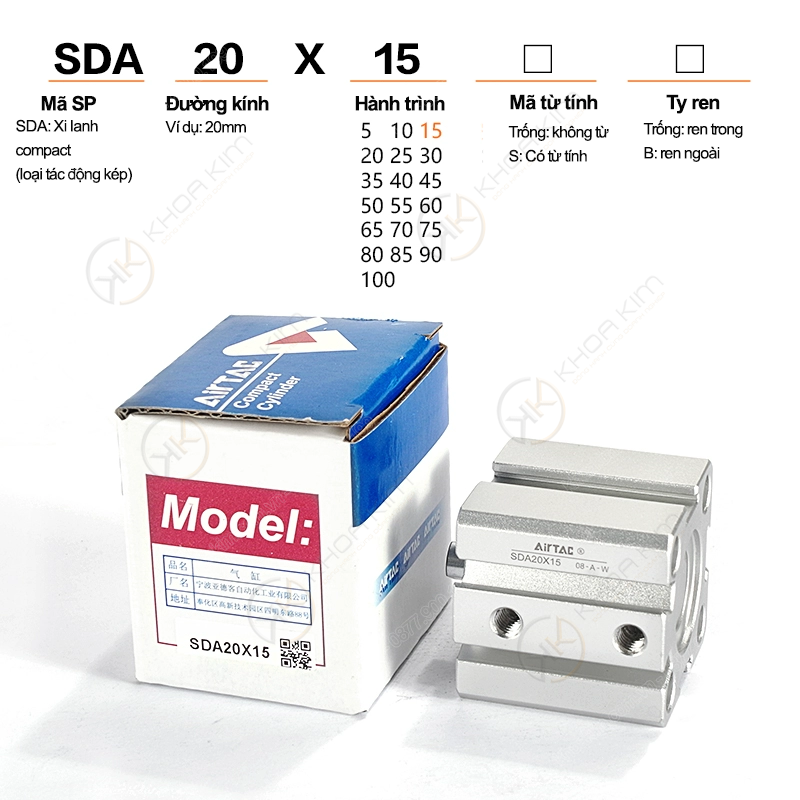

Format mã: SDA[Ø]X[Hành trình]SB (ví dụ: SDA32X50SB = Ø32, hành trình 50mm, ty ren ngoài, có từ). Dưới đây là toàn bộ mã bạn cung cấp, đã nhóm theo Ø để tra cứu nhanh.

Ø12 – SDA12…SB

SDA12X5SB · SDA12X10SB · SDA12X15SB · SDA12X20SB · SDA12X25SB · SDA12X30SB · SDA12X35SB · SDA12X40SB · SDA12X45SB · SDA12X50SB · SDA12X55SB · SDA12X60SB

Ø16 – SDA16…SB

SDA16X5SB · SDA16X10SB · SDA16X15SB · SDA16X20SB · SDA16X25SB · SDA16X30SB · SDA16X35SB · SDA16X40SB · SDA16X45SB · SDA16X50SB · SDA16X55SB · SDA16X60SB · SDA16X70SB

Ø20 – SDA20…SB

SDA20X5SB · SDA20X10SB · SDA20X15SB · SDA20X20SB · SDA20X25SB · SDA20X30SB · SDA20X35SB · SDA20X40SB · SDA20X45SB · SDA20X50SB · SDA20X55SB · SDA20X60SB · SDA20X70SB · SDA20X75SB · SDA20X80SB · SDA20X90SB · SDA20X100SB · SDA20X110SB · SDA20X120SB · SDA20X130SB

Ø25 – SDA25…SB

SDA25X5SB · SDA25X10SB · SDA25X15SB · SDA25X20SB · SDA25X25SB · SDA25X30SB · SDA25X35SB · SDA25X40SB · SDA25X45SB · SDA25X50SB · SDA25X55SB · SDA25X60SB · SDA25X70SB · SDA25X75SB · SDA25X80SB · SDA25X90SB · SDA25X100SB · SDA25X110SB · SDA25X120SB · SDA25X130SB

Ø32 – SDA32…SB

SDA32X5SB · SDA32X10SB · SDA32X15SB · SDA32X20SB · SDA32X25SB · SDA32X30SB · SDA32X35SB · SDA32X40SB · SDA32X45SB · SDA32X50SB · SDA32X55SB · SDA32X60SB · SDA32X70SB · SDA32X75SB · SDA32X80SB · SDA32X90SB · SDA32X100SB · SDA32X110SB · SDA32X120SB · SDA32X130SB · SDA32X140SB · SDA32X150SB

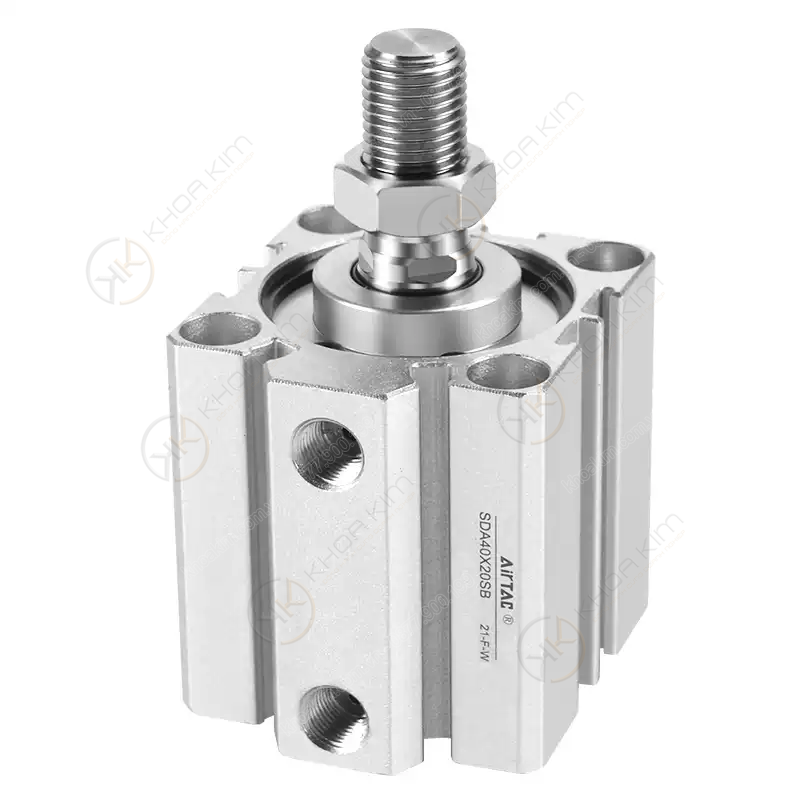

Ø40 – SDA40…SB

SDA40X5SB · SDA40X10SB · SDA40X15SB · SDA40X20SB · SDA40X25SB · SDA40X30SB · SDA40X40SB · SDA40X50SB · SDA40X60SB · SDA40X70SB · SDA40X75SB · SDA40X100SB

Ø50 – SDA50…SB

SDA50X5SB · SDA50X10SB · SDA50X15SB · SDA50X20SB · SDA50X30SB · SDA50X35SB · SDA50X40SB · SDA50X45SB · SDA50X50SB · SDA50X55SB · SDA50X60SB · SDA50X70SB · SDA50X75SB · SDA50X80SB · SDA50X90SB · SDA50X100SB · SDA50X110SB · SDA50X120SB · SDA50X130SB · SDA50X140SB · SDA50X150SB

Ø63 – SDA63…SB

SDA63X5SB · SDA63X10SB · SDA63X15SB · SDA63X20SB · SDA63X25SB · SDA63X30SB · SDA63X35SB · SDA63X40SB · SDA63X45SB · SDA63X50SB · SDA63X55SB · SDA63X60SB · SDA63X70SB · SDA63X75SB · SDA63X80SB · SDA63X90SB · SDA63X100SB · SDA63X110SB · SDA63X120SB · SDA63X130SB · SDA63X140SB · SDA63X150SB

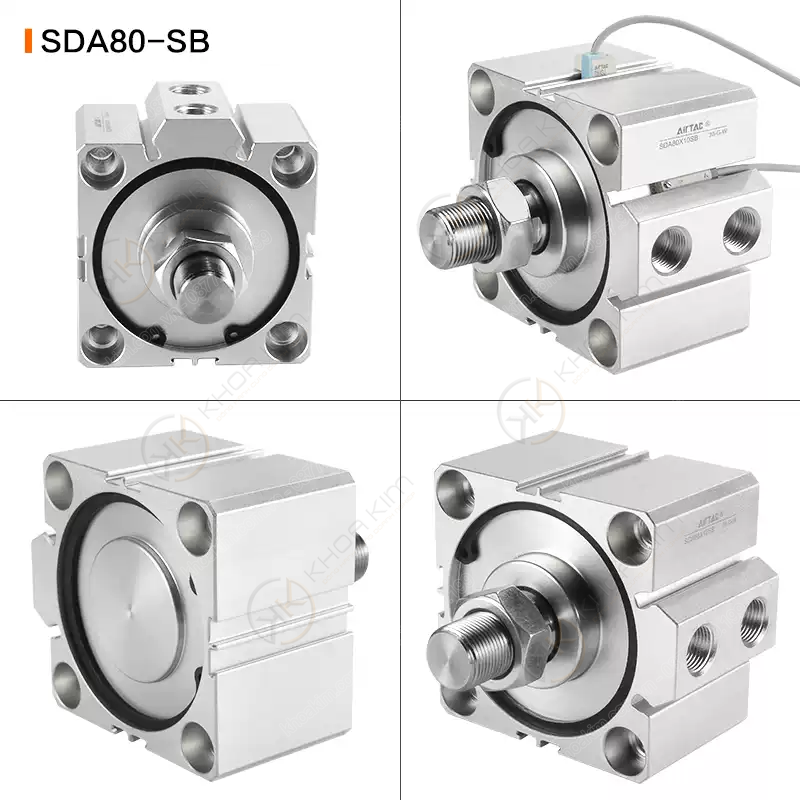

Ø80 – SDA80…SB

SDA80X5SB · SDA80X10SB · SDA80X15SB · SDA80X20SB · SDA80X25SB · SDA80X30SB · SDA80X35SB · SDA80X40SB · SDA80X45SB · SDA80X50SB · SDA80X55SB · SDA80X60SB · SDA80X70SB · SDA80X75SB · SDA80X80SB · SDA80X90SB · SDA80X100SB · SDA80X110SB · SDA80X120SB · SDA80X130SB · SDA80X140SB · SDA80X150SB

Ø100 – SDA100…SB

SDA100X5SB · SDA100X10SB · SDA100X15SB · SDA100X20SB · SDA100X25SB · SDA100X30SB · SDA100X35SB · SDA100X40SB · SDA100X45SB · SDA100X50SB · SDA100X55SB · SDA100X60SB · SDA100X70SB · SDA100X75SB · SDA100X80SB · SDA100X90SB · SDA100X100SB · SDA100X110SB · SDA100X120SB · SDA100X130SB · SDA100X140SB · SDA100X150SB

Hướng dẫn lắp đặt & sử dụng ổn định (mẹo kỹ sư)

Lọc khí & ổn áp: nên có FRL để giảm bụi/nước/dầu bẩn gây kẹt seal và giảm tuổi thọ.
Căn đồng trục cơ cấu: hạn chế tải lệch lên ty (đặc biệt khi hành trình dài hoặc lực lớn).
Chỉnh lực kẹp/chặn: dùng ren ngoài + ê-cu để tinh chỉnh, tránh ép quá làm mòn cơ cấu.
Gắn cảm biến đúng vị trí: đặt cảm biến tại điểm cần xác nhận, siết vừa lực, tránh rung lỏng.
Kiểm tra rò khí định kỳ: rò khí làm yếu lực và tăng tiêu hao khí nén.

Mẹo: Với cơ cấu nhịp nhanh, hãy ưu tiên hành trình “vừa đủ”, đường ống cấp khí phù hợp và van lưu lượng đúng cỡ để tăng tốc độ đáp ứng.

Ứng dụng tiêu biểu của xi lanh compact SDA-SB

Cơ cấu kẹp chi tiết, kẹp jig, chốt định vị trong máy lắp ráp.
Cơ cấu chặn phôi, gạt sản phẩm, phân loại trên băng tải.
Máy đóng gói, máy dán nhãn, máy chiết rót – yêu cầu gọn và nhịp nhanh.
Ngành điện tử, thực phẩm, dược – cần tín hiệu cảm biến xác nhận hành trình.

Câu hỏi thường gặp (FAQ)

“SB” trong SDA…SB thường được hiểu như thế nào?

Trong thực tế đặt hàng/bảo trì, “SB” thường được dùng để chỉ biến thể ty ren ngoài và/hoặc cấu hình phù hợp gắn cảm biến (piston có từ). Để chắc chắn đúng cấu hình theo kho của bạn, hãy gửi mã đầy đủ (ví dụ: SDA32X50SB) để đối chiếu.

Xi lanh “có từ” dùng cảm biến nào?

Thường dùng cảm biến hành trình loại reed hoặc solid state (2 dây/3 dây, NPN/PNP tùy PLC). Chọn đúng loại theo điện áp điều khiển và chuẩn đấu nối của tủ điện.

Chọn Ø và hành trình thế nào để không bị “yếu lực”?

Nguyên tắc: ưu tiên Ø đủ lực + dư an toàn, hành trình chỉ chọn “vừa đủ”. Nếu cơ cấu kẹt hoặc tải lệch, lực thực tế sẽ giảm – cần tối ưu gá lắp và đường cấp khí.
