Tính năng nổi bật:

Xi lanh SDA-B – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén với thiết kế ty ren ngoài (external thread rod), tối ưu cho các ứng dụng cần lắp đặt linh hoạt và tiết kiệm không gian trong hệ thống tự động hóa. Với cấu trúc thân vuông nhỏ gọn, chiều dài tổng thể ngắn nhưng vẫn đảm bảo lực đẩy mạnh và độ ổn định cao, SDA-B Airtac đặc biệt phù hợp cho các cơ cấu kẹp – chặn – đẩy – định vị – ép nhẹ trong máy đóng gói, máy lắp ráp, thiết bị điện tử và dây chuyền sản xuất. Điểm nổi bật của dòng SDA-B là đầu ty ren ngoài giúp dễ dàng kết nối với khớp nối, gá đỡ hoặc cơ cấu cơ khí tùy biến, tăng tính linh hoạt khi thiết kế hệ thống. Sản phẩm có dải đường kính đa dạng từ Ø12 đến Ø100, hành trình từ 5 mm đến 160 mm, đáp ứng nhiều yêu cầu kỹ thuật khác nhau. Nhờ hệ thống phớt kín khí chất lượng cao, xi lanh vận hành êm ái, hạn chế rò rỉ khí và đảm bảo độ bền lâu dài. Thiết kế tiêu chuẩn Airtac giúp dễ dàng lắp đặt, thay thế và bảo trì. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén hiệu quả, bền bỉ và tối ưu cho doanh nghiệp.

Xi lanh SDA-B – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

SDA Series (B) – Xi lanh compact Airtac ty ren ngoài (Compact Cylinder – External Thread Rod)

Xi lanh compact siêu gọn: tối ưu không gian, phù hợp tủ máy, cơ cấu kẹp – chặn – đẩy.
Ty ren ngoài (ký hiệu B): dễ gá lắp đầu ty, tăng tính linh hoạt khi thiết kế đồ gá.
Độ bền cao – kín khí tốt: vận hành ổn định trong môi trường công nghiệp.
Dải kích thước rộng: bore Ø12 → Ø100; hành trình từ 5 → 160 mm (tùy bore).
Dễ thay thế, chuẩn hóa bảo trì: nhiều mã phổ biến, sẵn hàng, thay nhanh.

Xi lanh compact SDA Airtac Ty ren ngoài (B) Ø12–Ø100 · 5–160mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Nhà cung cấp Airtac chính hãng: xy lanh, van điện từ, bộ xử lý khí, cút nối nhanh, ống PU/PA/PE, coil, phụ kiện…

SDA (B) – xi lanh compact Airtac ty ren ngoài, gọn, bền, dễ lắp đặt cho cơ cấu tự động hóa.

Xi lanh compact SDA-B Airtac là gì?

Xi lanh compact SDA (B) của Airtac là dòng xi lanh khí nén dạng thân dẹt – hành trình ngắn, tối ưu cho các vị trí thiếu không gian nhưng vẫn cần lực đẩy ổn định. Ký hiệu “B” trong mã sản phẩm thường được sử dụng để nhận biết đầu ty ren ngoài (external thread rod), thuận tiện khi lắp các đầu nối, pát, khớp liên kết hoặc đồ gá tùy biến. Trong tự động hóa, SDA-B được dùng nhiều ở các cơ cấu: kẹp – chặn – đẩy – định vị, cơ cấu đóng/mở cửa, gạt sản phẩm, ép nhẹ, hoặc kết hợp với cảm biến hành trình. Nhờ thân compact, SDA giúp giảm kích thước cụm cơ khí, rút gọn hành trình dây chuyền và tăng độ gọn gàng của máy.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: kết cấu compact, tối ưu chiều cao tổng thể.
Piston: chuyển động tịnh tiến tạo lực đẩy/kéo.
Ty xi lanh (ren ngoài): dễ lắp phụ kiện đầu ty, thuận tiện thiết kế đồ gá.
Phớt – vòng đệm: làm kín khí, giảm rò rỉ, tăng tuổi thọ.
Nắp đầu – nắp đuôi: cố định kết cấu, có cổng cấp/xả khí.

Nguyên lý vận hành

Khi cấp khí vào khoang A, piston đẩy ty tiến; khi cấp khí vào khoang B, piston kéo ty lùi (đối với cấu hình tác động kép). Thiết kế compact giúp xi lanh đáp ứng nhanh ở hành trình ngắn, độ lặp tốt và phù hợp chu kỳ cao. Với ty ren ngoài, việc gắn đầu nối/đầu ty nhanh hơn, hạn chế gia công phát sinh và tăng tính “module hóa” cho cụm cơ khí.

Vì sao nên chọn SDA-B cho cơ cấu compact?

Tối ưu không gian: chiều cao nhỏ, phù hợp máy nhỏ và tủ cơ khí chật.
Dễ gá lắp: ty ren ngoài giúp lắp phụ kiện đầu ty nhanh, linh hoạt.
Độ ổn định cao: vận hành tin cậy trong chu kỳ lặp, ít lỗi vặt.
Nhiều bore – nhiều stroke: chọn đúng lực/nhịp theo yêu cầu.
Tối ưu chi phí: dòng phổ biến, dễ mua thay thế và dự phòng kho.

Thông số kỹ thuật (tham khảo)

Hạng mục	Mô tả
Dòng sản phẩm	SDA – xi lanh compact Airtac
Biến thể	SDA-B (ty ren ngoài)
Bore (đường kính piston)	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63 / Ø80 / Ø100
Stroke (hành trình)	5 – 160 mm (tùy bore)
Ứng dụng	Kẹp – chặn – đẩy – định vị, máy đóng gói, lắp ráp, robot gắp đặt

Gợi ý kỹ sư: chọn bore theo lực cần thiết; chọn stroke theo khoảng dịch chuyển thực tế + dự phòng hành trình. Nếu chạy nhịp nhanh, cân nhắc thêm giảm chấn/đệm hoặc kiểm tra van tiết lưu phù hợp.

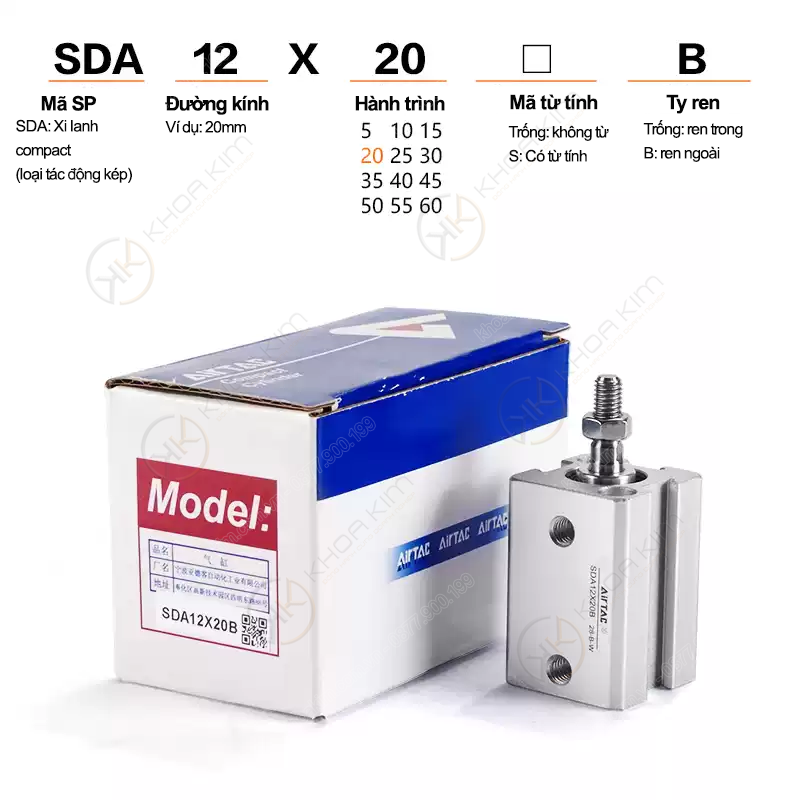

Bảng mã sản phẩm đầy đủ – SDA Compact (B) ty ren ngoài

Dưới đây là toàn bộ mã SDA…B bạn cung cấp, đã chia theo bore để dễ tìm nhanh và tối ưu SEO theo cụm từ khóa.

SDA Ø12

Model	Bore (mm)	Stroke (mm)	Gợi ý ứng dụng
SDA12X5B	12	5	Kẹp nhẹ, gạt, chặn mini
SDA12X10B	12	10	Định vị, đẩy ngắn
SDA12X15B	12	15	Cơ cấu gắp nhỏ
SDA12X20B	12	20	Chặn/đẩy sản phẩm nhỏ
SDA12X25B	12	25	Đẩy nhẹ – hành trình vừa
SDA12X30B	12	30	Đẩy/nhả cơ cấu mini
SDA12X35B	12	35	Thiết bị nhỏ
SDA12X40B	12	40	Đẩy ngắn trong tủ máy
SDA12X45B	12	45	Đẩy/định vị
SDA12X50B	12	50	Cơ cấu đẩy nhỏ
SDA12X55B	12	55	Đẩy sản phẩm nhẹ
SDA12X60B	12	60	Đẩy ngắn – hành trình dài hơn
SDA12X65B	12	65	Cơ cấu mini
SDA12X70B	12	70	Đẩy/định vị mini

SDA Ø16

Nhóm Ø16 tăng lực so với Ø12, vẫn giữ form compact – phù hợp kẹp/đẩy trong máy nhỏ nhưng tải “nặng hơn”.

Model	Stroke	Model	Stroke
SDA16X5B	5	SDA16X10B	10
SDA16X15B	15	SDA16X20B	20
SDA16X25B	25	SDA16X30B	30
SDA16X35B	35	SDA16X40B	40
SDA16X45B	45	SDA16X50B	50
SDA16X55B	55	SDA16X60B	60
SDA16X70B	70	SDA16X75B	75
SDA16X80B	80

SDA Ø20

Danh sách model	Gợi ý chọn nhanh
SDA20X5B · SDA20X10B · SDA20X15B · SDA20X20B · SDA20X25B · SDA20X30B · SDA20X35B · SDA20X40B · SDA20X45B · SDA20X50B · SDA20X55B · SDA20X60B · SDA20X70B · SDA20X75B · SDA20X80B · SDA20X90B · SDA20X100B · SDA20X110B · SDA20X130B	Ø20 là “điểm cân bằng” giữa kích thước và lực đẩy, rất phổ biến cho cơ cấu chặn/đẩy sản phẩm và đồ gá.

SDA Ø25

Danh sách model	Gợi ý chọn nhanh
SDA25X5B · SDA25X10B · SDA25X15B · SDA25X20B · SDA25X25B · SDA25X30B · SDA25X35B · SDA25X40B · SDA25X45B · SDA25X50B · SDA25X55B · SDA25X60B · SDA25X70B · SDA25X75B · SDA25X80B · SDA25X90B · SDA25X100B · SDA25X110B · SDA25X130B	Ø25 phù hợp cơ cấu kẹp/đẩy cần lực “nhỉnh hơn” Ø20, vẫn giữ form compact cho tủ máy.

SDA Ø32

Danh sách model	Gợi ý chọn nhanh
SDA32X5B · SDA32X10B · SDA32X15B · SDA32X20B · SDA32X25B · SDA32X30B · SDA32X35B · SDA32X40B · SDA32X45B · SDA32X50B · SDA32X55B · SDA32X60B · SDA32X70B · SDA32X75B · SDA32X80B · SDA32X90B · SDA32X100B · SDA32X110B · SDA32X130B · SDA32X150B · SDA32X160B	Ø32 là lựa chọn phổ biến cho cơ cấu ép nhẹ, kẹp chắc, chặn tải trung bình. Hành trình dài hơn cần kiểm tra chống lệch ty.

SDA Ø40

Danh sách model	Gợi ý chọn nhanh
SDA40X5B · SDA40X10B · SDA40X15B · SDA40X20B · SDA40X25B · SDA40X30B · SDA40X35B · SDA40X40B · SDA40X45B · SDA40X50B · SDA40X55B · SDA40X60B · SDA40X70B · SDA40X75B · SDA40X80B · SDA40X90B · SDA40X100B · SDA40X110B · SDA40X130B · SDA40X150B · SDA40X160B	Ø40 dành cho tải lớn hơn, cơ cấu kẹp/ép cần lực cao. Nên cân đối đường ống/van để đáp ứng lưu lượng.

SDA Ø50

Danh sách model	Gợi ý chọn nhanh
SDA50X5B · SDA50X10B · SDA50X15B · SDA50X20B · SDA50X25B · SDA50X30B · SDA50X35B · SDA50X40B · SDA50X45B · SDA50X50B · SDA50X55B · SDA50X60B · SDA50X70B · SDA50X75B · SDA50X80B · SDA50X90B · SDA50X100B · SDA50X110B · SDA50X130B · SDA50X150B · SDA50X160B	Ø50 phù hợp ép/kẹp tải lớn; ưu tiên van lưu lượng phù hợp và dùng tiết lưu để giảm va đập khi chạy nhanh.

SDA Ø63

Danh sách model	Gợi ý chọn nhanh
SDA63X5B · SDA63X10B · SDA63X15B · SDA63X20B · SDA63X25B · SDA63X30B · SDA63X35B · SDA63X40B · SDA63X45B · SDA63X50B · SDA63X55B · SDA63X60B · SDA63X70B · SDA63X75B · SDA63X80B · SDA63X90B · SDA63X100B · SDA63X110B · SDA63X130B · SDA63X150B · SDA63X160B	Ø63 là nhóm lực cao, dùng nhiều cho cơ cấu ép/đẩy mạnh nhưng vẫn cần thân compact.

SDA Ø80

Danh sách model	Gợi ý chọn nhanh
SDA80X5B · SDA80X10B · SDA80X15B · SDA80X20B · SDA80X25B · SDA80X30B · SDA80X35B · SDA80X40B · SDA80X45B · SDA80X50B · SDA80X55B · SDA80X60B · SDA80X70B · SDA80X75B · SDA80X80B · SDA80X90B · SDA80X100B · SDA80X110B · SDA80X130B · SDA80X150B · SDA80X160B	Ø80 phù hợp tải rất lớn; cần kiểm tra kết cấu gá lắp, tránh lệch tâm gây mòn phớt.

SDA Ø100

Danh sách model	Gợi ý chọn nhanh
SDA100X5B · SDA100X10B · SDA100X15B · SDA100X20B · SDA100X25B · SDA100X30B · SDA100X35B · SDA100X40B · SDA100X45B · SDA100X50B · SDA100X55B · SDA100X60B · SDA100X70B · SDA100X75B · SDA100X80B · SDA100X90B · SDA100X100B · SDA100X110B · SDA100X130B · SDA100X150B · SDA100X160B	Ø100 cho lực rất lớn trong không gian hạn chế. Ưu tiên cấp khí đủ lưu lượng và kiểm soát tốc độ bằng tiết lưu để tránh va đập.

Hướng dẫn lắp đặt & vận hành bền bỉ

Lọc khí nén: nên dùng bộ FRL để giảm nước/bụi, tăng tuổi thọ phớt.
Gá lắp đúng tâm: tránh lực ngang lên ty, giảm mòn phớt và xước ty.
Chọn ống và van đủ lưu lượng: bore càng lớn càng cần lưu lượng cao để đạt tốc độ mong muốn.
Điều tốc bằng van tiết lưu: tránh va đập cơ khí, tăng độ ổn định chu kỳ.
Đầu ty ren ngoài: siết phụ kiện đầu ty vừa lực, dùng long-đen/keo khóa ren khi cần chống lỏng.

Ứng dụng tiêu biểu của SDA-B

Máy đóng gói, dán nhãn, chiết rót: chặn – đẩy – định vị sản phẩm.
Robot gắp – đặt: kẹp phụ, cơ cấu chặn nhanh, định vị.
Dây chuyền lắp ráp điện tử: thao tác hành trình ngắn, yêu cầu compact.
Đồ gá cơ khí: kẹp/nhả nhanh, thao tác lặp ổn định.

Câu hỏi thường gặp (FAQ)

Ký hiệu “B” trong SDA nghĩa là gì?

Trong yêu cầu của bạn, “B” là biến thể ty ren ngoài (external thread rod), giúp lắp phụ kiện đầu ty nhanh và linh hoạt.

Chọn bore theo lực như thế nào?

Bore càng lớn thì lực càng cao. Bạn có thể ước lượng lực theo áp suất làm việc và diện tích piston, sau đó chọn bore + stroke phù hợp tải. Nếu bạn gửi tải (kg) và áp suất (bar), mình có thể gợi ý bore nhanh theo thực tế.

Vì sao xi lanh compact hay bị mòn phớt nhanh?

Nguyên nhân thường là khí bẩn/nước hoặc lực ngang lên ty do gá lệch tâm. Khuyến nghị dùng FRL và căn chỉnh cơ cấu đúng tâm.
