Tính năng nổi bật:

Xi lanh SDA – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén nổi bật với thiết kế mỏng – gọn, hành trình ngắn nhưng lực đẩy mạnh, tối ưu cho các hệ thống tự động hóa có không gian lắp đặt hạn chế. Nhờ cấu trúc thân vuông chắc chắn, vật liệu hợp kim nhôm cao cấp cùng hệ thống phớt kín khí chất lượng cao, xi lanh SDA Airtac đảm bảo vận hành êm ái, giảm ma sát, hạn chế rò rỉ khí và duy trì hiệu suất ổn định trong thời gian dài. Sản phẩm phù hợp cho nhiều ứng dụng như kẹp – chặn – đẩy – định vị – ép nhẹ trong máy đóng gói, dây chuyền lắp ráp, thiết bị điện tử và cơ khí chính xác. Với dải đường kính đa dạng từ Ø12 đến Ø100 và hành trình từ 5 mm đến 160 mm, dòng SDA đáp ứng linh hoạt nhiều yêu cầu kỹ thuật khác nhau. Thiết kế tiêu chuẩn giúp dễ dàng lắp đặt, thay thế và tích hợp cảm biến hành trình, nâng cao khả năng kiểm soát tự động. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật tận tâm và giao hàng nhanh toàn quốc, mang đến giải pháp khí nén tối ưu, bền bỉ và hiệu quả cho doanh nghiệp.

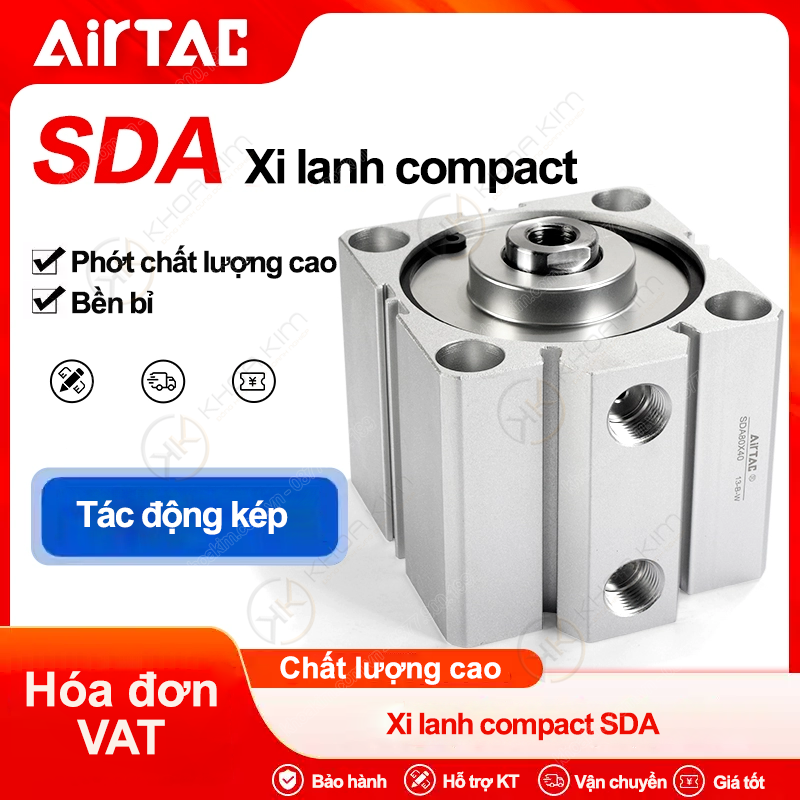

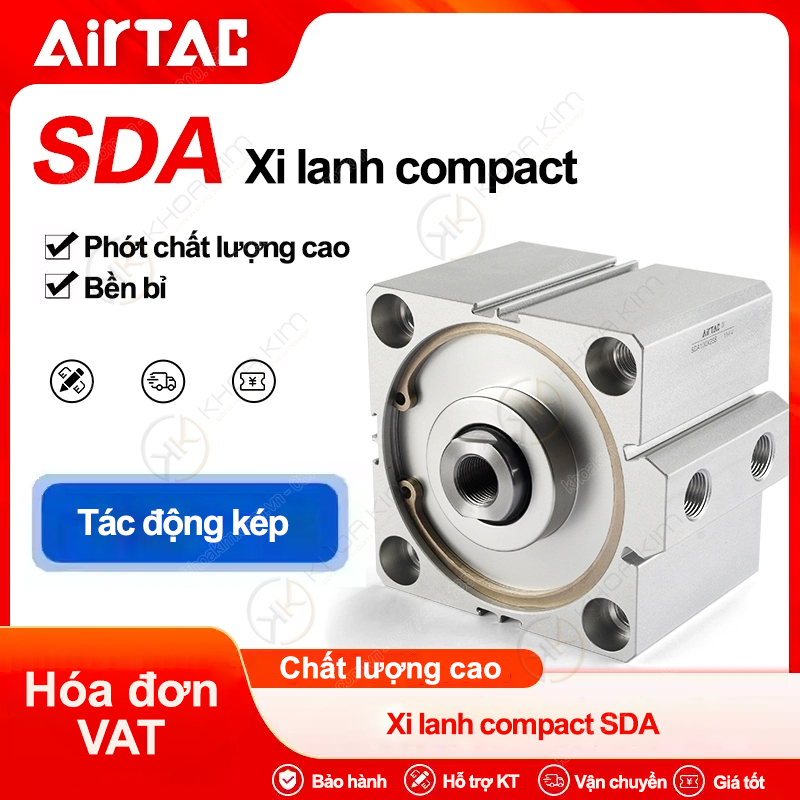

Xi lanh SDA – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

Xi lanh compact SDA Airtac – Xy lanh khí nén hành trình ngắn, lực đẩy mạnh, lắp gọn cho máy tự động

Thiết kế compact (mỏng – gọn): tối ưu không gian lắp đặt, phù hợp tủ máy và cơ cấu chật hẹp.
Lực đẩy lớn trong kích thước nhỏ: phù hợp cơ cấu kẹp, chặn, đẩy, định vị, ép nhẹ.
Đa dạng đường kính & hành trình: Ø12–Ø100; hành trình 5–160 mm (theo mã).
Vận hành ổn định: phớt kín khí tốt, ma sát thấp, chạy nhịp cao.
Dễ chọn mã: mã hóa theo SDA + Ø (mm) + X + hành trình (mm).

Xi lanh compact Airtac SDA Ø12–Ø100 Hành trình 5–160 Tự động hóa – khí nén

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã SDA đầy đủ

CNC Motion Việt Nam – Phân phối Airtac: xi lanh compact SDA, xi lanh tiêu chuẩn, van điện từ, cút nối nhanh, ống khí PU/PA/PE, FRL…

SDA Airtac – xi lanh compact hành trình ngắn, lắp gọn, lực đẩy mạnh cho cơ cấu kẹp/đẩy/định vị.

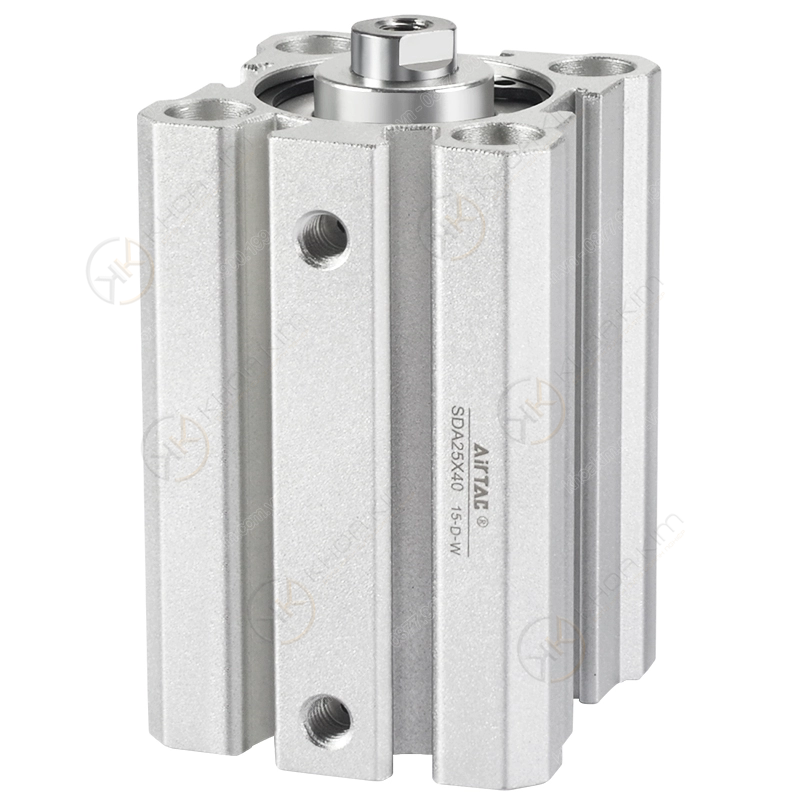

Xi lanh compact SDA Airtac là gì?

Xi lanh compact SDA của Airtac là dòng xy lanh khí nén có thiết kế “mỏng – gọn”, chuyên dùng cho các cơ cấu cần hành trình ngắn nhưng yêu cầu lực đẩy ổn định và tiết kiệm không gian lắp đặt. Nhờ chiều dài tổng thể ngắn hơn nhiều so với xy lanh tiêu chuẩn, SDA đặc biệt phù hợp trong: tủ máy, cụm kẹp, bàn gá, cơ cấu chặn, bộ cấp phôi, máy đóng gói, robot gắp đặt… Trong thực tế sản xuất, những vị trí “chật – khó thao tác” thường khiến kỹ sư phải đánh đổi giữa lực, hành trình và không gian. Dòng SDA compact giải quyết tốt bài toán này: lực đủ dùng, hành trình linh hoạt, lắp đặt gọn và dễ bảo trì.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính của SDA

Thân xy lanh (body): hợp kim nhôm, xử lý bề mặt chống mài mòn.
Piston: truyền lực đẩy/kéo, thiết kế tối ưu ma sát thấp.
Ty (rod): thép mạ/đánh bóng, chống gỉ, chuyển động mượt.
Phớt (seal): làm kín khí, hạn chế rò rỉ, tăng hiệu suất.
Nắp đầu/cuối: định vị kết cấu, chịu lực, hỗ trợ lắp cảm biến (tùy biến thể).

Nguyên lý hoạt động

SDA là xy lanh tác động kép (thường dùng), hoạt động bằng cách cấp khí vào hai khoang để tạo chuyển động tịnh tiến:

Cấp khí khoang A → ty đẩy ra (tiến).
Cấp khí khoang B → ty thu vào (lùi).

Nhờ hành trình ngắn và thân gọn, SDA có thể chạy nhịp nhanh, phù hợp cơ cấu đóng/mở liên tục.

Vì sao nên chọn xi lanh compact SDA Airtac?

Tiết kiệm không gian: phù hợp máy nhỏ, cụm kẹp nhiều xy lanh, tủ máy chật.
Lực đẩy “tốt trong thân gọn”: tối ưu bài toán kẹp/định vị/đẩy phôi.
Độ kín khí cao: vận hành ổn định, giảm thất thoát khí nén.
Dễ chuẩn hóa kho phụ tùng: mã SDA rõ ràng theo Ø và hành trình.
Chi phí hiệu quả: bền bỉ, dễ thay thế, sẵn nhiều dải mã phổ biến.

Thông số kỹ thuật tổng quan (tham khảo)

Hạng mục	Giá trị / Gợi ý
Dòng sản phẩm	SDA – Compact Cylinder (Airtac)
Đường kính piston	Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100
Hành trình	5–160 mm (tùy Ø và mã)
Ứng dụng	Kẹp – chặn – đẩy – định vị – ép nhẹ, cơ cấu nhịp nhanh
Yêu cầu khí	Khí nén sạch; khuyến nghị dùng FRL để tăng tuổi thọ

Lưu ý: Khi cần tính lực đẩy, có thể dùng công thức gần đúng: F ≈ P × A (với P là áp suất, A là diện tích piston). Nếu bạn gửi áp suất làm việc và tải, mình có thể gợi ý Ø phù hợp để chọn mã nhanh.

Cách chọn đúng mã SDA (Ø và hành trình) cho bài toán

Bước 1: xác định lực cần (kẹp/đẩy/ép) → chọn Ø piston.
Bước 2: xác định khoảng di chuyển thực tế → chọn hành trình (5–160 mm).
Bước 3: kiểm tra không gian lắp (chiều cao tổng thể, vị trí gá).
Bước 4: chọn van điều khiển phù hợp (5/2 hoặc 5/3) và cỡ ống/cút tương thích.

Mẹo: Nếu chạy nhịp nhanh, nên tối ưu ống/cút và van đủ lưu lượng để tránh “thiếu khí” làm xy lanh chạy chậm hoặc không đủ lực.

Bảng mã sản phẩm đầy đủ – Xi lanh compact Airtac SDA

Mã SDA theo cấu trúc: SDA[Ø]X[Hành trình]. Ví dụ SDA32X50 nghĩa là Ø32, hành trình 50 mm.

Ø12

Model	Ø (mm)	Hành trình (mm)	Gợi ý ứng dụng
SDA12X5	12	5	Đẩy/chặn nhẹ, cơ cấu mini
SDA12X10	12	10	Định vị nhỏ, gạt sản phẩm
SDA12X15	12	15	Kẹp nhẹ, nhịp nhanh
SDA12X20	12	20	Chặn/đẩy hành trình ngắn
SDA12X25	12	25	Cơ cấu gắp nhỏ
SDA12X30	12	30	Đẩy dẫn hướng nhẹ
SDA12X35	12	35	Bố trí hẹp, cần hành trình dài hơn
SDA12X40	12	40	Đẩy/định vị trong tủ máy
SDA12X45	12	45	Chặn gạt sản phẩm nhỏ
SDA12X50	12	50	Đẩy/định vị hành trình trung bình
SDA12X55	12	55	Cơ cấu đẩy nhẹ
SDA12X60	12	60	Đẩy/định vị trong không gian hẹp
SDA12X65	12	65	Ứng dụng đặc thù
SDA12X70	12	70	Đẩy/chặn nhỏ hành trình dài

Ø16

Model	Ø	Hành trình	Gợi ý ứng dụng
SDA16X5	16	5	Kẹp/đẩy nhẹ – nhịp cao
SDA16X10	16	10	Chặn sản phẩm, định vị
SDA16X15	16	15	Cơ cấu gắp nhỏ
SDA16X20	16	20	Đẩy/chặn hành trình ngắn
SDA16X25	16	25	Kẹp nhẹ – ổn định
SDA16X30	16	30	Đẩy dẫn hướng nhẹ
SDA16X35	16	35	Định vị trong tủ máy
SDA16X40	16	40	Gạt/chặn sản phẩm
SDA16X45	16	45	Đẩy/định vị hành trình trung
SDA16X50	16	50	Kẹp/đẩy trung bình
SDA16X55	16	55	Ứng dụng đặc thù
SDA16X60	16	60	Đẩy trong không gian hẹp
SDA16X65	16	65	Đẩy/chặn hành trình dài
SDA16X70	16	70	Cơ cấu chặn – gạt
SDA16X75	16	75	Cơ cấu đẩy dài
SDA16X80	16	80	Định vị/đẩy hành trình dài

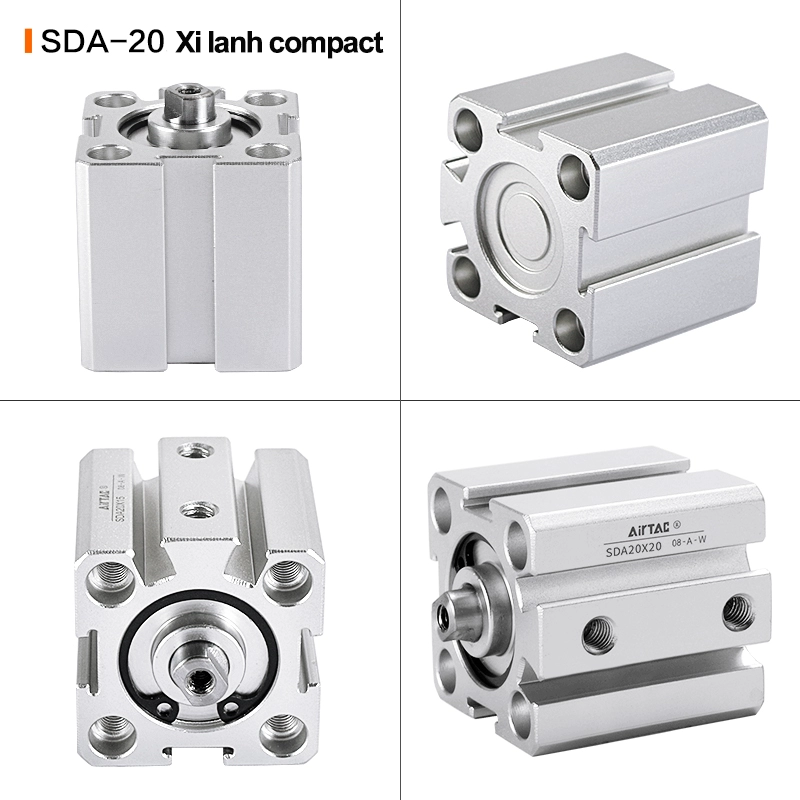

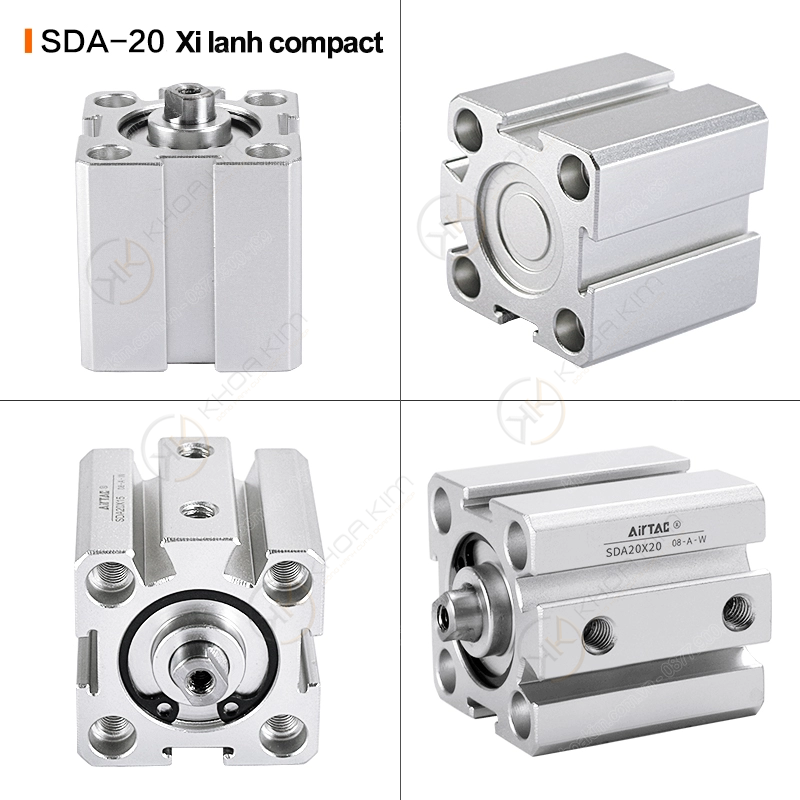

Ø20

Model	Ø	Hành trình	Gợi ý ứng dụng
SDA20X5	20	5	Kẹp/đẩy lực vừa – gọn
SDA20X10	20	10	Chặn/định vị ổn định
SDA20X15	20	15	Kẹp nhịp nhanh
SDA20X20	20	20	Đẩy/chặn hành trình ngắn
SDA20X25	20	25	Định vị – chặn phôi
SDA20X30	20	30	Đẩy/định vị trung
SDA20X35	20	35	Kẹp – chặn hành trình dài hơn
SDA20X40	20	40	Cơ cấu đẩy nhịp cao
SDA20X45	20	45	Đẩy/gạt sản phẩm
SDA20X50	20	50	Đẩy/định vị hành trình trung
SDA20X55	20	55	Ứng dụng đặc thù
SDA20X60	20	60	Đẩy/chặn ổn định
SDA20X65	20	65	Đẩy hành trình dài
SDA20X70	20	70	Chặn/đẩy dài
SDA20X75	20	75	Cơ cấu kẹp – đẩy
SDA20X80	20	80	Đẩy/định vị dài
SDA20X85	20	85	Ứng dụng đặc thù
SDA20X90	20	90	Đẩy dài – gạt sản phẩm
SDA20X100	20	100	Đẩy dài trong cụm máy

Ø25

Model	Ø	Hành trình	Gợi ý
SDA25X5	25	5	Kẹp/đẩy lực vừa
SDA25X10	25	10	Chặn/định vị
SDA25X15	25	15	Kẹp nhịp nhanh
SDA25X20	25	20	Đẩy/chặn
SDA25X25	25	25	Định vị ổn định
SDA25X30	25	30	Đẩy trung
SDA25X35	25	35	Kẹp/chặn
SDA25X40	25	40	Đẩy/định vị
SDA25X45	25	45	Đẩy/gạt sản phẩm
SDA25X50	25	50	Đẩy hành trình trung
SDA25X55	25	55	Ứng dụng đặc thù
SDA25X60	25	60	Đẩy/chặn
SDA25X65	25	65	Đẩy dài
SDA25X70	25	70	Chặn/đẩy dài
SDA25X75	25	75	Kẹp – đẩy
SDA25X80	25	80	Định vị dài
SDA25X100	25	100	Đẩy dài
SDA25X120	25	120	Đẩy dài – cơ cấu đặc thù
SDA25X130	25	130	Đẩy dài – yêu cầu hành trình lớn

Ø32

Ø32 là lựa chọn rất phổ biến cho cơ cấu kẹp/đẩy trong máy đóng gói, cơ cấu chặn, định vị có tải trung bình.

Model	Ø	Hành trình	Gợi ý
SDA32X5	32	5	Kẹp lực tốt, hành trình cực ngắn
SDA32X10	32	10	Chặn/định vị
SDA32X15	32	15	Kẹp nhịp nhanh
SDA32X20	32	20	Đẩy/chặn
SDA32X25	32	25	Định vị tải trung
SDA32X30	32	30	Đẩy trung
SDA32X35	32	35	Kẹp/chặn
SDA32X40	32	40	Đẩy/định vị
SDA32X45	32	45	Đẩy/gạt
SDA32X50	32	50	Cơ cấu đẩy hành trình trung
SDA32X55	32	55	Ứng dụng đặc thù
SDA32X60	32	60	Đẩy/chặn
SDA32X65	32	65	Đẩy dài
SDA32X70	32	70	Chặn dài
SDA32X75	32	75	Đẩy dài
SDA32X80	32	80	Định vị dài
SDA32X85	32	85	Ứng dụng đặc thù
SDA32X90	32	90	Đẩy dài
SDA32X100	32	100	Đẩy dài trong cụm máy
SDA32X120	32	120	Hành trình lớn – thiết kế đặc thù

Ø40

Model	Ø	Hành trình	Gợi ý
SDA40X5	40	5	Kẹp lực lớn – hành trình rất ngắn
SDA40X10	40	10	Chặn/định vị tải lớn hơn
SDA40X15	40	15	Kẹp/ép nhẹ
SDA40X20	40	20	Đẩy/chặn
SDA40X25	40	25	Đẩy/định vị
SDA40X30	40	30	Kẹp lực lớn
SDA40X35	40	35	Đẩy hành trình trung
SDA40X40	40	40	Đẩy/định vị
SDA40X45	40	45	Đẩy/gạt
SDA40X50	40	50	Đẩy trung
SDA40X55	40	55	Ứng dụng đặc thù
SDA40X60	40	60	Đẩy/chặn
SDA40X65	40	65	Đẩy dài
SDA40X70	40	70	Chặn dài
SDA40X75	40	75	Đẩy dài
SDA40X80	40	80	Định vị dài
SDA40X90	40	90	Đẩy dài
SDA40X100	40	100	Đẩy dài
SDA40X110	40	110	Đẩy dài – đặc thù
SDA40X120	40	120	Đẩy dài – thiết kế riêng
SDA40X150	40	150	Hành trình lớn – yêu cầu không gian

Ø50

Model	Ø	Hành trình	Gợi ý
SDA50X5	50	5	Kẹp/ép lực lớn – cực ngắn
SDA50X10	50	10	Chặn/định vị tải lớn
SDA50X15	50	15	Ép nhẹ/kẹp
SDA50X20	50	20	Đẩy/chặn
SDA50X25	50	25	Đẩy/định vị
SDA50X30	50	30	Kẹp lực lớn
SDA50X35	50	35	Đẩy trung
SDA50X40	50	40	Đẩy/định vị
SDA50X45	50	45	Đẩy/gạt
SDA50X50	50	50	Đẩy trung
SDA50X55	50	55	Ứng dụng đặc thù
SDA50X60	50	60	Đẩy/chặn
SDA50X65	50	65	Đẩy dài
SDA50X70	50	70	Chặn dài
SDA50X75	50	75	Đẩy dài
SDA50X80	50	80	Định vị dài
SDA50X100	50	100	Đẩy dài
SDA50X120	50	120	Hành trình lớn
SDA50X130	50	130	Đẩy dài – đặc thù
SDA50X140	50	140	Đẩy dài – đặc thù
SDA50X150	50	150	Hành trình rất lớn

Ø63

Model	Ø	Hành trình	Gợi ý
SDA63X5	63	5	Kẹp/ép lực lớn – cực ngắn
SDA63X10	63	10	Chặn tải lớn
SDA63X15	63	15	Ép nhẹ/kẹp
SDA63X20	63	20	Đẩy/chặn
SDA63X25	63	25	Đẩy/định vị
SDA63X30	63	30	Kẹp lực lớn
SDA63X35	63	35	Đẩy trung
SDA63X40	63	40	Đẩy/định vị
SDA63X45	63	45	Đẩy/gạt
SDA63X50	63	50	Đẩy trung
SDA63X55	63	55	Ứng dụng đặc thù
SDA63X60	63	60	Đẩy/chặn
SDA63X65	63	65	Đẩy dài
SDA63X70	63	70	Chặn dài
SDA63X75	63	75	Đẩy dài
SDA63X80	63	80	Định vị dài
SDA63X85	63	85	Ứng dụng đặc thù
SDA63X100	63	100	Đẩy dài
SDA63X110	63	110	Đẩy dài – đặc thù
SDA63X120	63	120	Hành trình lớn
SDA63X130	63	130	Hành trình lớn – yêu cầu không gian

Ø80

Model	Ø	Hành trình	Gợi ý
SDA80X5	80	5	Kẹp/ép lực rất lớn – cực ngắn
SDA80X10	80	10	Chặn tải lớn
SDA80X15	80	15	Ép nhẹ/kẹp
SDA80X20	80	20	Đẩy/chặn
SDA80X25	80	25	Đẩy/định vị
SDA80X30	80	30	Kẹp lực lớn
SDA80X40	80	40	Đẩy/định vị
SDA80X50	80	50	Đẩy trung
SDA80X60	80	60	Đẩy/chặn
SDA80X70	80	70	Đẩy dài
SDA80X75	80	75	Đẩy dài
SDA80X80	80	80	Định vị dài
SDA80X85	80	85	Ứng dụng đặc thù
SDA80X90	80	90	Đẩy dài
SDA80X100	80	100	Đẩy dài
SDA80X110	80	110	Đẩy dài – đặc thù
SDA80X120	80	120	Hành trình lớn
SDA80X130	80	130	Hành trình lớn
SDA80X140	80	140	Hành trình rất lớn
SDA80X150	80	150	Hành trình rất lớn
SDA80X160	80	160	Hành trình cực lớn

Ø100

Model	Ø	Hành trình	Gợi ý
SDA100X5	100	5	Kẹp/ép lực rất lớn – cực ngắn
SDA100X10	100	10	Chặn tải lớn
SDA100X15	100	15	Ép nhẹ/kẹp
SDA100X20	100	20	Đẩy/chặn
SDA100X25	100	25	Đẩy/định vị
SDA100X30	100	30	Kẹp lực lớn
SDA100X35	100	35	Đẩy trung
SDA100X40	100	40	Đẩy/định vị
SDA100X45	100	45	Đẩy/gạt
SDA100X50	100	50	Đẩy trung
SDA100X55	100	55	Ứng dụng đặc thù
SDA100X60	100	60	Đẩy/chặn
SDA100X65	100	65	Đẩy dài
SDA100X70	100	70	Chặn dài
SDA100X75	100	75	Đẩy dài
SDA100X80	100	80	Định vị dài
SDA100X85	100	85	Ứng dụng đặc thù
SDA100X90	100	90	Đẩy dài
SDA100X100	100	100	Đẩy dài
SDA100X110	100	110	Đẩy dài – đặc thù
SDA100X120	100	120	Hành trình lớn
SDA100X130	100	130	Hành trình lớn
SDA100X140	100	140	Hành trình rất lớn
SDA100X150	100	150	Hành trình rất lớn
SDA100X160	100	160	Hành trình cực lớn

Ứng dụng tiêu biểu của xi lanh compact SDA

Cơ cấu kẹp – chặn: kẹp phôi, chặn sản phẩm trên băng tải, khóa cơ cấu.
Cơ cấu đẩy – gạt: đẩy phân loại, gạt sản phẩm, đẩy phôi vào vị trí gia công.
Định vị – ép nhẹ: định vị đồ gá, ép dán nhãn, ép nhẹ trong đóng gói.
Tự động hóa: máy đóng gói, chiết rót, lắp ráp điện tử, robot gắp đặt.

Câu hỏi thường gặp (FAQ)

SDA khác gì so với xy lanh tiêu chuẩn?

SDA là xy lanh compact nên chiều dài tổng thể ngắn hơn nhiều, tối ưu không gian lắp. Phù hợp hành trình ngắn, chạy nhịp nhanh, lắp cụm nhiều xy lanh trong tủ máy.

Chọn Ø nào để đủ lực?

Lực phụ thuộc áp suất và diện tích piston (F ≈ P×A). Nếu bạn cho biết áp suất làm việc và tải kẹp/đẩy, có thể chọn nhanh Ø phù hợp để tránh “thiếu lực” hoặc “dư lực gây hư cơ cấu”.

SDA có chạy nhịp cao được không?

Có, SDA phù hợp nhịp cao nhờ thân gọn và hành trình ngắn. Tuy nhiên cần đảm bảo van đủ lưu lượng, đường ống/cút tối ưu và khí nén sạch để tăng tuổi thọ.
