Tính năng nổi bật:

Xi lanh RMTL – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt không trục (Rodless Slide Cylinder) cao cấp, tích hợp cơ cấu dẫn hướng giúp chuyển động tuyến tính ổn định, chính xác và hạn chế rung lắc khi vận hành. Với thiết kế không trục kết hợp bàn trượt và ray dẫn hướng chắc chắn, xi lanh RMTL Airtac cho phép truyền lực hiệu quả, chịu tải lệch tốt và gắn tải trực tiếp lên bàn trượt, đặc biệt phù hợp cho các ứng dụng gắp – đặt, đẩy – kéo, định vị và vận chuyển sản phẩm trong hệ thống tự động hóa.

Dòng RMTL Series được thiết kế tối ưu cho các hệ thống yêu cầu hành trình dài nhưng không gian lắp đặt hạn chế. Sản phẩm có đa dạng kích thước đường kính từ Ø10 đến Ø40 cùng nhiều tùy chọn hành trình từ 50mm đến 1000mm, đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau. Nhờ cấu trúc không trục kết hợp dẫn hướng tích hợp, xi lanh RMTL giúp giảm chiều dài tổng thể của máy, tăng độ cứng vững, giảm sai lệch khi chịu tải lệch tâm và đảm bảo hiệu suất vận hành ổn định trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh RMTL tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh RMTL – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt không trục Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

RMTL Series – Xi lanh trượt không trục Airtac (Rodless Slide Cylinder)

Thiết kế không trục (rodless): tiết kiệm không gian, tối ưu cho máy nhỏ gọn, hành trình dài.
Dạng trượt có dẫn hướng: bàn trượt ổn định, chống xoắn tốt, phù hợp gắp-đặt, dịch chuyển tải.
Độ chính xác cao: chuyển động mượt, giảm rung, phù hợp tự động hóa và dây chuyền chạy nhịp.
Đa dạng đường kính & hành trình: Ø10/16/20/25/32/40; hành trình từ 50 đến 1000 mm.
Dễ lắp đặt & bảo trì: thay phớt/linh kiện thuận tiện, dễ đồng bộ kho phụ tùng.

Xi lanh không trục Rodless slide RMTL Airtac Ø10–Ø40 · 50–1000mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: rodless (RMTL), compact, tiêu chuẩn, bàn trượt, van điện từ, bộ xử lý khí, cút nối nhanh…

RMTL – xi lanh trượt không trục Airtac: gọn, hành trình dài, chống xoắn tốt.

Xi lanh trượt không trục RMTL Airtac là gì?

RMTL (Rodless Slide Cylinder) của Airtac là dòng xi lanh khí nén không trục tích hợp bàn trượt dẫn hướng, dùng để tạo chuyển động tịnh tiến với hành trình dài nhưng vẫn giữ kết cấu cực kỳ gọn. Thay vì dùng ty (rod) nhô ra như xi lanh tiêu chuẩn, RMTL truyền lực theo cơ chế liên kết (coupling) bên trong, giúp tiết kiệm không gian lắp đặt và giảm nguy cơ va chạm cơ khí khi hành trình dài. Nhờ có cụm trượt/rail dẫn hướng, RMTL vận hành ổn định hơn các dòng rodless không có dẫn hướng, chịu tải lệch tâm tốt hơn và phù hợp cho các cụm cơ cấu: gắp – đặt, đẩy – kéo, dừng – chặn, dịch chuyển sản phẩm, bàn trượt thao tác trong máy tự động.

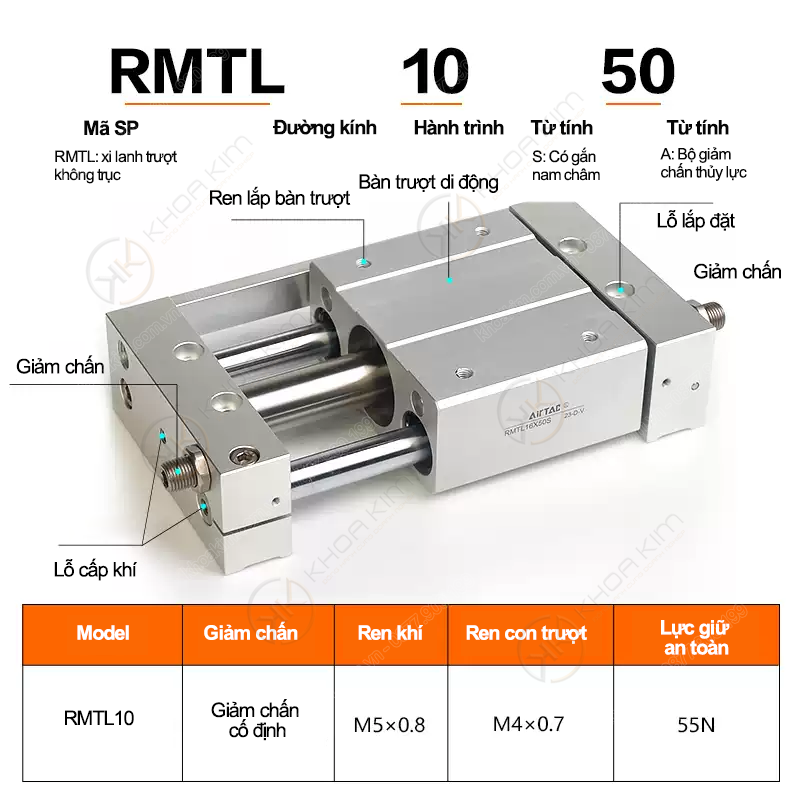

Cấu tạo chi tiết & nguyên lý hoạt động RMTL

Thành phần chính

Thân xi lanh: profile nhôm/kim loại gia công chính xác, tối ưu độ cứng và chống cong.
Piston + phớt: tạo lực đẩy và độ kín khí, giúp hành trình mượt và ổn định.
Cơ cấu truyền lực không trục: truyền chuyển động từ piston ra bàn trượt.
Bàn trượt (slide table): gắn tải, gá jig/fixture, gá tay gắp, cơ cấu chặn.
Dẫn hướng/rail: giúp chống xoắn, chống rung, tăng độ chính xác khi chạy nhịp.
Nam châm piston: hỗ trợ gắn cảm biến từ (tùy cấu hình), thuận tiện lấy tín hiệu hành trình.

Nguyên lý hoạt động

Khi cấp khí nén vào khoang A hoặc B, piston di chuyển trong thân xi lanh. Chuyển động này được truyền ra ngoài thông qua cơ cấu liên kết (coupling) để kéo/đẩy bàn trượt chạy dọc theo thân. Nhờ có cụm dẫn hướng, bàn trượt di chuyển ổn định theo trục, giảm sai lệch và tăng khả năng chịu tải. Đây là lợi thế lớn khi ứng dụng cần độ chính xác lặp lại hoặc chạy nhịp liên tục.

Vì sao nên chọn xi lanh không trục RMTL cho máy tự động?

Tiết kiệm không gian: không có ty nhô ra → tối ưu máy nhỏ gọn.
Hành trình dài: phù hợp dịch chuyển 300–1000mm mà vẫn gọn hơn xi lanh tiêu chuẩn.
Chống xoắn tốt: dẫn hướng giúp ổn định khi gắn tải lệch tâm hoặc gá jig.
Chạy nhịp mượt: giảm rung, giảm va đập, tăng tuổi thọ cơ cấu.
Dễ tích hợp cảm biến: thuận tiện kiểm soát vị trí, tối ưu chu trình máy.
Bảo trì thuận tiện: dễ thay thế phớt và linh kiện theo kế hoạch bảo trì.

Thông số kỹ thuật tổng quan (tham khảo)

Thông số	Giá trị/ghi chú
Dòng sản phẩm	Airtac RMTL – Rodless slide cylinder
Đường kính piston	Ø10 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40
Hành trình	50 – 1000 mm (tùy mã)
Ứng dụng	Bàn trượt, gắp-đặt, đẩy-kéo, dịch chuyển sản phẩm, cơ cấu tuyến tính
Khuyến nghị khí	Khí nén sạch, dùng FRL để tăng tuổi thọ phớt

Lưu ý: Thông số tải, mô-men chống xoắn, tốc độ khuyến nghị… phụ thuộc đường kính và hành trình. Khi cần chọn đúng, hãy cung cấp tải (kg), tốc độ, hướng lắp và hành trình để tư vấn cấu hình tối ưu.

Cách chọn mã RMTL đúng bài toán (tránh thiếu lực/thiếu ổn định)

Bước 1 – Chọn đường kính (Ø10–Ø40): đường kính càng lớn → lực kéo/đẩy càng cao.
Bước 2 – Chọn hành trình: chọn đủ hành trình + dự phòng cơ khí (thường cộng 10–20mm tùy gá).
Bước 3 – Xác định tải & lệch tâm: tải càng lệch tâm → ưu tiên Ø lớn hơn để tăng ổn định.
Bước 4 – Chọn biến thể “S” hoặc “SA”: dùng đúng chuẩn theo thiết kế/tiêu chuẩn kho của bạn.
Bước 5 – Tối ưu điều khiển: kết hợp van tiết lưu, giảm chấn, cảm biến để chạy nhịp êm và bền.

Mẹo kỹ sư: nếu bạn thấy bàn trượt có xu hướng rung ở tốc độ cao, ưu tiên tăng Ø hoặc tăng chất lượng dẫn hướng, đồng thời tối ưu tiết lưu & giảm chấn.

Bảng mã sản phẩm đầy đủ – Airtac RMTL (S & SA)

Dưới đây là toàn bộ mã bạn cung cấp, đã chia theo đường kính để khách hàng/SEO dễ lọc theo nhu cầu. Quy ước: RMTL[Ø]X[HànhTrình][S/SA].

Nhóm RMTL…S (chuẩn S)

Đường kính	Danh sách mã
Ø10	RMTL10X50S, RMTL10X100S, RMTL10X150S, RMTL10X200S, RMTL10X250S, RMTL10X300S
Ø16	RMTL16X50S, RMTL16X100S, RMTL16X150S, RMTL16X200S, RMTL16X250S, RMTL16X300S, RMTL16X350S, RMTL16X400S, RMTL16X450S, RMTL16X500S
Ø20	RMTL20X50S, RMTL20X100S, RMTL20X150S, RMTL20X200S, RMTL20X250S, RMTL20X300S, RMTL20X350S, RMTL20X400S, RMTL20X450S, RMTL20X500S, RMTL20X600S, RMTL20X700S, RMTL20X750S, RMTL20X800S
Ø25	RMTL25X50S, RMTL25X100S, RMTL25X150S, RMTL25X200S, RMTL25X250S, RMTL25X300S, RMTL25X350S, RMTL25X400S, RMTL25X450S, RMTL25X500S, RMTL25X600S, RMTL25X700S, RMTL25X750S, RMTL25X800S
Ø32	RMTL32X50S, RMTL32X100S, RMTL32X150S, RMTL32X200S, RMTL32X250S, RMTL32X300S, RMTL32X350S, RMTL32X400S, RMTL32X450S, RMTL32X500S, RMTL32X600S, RMTL32X700S, RMTL32X750S, RMTL32X800S
Ø40	RMTL40X50S, RMTL40X100S, RMTL40X150S, RMTL40X200S, RMTL40X250S, RMTL40X300S, RMTL40X350S, RMTL40X400S, RMTL40X450S, RMTL40X500S, RMTL40X600S, RMTL40X700S, RMTL40X750S, RMTL40X800S, RMTL40X900S, RMTL40X1000S

Nhóm RMTL…SA (chuẩn SA)

Đường kính	Danh sách mã
Ø10	RMTL10X50SA, RMTL10X100SA, RMTL10X150SA, RMTL10X200SA, RMTL10X250SA, RMTL10X300SA
Ø16	RMTL16X50SA, RMTL16X100SA, RMTL16X150SA, RMTL16X200SA, RMTL16X250SA, RMTL16X300SA, RMTL16X350SA, RMTL16X400SA, RMTL16X450SA, RMTL16X500SA
Ø20	RMTL20X50SA, RMTL20X100SA, RMTL20X150SA, RMTL20X200SA, RMTL20X250SA, RMTL20X300SA, RMTL20X350SA, RMTL20X400SA, RMTL20X450SA, RMTL20X500SA, RMTL20X600SA, RMTL20X700SA, RMTL20X750SA, RMTL20X800SA
Ø25	RMTL25X50SA, RMTL25X100SA, RMTL25X150SA, RMTL25X200SA, RMTL25X250SA, RMTL25X300SA, RMTL25X350SA, RMTL25X400SA, RMTL25X450SA, RMTL25X500SA, RMTL25X600SA, RMTL25X700SA, RMTL25X750SA, RMTL25X800SA
Ø32	RMTL32X50SA, RMTL32X100SA, RMTL32X150SA, RMTL32X200SA, RMTL32X250SA, RMTL32X300SA, RMTL32X350SA, RMTL32X400SA, RMTL32X450SA, RMTL32X500SA, RMTL32X600SA, RMTL32X700SA, RMTL32X750SA, RMTL32X800SA
Ø40	RMTL40X50SA, RMTL40X100SA, RMTL40X150SA, RMTL40X200SA, RMTL40X250SA, RMTL40X300SA, RMTL40X350SA, RMTL40X400SA, RMTL40X450SA, RMTL40X500SA, RMTL40X600SA, RMTL40X700SA, RMTL40X750SA, RMTL40X800SA, RMTL40X900SA, RMTL40X1000SA

Hướng dẫn lắp đặt & vận hành bền bỉ

Đảm bảo mặt lắp phẳng: rodless slide nhạy với độ cong vênh – mặt lắp càng phẳng càng ổn định.
Chọn FRL phù hợp: khí sạch giúp phớt bền, hành trình mượt và giảm kẹt spool van điều khiển.
Điều chỉnh tiết lưu: tăng/giảm tốc độ phù hợp tải; tránh chạy “quá gắt” gây va đập cuối hành trình.
Kiểm soát tải lệch tâm: nếu tải lệch lớn, cân nhắc tăng Ø hoặc gia cố gá để giảm mô-men xoắn.
Bảo trì định kỳ: kiểm tra rò khí, độ rơ bàn trượt và tình trạng phớt theo số chu kỳ vận hành.

Ứng dụng tiêu biểu của RMTL Airtac

Bàn trượt dịch chuyển sản phẩm trên dây chuyền đóng gói – phân loại.
Cơ cấu gắp – đặt, chuyển pallet, đẩy – kéo vị trí thao tác.
Máy lắp ráp điện tử, cơ khí chính xác, nơi cần không gian gọn và hành trình dài.
Tủ máy/line tự động hóa cần tăng hành trình mà không tăng chiều dài tổng thể như xi lanh ty.

Câu hỏi thường gặp (FAQ)

RMTL khác gì xi lanh ty tiêu chuẩn?

RMTL là xi lanh không trục nên tiết kiệm không gian khi hành trình dài (không có ty nhô ra). Dạng slide có dẫn hướng giúp chống xoắn và ổn định khi gắn tải.

Chọn Ø bao nhiêu là đủ lực?

Lực phụ thuộc áp suất và đường kính piston. Nếu tải nặng hoặc có lệch tâm, nên chọn Ø lớn hơn để tăng dự phòng lực và độ ổn định. Bạn gửi tải (kg), hành trình và tốc độ để kỹ sư tư vấn đúng mã.

S và SA khác nhau thế nào?

“S/SA” thường dùng để phân biệt biến thể cấu hình theo tiêu chuẩn series/kho phụ tùng. Để tránh nhầm, hãy đặt theo mã đầy đủ (ví dụ RMTL40X1000SA) và mô tả yêu cầu lắp đặt/cảm biến nếu có.
