Tính năng nổi bật:

Xi lanh RMS – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt không trục (Rodless Slide Cylinder) cao cấp, được thiết kế tối ưu cho các ứng dụng yêu cầu hành trình dài nhưng vẫn đảm bảo tiết kiệm không gian lắp đặt. Với cơ cấu truyền động không trục kết hợp bàn trượt (carriage) tích hợp, xi lanh RMS Airtac giúp chuyển động tuyến tính ổn định, mượt mà và cho phép gắn tải trực tiếp lên bàn trượt, từ đó nâng cao hiệu suất làm việc và giảm sai lệch trong quá trình vận hành.

Dòng RMS Series đặc biệt phù hợp cho các hệ thống tự động hóa có layout chặt hẹp, nơi việc sử dụng xi lanh truyền thống gặp hạn chế về chiều dài tổng thể. Sản phẩm có đa dạng kích thước đường kính từ Ø10 đến Ø40 cùng nhiều tùy chọn hành trình dài từ 50mm đến 2000mm, đáp ứng linh hoạt các yêu cầu kỹ thuật trong thực tế. Nhờ thiết kế không trục, xi lanh RMS giúp tối ưu chiều dài tổng thể của máy, đồng thời vẫn đảm bảo độ cứng vững, độ chính xác lặp lại cao và khả năng vận hành ổn định trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh RMS tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

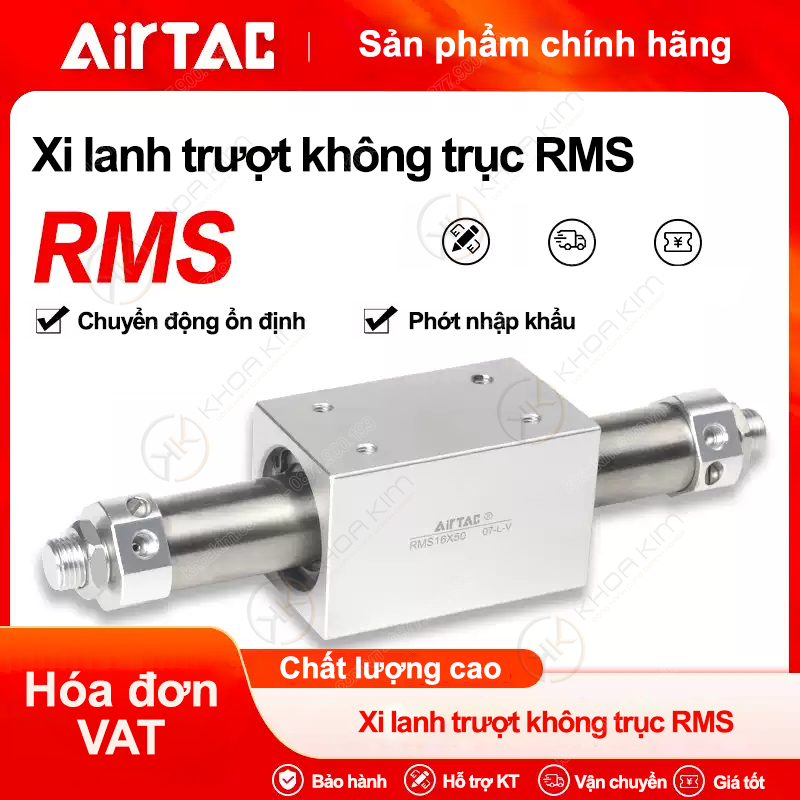

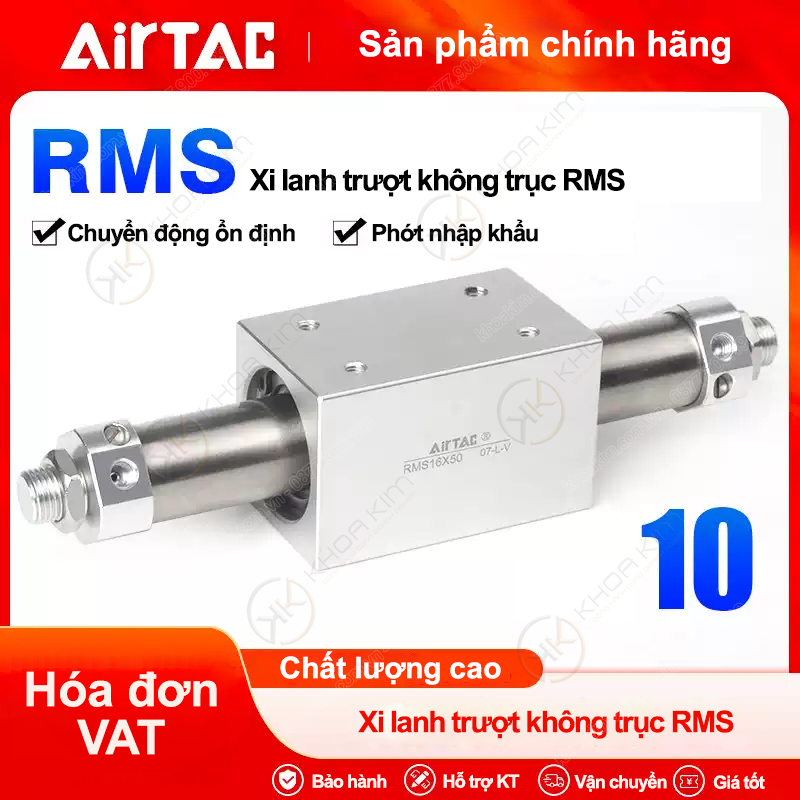

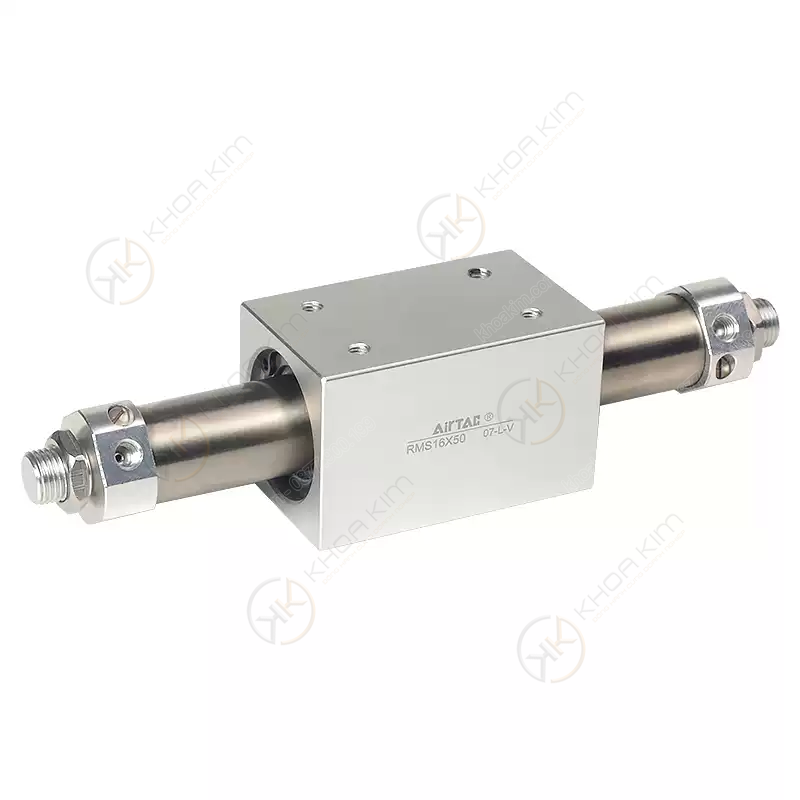

Xi lanh RMS – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt không trục Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

RMS Series – Xi lanh trượt không trục Airtac (Rodless Slide Cylinder)

Thiết kế không trục (rodless): tối ưu không gian lắp đặt, phù hợp máy gọn, layout chật.
Bàn trượt tích hợp: di chuyển ổn định, dễ gá đồ gá/ tải trực tiếp lên carriage.
Hành trình dài – gọn chiều dài tổng: cùng hành trình nhưng ngắn gọn hơn xi lanh có ty.
Độ lặp tốt – vận hành mượt: phù hợp cơ cấu tịnh tiến, chặn – đẩy – gắp – cấp phôi.
Dải mã phong phú: bore Ø10/16/20/25/32/40; hành trình 50–2000 mm.

Xi lanh rodless Bàn trượt tích hợp RMS Airtac Ø10–Ø40 / 50–2000mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: RMS rodless slide, xy lanh tiêu chuẩn, bàn trượt, van điện từ, cút nối nhanh, ống khí, bộ xử lý khí…

RMS Series – xi lanh trượt không trục Airtac, gọn không gian, hành trình dài, bàn trượt chắc chắn.

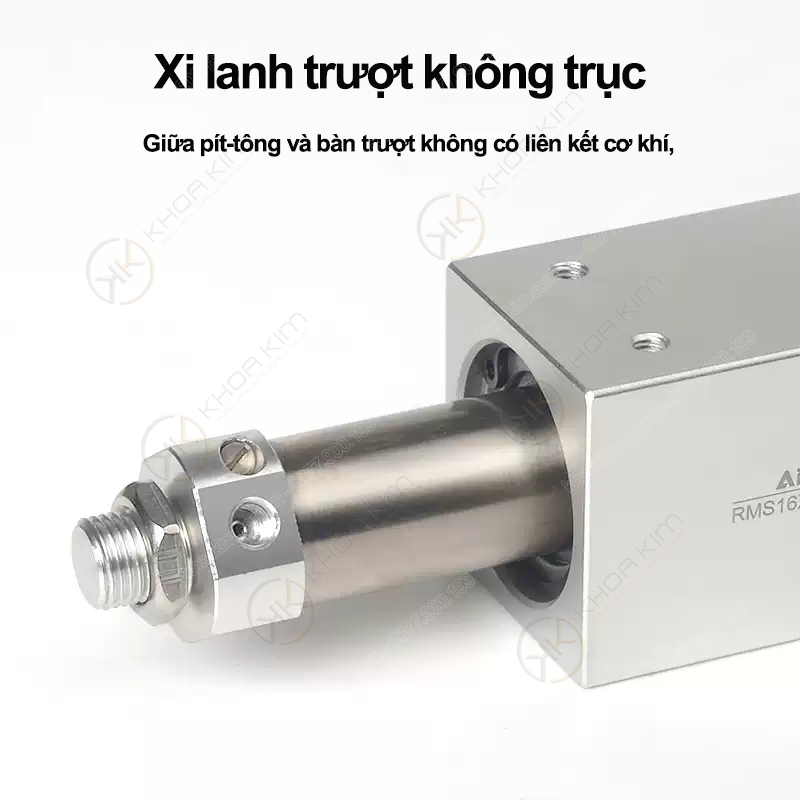

Xi lanh trượt không trục Airtac RMS là gì?

RMS Series là dòng xi lanh trượt không trục (rodless) của Airtac, trong đó lực đẩy được truyền qua cơ cấu bên trong và chuyển động ra ngoài bằng bàn trượt (carriage) tích hợp. Nhờ vậy, RMS giúp bạn đạt hành trình tịnh tiến dài mà không cần chừa không gian cho ty xi lanh. Trong các máy tự động, việc thiếu không gian lắp đặt là chuyện rất thường gặp. Nếu dùng xi lanh có ty, chiều dài tổng thể sẽ phải cộng thêm phần ty “thò ra” theo hành trình. Với RMS, xi lanh gần như giữ chiều dài gọn theo thiết kế, rất phù hợp:

Máy đóng gói, máy cấp phôi, cơ cấu đẩy – kéo tịnh tiến.
Dây chuyền gắp – đặt, trượt chuyển vị, chuyển sản phẩm theo tuyến thẳng.
Máy dán nhãn, phân loại, chặn sản phẩm, đóng mở cửa chặn khí nén.
Cụm cơ cấu yêu cầu hành trình dài 700–2000mm nhưng layout máy hạn chế.

Cấu tạo RMS & nguyên lý hoạt động rodless

Thành phần chính

Thân xi lanh: hợp kim nhôm định hình, cứng vững, tản nhiệt tốt.
Piston & gioăng kín: tạo lực đẩy, đảm bảo độ kín khí và ổn định áp suất.
Bàn trượt (carriage): điểm gá tải, bắt vít đồ gá, gá cảm biến/cữ chặn.
Cụm dẫn hướng: giúp chuyển động thẳng, giảm lắc, tăng tuổi thọ khi mang tải.
Cổng cấp khí: cấp/xả khí để tạo chuyển động tiến – lùi.

Nguyên lý hoạt động

Khi cấp khí vào khoang A, piston di chuyển theo một chiều và kéo theo cơ cấu truyền động bên trong, khiến bàn trượt di chuyển tịnh tiến trên thân xi lanh. Khi đảo chiều cấp khí sang khoang B, bàn trượt di chuyển ngược lại. Ưu điểm quan trọng: không có ty xi lanh thò ra, do đó máy gọn, tránh va chạm, giảm không gian bảo vệ an toàn và thuận tiện bố trí cơ cấu.

Vì sao RMS là lựa chọn mạnh cho cơ cấu tịnh tiến hành trình dài?

Tiết kiệm không gian: không cần chừa chiều dài cho ty.
Gá tải trực tiếp lên bàn trượt: tối ưu thiết kế đồ gá.
Hành trình đa dạng: từ 50 đến 2000 mm, phù hợp nhiều bài toán.
Ổn định khi chạy nhịp: phù hợp dây chuyền chạy liên tục.
Dễ tích hợp cảm biến/cữ chặn: thiết kế thân phù hợp lắp phụ kiện.

Gợi ý kỹ sư: Với tải lệch tâm hoặc tải lớn, hãy chọn bore lớn hơn (Ø25/Ø32/Ø40) và thiết kế đồ gá cân tải để tăng tuổi thọ dẫn hướng.

Thông số kỹ thuật (tham khảo nhanh)

Hạng mục	Giá trị/ghi chú
Series	RMS – Rodless Slide Cylinder (Airtac)
Bore (đường kính piston)	Ø10 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40
Hành trình	50 – 2000 mm (tùy bore)
Ứng dụng	Tịnh tiến, đẩy-kéo, chuyển vị, chặn sản phẩm, cấp phôi

Lưu ý: Thông số chi tiết (áp suất, tải cho phép theo mô-men, độ lặp, tốc độ khuyến nghị…) phụ thuộc từng bore và cấu hình tải. Khi cần chọn chính xác, hãy gửi: tải (kg), hành trình, tốc độ, kiểu gá, có tải lệch hay không.

Cách chọn đúng mã RMS (bore × hành trình)

Bước 1 – Chọn bore: bore càng lớn → lực đẩy lớn hơn và chịu tải tốt hơn.
Bước 2 – Chọn hành trình: theo quãng đường cần tịnh tiến (50–2000mm).
Bước 3 – Kiểm tra không gian lắp: RMS giúp gọn, nhưng vẫn cần chừa không gian cho đầu nối, ống khí và cảm biến.
Bước 4 – Xác định tải: tải lệch tâm cần lưu ý mô-men; ưu tiên bore lớn + đồ gá cân tải.
Bước 5 – Chọn phụ kiện kèm: van tiết lưu, giảm chấn, cảm biến hành trình, bộ FRL lọc khí để tăng độ bền.

Bảng mã sản phẩm đầy đủ – Airtac RMS Series

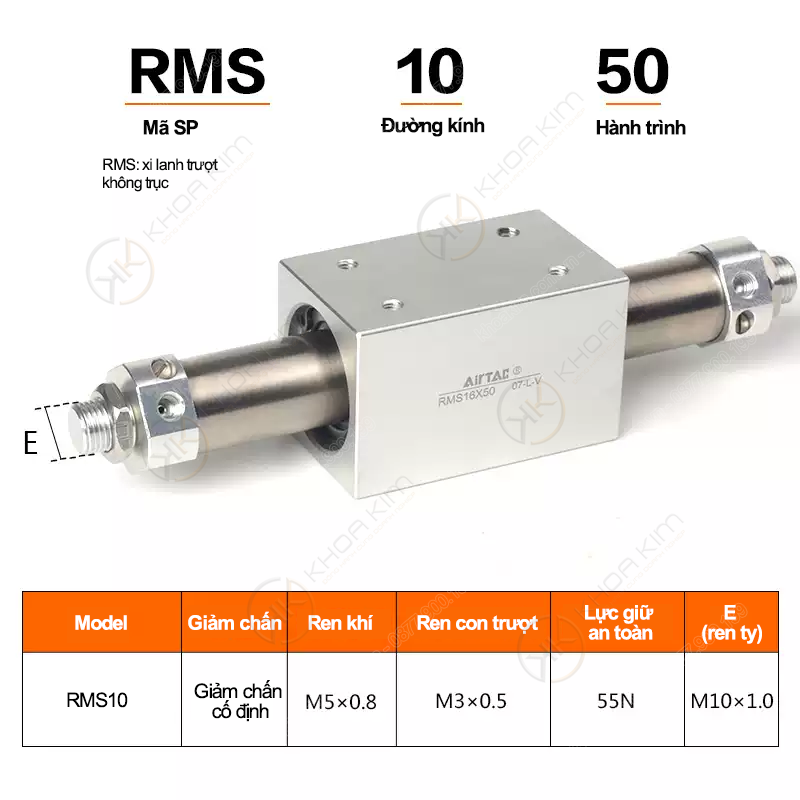

Mã RMS được hiểu theo cấu trúc: RMS[ĐK piston]X[Hành trình] (mm).

RMS10 (Ø10)

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS10X50	50	Cơ cấu nhỏ, tải nhẹ, máy gọn
RMS10X100	100	Tịnh tiến ngắn, chặn/đẩy sản phẩm nhỏ
RMS10X150	150	Cấp phôi nhỏ, cơ cấu trượt mini
RMS10X200	200	Tịnh tiến 200mm, tải nhẹ
RMS10X250	250	Ứng dụng cần hành trình dài hơn
RMS10X300	300	Cơ cấu mini hành trình 300mm

RMS16 (Ø16)

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS16X50	50	Tải nhẹ–trung bình, trượt ngắn
RMS16X100	100	Cơ cấu đẩy/chặn, cấp phôi
RMS16X150	150	Tịnh tiến, gá đồ gá nhỏ
RMS16X200	200	Máy tự động gọn
RMS16X250	250	Hành trình trung
RMS16X300	300	Tải trung, trượt 300
RMS16X350	350	Tịnh tiến tuyến tính
RMS16X400	400	Cơ cấu đẩy dài
RMS16X450	450	Cấp phôi/ chuyển vị
RMS16X500	500	Trượt 500, máy gọn
RMS16X600	600	Chuyển vị 600
RMS16X700	700	Hành trình dài
RMS16X750	750	Tịnh tiến dài
RMS16X800	800	Cơ cấu trượt 800
RMS16X900	900	Ứng dụng cần tiết kiệm không gian
RMS16X1000	1000	Trượt 1m
RMS16X1100	1100	Tuyến tính dài
RMS16X1200	1200	Trượt 1.2m

RMS20 (Ø20)

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS20X50	50	Tải trung, trượt ngắn
RMS20X100	100	Đẩy/chặn, gắp–đặt
RMS20X150	150	Tịnh tiến 150
RMS20X200	200	Tịnh tiến trung
RMS20X250	250	Trượt 250
RMS20X300	300	Tải trung
RMS20X350	350	Cơ cấu trượt
RMS20X400	400	Trượt 400
RMS20X450	450	Tuyến tính
RMS20X500	500	Trượt 500
RMS20X600	600	Chuyển vị 600
RMS20X700	700	Hành trình dài
RMS20X750	750	Trượt dài
RMS20X800	800	Trượt 800
RMS20X900	900	Trượt 900
RMS20X1000	1000	Trượt 1m
RMS20X1100	1100	Tuyến tính dài
RMS20X1200	1200	Trượt 1.2m
RMS20X1300	1300	Trượt 1.3m
RMS20X1400	1400	Trượt 1.4m
RMS20X1500	1500	Trượt 1.5m

RMS25 (Ø25)

RMS25 thường dùng khi tải lớn hơn, hành trình dài; phù hợp cơ cấu đẩy sản phẩm nặng, bàn trượt mang đồ gá.

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS25X50	50	Tải lớn, hành trình ngắn
RMS25X100	100	Đẩy/chặn tải nặng
RMS25X150	150	Tuyến tính 150
RMS25X200	200	Trượt 200
RMS25X250	250	Trượt 250
RMS25X300	300	Trượt 300
RMS25X350	350	Tịnh tiến 350
RMS25X400	400	Tịnh tiến 400
RMS25X450	450	Tịnh tiến 450
RMS25X500	500	Trượt 500
RMS25X600	600	Trượt 600
RMS25X700	700	Trượt 700
RMS25X750	750	Trượt 750
RMS25X800	800	Trượt 800
RMS25X900	900	Trượt 900
RMS25X1000	1000	Trượt 1m
RMS25X1100	1100	Trượt 1.1m
RMS25X1200	1200	Trượt 1.2m
RMS25X1300	1300	Trượt 1.3m
RMS25X1400	1400	Trượt 1.4m
RMS25X1500	1500	Trượt 1.5m
RMS25X1600	1600	Trượt 1.6m
RMS25X1700	1700	Trượt 1.7m
RMS25X1800	1800	Trượt 1.8m
RMS25X1900	1900	Trượt 1.9m
RMS25X2000	2000	Trượt 2m

RMS32 (Ø32)

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS32X50	50	Tải nặng, trượt ngắn
RMS32X100	100	Đẩy tải lớn
RMS32X150	150	Trượt 150
RMS32X200	200	Trượt 200
RMS32X250	250	Trượt 250
RMS32X300	300	Trượt 300
RMS32X350	350	Trượt 350
RMS32X400	400	Trượt 400
RMS32X450	450	Trượt 450
RMS32X500	500	Trượt 500
RMS32X600	600	Trượt 600
RMS32X700	700	Trượt 700
RMS32X750	750	Trượt 750
RMS32X800	800	Trượt 800
RMS32X900	900	Trượt 900
RMS32X1000	1000	Trượt 1m
RMS32X1100	1100	Trượt 1.1m
RMS32X1200	1200	Trượt 1.2m
RMS32X1300	1300	Trượt 1.3m
RMS32X1400	1400	Trượt 1.4m
RMS32X1500	1500	Trượt 1.5m
RMS32X1600	1600	Trượt 1.6m
RMS32X1700	1700	Trượt 1.7m
RMS32X1800	1800	Trượt 1.8m
RMS32X1900	1900	Trượt 1.9m
RMS32X2000	2000	Trượt 2m

RMS40 (Ø40)

Mã	Hành trình (mm)	Gợi ý ứng dụng
RMS40X50	50	Tải nặng, lực lớn
RMS40X100	100	Đẩy tải nặng
RMS40X150	150	Trượt 150
RMS40X200	200	Trượt 200
RMS40X250	250	Trượt 250
RMS40X300	300	Trượt 300
RMS40X350	350	Trượt 350
RMS40X400	400	Trượt 400
RMS40X450	450	Trượt 450
RMS40X500	500	Trượt 500
RMS40X600	600	Trượt 600
RMS40X700	700	Trượt 700
RMS40X750	750	Trượt 750
RMS40X800	800	Trượt 800
RMS40X900	900	Trượt 900
RMS40X1000	1000	Trượt 1m
RMS40X1100	1100	Trượt 1.1m
RMS40X1200	1200	Trượt 1.2m
RMS40X1300	1300	Trượt 1.3m
RMS40X1400	1400	Trượt 1.4m
RMS40X1500	1500	Trượt 1.5m
RMS40X1600	1600	Trượt 1.6m
RMS40X1700	1700	Trượt 1.7m
RMS40X1800	1800	Trượt 1.8m
RMS40X1900	1900	Trượt 1.9m
RMS40X2000	2000	Trượt 2m

Ứng dụng tiêu biểu của xi lanh rodless RMS

Đẩy sản phẩm trên băng tải, chặn sản phẩm, chuyển làn, phân loại.
Cấp phôi trong máy lắp ráp, đưa sản phẩm vào/ra vị trí gia công.
Trượt chuyển vị trong máy đóng gói, máy dán nhãn, máy chiết.
Cơ cấu kéo/đẩy tịnh tiến hành trình dài trong layout máy hạn chế.

Câu hỏi thường gặp (FAQ)

RMS khác gì so với xi lanh có ty?

RMS là xi lanh không trục, không có ty thò ra theo hành trình nên tiết kiệm không gian. Bàn trượt cho phép gá tải trực tiếp, phù hợp hành trình dài.

Chọn bore nào để tránh lắc khi mang tải?

Nếu tải lớn hoặc lệch tâm, nên chọn bore lớn hơn (Ø25/Ø32/Ø40) và thiết kế đồ gá cân tải. Với hành trình dài, ưu tiên hệ dẫn hướng tốt và tốc độ hợp lý.

Có cần FRL và van tiết lưu không?

Khuyến nghị có lọc – điều áp (FRL) để khí sạch, ổn định áp; dùng van tiết lưu để chỉnh tốc độ và giảm giật, giúp tăng tuổi thọ gioăng và dẫn hướng.
