Tính năng nổi bật:

Xi lanh RMH – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt không trục (Rodless Slide Cylinder) cao cấp, được thiết kế nhằm tối ưu không gian lắp đặt theo chiều dài và đáp ứng các ứng dụng yêu cầu hành trình dài. Với cơ cấu truyền động không trục kết hợp bàn trượt dẫn hướng ổn định, xi lanh RMH Airtac giúp chuyển động tuyến tính mượt mà, giảm rung lắc và cho phép gắn tải trực tiếp lên bàn trượt, từ đó nâng cao hiệu suất làm việc và độ chính xác trong quá trình vận hành.

Dòng RMH Series đặc biệt phù hợp cho các hệ thống tự động hóa có không gian hạn chế nhưng yêu cầu hành trình lớn như dây chuyền chuyển phôi, cấp liệu, đẩy – kéo sản phẩm hoặc các cơ cấu phân loại. Sản phẩm có đa dạng kích thước đường kính từ Ø10 đến Ø25 cùng nhiều tùy chọn hành trình dài lên đến 800mm, giúp linh hoạt lựa chọn theo từng yêu cầu kỹ thuật cụ thể. Nhờ thiết kế không trục, xi lanh RMH giúp giảm chiều dài tổng thể của hệ thống so với xi lanh truyền thống, đồng thời vẫn đảm bảo độ cứng vững, độ ổn định và độ lặp lại cao trong quá trình vận hành liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh RMH tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Tính năng nổi bật

Xi lanh RMH – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt không trục Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

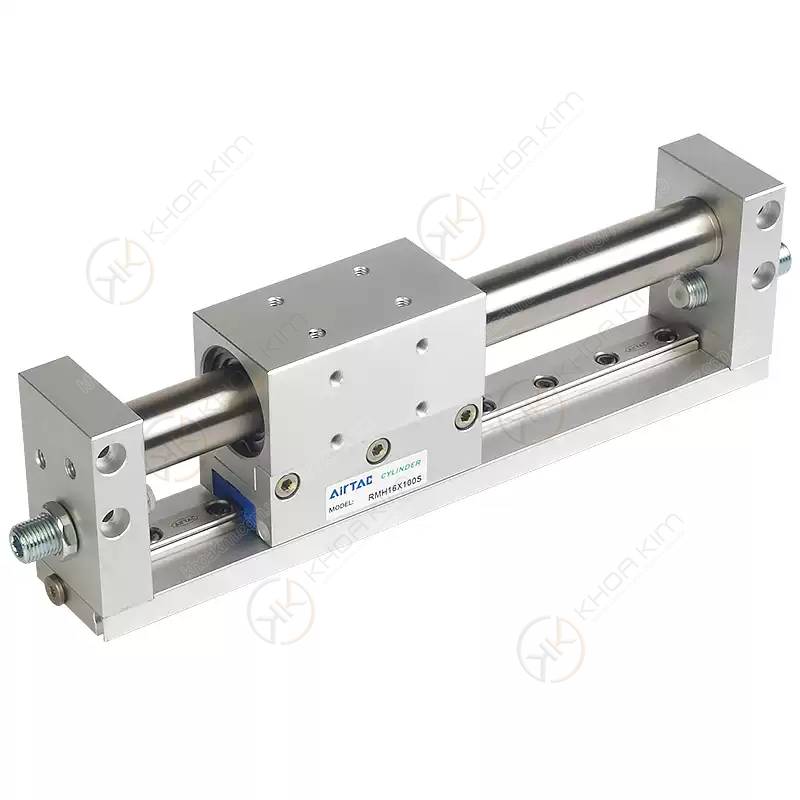

RMH Series – Xi lanh trượt không trục Airtac (Rodless Slide Cylinder)

Thiết kế không trục (rodless): tiết kiệm không gian theo chiều dài, tối ưu bố trí máy.
Bàn trượt dẫn hướng ổn định: phù hợp chuyển động tịnh tiến dài, tải phân bố đều.
Độ chính xác cao: hành trình lặp lại tốt cho cơ cấu gắp – đặt, chặn – đẩy, chuyển phôi.
Dải kích thước đa dạng: bore Ø10 / Ø16 / Ø20 / Ø25, hành trình đến 800 mm.
Ứng dụng công nghiệp: dây chuyền tự động, máy đóng gói, máy lắp ráp, cơ cấu phân loại.

Rodless Cylinder Bàn trượt dẫn hướng Ø10–Ø25 Hành trình đến 800mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp chính hãng Airtac: xi lanh, van điện từ, cút nối nhanh, ống khí, bộ xử lý khí FRL… hỗ trợ chọn mã theo tải – hành trình – tốc độ.

RMH Series – xi lanh trượt không trục Airtac, gọn chiều dài, hành trình dài, dẫn hướng ổn định.

Xi lanh trượt không trục RMH Airtac là gì?

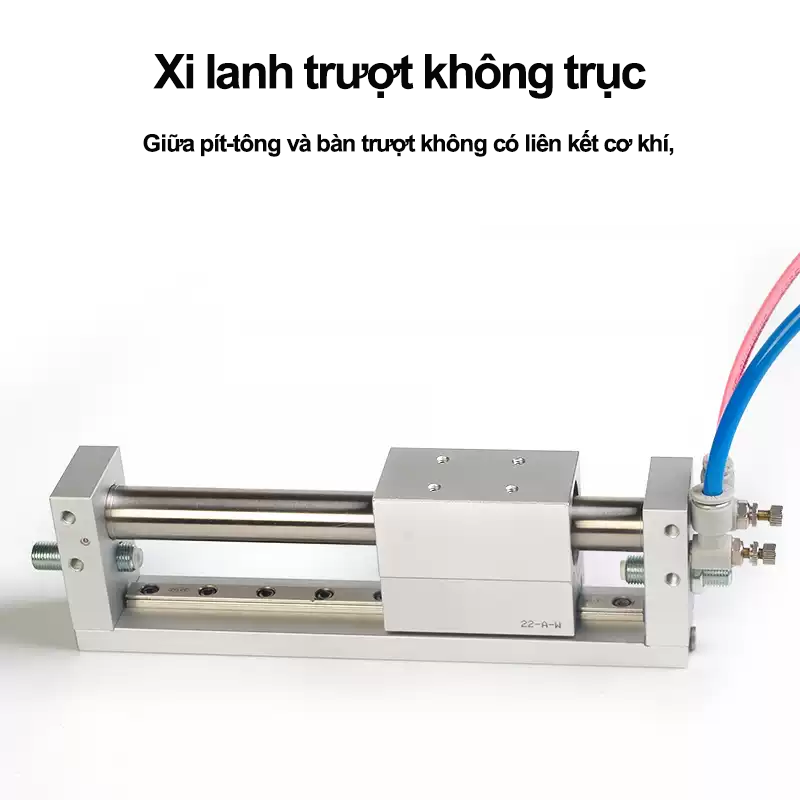

Xi lanh trượt không trục RMH Airtac (rodless slide cylinder) là dạng xi lanh khí nén tạo chuyển động tịnh tiến mà không dùng ty (rod) thò ra ngoài. Thay vì ty truyền thống, RMH truyền lực trực tiếp lên bàn trượt chạy dọc thân xi lanh, nhờ đó:

Tiết kiệm không gian lắp đặt: đặc biệt hiệu quả khi hành trình dài nhưng máy bị giới hạn chiều dài.
Độ ổn định cao: bàn trượt + dẫn hướng giúp giảm rung, tăng độ chính xác định vị.
Dễ gá lắp cơ cấu tải: bàn trượt có thể bắt đồ gá, bàn kẹp, gá gắp, plate chuyển phôi…

Trong thực tế, RMH thường dùng cho các cơ cấu chuyển phôi, kéo – đẩy sản phẩm, dịch chuyển bàn kẹp, trượt phân loại, hoặc lắp trên robot/giàn trượt khí nén cần hành trình dài.

Cấu tạo & nguyên lý hoạt động

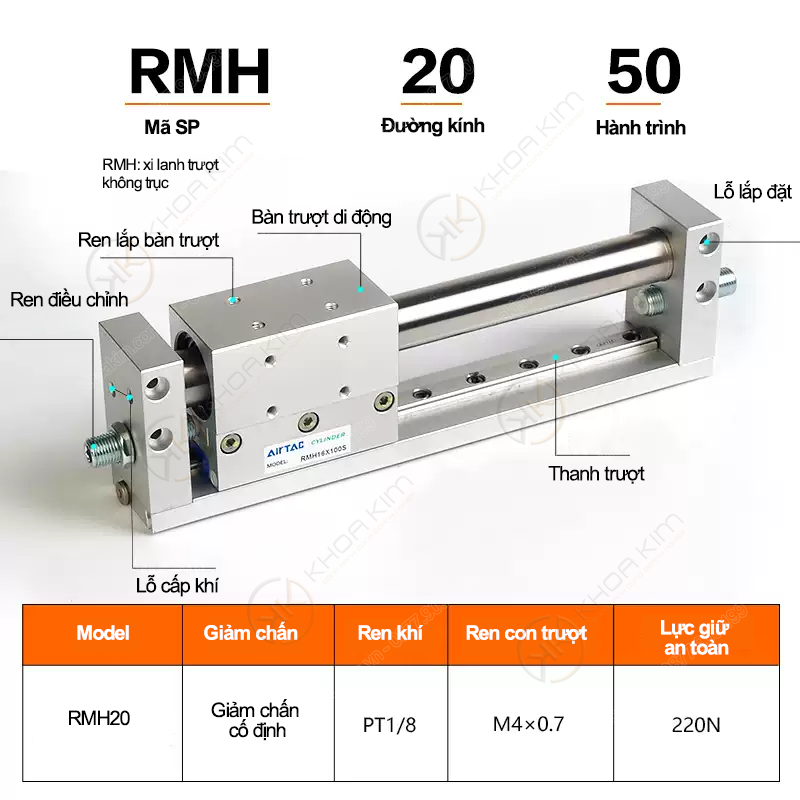

Thành phần chính

Thân xi lanh: nhôm định hình/nhôm xử lý bề mặt, vừa bền vừa nhẹ.
Piston & phớt làm kín: đảm bảo kín khí, giảm rò rỉ, tăng hiệu suất.
Bàn trượt (carriage): truyền lực ra ngoài, là nơi gá tải.
Cụm dẫn hướng: giúp bàn trượt chạy thẳng, chống lắc khi tải lệch.
Cổng khí & cảm biến: dễ gắn fitting, có thể lắp sensor hành trình theo ứng dụng.

Nguyên lý hoạt động

Khi cấp khí vào một đầu, piston di chuyển trong thân xi lanh. Chuyển động piston được truyền ra ngoài thông qua cơ cấu liên kết (đi kèm bàn trượt), tạo chuyển động tịnh tiến cho bàn trượt. Đảo chiều cấp khí sẽ làm bàn trượt chạy về hướng ngược lại. Nhờ dẫn hướng, bàn trượt di chuyển ổn định trên hành trình dài và phù hợp các cơ cấu cần độ chính xác lặp lại tốt.

Vì sao nên chọn RMH cho cơ cấu trượt dài?

Gọn không gian: không có ty thò ra, phù hợp máy bị giới hạn chiều dài.
Hành trình dài: dễ triển khai tới 800 mm trong danh mục mã của bạn.
Ổn định tải: bàn trượt + dẫn hướng giúp giảm rung lắc và sai số.
Thi công nhanh: dễ gá lắp bàn gá, plate, cơ cấu kẹp, cơ cấu gắp.
Dễ bảo trì: hệ chuẩn công nghiệp, thay thế theo đúng mã RMHxxX…

Mẹo kỹ sư: Nếu tải bị lệch tâm hoặc cần độ cứng vững cao, ưu tiên chọn bore lớn hơn (Ø20/Ø25) hoặc tối ưu đồ gá để giảm moment lên bàn trượt.

Thông số kỹ thuật chính (tham khảo)

Thông số	Giá trị/ghi chú
Loại xi lanh	Rodless + bàn trượt dẫn hướng (RMH)
Đường kính piston (bore)	Ø10 / Ø16 / Ø20 / Ø25
Hành trình	40 – 800 mm (tùy mã)
Ứng dụng	Trượt chuyển phôi, kéo-đẩy, bàn gá, phân loại, gắp đặt
Gợi ý hệ khí	Khí sạch, khuyến nghị FRL + kiểm soát tốc độ bằng van tiết lưu

Lưu ý: Khi chọn xi lanh trượt không trục, ngoài bore/hành trình cần cân nhắc tốc độ, tải, tải lệch tâm, moment và vị trí gá cảm biến. Nếu bạn gửi tải (kg), tốc độ (mm/s) và kiểu gá, kỹ sư có thể tư vấn chọn bore tối ưu.

Cách chọn mã RMH đúng bài toán (bore – hành trình – tải)

Chọn bore (Ø10/Ø16/Ø20/Ø25): bore càng lớn → lực đẩy càng mạnh và chịu tải/moment tốt hơn.
Chọn hành trình: lấy hành trình làm việc + phần dự trù (gá kẹp, giảm chấn, sai số lắp đặt).
Tải & tải lệch: nếu tải gắn lệch tâm, cần giảm moment bằng cách đưa trọng tâm gần bàn trượt hoặc tăng bore.
Tốc độ: dùng van tiết lưu để kiểm soát tốc độ, tránh đập cuối hành trình khi chạy nhanh.
Môi trường: bụi/ẩm/dầu… nên cân nhắc che chắn, bảo vệ bề mặt trượt và bảo trì định kỳ.

Bảng mã sản phẩm đầy đủ – Xi lanh trượt không trục RMH Airtac

Danh sách dưới đây đã tổng hợp đầy đủ các mã bạn cung cấp, chia theo bore để dễ tra cứu.

RMH10 (Ø10)

Model	Hành trình (mm)	Gợi ý ứng dụng
RMH10X250S	250	Thiết bị nhỏ, chuyển phôi nhẹ, cơ cấu mini
RMH10X300S	300	Trượt dài hơn cho thiết bị gọn

RMH16 (Ø16)

Model	Hành trình (mm)	Gợi ý ứng dụng
RMH16X50S	50	Cơ cấu chặn/kẹp ngắn
RMH16X100S	100	Trượt ngắn – trung
RMH16X150S	150	Chuyển phôi, gắp đặt
RMH16X200S	200	Trượt trung bình, gọn máy
RMH16X250S	250	Trượt dài, bố trí tủ máy
RMH16X300S	300	Bàn trượt chuyển phôi
RMH16X350S	350	Cơ cấu phân loại
RMH16X400S	400	Chuyển động dài – ổn định
RMH16X450S	450	Bố trí trượt dài trong máy
RMH16X500S	500	Trượt dài cho cơ cấu tải vừa

RMH20 (Ø20)

Model	Hành trình (mm)	Gợi ý ứng dụng
RMH20X40S	40	Chặn/đẩy ngắn
RMH20X50S	50	Cơ cấu ngắn – tải vừa
RMH20X100S	100	Trượt trung – tải vừa
RMH20X150S	150	Gắp đặt, chuyển phôi
RMH20X200S	200	Bàn trượt máy tự động
RMH20X250S	250	Trượt dài ổn định
RMH20X300S	300	Cơ cấu phân loại – chuyển phôi
RMH20X350S	350	Chuyển động dài – tải vừa
RMH20X400S	400	Bàn trượt dài trong máy
RMH20X450S	450	Chuyển phôi, đẩy sản phẩm
RMH20X500S	500	Trượt dài, tải vừa – lớn
RMH20X600S	600	Hành trình dài, tiết kiệm không gian
RMH20X700S	700	Dây chuyền chuyển phôi dài
RMH20X750S	750	Trượt rất dài, cần tối ưu đồ gá
RMH20X800S	800	Ứng dụng hành trình cực dài

RMH25 (Ø25)

Model	Hành trình (mm)	Gợi ý ứng dụng
RMH25X50S	50	Tải lớn hơn, hành trình ngắn
RMH25X100S	100	Trượt trung – tải lớn hơn
RMH25X150S	150	Cơ cấu đẩy/kéo tải nặng
RMH25X200S	200	Bàn trượt tải lớn
RMH25X250S	250	Trượt dài, tải lớn
RMH25X300S	300	Chuyển phôi nặng
RMH25X350S	350	Ứng dụng moment cao
RMH25X400S	400	Trượt dài ổn định, tải lớn
RMH25X450S	450	Chuyển động dài trong máy
RMH25X500S	500	Hành trình dài, tải lớn
RMH25X600S	600	Dây chuyền dài, tải lớn
RMH25X700S	700	Trượt rất dài – tối ưu đồ gá
RMH25X750S	750	Ứng dụng hành trình cực dài
RMH25X800S	800	Trượt cực dài, tải lớn

Ứng dụng tiêu biểu của xi lanh trượt không trục RMH

Chuyển phôi theo tuyến thẳng dài trong máy lắp ráp/đóng gói.
Cơ cấu chặn – đẩy – phân loại sản phẩm, đẩy hàng ra băng tải.
Bàn trượt gắp đặt, di chuyển cụm kẹp, di chuyển đầu gắp.
Máy dán nhãn, máy chiết rót, máy in – cắt, cơ cấu cấp phôi.

Câu hỏi thường gặp (FAQ)

RMH khác gì xi lanh có ty truyền thống?

RMH là xi lanh không trục, không có ty thò ra nên tiết kiệm chiều dài lắp đặt, đặc biệt hiệu quả với hành trình dài. Bàn trượt có dẫn hướng giúp chuyển động ổn định hơn trong nhiều bài toán.

Chọn Ø16 hay Ø20 khi tải lệch?

Nếu tải gắn lệch tâm hoặc có moment, thường nên chọn bore lớn hơn (Ø20/Ø25) hoặc thiết kế đồ gá đưa trọng tâm gần bàn trượt. Gửi tải + khoảng lệch để kỹ sư tư vấn nhanh.

Có cần FRL và van tiết lưu không?

Khuyến nghị có. FRL giúp khí sạch và ổn định áp, còn van tiết lưu giúp kiểm soát tốc độ, tránh đập cuối hành trình khi chạy nhanh – nhất là với hành trình 600–800 mm.
