Tính năng nổi bật:

Xi lanh QCK – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh kẹp xoay (Rotary Clamp Cylinder) tích hợp hai chức năng trong cùng một cơ cấu: xoay và kẹp, giúp tối ưu không gian lắp đặt và rút ngắn thời gian chu kỳ trong hệ thống tự động hóa. Với thiết kế thông minh, xi lanh QCK Airtac cho phép tay kẹp xoay để tránh vật cản hoặc định vị trước, sau đó thực hiện thao tác kẹp chặt chi tiết, đặc biệt phù hợp cho các ứng dụng jig – đồ gá, lắp ráp, đóng gói và robot gắp – đặt.

Dòng QCK Series nổi bật với khả năng vận hành nhanh, ổn định và độ lặp lại cao, giúp tăng hiệu suất sản xuất và giảm sai lệch trong quá trình gia công. Sản phẩm có dải kích thước đa dạng từ Ø12 đến Ø63 cùng nhiều tùy chọn hành trình 10/20/30/50 mm, đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau. Ngoài ra, xi lanh QCK còn có hai hướng xoay (trái và phải), giúp dễ dàng lựa chọn theo bố trí layout máy, đồng thời hỗ trợ các phiên bản tùy chọn để lắp cảm biến hoặc tích hợp vào hệ thống điều khiển tự động.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, đảm bảo tuổi thọ lâu dài và giảm chi phí bảo trì. Khi lựa chọn xi lanh QCK tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

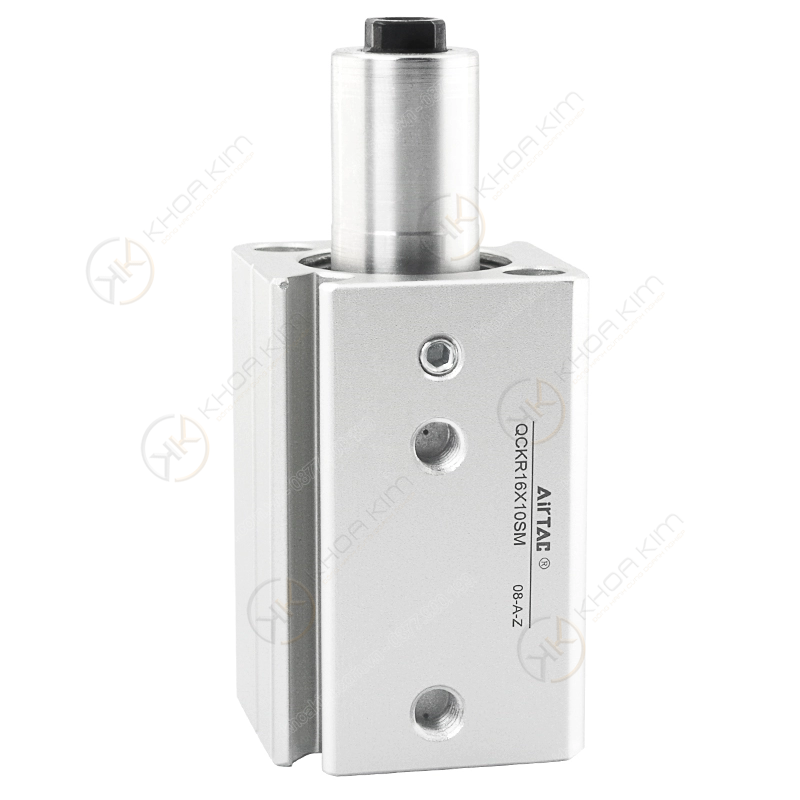

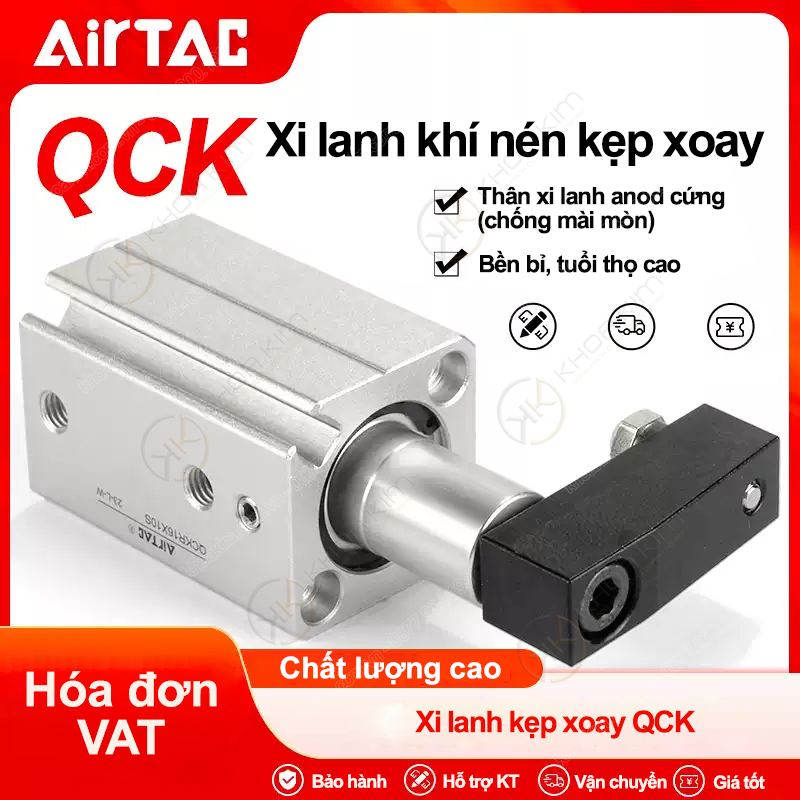

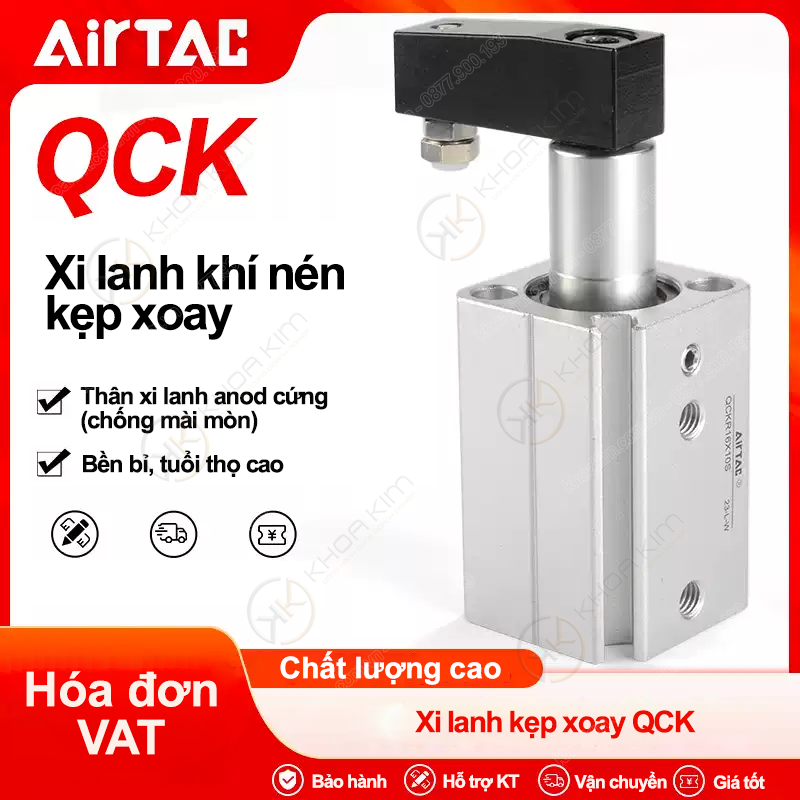

Xi lanh QCK – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh xoay Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

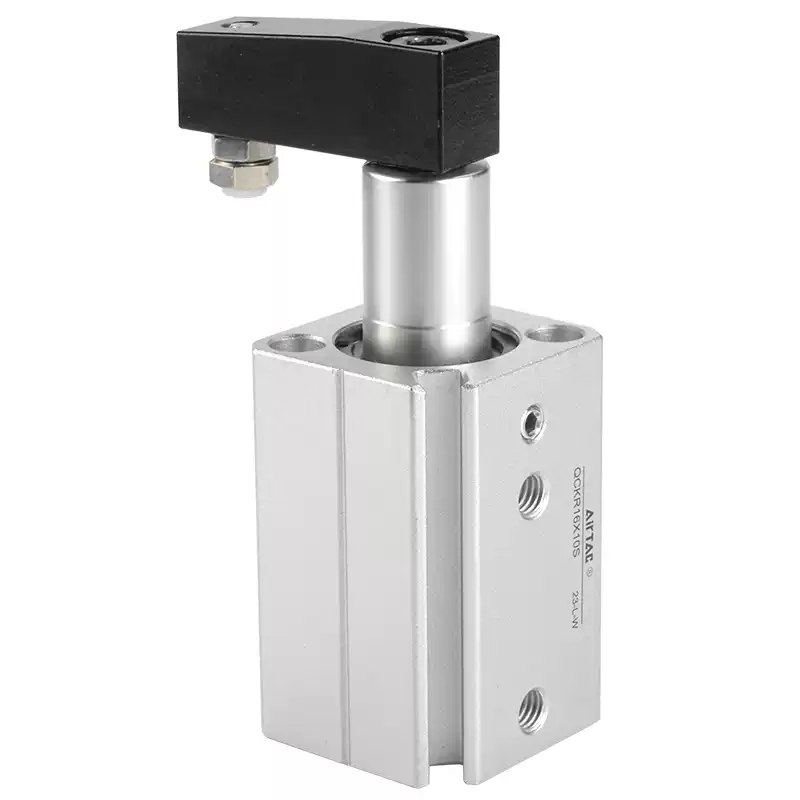

QCK Series – Xi lanh kẹp xoay Airtac (Rotary Clamp Cylinder)

Kẹp + xoay trong một cơ cấu: hành trình kẹp ngắn, thao tác nhanh, tiết kiệm không gian.
Tối ưu cho đồ gá tự động: gá kẹp chi tiết, định vị, chặn – giữ trong dây chuyền.
Đa dạng đường kính & hành trình: Ø12–Ø63, stroke 10/20/30/50 mm.
Hai hướng xoay: QCKL (xoay trái) và QCKR (xoay phải) – dễ chọn theo layout máy.
Có bản S & SM: nhiều lựa chọn theo yêu cầu lắp cảm biến/đồ gá (tùy cấu hình của nhà máy).

Xi lanh kẹp xoay Airtac QCK QCKL / QCKR Ø12–Ø63 10 / 20 / 30 / 50 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh Airtac chính hãng: xi lanh tiêu chuẩn, compact, kẹp xoay QCK, kẹp song song, kẹp góc, van điện từ, cút nối nhanh, ống khí PU/PA…

QCK Series – xi lanh kẹp xoay Airtac: kẹp nhanh, xoay gọn, tối ưu đồ gá tự động.

Xi lanh kẹp xoay QCK Airtac là gì?

Xi lanh kẹp xoay QCK Airtac (Rotary Clamp Cylinder) là cơ cấu khí nén tích hợp hai chuyển động: xoay để “né” vật cản/đường cấp phôi và kẹp để giữ chặt chi tiết trong quá trình gia công hoặc lắp ráp. Đây là lựa chọn rất phổ biến trong đồ gá tự động vì giúp tối ưu không gian và rút ngắn thời gian chu kỳ. Khi khí nén được cấp, tay kẹp sẽ xoay vào vị trí và sau đó hạ xuống kẹp (hoặc ngược lại tùy thiết kế cơ cấu), giúp hạn chế va chạm, tránh cấn phôi, và tăng độ ổn định cho hệ thống gá kẹp. Dòng QCK thường được triển khai trong:

Jig gá kẹp chi tiết, bàn lắp ráp, trạm định vị trong dây chuyền tự động.
Máy hàn, máy bắn vít, máy ép, máy đóng gói cần chặn – kẹp theo chu trình.
Robot gắp đặt và cơ cấu cấp phôi cần “xoay né” trước khi kẹp.

Cấu tạo & nguyên lý kẹp xoay (rotary clamp)

Cấu tạo chính

Thân xi lanh: hợp kim nhôm/kim loại xử lý bề mặt – cứng vững, tản nhiệt tốt.
Piston & ty: chuyển đổi lực khí nén thành chuyển động kẹp.
Cơ cấu cam/đường dẫn xoắn: tạo chuyển động xoay khi piston dịch chuyển.
Bạc dẫn hướng: tăng độ ổn định, giảm rơ, kéo dài tuổi thọ.
Phần tay kẹp (clamp arm): gắn đồ gá/đầu kẹp theo nhu cầu thực tế.
Vòng đệm làm kín: hạn chế rò khí, đảm bảo lực kẹp ổn định.

Nguyên lý hoạt động

Khi cấp khí nén, piston dịch chuyển trong thân xi lanh. Thông qua cơ cấu cam/đường dẫn, chuyển động tịnh tiến được biến đổi thành chuyển động xoay của tay kẹp. Sau đó tay kẹp đi vào vị trí và thực hiện hành trình kẹp để giữ chặt chi tiết. Việc kết hợp “xoay + kẹp” giúp tay kẹp tránh va chạm với phôi khi tiếp cận, giảm lỗi cơ khí và phù hợp cho dây chuyền chạy nhịp.

Gợi ý: Chọn đúng hướng xoay (QCKL hoặc QCKR) theo layout máy sẽ giúp đường đi tay kẹp “né” vật cản tốt hơn.

Vì sao nên dùng QCK cho đồ gá tự động?

Tối ưu không gian: gom chức năng xoay và kẹp vào một cơ cấu.
Giảm va chạm phôi: tay kẹp xoay né trước khi kẹp, phù hợp trạm cấp phôi.
Tăng tốc chu kỳ: thao tác nhanh, ổn định cho dây chuyền chạy nhịp.
Dễ thiết kế đồ gá: nhiều đường kính & hành trình kẹp; dễ chọn theo lực kẹp yêu cầu.
Chuẩn Airtac – dễ thay thế: mã hóa rõ ràng, thuận tiện bảo trì và dự phòng kho.

Thông số kỹ thuật tổng quan (tham khảo)

Hạng mục	Giá trị / mô tả
Series	QCK (Rotary Clamp)
Hướng xoay	QCKL (xoay trái) / QCKR (xoay phải)
Đường kính	Ø12 / Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63
Hành trình kẹp	10 / 20 / 30 / 50 mm (tùy mã)
Biến thể	S và SM (tùy mã/ứng dụng lắp đặt)

Lưu ý: Lực kẹp, góc xoay, kích thước lắp đặt và kiểu lỗ ren/cổng cấp khí sẽ phụ thuộc đúng model. Khi cần chọn chính xác theo đồ gá, hãy gửi mã + yêu cầu lực kẹp/góc xoay để đối chiếu.

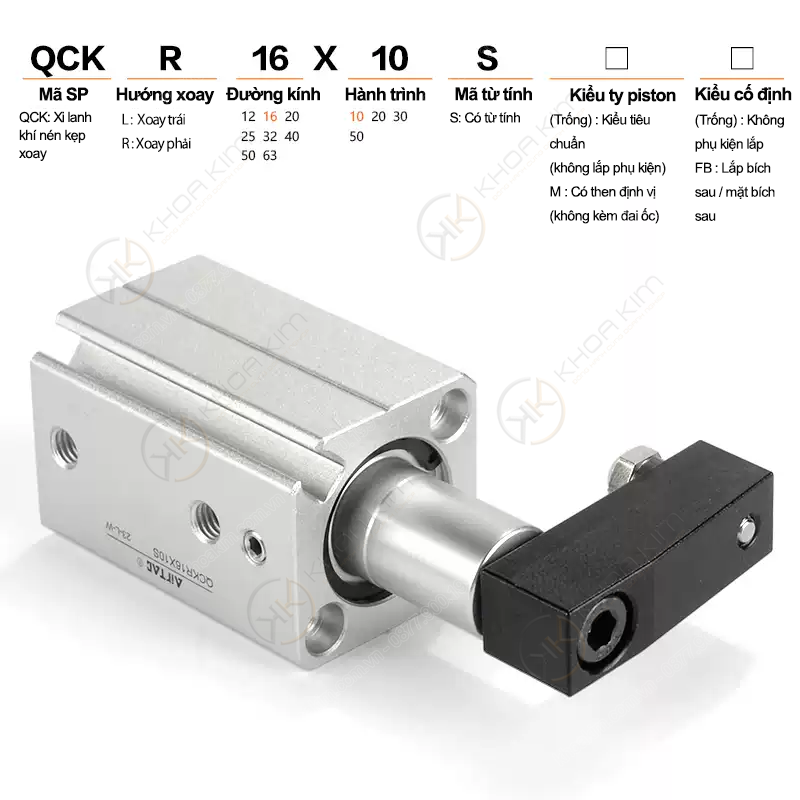

Cách đọc mã QCK (để chọn đúng hướng xoay – đường kính – hành trình)

QCKL / QCKR: L/R thể hiện hướng xoay (trái/phải) theo quy ước lắp đặt.
12 / 16 / 20 / 25 / 32 / 40 / 50 / 63: đường kính xi lanh (bore, mm) – ảnh hưởng lực kẹp.
X10 / X20 / X30 / X50: hành trình kẹp (stroke, mm) – liên quan khoảng kẹp và thiết kế đồ gá.
S hoặc SM: biến thể cấu hình (thường liên quan kiểu lắp/cảm biến/đồ gá tùy spec).

Bảng mã sản phẩm đầy đủ – Xi lanh kẹp xoay QCK Airtac

Dưới đây là toàn bộ mã bạn yêu cầu, đã chia theo hướng xoay (QCKL/QCKR) và theo biến thể S / SM để dễ copy cho web và dễ tra cứu khi báo giá.

QCKL – Bản S

Đường kính	10 mm	20 mm	30 mm	50 mm
Ø12	QCKL12X10S	QCKL12X20S	–	–
Ø16	QCKL16X10S	QCKL16X20S	QCKL16X30S	–
Ø20	QCKL20X10S	QCKL20X20S	QCKL20X30S	–
Ø25	QCKL25X10S	QCKL25X20S	QCKL25X30S	–
Ø32	QCKL32X10S	QCKL32X20S	QCKL32X30S	QCKL32X50S
Ø40	QCKL40X10S	QCKL40X20S	QCKL40X30S	QCKL40X50S
Ø50	QCKL50X10S	QCKL50X20S	QCKL50X30S	QCKL50X50S
Ø63	QCKL63X10S	QCKL63X20S	QCKL63X30S	QCKL63X50S

QCKR – Bản S

Đường kính	10 mm	20 mm	30 mm	50 mm
Ø12	QCKR12X10S	QCKR12X20S	–	–
Ø16	QCKR16X10S	QCKR16X20S	QCKR16X30S	–
Ø20	QCKR20X10S	QCKR20X20S	QCKR20X30S	–
Ø25	QCKR25X10S	QCKR25X20S	QCKR25X30S	–
Ø32	QCKR32X10S	QCKR32X20S	QCKR32X30S	QCKR32X50S
Ø40	QCKR40X10S	QCKR40X20S	QCKR40X30S	QCKR40X50S
Ø50	QCKR50X10S	QCKR50X20S	QCKR50X30S	QCKR50X50S
Ø63	QCKR63X10S	QCKR63X20S	QCKR63X30S	QCKR63X50S

QCKR – Bản SM

Đường kính	10 mm	20 mm	30 mm	50 mm
Ø12	QCKR12X10SM	QCKR12X20SM	–	–
Ø16	QCKR16X10SM	QCKR16X20SM	QCKR16X30SM	–
Ø20	QCKR20X10SM	QCKR20X20SM	QCKR20X30SM	–
Ø25	QCKR25X10SM	QCKR25X20SM	QCKR25X30SM	–
Ø32	QCKR32X10SM	QCKR32X20SM	QCKR32X30SM	QCKR32X50SM
Ø40	QCKR40X10SM	QCKR40X20SM	QCKR40X30SM	QCKR40X50SM
Ø50	QCKR50X10SM	QCKR50X20SM	QCKR50X30SM	QCKR50X50SM
Ø63	QCKR63X10SM	QCKR63X20SM	QCKR63X30SM	QCKR63X50SM

QCKL – Bản SM

Đường kính	10 mm	20 mm	30 mm	50 mm
Ø12	QCKL12X10SM	QCKL12X20SM	–	–
Ø16	QCKL16X10SM	QCKL16X20SM	QCKL16X30SM	–
Ø20	QCKL20X10SM	QCKL20X20SM	QCKL20X30SM	–
Ø25	QCKL25X10SM	QCKL25X20SM	QCKL25X30SM	–
Ø32	QCKL32X10SM	QCKL32X20SM	QCKL32X30SM	QCKL32X50SM
Ø40	QCKL40X10SM	QCKL40X20SM	QCKL40X30SM	QCKL40X50SM
Ø50	QCKL50X10SM	QCKL50X20SM	QCKL50X30SM	QCKL50X50SM
Ø63	QCKL63X10SM	QCKL63X20SM	QCKL63X30SM	QCKL63X50SM

Chọn mã QCK đúng bài toán (mẹo kỹ sư)

Chọn hướng xoay: nhìn từ phía lắp đặt, tay kẹp xoay né phôi theo trái (QCKL) hoặc phải (QCKR).
Chọn đường kính (Ø): Ø càng lớn → lực kẹp càng lớn (phù hợp phôi nặng/độ rung cao).
Chọn hành trình (X10/X20/X30/X50): đủ để kẹp chắc nhưng không dư quá (tránh tăng thời gian chu kỳ).
Chọn S hay SM: tùy yêu cầu lắp đặt/đồ gá/cảm biến trong hệ thống của bạn.

Ứng dụng tiêu biểu của xi lanh kẹp xoay QCK

Jig gá kẹp phôi gia công, trạm định vị, cơ cấu chặn phôi trong dây chuyền.
Máy hàn/ép/bắn vít: cần kẹp chắc và thao tác nhanh theo chu kỳ.
Máy đóng gói/chiết rót/dán nhãn: kẹp giữ, chặn, định vị trước khi thao tác.
Robot gắp đặt: dùng kẹp xoay để né chướng ngại khi tiếp cận phôi.

Câu hỏi thường gặp (FAQ)

QCKL và QCKR khác nhau ở điểm nào?

Khác nhau ở hướng xoay. QCKL xoay trái và QCKR xoay phải (theo quy ước lắp đặt). Chọn đúng hướng sẽ giúp tay kẹp “né phôi” tốt hơn.

Chọn Ø bao nhiêu là hợp lý?

Quy tắc nhanh: phôi càng nặng/độ rung càng cao → chọn Ø lớn hơn để tăng lực kẹp và độ ổn định. Nếu phôi nhẹ, ưu tiên Ø vừa đủ để tối ưu tốc độ chu kỳ.

S và SM khác nhau gì?

Đây là biến thể cấu hình theo series (thường liên quan kiểu lắp/cảm biến/đồ gá). Nếu bạn gửi layout máy hoặc yêu cầu lắp cảm biến, kỹ sư sẽ đối chiếu đúng mã phù hợp.
