Tính năng nổi bật:

Xi lanh PB SCB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh bút (mini pen cylinder) tác động kép, thiết kế siêu gọn, chuyên dùng cho các cơ cấu nhỏ trong hệ thống tự động hóa. Với kiểu dáng thon dài như cây bút, xi lanh PB SCB giúp tối ưu không gian lắp đặt, đặc biệt phù hợp cho tủ máy, cụm gắp – đẩy – kẹp hoặc các module có diện tích hạn chế. Sản phẩm có các đường kính phổ biến Ø10, Ø12, Ø16 cùng hành trình linh hoạt từ 5 mm đến 300 mm, đáp ứng đa dạng nhu cầu vận hành chính xác và lặp lại cao. Nhờ cấu trúc kín khí tốt, phớt chất lượng cao, xi lanh đảm bảo vận hành êm ái, hạn chế rò rỉ khí và giảm ma sát, giúp tăng tuổi thọ thiết bị. PB SCB Airtac còn được đánh giá cao về độ ổn định khi chạy liên tục, phù hợp với dây chuyền đóng gói, lắp ráp điện tử, phân loại sản phẩm hoặc cơ cấu định vị chính xác. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật tận tâm, giao hàng nhanh toàn quốc với giá cạnh tranh, mang đến giải pháp khí nén nhỏ gọn, bền bỉ và hiệu quả cho doanh nghiệp

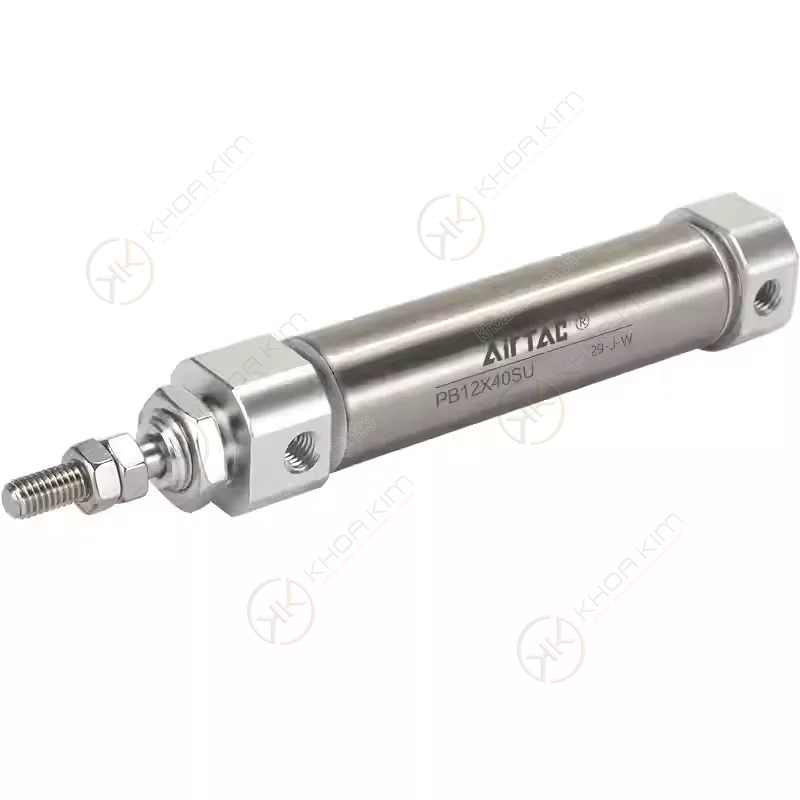

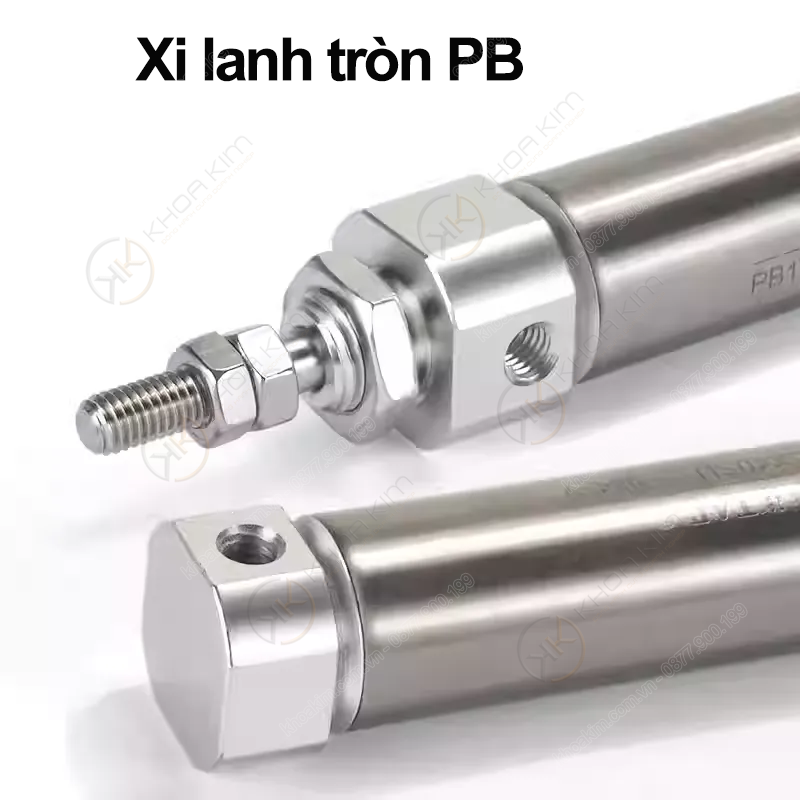

Xi lanh PB SCB – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

PB-SCB Series – Xi lanh bút Airtac (Mini Pen Cylinder) Ø10 / Ø12 / Ø16

Thiết kế “xi lanh bút” siêu gọn: tối ưu không gian, phù hợp cơ cấu nhỏ, tủ máy, cụm gắp – đẩy.
Hành trình đa dạng: 5–200 mm (Ø10/Ø12), 5–300 mm (Ø16) – dễ chọn đúng bài toán.
Chạy êm – ổn định: phù hợp máy chạy nhịp, thao tác lặp lại liên tục.
Dễ lắp – dễ thay: tiêu chuẩn công nghiệp, phổ biến trong tự động hóa.
Ứng dụng rộng: chặn sản phẩm, đẩy phôi, gạt, kẹp nhẹ, định vị, đóng mở cơ cấu nhỏ.

Xi lanh bút Airtac PB-SCB Ø10 · Ø12 · Ø16 Hành trình 5–300

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Phân phối Airtac: van điện từ, xi lanh, cút nối nhanh, ống khí PU/PA/PE, bộ xử lý khí (lọc – điều áp – bôi trơn) cho dây chuyền tự động.

PB-SCB – xi lanh bút Airtac nhỏ gọn, hành trình đa dạng, phù hợp cơ cấu tự động hóa kích thước nhỏ.

Xi lanh bút PB-SCB Airtac là gì?

Xi lanh bút PB-SCB Airtac (mini pen cylinder) là dòng xi lanh khí nén có thiết kế thon dài như cây bút, chuyên dùng cho các cơ cấu nhỏ gọn trong máy tự động. Với ưu điểm tiết kiệm không gian, hành trình đa dạng và vận hành ổn định, PB-SCB thường được lựa chọn cho các thao tác như: đẩy – gạt – chặn – định vị – kẹp nhẹ. Trong thực tế nhà máy, PB-SCB xuất hiện nhiều ở: dây chuyền đóng gói, máy dán nhãn, máy phân loại, jig gá lắp ráp, thiết bị điện tử, cơ cấu chặn sản phẩm trên băng tải hoặc các mô-đun thao tác nhỏ cần độ lặp lại cao. Điểm mạnh của PB-SCB không nằm ở “lực đẩy cực lớn”, mà ở sự gọn – bền – dễ lắp – chạy nhịp ổn định cho các bài toán cơ khí tinh gọn, nơi mỗi milimet không gian đều quan trọng.

Cấu tạo & nguyên lý hoạt động PB-SCB

Thành phần chính

Thân xi lanh: dạng ống thon dài, tối ưu không gian lắp đặt.
Piston & ty: chuyển động tịnh tiến tạo lực đẩy/kéo.
Phớt làm kín: đảm bảo kín khí, giữ lực ổn định theo thời gian.
Cổng khí: cấp/xả khí nén để điều khiển hành trình.
Phụ kiện gá lắp: tùy nhu cầu có thể chọn kiểu gá phù hợp cơ cấu.

Nguyên lý vận hành

Khi cấp khí vào buồng làm việc, áp suất khí tác dụng lên piston tạo lực, đẩy ty xi lanh tiến ra. Khi đảo chiều cấp/xả, ty sẽ lùi về. PB-SCB phù hợp cho các chu trình điều khiển nhanh, lặp lại liên tục.

Mẹo kỹ sư: để chạy êm và tăng tuổi thọ, nên dùng khí sạch qua lọc – điều áp, cài áp phù hợp tải và hạn chế va đập cơ khí ở cuối hành trình.

Vì sao nên chọn xi lanh bút Airtac PB-SCB?

Siêu gọn: phù hợp máy nhỏ, cụm jig, cụm gắp và tủ máy chật.
Hành trình đa dạng: dễ khớp bài toán chặn/đẩy theo khoảng cách thực tế.
Chạy ổn định: lặp lại tốt trong các chu kỳ thao tác nhanh.
Dễ thay thế: series phổ biến, mã rõ ràng, thuận tiện dự phòng kho.
Chi phí hiệu quả: tối ưu giữa độ bền – hiệu suất – giá thành.

Thông số kỹ thuật tổng quan (theo ứng dụng)

Thông số	Giải thích
Dòng sản phẩm	PB-SCB (xi lanh bút)
Đường kính (bore)	Ø10 / Ø12 / Ø16
Hành trình	5–200 mm (Ø10/Ø12), 5–300 mm (Ø16)
Ứng dụng	Chặn – đẩy – gạt – định vị – kẹp nhẹ
Khuyến nghị hệ khí	Khí sạch qua FR/FRL, áp phù hợp tải để tăng tuổi thọ

Lưu ý: Thông số chi tiết (áp suất, lực lý thuyết theo bore/áp, vật liệu seal, ren cổng khí…) phụ thuộc đúng datasheet PB-SCB. Nếu bạn cần mình có thể bổ sung “bảng lực đẩy theo áp” theo công thức kỹ thuật để tư vấn chọn bore nhanh.

Cách chọn đúng mã PB-SCB theo bài toán

Bước 1 – Chọn đường kính Ø10 / Ø12 / Ø16: Ø càng lớn → lực càng tăng (với cùng áp suất).
Bước 2 – Chọn hành trình (X): đúng khoảng cách cần đẩy/gạt/chặn (5–300 mm).
Bước 3 – Kiểm tra không gian lắp: xi lanh bút rất gọn nhưng vẫn cần chừa hành trình tiến ra.
Bước 4 – Tối ưu độ bền: tránh để ty chịu lệch tải; nếu có lệch, thêm dẫn hướng hoặc cơ cấu trượt.
Bước 5 – Chọn van điều khiển: thường dùng van 5/2 (đảo chiều) kết hợp tiết lưu để chỉnh tốc độ.

Mẹo: Nếu máy chạy nhịp nhanh, hãy dùng thêm tiết lưu một chiều để chỉnh tốc độ và hạn chế “đập cuối hành trình”.

Bảng mã sản phẩm đầy đủ – Xi lanh bút Airtac PB-SCB

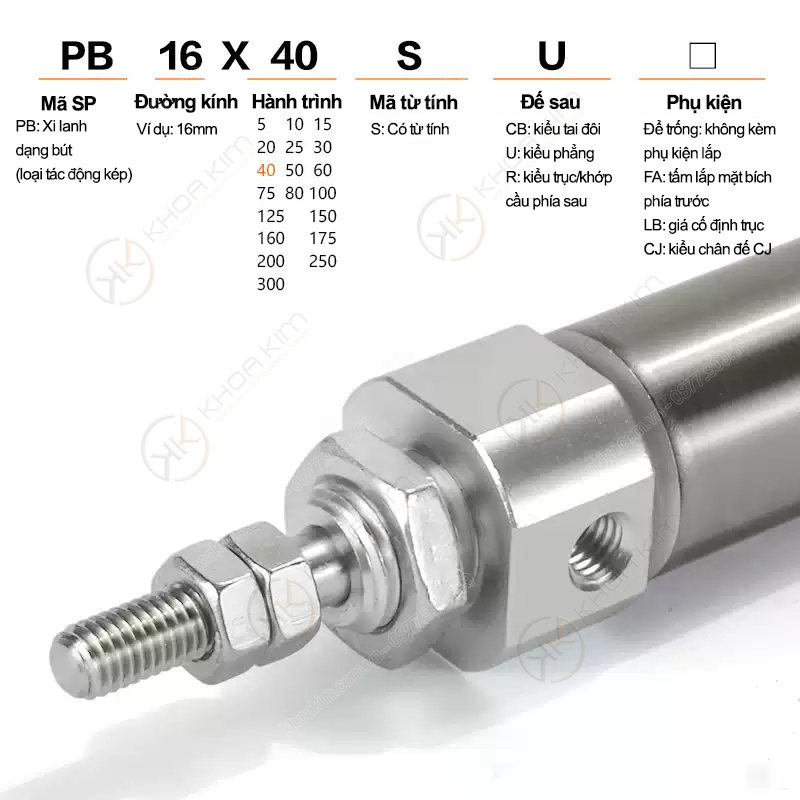

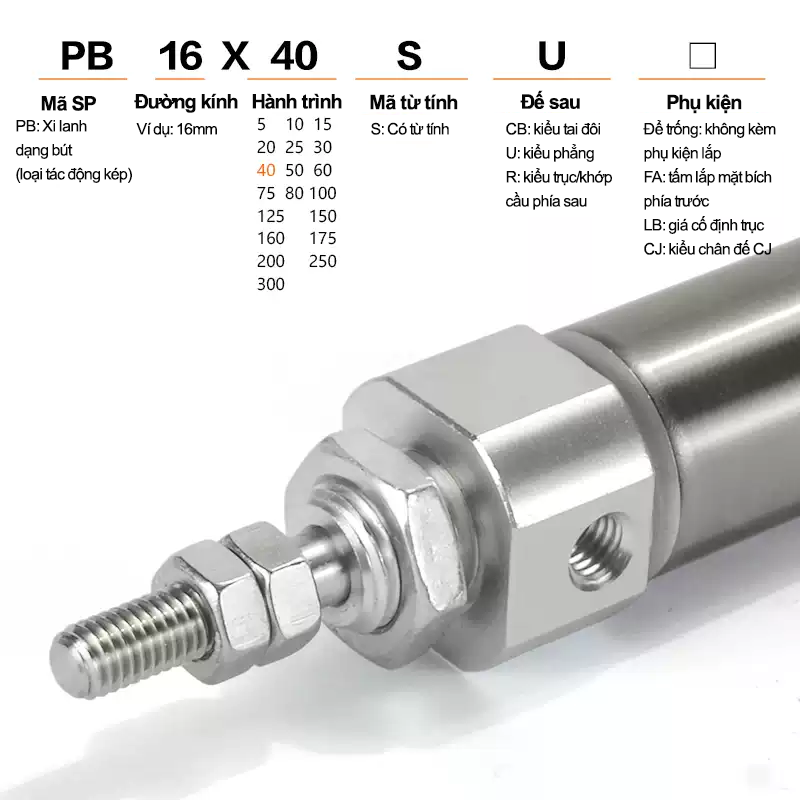

Mã được hiểu theo cấu trúc: PB(Pen) + Ø + X hành trình + SCB.

PB Ø10 – đầy đủ hành trình

Đường kính	Mã sản phẩm	Hành trình (mm)
Ø10	PB10X5SCB PB10X10SCB PB10X15SCB PB10X20SCB PB10X25SCB PB10X30SCB PB10X40SCB PB10X50SCB PB10X60SCB PB10X75SCB PB10X80SCB PB10X100SCB PB10X125SCB PB10X150SCB PB10X160SCB PB10X175SCB PB10X200SCB	5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 160, 175, 200

PB Ø12 – đầy đủ hành trình

Đường kính	Mã sản phẩm	Hành trình (mm)
Ø12	PB12X5SCB PB12X10SCB PB12X15SCB PB12X20SCB PB12X25SCB PB12X30SCB PB12X40SCB PB12X50SCB PB12X60SCB PB12X75SCB PB12X80SCB PB12X100SCB PB12X125SCB PB12X150SCB PB12X160SCB PB12X175SCB PB12X200SCB	5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 160, 175, 200

PB Ø16 – đầy đủ hành trình (tới 300 mm)

Đường kính	Mã sản phẩm	Hành trình (mm)
Ø16	PB16X5SCB PB16X10SCB PB16X15SCB PB16X20SCB PB16X25SCB PB16X30SCB PB16X40SCB PB16X50SCB PB16X60SCB PB16X75SCB PB16X80SCB PB16X100SCB PB16X125SCB PB16X150SCB PB16X160SCB PB16X175SCB PB16X200SCB PB16X250SCB PB16X300SCB	5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300

Ứng dụng tiêu biểu của PB-SCB trong tự động hóa

Cơ cấu chặn sản phẩm: chặn trên băng tải, phân luồng, định vị.
Cơ cấu đẩy/gạt: đẩy phôi ra khỏi jig, gạt sản phẩm vào khay.
Cơ cấu kẹp nhẹ: kẹp định vị, giữ tạm sản phẩm trước khi thao tác tiếp.
Máy đóng gói – dán nhãn: thao tác nhịp nhanh, yêu cầu xi lanh gọn.
Điện tử – cơ khí chính xác: cơ cấu nhỏ, cần độ lặp lại ổn định.

Câu hỏi thường gặp (FAQ)

PB-SCB khác gì so với xi lanh tiêu chuẩn?

PB-SCB là xi lanh bút – thân thon dài, gọn, tối ưu cho cơ cấu nhỏ. Xi lanh tiêu chuẩn thường lớn hơn, lực mạnh hơn và phù hợp tải nặng hơn.

Chọn Ø10/Ø12/Ø16 theo tiêu chí nào?

Chọn theo lực cần thiết (Ø lớn lực lớn), không gian lắp đặt và chu kỳ hoạt động. Nếu tải nhẹ, ưu tiên Ø10/Ø12 để tối ưu kích thước và tốc độ; tải lớn hơn hoặc hành trình dài, cân nhắc Ø16.

Vì sao xi lanh nhanh hỏng phớt?

Thường do khí bẩn/ẩm, áp quá cao, hoặc ty chịu lệch tải. Khuyến nghị dùng lọc – điều áp, đảm bảo ty làm việc thẳng và có dẫn hướng nếu cơ cấu có lực ngang.
