Tính năng nổi bật:

Xi lanh MF SCA – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh tròn tiêu chuẩn công nghiệp với thiết kế nhỏ gọn, chắc chắn và khả năng vận hành ổn định trong nhiều môi trường làm việc khác nhau. Sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa như máy đóng gói, lắp ráp, phân loại, cơ cấu đẩy – kéo – kẹp – chặn – nâng – định vị. Với các đường kính phổ biến Ø20, Ø25, Ø32, Ø40 cùng hành trình linh hoạt từ 10 mm đến 500 mm, xi lanh MF SCA Airtac đáp ứng đa dạng nhu cầu về lực và hành trình trong thực tế sản xuất. Thiết kế thân tròn giúp tối ưu không gian lắp đặt, đặc biệt phù hợp cho các vị trí hạn chế diện tích như tủ máy hoặc cụm cơ cấu nhỏ. Nhờ hệ thống phớt kín khí chất lượng cao, sản phẩm đảm bảo vận hành êm ái, giảm ma sát và hạn chế rò rỉ khí, từ đó nâng cao tuổi thọ và hiệu suất làm việc liên tục. Ngoài ra, cấu trúc tiêu chuẩn giúp dễ dàng lắp đặt, thay thế và bảo trì, tiết kiệm chi phí vận hành. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật tận tâm, giao hàng nhanh toàn quốc với giá cạnh tranh, mang đến giải pháp khí nén bền bỉ, ổn định và tối ưu cho doanh nghiệp.

Xi lanh MF SCA – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MF SCA Series – Xi lanh tròn Airtac (Round Body Cylinder)

Xi lanh tròn tiêu chuẩn công nghiệp: kết cấu gọn, dễ lắp đặt, vận hành ổn định.
Dải đường kính phổ biến: Ø20 / Ø25 / Ø32 / Ø40 (tương ứng MF20 / MF25 / MF32 / MF40).
Nhiều hành trình: từ 10 mm đến 500 mm – đáp ứng đa dạng bài toán tự động hóa.
Độ bền cao – kín khí tốt: phù hợp chu kỳ làm việc liên tục trong nhà xưởng.
Dễ thay thế – dễ đồng bộ: mã hóa rõ ràng theo đường kính x hành trình + “SCA”.

Xi lanh tròn Airtac MF SCA Series Ø20–Ø40 Hành trình 10–500mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: xi lanh tròn, xi lanh vuông, xi lanh compact, phụ kiện gá lắp, van – cút – ống khí nén…

MF SCA – xi lanh tròn Airtac, gọn, bền, nhiều hành trình, phù hợp tự động hóa.

Xi lanh tròn MF SCA Airtac là gì?

Xi lanh tròn MF SCA của Airtac là dòng xi lanh khí nén thân tròn (round body cylinder), được sử dụng rộng rãi trong máy tự động, dây chuyền lắp ráp, đóng gói, phân loại, cơ cấu kẹp – chặn – đẩy – nâng hạ. Nhờ thiết kế thân tròn gọn, dễ lắp đặt và khả năng vận hành ổn định, MF SCA phù hợp với cả các máy nhỏ gọn lẫn hệ thống công nghiệp chạy liên tục. Dòng MF SCA thường được lựa chọn khi bạn cần:

Không gian lắp đặt hạn chế nhưng vẫn cần lực đẩy ổn định.
Nhiều tùy chọn hành trình để tối ưu thiết kế cơ khí.
Chuẩn hóa phụ tùng theo đường kính Ø20–Ø40, dễ dự phòng kho.

Gợi ý: Chọn đúng “đường kính x hành trình” sẽ giúp hệ thống chạy mượt, giảm tiêu hao khí và tăng tuổi thọ gioăng.

Cấu tạo chi tiết & nguyên lý hoạt động

Các bộ phận chính

Thân xi lanh (thân tròn): cứng vững, tối ưu không gian.
Piston: chuyển đổi năng lượng khí nén thành lực đẩy/kéo.
Ty xi lanh: truyền lực ra cơ cấu (đẩy/kẹp/nâng…).
Gioăng – seal: đảm bảo kín khí, hạn chế rò rỉ.
Nắp trước/nắp sau: định hướng ty, chứa cổng khí vào/ra.

Nguyên lý hoạt động (tác động kép)

Với xi lanh tác động kép, khí nén được cấp luân phiên vào hai buồng:

Cấp khí vào buồng A → piston tiến → ty đi ra.
Cấp khí vào buồng B → piston lùi → ty thu về.

Nhờ vậy, MF SCA cho phép điều khiển lực – hành trình một cách chủ động, phù hợp cơ cấu chạy nhịp, đóng gói, gắp đặt.

Vì sao nên chọn xi lanh tròn MF SCA Airtac?

Thiết kế gọn: thân tròn dễ bố trí trong máy nhỏ hoặc cụm cơ cấu sát nhau.
Hành trình đa dạng: 10–500 mm (tùy Ø), đáp ứng nhiều bài toán cơ khí.
Vận hành ổn định: kín khí tốt, giảm thất thoát khí nén.
Dễ bảo trì: mã hóa rõ ràng, dễ chọn đúng model thay thế.
Tương thích linh kiện: dễ kết hợp van điện từ 5/2, 5/3, bộ FRL, cút nối, ống khí.

Thông số kỹ thuật (tổng quan cho MF SCA)

Thông số	Mô tả
Loại xi lanh	Xi lanh tròn, tác động kép (phổ biến)
Đường kính (bore)	Ø20 / Ø25 / Ø32 / Ø40
Hành trình	10–500 mm (tùy mã)
Ứng dụng	Kẹp – đẩy – chặn – nâng – phân loại – gắp đặt
Khuyến nghị khí nén	Khí sạch, nên qua bộ lọc – điều áp (FRL) để tăng tuổi thọ

Lưu ý: Thông số lực đẩy phụ thuộc vào đường kính piston và áp suất cấp. Nếu bạn cần tính lực theo bar/MPa và tải thực tế, gửi thông tin để kỹ sư hỗ trợ chọn đúng Ø và hành trình.

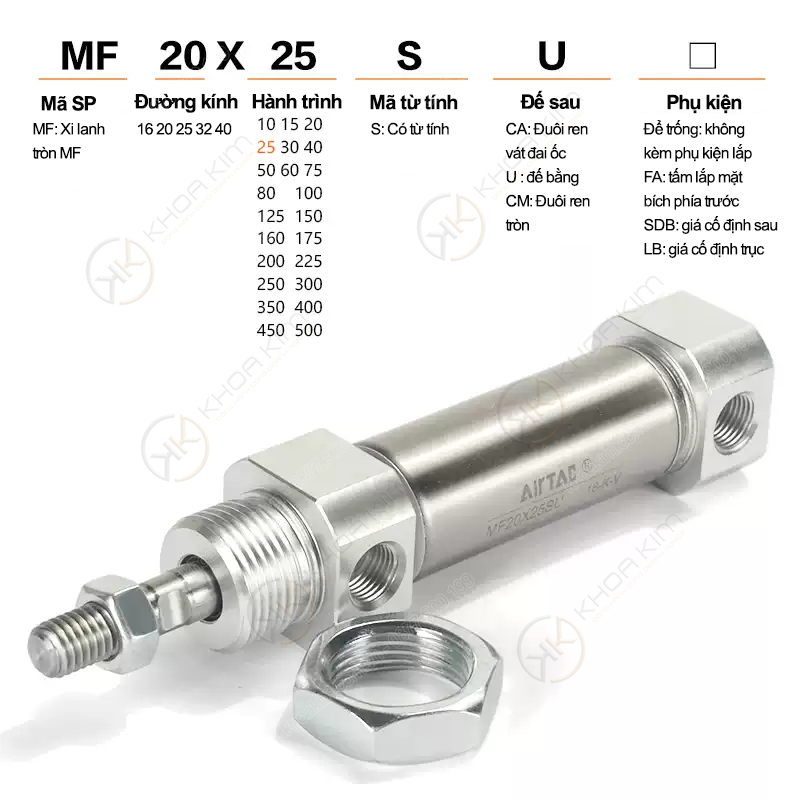

Cách đọc mã MFxxXyySCA & chọn đúng xi lanh

Mã MF SCA thường có cấu trúc: MF(đường kính)X(hành trình)SCA. Ví dụ: MF32X100SCA nghĩa là xi lanh MF, đường kính Ø32 mm, hành trình 100 mm, series SCA.

Chọn Ø (bore): Ø càng lớn → lực càng lớn nhưng tiêu hao khí tăng.
Chọn hành trình: đủ để cơ cấu đạt vị trí làm việc, tránh dư quá dài gây va đập.
Chọn van điều khiển: thường dùng van 5/2 hoặc 5/3 tùy yêu cầu.
Chọn phụ kiện lắp: gá đỡ, khớp nối, cảm biến hành trình (nếu cần giám sát).

Mẹo: Nếu xi lanh chạy nhịp cao, hãy cân nhắc thêm van tiết lưu để chỉnh tốc độ và giảm sốc cuối hành trình.

Bảng mã sản phẩm đầy đủ – Xi lanh tròn Airtac MF SCA

Danh sách dưới đây bao gồm đầy đủ các mã bạn yêu cầu, gom theo đường kính để dễ tìm kiếm và SEO.

MF20 (Ø20 mm)

Model	Hành trình (mm)	Gợi ý ứng dụng
MF20X10SCA	10	Cơ cấu chặn/kẹp nhỏ, máy gọn
MF20X15SCA	15	Chốt chặn, đẩy nhẹ
MF20X20SCA	20	Kẹp – nhả linh kiện nhỏ
MF20X25SCA	25	Đẩy/định vị mini
MF20X30SCA	30	Cơ cấu chặn hành trình ngắn
MF20X40SCA	40	Đẩy – gạt sản phẩm nhỏ
MF20X50SCA	50	Kẹp/đẩy nhịp nhanh
MF20X60SCA	60	Gắp đặt nhẹ
MF20X75SCA	75	Đẩy – phân loại
MF20X80SCA	80	Cơ cấu hành trình vừa
MF20X100SCA	100	Đẩy sản phẩm/định vị
MF20X125SCA	125	Cơ cấu chuyển hướng
MF20X150SCA	150	Đẩy/gạt dài hơn
MF20X160SCA	160	Đẩy – chặn sản phẩm
MF20X175SCA	175	Hành trình đặc thù
MF20X200SCA	200	Đẩy dài – phân loại
MF20X225SCA	225	Đẩy/gạt dài
MF20X250SCA	250	Đẩy dài, lực vừa
MF20X300SCA	300	Cơ cấu dài, tải nhẹ
MF20X350SCA	350	Hành trình dài
MF20X400SCA	400	Đẩy dài – bố trí xa
MF20X450SCA	450	Hành trình rất dài
MF20X500SCA	500	Đẩy dài tối đa (tải nhẹ)

MF25 (Ø25 mm)

Model	Hành trình (mm)	Gợi ý ứng dụng
MF25X10SCA	10	Kẹp/đẩy ngắn, lực nhỉnh hơn Ø20
MF25X15SCA	15	Chặn – đẩy nhẹ
MF25X20SCA	20	Gắp/kẹp vừa
MF25X25SCA	25	Định vị – chốt
MF25X30SCA	30	Đẩy sản phẩm nhỏ
MF25X40SCA	40	Cơ cấu gạt – chặn
MF25X50SCA	50	Đẩy – phân loại
MF25X60SCA	60	Cơ cấu nhịp nhanh
MF25X75SCA	75	Đẩy hành trình vừa
MF25X80SCA	80	Kẹp – đẩy
MF25X100SCA	100	Đẩy – định vị
MF25X125SCA	125	Gạt/đẩy dài
MF25X150SCA	150	Đẩy dài
MF25X160SCA	160	Hành trình đặc thù
MF25X175SCA	175	Hành trình đặc thù
MF25X200SCA	200	Đẩy dài – lực vừa
MF25X225SCA	225	Đẩy dài
MF25X250SCA	250	Đẩy dài
MF25X300SCA	300	Cơ cấu dài
MF25X350SCA	350	Hành trình dài
MF25X400SCA	400	Hành trình rất dài
MF25X450SCA	450	Rất dài – tải vừa
MF25X500SCA	500	Dài tối đa

MF32 (Ø32 mm)

Model	Hành trình (mm)	Gợi ý ứng dụng
MF32X10SCA	10	Kẹp/đẩy lực tốt, hành trình ngắn
MF32X15SCA	15	Chặn – kẹp lực tốt
MF32X20SCA	20	Đẩy – kẹp
MF32X25SCA	25	Định vị
MF32X30SCA	30	Đẩy lực tốt
MF32X40SCA	40	Cơ cấu gạt – chặn
MF32X50SCA	50	Đẩy – phân loại
MF32X60SCA	60	Chạy nhịp cao
MF32X75SCA	75	Đẩy hành trình vừa
MF32X80SCA	80	Đẩy – kẹp lực tốt
MF32X100SCA	100	Đẩy – chặn
MF32X125SCA	125	Hành trình dài
MF32X150SCA	150	Đẩy dài
MF32X160SCA	160	Hành trình đặc thù
MF32X175SCA	175	Hành trình đặc thù
MF32X200SCA	200	Đẩy dài – lực tốt
MF32X225SCA	225	Đẩy dài
MF32X250SCA	250	Đẩy dài
MF32X300SCA	300	Cơ cấu dài
MF32X350SCA	350	Hành trình rất dài
MF32X400SCA	400	Rất dài – tải vừa
MF32X450SCA	450	Rất dài
MF32X500SCA	500	Dài tối đa

MF40 (Ø40 mm)

Model	Hành trình (mm)	Gợi ý ứng dụng
MF40X10SCA	10	Kẹp lực lớn, hành trình ngắn
MF40X15SCA	15	Chặn/kẹp lực lớn
MF40X20SCA	20	Đẩy lực lớn
MF40X25SCA	25	Định vị – kẹp
MF40X30SCA	30	Đẩy lực lớn
MF40X40SCA	40	Đẩy/gạt sản phẩm nặng hơn
MF40X50SCA	50	Kẹp – đẩy lực lớn
MF40X60SCA	60	Cơ cấu nâng/đẩy
MF40X75SCA	75	Hành trình vừa, lực mạnh
MF40X80SCA	80	Đẩy – kẹp lực mạnh
MF40X100SCA	100	Đẩy – chặn
MF40X125SCA	125	Đẩy dài
MF40X150SCA	150	Đẩy dài
MF40X160SCA	160	Hành trình đặc thù
MF40X175SCA	175	Hành trình đặc thù
MF40X200SCA	200	Đẩy dài – lực mạnh
MF40X225SCA	225	Đẩy dài
MF40X250SCA	250	Đẩy dài
MF40X300SCA	300	Cơ cấu dài
MF40X350SCA	350	Hành trình rất dài
MF40X400SCA	400	Rất dài – tải lớn
MF40X450SCA	450	Rất dài
MF40X500SCA	500	Dài tối đa

Ứng dụng tiêu biểu của xi lanh tròn MF SCA

Máy đóng gói, dán nhãn, chiết rót: đẩy – chặn – kẹp – phân loại.
Dây chuyền lắp ráp điện tử: chốt chặn, định vị, gắp đặt linh kiện.
Cơ cấu gạt sản phẩm trên băng tải, cơ cấu phân luồng.
Thiết bị cơ khí: kẹp phôi, đẩy phôi, nâng hạ nhẹ.

Câu hỏi thường gặp (FAQ)

Cách chọn Ø20/Ø25/Ø32/Ø40 nhanh nhất?

Chọn theo lực cần thiết và áp suất cấp. Ø càng lớn lực càng cao nhưng tiêu hao khí tăng. Nếu cần, cung cấp tải + hành trình + tốc độ để tính lực và chọn Ø tối ưu.

Nên dùng van 5/2 hay 5/3 để điều khiển MF SCA?

Phổ biến nhất là van 5/2 cho xy lanh tác động kép. Nếu cần dừng giữa/giữ vị trí an toàn, cân nhắc van 5/3 (center closed hoặc phù hợp bài toán).

Làm sao để xi lanh chạy êm và bền hơn?

Khuyến nghị dùng khí sạch qua lọc – điều áp, lắp van tiết lưu để chỉnh tốc độ, tránh va đập cuối hành trình và kiểm tra căn chỉnh cơ khí (đồng trục, tải lệch).
