Tính năng nổi bật:

Xi lanh MD – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh khí nén mini gá tự do (Mini Free Mount Cylinder) được thiết kế tối ưu cho các hệ thống tự động hóa có không gian lắp đặt hạn chế. Với cấu trúc nhỏ gọn, linh hoạt nhiều kiểu gá, xi lanh MD Airtac cho phép lắp đặt theo nhiều phương án như gá cạnh, gá đáy, gá treo hoặc tích hợp trực tiếp vào cụm máy, giúp tối ưu bố trí thiết bị và tiết kiệm diện tích.

Sản phẩm có dải đường kính piston từ Ø6 đến Ø32 cùng nhiều tùy chọn hành trình, đáp ứng đa dạng nhu cầu từ các cơ cấu nhỏ đến trung bình. Nhờ thiết kế chắc chắn, vật liệu hợp kim nhôm chất lượng cao và hệ thống phớt kín khí bền bỉ, xi lanh MD đảm bảo vận hành ổn định, êm ái, giảm rung và tăng tuổi thọ thiết bị trong môi trường công nghiệp liên tục. Đây là lựa chọn lý tưởng cho các ứng dụng như cơ cấu kẹp – chặn – đẩy, phân loại sản phẩm, jig gá, máy đóng gói, thiết bị điện tử và cơ khí chính xác.

Ngoài ra, dòng MD còn hỗ trợ nhiều biến thể và tùy chọn lắp đặt giúp dễ dàng thay thế, bảo trì và tiêu chuẩn hóa hệ thống. Việc sử dụng xi lanh Airtac chính hãng không chỉ đảm bảo hiệu suất vận hành mà còn giảm thiểu rủi ro kỹ thuật và chi phí dài hạn. Khoa Kim Việt Nam cam kết cung cấp xi lanh MD Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc.

Xi lanh MD – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh gá linh hoạt Thẻ: Airtac chính hãng, ben hơi, Xi lanh gá linh hoạt, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MD Series – Xi lanh gá tự do Airtac (Mini Free Mount Cylinder)

Thiết kế “gá tự do”: thân nhỏ gọn, lắp linh hoạt nhiều tư thế, phù hợp cụm máy chật không gian.
Mini cylinder chuẩn công nghiệp: đường kính piston từ Ø6 đến Ø32, hành trình đa dạng.
Vận hành ổn định: chuyển động mượt, phù hợp cơ cấu gắp – đẩy – chặn – phân loại.

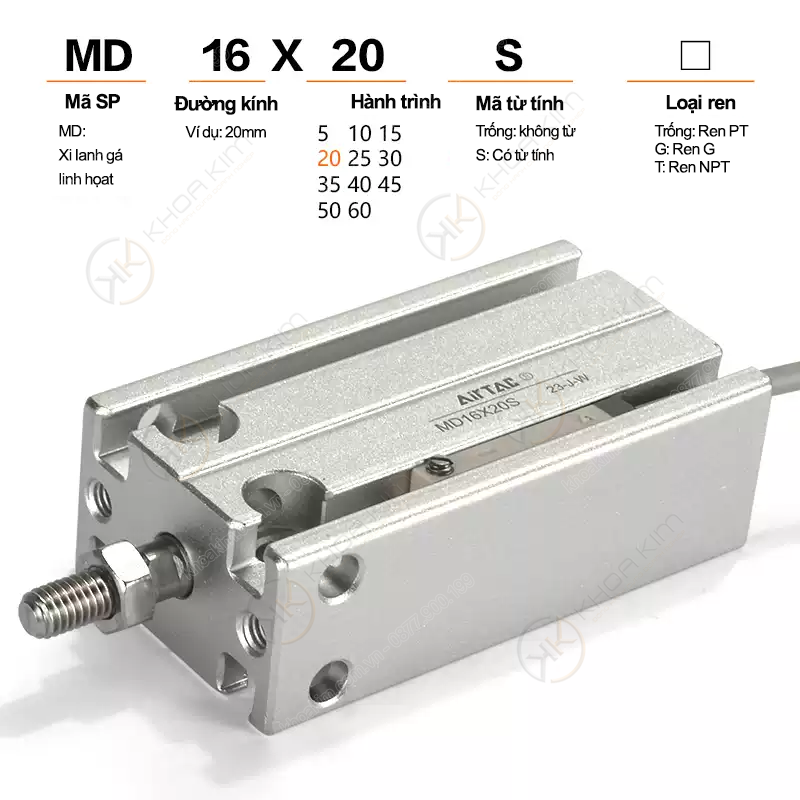

Dễ chọn mã: mã hóa theo Ø (bore) x hành trình; có biến thể MD…S theo nhu cầu lắp đặt/phiên bản.
Ứng dụng rộng: tự động hóa, đóng gói, điện tử, cơ khí chính xác, jig gá, bàn trượt mini.

Xi lanh mini Airtac Gá tự do Ø6–Ø32 Hành trình 5–80 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xy lanh Airtac chính hãng: MD mini, SDA compact, SC tiêu chuẩn, TN twin-rod… đầy đủ phụ kiện gá lắp.

MD Series – xi lanh mini gá tự do Airtac, lắp linh hoạt, gọn, phù hợp tự động hóa.

Xi lanh gá tự do Airtac MD là gì?

Xi lanh gá tự do MD Series của Airtac là dòng xi lanh khí nén mini được thiết kế tối ưu cho các cụm máy có không gian lắp đặt hạn chế. “Gá tự do” hiểu đơn giản là kiểu thân/kiểu gá cho phép người dùng linh hoạt bố trí – cố định – lắp đặt theo nhiều tư thế (gá cạnh, gá đáy, gá theo jig, gá theo cụm…), phù hợp cả thiết kế mới lẫn retrofit thay thế nhanh. Với các bore phổ biến từ Ø6 đến Ø32 và hành trình ngắn đa dạng, MD Series thường được dùng làm:

Xi lanh đẩy/chặn phôi trên băng tải
Xi lanh kẹp nhẹ trong jig gá
Xi lanh gắp – đặt, phân loại, cấp phôi
Cơ cấu đóng/mở nắp, chốt an toàn, cơ cấu kẹp định vị

Cấu tạo & nguyên lý hoạt động xi lanh MD

Thành phần chính

Thân xi lanh: gọn, cứng vững, tối ưu để lắp ở không gian hẹp.
Piston + phớt: tạo lực đẩy/kéo, hạn chế rò khí, tăng độ bền.
Ty (rod): truyền lực ra ngoài, phù hợp cơ cấu kẹp/đẩy/chặn.
End cap: nắp đầu, bố trí cổng cấp khí và giữ kết cấu.

Nguyên lý hoạt động

Xi lanh khí nén hoạt động dựa trên chênh lệch áp suất giữa hai buồng. Khi cấp khí vào buồng A, piston di chuyển đẩy ty ra; khi cấp khí vào buồng B, piston di chuyển ngược lại kéo ty vào. MD Series thường được dùng trong bài toán hành trình ngắn – nhịp nhanh – tải vừa, nên ưu tiên lắp đặt chuẩn, khí nén sạch (qua lọc FRL) để tăng tuổi thọ phớt và độ ổn định.

Ưu điểm nổi bật của xi lanh mini MD Airtac

Siêu gọn: tối ưu thiết kế máy nhỏ, bàn thao tác, jig gá.
Lắp linh hoạt: phù hợp nhiều kiểu gá, thay thế nhanh trong bảo trì.
Hành trình đa dạng: từ 5mm đến 80mm, dễ chọn theo cơ cấu thực tế.
Vận hành ổn định: chuyển động mượt, ít rung, phù hợp nhịp cao.
Chi phí tối ưu: dễ dự phòng kho, mã rõ ràng, dễ mua lắp.

Mẹo kỹ sư: Nếu xi lanh chạy nhịp cao, hãy ưu tiên điều chỉnh tiết lưu và đảm bảo độ đồng tâm cơ cấu gắn với ty để giảm mòn phớt.

Thông số kỹ thuật (gợi ý chọn nhanh)

Hạng mục	Giải thích chọn nhanh
Đường kính (Bore)	Ø6 / Ø10 / Ø16 / Ø20 / Ø25 / Ø32
Hành trình	5 – 80 mm (tùy bore & mã)
Loại mã “S”	Biến thể/phiên bản theo nhu cầu lắp đặt (tùy chuẩn kho dự án)
Ứng dụng	Jig gá – chặn phôi – kẹp nhẹ – đẩy/cấp phôi – phân loại

Lưu ý: Để chọn lực đẩy phù hợp, bạn chỉ cần ước lượng theo bore và áp suất làm việc (thường 0.4–0.7MPa trong xưởng). Nếu cần, gửi yêu cầu “bore + áp suất + tải” để tư vấn lựa chọn tối ưu.

Cách chọn mã xi lanh MD Airtac nhanh – đúng – đủ

Xác định bore (Ø): bore càng lớn lực càng mạnh nhưng kích thước tăng.
Xác định hành trình: chọn vừa đủ hành trình làm việc, tránh dài quá gây rung/giảm tuổi thọ.
Chọn biến thể mã: MD… hoặc MD…S theo chuẩn lắp/chuẩn kho.
Kiểm tra không gian lắp: đặc biệt phần ty, gá đầu ty và đường ống khí.
Chọn van/tiết lưu phù hợp: để kiểm soát tốc độ và giảm giật cuối hành trình.

Bảng mã sản phẩm đầy đủ – Xi lanh gá tự do Airtac MD Series

Danh sách dưới đây gồm toàn bộ mã bạn yêu cầu, tách thành 2 nhóm: MD…S (có hậu tố S) và MD… (không hậu tố).

Nhóm MD…S (có hậu tố S)

Bore (Ø)	Mã sản phẩm
Ø6	MD6X5S · MD6X10S · MD6X15S · MD6X20S · MD6X25S · MD6X30S · MD6X35S · MD6X40S
Ø10	MD10X5S · MD10X10S · MD10X15S · MD10X20S · MD10X25S · MD10X30S · MD10X35S · MD10X40S
Ø16	MD16X5S · MD16X10S · MD16X15S · MD16X20S · MD16X25S · MD16X30S · MD16X35S · MD16X40S · MD16X45S · MD16X50S · MD16X60S · MD16X70S
Ø20	MD20X5S · MD20X10S · MD20X15S · MD20X20S · MD20X25S · MD20X30S · MD20X35S · MD20X40S · MD20X45S · MD20X50S · MD20X60S · MD20X70S
Ø25	MD25X5S · MD25X10S · MD25X15S · MD25X20S · MD25X25S · MD25X30S · MD25X35S · MD25X40S · MD25X45S · MD25X50S · MD25X60S · MD25X70S
Ø32	MD32X5S · MD32X10S · MD32X15S · MD32X20S · MD32X25S · MD32X30S · MD32X35S · MD32X40S · MD32X45S · MD32X50S · MD32X60S · MD32X70S

Nhóm MD… (không hậu tố)

Bore (Ø)	Mã sản phẩm
Ø6	MD6X5 · MD6X10 · MD6X15 · MD6X20 · MD6X25 · MD6X30 · MD6X35 · MD6X40
Ø10	MD10X5 · MD10X10 · MD10X15 · MD10X20 · MD10X25 · MD10X30 · MD10X35 · MD10X40
Ø16	MD16X5 · MD16X10 · MD16X15 · MD16X20 · MD16X25 · MD16X30 · MD16X35 · MD16X40 · MD16X45 · MD16X50 · MD16X60 · MD16X70
Ø20	MD20X5 · MD20X10 · MD20X15 · MD20X20 · MD20X25 · MD20X30 · MD20X35 · MD20X40 · MD20X45 · MD20X50 · MD20X60 · MD20X70 · MD20X80
Ø25	MD25X5 · MD25X10 · MD25X15 · MD25X20 · MD25X25 · MD25X30 · MD25X35 · MD25X40 · MD25X45 · MD25X50 · MD25X60 · MD25X70 · MD25X80
Ø32	MD32X5 · MD32X10 · MD32X15 · MD32X20 · MD32X25 · MD32X30 · MD32X35 · MD32X40 · MD32X45 · MD32X50 · MD32X60 · MD32X70 · MD32X80

Ứng dụng tiêu biểu của xi lanh MD trong nhà máy

Đẩy – chặn – phân loại: đẩy sản phẩm khỏi băng tải, chặn phôi tại vị trí cảm biến.
Jig gá – kẹp nhẹ: giữ tạm chi tiết trong thao tác lắp ráp/siết vít.
Cơ cấu cấp phôi: đẩy phôi vào vị trí gia công/đóng gói.
Máy điện tử: thao tác nhỏ, nhịp nhanh, yêu cầu gọn và chính xác.
Máy đóng gói: đóng/mở, gạt, chốt, đẩy theo chu trình.

Câu hỏi thường gặp (FAQ)

MD… và MD…S khác nhau thế nào?

Đây là 2 nhóm mã bạn đang quản lý theo chuẩn kho/dự án. Trên thực tế, hậu tố S thường dùng để phân biệt phiên bản/biến thể lắp đặt hoặc cấu hình theo series. Khi mua thay thế, hãy đối chiếu mã đầy đủ và ảnh thực tế/khung lắp.

Chọn bore Ø6, Ø10 hay Ø16/Ø20?

Ø nhỏ dùng cho tải nhẹ – không gian hẹp – nhịp nhanh. Ø lớn dùng khi cần lực đẩy lớn hơn hoặc cơ cấu chịu tải nặng hơn. Nếu bạn gửi “tải cần đẩy + áp suất làm việc”, kỹ sư sẽ gợi ý bore tối ưu.

Vì sao xi lanh mini hay bị xì/rụng lực?

Nguyên nhân thường gặp: khí bẩn (không FRL), lệch đồng tâm khi lắp, tốc độ quá cao không tiết lưu, hoặc phớt mòn do vận hành liên tục. Giải pháp: lọc khí, căn đồng tâm, dùng tiết lưu và kiểm tra tải.
