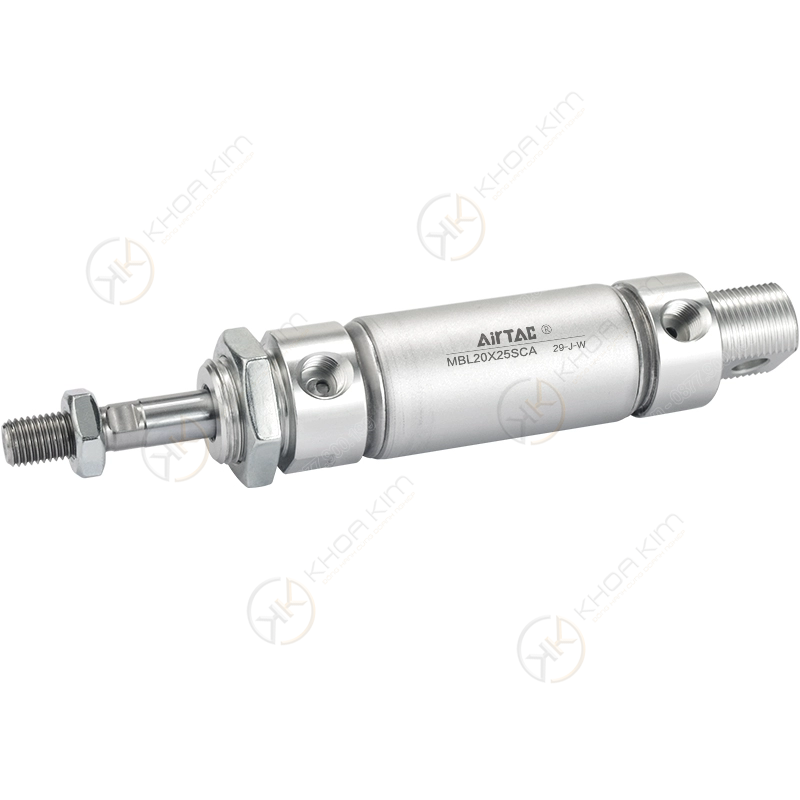

008 MBL SU 1 copy Xi lanh MBL SU - Airtac chính hãng

008 MBL SU 3 copy Xi lanh MBL SU - Airtac chính hãng

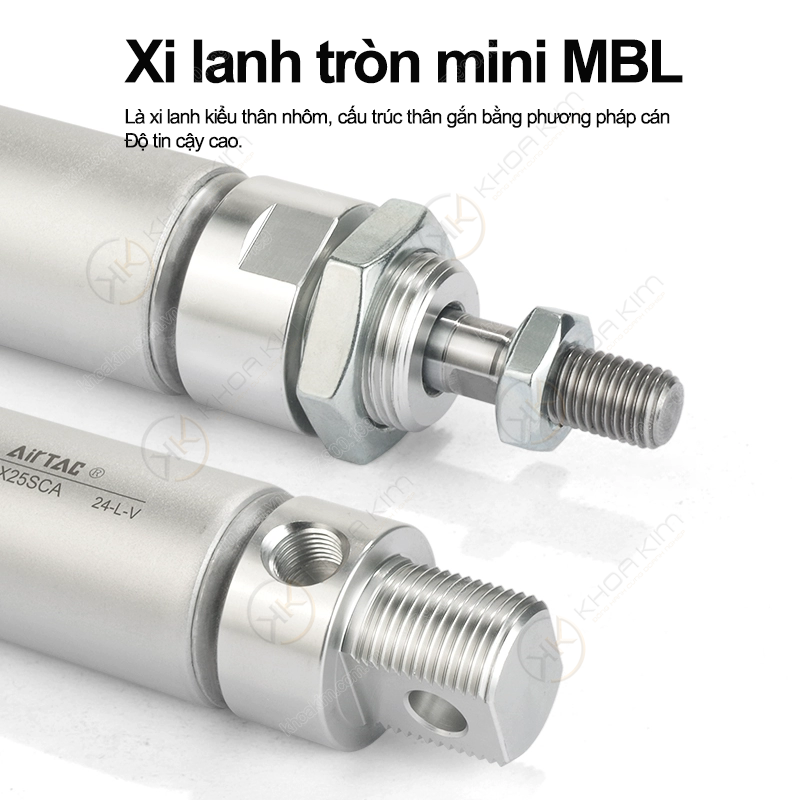

008 MBL SU 4 copy Xi lanh MBL SU - Airtac chính hãng

008 MBL SU 5 copy Xi lanh MBL SU - Airtac chính hãng

Tính năng nổi bật:

Xi lanh MBL SU – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh tròn mini đế bằng (flat base) được thiết kế tối ưu cho các hệ thống tự động hóa cần độ ổn định cao và lắp đặt chắc chắn. Với cấu trúc thân gọn, bền bỉ và đế phẳng giúp cố định vững trên bề mặt, MBL SU Airtac đặc biệt phù hợp cho các cơ cấu đẩy – chặn – kẹp – nâng – định vị trong máy đóng gói, lắp ráp, cơ khí chính xác và dây chuyền sản xuất. Sản phẩm có dải đường kính đa dạng từ Ø20, Ø25, Ø32, Ø40, Ø50 đến Ø63 cùng hành trình linh hoạt từ 10 mm đến 500 mm, đáp ứng nhiều yêu cầu kỹ thuật khác nhau. Nhờ hệ thống phớt kín khí chất lượng cao, xi lanh vận hành êm ái, giảm ma sát, hạn chế rò rỉ khí và đảm bảo hiệu suất ổn định trong thời gian dài. Thiết kế tiêu chuẩn công nghiệp giúp dễ dàng lắp đặt, thay thế và bảo trì, tiết kiệm chi phí vận hành cho doanh nghiệp. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu, giao hàng nhanh toàn quốc với giá cạnh tranh, mang đến giải pháp khí nén bền bỉ, chính xác và tối ưu cho mọi hệ thống sản xuất.

Xi lanh MBL SU – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MBL SU Series – Xi lanh tròn đế bằng Airtac (Round Cylinder Flat Base)

Thiết kế xi lanh tròn gọn – đế bằng: lắp đặt chắc chắn, phù hợp máy tự động, bàn gá, khung nhôm định hình.
Vận hành êm – ổn định: phớt làm kín tốt, chuyển động đều cho chu kỳ chạy nhịp.
Dải đường kính đa dạng: Ø20, Ø25, Ø32, Ø40, Ø50, Ø63 mm.
Hành trình phong phú: từ 10 mm đến 500 mm, dễ chọn đúng lực đẩy theo tải.
Chuẩn công nghiệp Airtac: dễ thay thế, dễ bảo trì, tối ưu chi phí cho nhà máy.

Xi lanh tròn Airtac Đế bằng – lắp gọn MBL SU Series Ø20–Ø63 / 10–500mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: MBL SU, MAL, MA, SDA, TN, SC, SI… kèm van điện từ, cút nối nhanh, ống khí, FRL.

MBL SU – xi lanh tròn Airtac dạng đế bằng, gọn, chắc, phù hợp tự động hóa.

Xi lanh tròn đế bằng MBL SU Airtac là gì?

MBL SU Series là dòng xi lanh khí nén dạng tròn của Airtac, nổi bật với thiết kế đế bằng (flat base) giúp lắp đặt chắc chắn lên bề mặt phẳng, plate gá, khung máy hoặc thanh nhôm định hình. Đây là lựa chọn tối ưu khi bạn cần một xi lanh gọn, dễ lắp, dễ căn chỉnh và vận hành ổn định trong môi trường công nghiệp. Trong thực tế nhà máy, MBL SU thường được dùng cho các cơ cấu: đẩy – chặn – kẹp – nâng – gạt – định vị, đặc biệt hữu ích ở vị trí không gian hẹp hoặc cần gá nhanh. Dòng này cung cấp đầy đủ đường kính Ø20/25/32/40/50/63 và hành trình từ 10–500mm, giúp kỹ sư chọn đúng lực đẩy theo tải, tối ưu tốc độ và độ bền cho chu kỳ làm việc.

Cấu tạo chi tiết & nguyên lý hoạt động

Các bộ phận chính

Thân xi lanh (barrel): dạng tròn, kết cấu gọn, chống biến dạng tốt.
Piston & ty (rod): truyền lực đẩy/kéo, bề mặt xử lý tăng độ bền.
Phớt piston: làm kín, giảm rò khí, đảm bảo lực ổn định.
Bạc dẫn hướng: giảm rung lắc ty, tăng tuổi thọ khi chạy chu kỳ cao.
Đế bằng (flat base): dễ bắt vít, gá chắc lên bề mặt phẳng.

Nguyên lý vận hành

Khi cấp khí vào một phía buồng xi lanh, áp suất tác dụng lên piston tạo lực đẩy ty ra (hoặc kéo vào). Với xi lanh tác động kép, hai cửa cấp/xả giúp điều khiển tiến/lùi bằng van điện từ 5/2 hoặc 5/3. Để đạt độ bền cao, nên dùng khí sạch qua bộ lọc – điều áp (FR) và lắp giảm chấn/van tiết lưu để tối ưu tốc độ, hạn chế va đập cuối hành trình.

Vì sao nên chọn xi lanh MBL SU cho hệ thống khí nén?

Gá lắp nhanh – chắc: đế bằng dễ bắt vít lên plate, khung máy.
Thiết kế tròn gọn: tối ưu không gian lắp đặt, phù hợp máy nhỏ.
Vận hành ổn định: phớt kín tốt, lực đẩy đều theo áp suất cài đặt.
Nhiều lựa chọn hành trình: từ 10 đến 500 mm cho đa dạng bài toán.
Dễ thay thế – sẵn hàng: chuẩn Airtac phổ biến trong nhà máy.
Tối ưu chi phí: bền, ít bảo trì, phù hợp vận hành lâu dài.

Gợi ý kỹ sư: nếu tải lớn hoặc cần tốc độ cao, ưu tiên chọn Ø lớn hơn và dùng van tiết lưu để giảm va đập cuối hành trình.

Thông số kỹ thuật chính (tham khảo)

Thông số	Giá trị / mô tả
Series	MBL SU (xi lanh tròn đế bằng)
Đường kính (bore)	Ø20, Ø25, Ø32, Ø40, Ø50, Ø63
Hành trình (stroke)	10 – 500 mm (tùy mã)
Ứng dụng	Đẩy/chặn/kẹp/nâng/định vị trong máy tự động

Khi cần tính lực đẩy: Lực xấp xỉ = Áp suất (bar) × Diện tích piston (cm²). Chọn Ø/hành trình theo tải, tốc độ và không gian lắp.

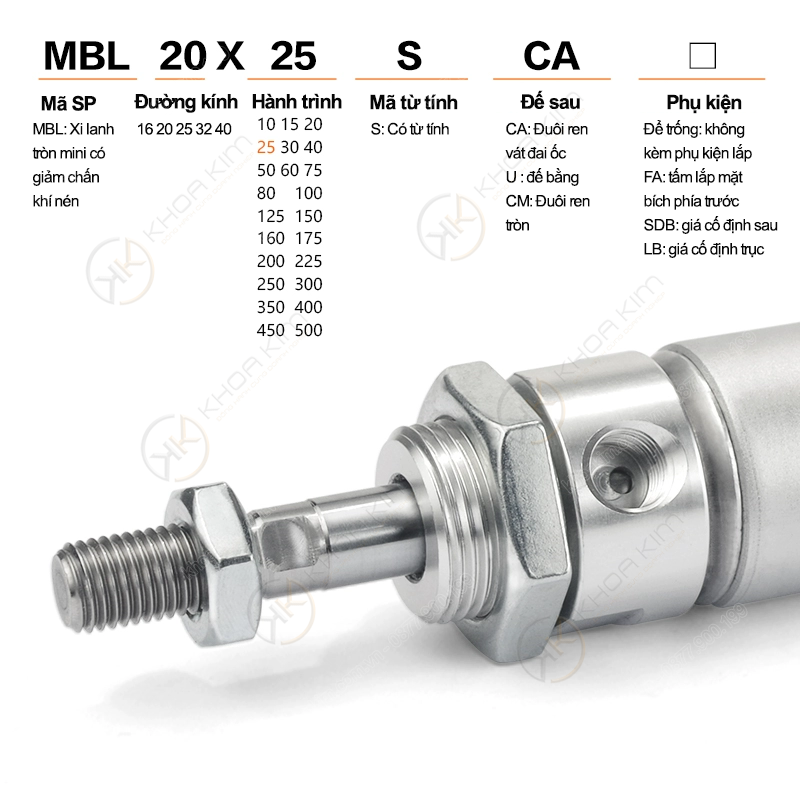

Cách chọn đúng mã MBL SU (đường kính × hành trình)

MBL20X100SU nghĩa là: Ø20, hành trình 100mm, dòng MBL, biến thể SU (đế bằng).
Chọn Ø theo lực: Ø càng lớn lực càng mạnh, nhưng tiêu thụ khí tăng.
Chọn hành trình theo cơ cấu: hành trình đủ dùng + chừa an toàn, tránh “căng hết cỡ”.
Chọn theo tốc độ: hành trình dài nên dùng tiết lưu + giảm chấn để giảm va đập.
Chọn theo không gian: nếu không gian hẹp, ưu tiên Ø nhỏ hơn + tối ưu đòn bẩy cơ khí.

Bảng mã sản phẩm đầy đủ – MBL SU Series

Danh sách dưới đây gồm đầy đủ mã theo từng đường kính Ø, giúp bạn copy lên website hoặc làm bảng tra nhanh cho kỹ sư.

MBL Ø20 (MBL20X…SU)

MBL20X10SU · MBL20X15SU · MBL20X20SU · MBL20X25SU · MBL20X30SU · MBL20X40SU · MBL20X50SU · MBL20X60SU · MBL20X70SU · MBL20X75SU · MBL20X80SU · MBL20X100SU · MBL20X125SU · MBL20X150SU · MBL20X175SU · MBL20X200SU · MBL20X225SU · MBL20X250SU · MBL20X300SU · MBL20X350SU · MBL20X400SU · MBL20X450SU · MBL20X500SU

MBL Ø25 (MBL25X…SU)

MBL25X10SU · MBL25X15SU · MBL25X20SU · MBL25X25SU · MBL25X30SU · MBL25X40SU · MBL25X50SU · MBL25X60SU · MBL25X75SU · MBL25X80SU · MBL25X100SU · MBL25X125SU · MBL25X150SU · MBL25X160SU · MBL25X175SU · MBL25X200SU · MBL25X225SU · MBL25X250SU · MBL25X300SU · MBL25X350SU · MBL25X400SU · MBL25X450SU · MBL25X500SU

MBL Ø32 (MBL32X…SU)

MBL32X10SU · MBL32X15SU · MBL32X20SU · MBL32X25SU · MBL32X30SU · MBL32X40SU · MBL32X50SU · MBL32X60SU · MBL32X75SU · MBL32X80SU · MBL32X100SU · MBL32X125SU · MBL32X150SU · MBL32X160SU · MBL32X175SU · MBL32X200SU · MBL32X225SU · MBL32X250SU · MBL32X300SU · MBL32X350SU · MBL32X400SU · MBL32X450SU · MBL32X500SU

MBL Ø40 (MBL40X…SU)

MBL40X10SU · MBL40X15SU · MBL40X20SU · MBL40X25SU · MBL40X30SU · MBL40X40SU · MBL40X50SU · MBL40X60SU · MBL40X75SU · MBL40X80SU · MBL40X100SU · MBL40X125SU · MBL40X150SU · MBL40X160SU · MBL40X175SU · MBL40X200SU · MBL40X225SU · MBL40X250SU · MBL40X300SU · MBL40X350SU · MBL40X400SU · MBL40X450SU · MBL40X500SU

MBL Ø50 (MBL50X…SU)

MBL50X10SU · MBL50X15SU · MBL50X20SU · MBL50X25SU · MBL50X30SU · MBL50X40SU · MBL50X50SU · MBL50X60SU · MBL50X75SU · MBL50X80SU · MBL50X100SU · MBL50X125SU · MBL50X150SU · MBL50X160SU · MBL50X175SU · MBL50X200SU · MBL50X225SU · MBL50X250SU · MBL50X300SU · MBL50X350SU · MBL50X400SU · MBL50X450SU · MBL50X500SU

MBL Ø63 (MBL63X…SU)

MBL63X10SU · MBL63X15SU · MBL63X20SU · MBL63X25SU · MBL63X30SU · MBL63X40SU · MBL63X50SU · MBL63X60SU · MBL63X75SU · MBL63X80SU · MBL63X100SU · MBL63X125SU · MBL63X150SU · MBL63X160SU · MBL63X175SU · MBL63X200SU · MBL63X225SU · MBL63X250SU · MBL63X300SU · MBL63X350SU · MBL63X400SU · MBL63X450SU · MBL63X500SU

Ứng dụng tiêu biểu của xi lanh MBL SU

Máy đóng gói, dán nhãn, chiết rót: cơ cấu chặn – đẩy – ép.
Robot gắp đặt, cơ cấu kẹp sản phẩm, định vị chi tiết.
Dây chuyền lắp ráp điện tử: đẩy nhẹ, hành trình ngắn, chạy nhịp nhanh.
Hệ cơ khí tự động: nâng/hạ, gạt, chốt chặn, đẩy phôi.

Câu hỏi thường gặp (FAQ)

MBL SU khác gì so với xi lanh tròn thường?

Điểm khác biệt chính là đế bằng giúp lắp chắc lên bề mặt phẳng, dễ căn chỉnh và phù hợp khung máy/tủ máy cần không gian gọn.

Chọn Ø20/25/32 hay Ø40/50/63 theo tiêu chí nào?

Chọn theo lực đẩy và khối lượng tải. Ø lớn hơn cho lực lớn hơn nhưng tiêu thụ khí nhiều hơn. Nếu cần lực lớn, hành trình dài hoặc tải nặng, ưu tiên Ø40/50/63.

Có cần dùng FRL và tiết lưu không?

Có. Khuyến nghị dùng lọc – điều áp để khí sạch và ổn định áp. Dùng van tiết lưu để tối ưu tốc độ, giảm va đập cuối hành trình, tăng tuổi thọ.
