Tính năng nổi bật:

Xi lanh MAC SU – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh tròn thân inox cao cấp với thiết kế đế bằng (flat foot mount), giúp lắp đặt chắc chắn trên bề mặt phẳng và tăng độ ổn định trong quá trình vận hành. Sản phẩm được chế tạo từ inox chống ăn mòn, phù hợp với các môi trường khắc nghiệt như độ ẩm cao, hóa chất nhẹ, khu vực rửa trôi hoặc ngành thực phẩm – dược phẩm. Xi lanh MAC SU Airtac có dải đường kính đa dạng từ Ø16 đến Ø63 cùng hành trình linh hoạt từ 10 mm đến 500 mm, đáp ứng nhiều ứng dụng như đẩy – kéo – kẹp – chặn – định vị trong hệ thống tự động hóa và dây chuyền sản xuất. Thiết kế đế bằng giúp giảm rung lắc, hạn chế lệch tâm và nâng cao độ chính xác khi làm việc liên tục. Nhờ hệ thống phớt kín khí chất lượng cao, xi lanh vận hành êm ái, giảm ma sát và hạn chế rò rỉ khí, từ đó tăng tuổi thọ thiết bị. Khoa Kim Việt Nam cam kết cung cấp xi lanh Airtac chính hãng 100%, đầy đủ CO/CQ, hỗ trợ tư vấn kỹ thuật chuyên sâu, giao hàng nhanh toàn quốc với giá cạnh tranh, mang đến giải pháp khí nén bền bỉ, ổn định và tối ưu chi phí cho doanh nghiệp.

Xi lanh MAC SU – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh tròn mini Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh tròn Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

MAC SU Series – Xy lanh tròn inox đế bằng Airtac (Stainless Round Cylinder – Flat Foot Mount)

Xy lanh tròn thân inox: chống gỉ, bền bỉ trong môi trường ẩm, bụi, xưởng chế biến.
Đế bằng (SU) lắp chắc: dễ gá trên mặt phẳng, tối ưu cho cơ cấu đẩy – kẹp – chặn.
Hành trình đa dạng: 10–500 mm, đáp ứng nhiều bài toán chuyển động tuyến tính.
Đường kính phong phú: Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63.
Ứng dụng rộng: đóng gói, thực phẩm, dược, lắp ráp, cơ khí chính xác, tự động hóa.

Xy lanh tròn inox Đế bằng SU Ø16–Ø63 Hành trình 10–500 Airtac chính hãng

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xy lanh Airtac, van điện từ, cút nối nhanh, ống khí, bộ xử lý khí (FRL) cho dây chuyền tự động.

MAC SU – xy lanh tròn inox Airtac đế bằng, lắp chắc, bền trong môi trường công nghiệp.

Xy lanh tròn inox đế bằng MAC SU Airtac là gì?

MAC SU Series là dòng xy lanh khí nén tròn thân inox của Airtac, được cấu hình với đế bằng (SU) để lắp cố định vững chắc trên mặt phẳng. Kiểu gá đế SU giúp giảm rung, tăng độ ổn định khi xy lanh làm việc liên tục, phù hợp các cơ cấu đẩy – chặn – kẹp – định vị trong dây chuyền tự động. So với xy lanh thân nhôm thông thường, thân inox có lợi thế về khả năng chống ăn mòn, bền với môi trường ẩm, bụi, khu vực rửa vệ sinh (thường gặp trong thực phẩm, đồ uống, đóng gói). Nhờ dải đường kính Ø16–Ø63 và hành trình 10–500 mm, MAC SU đáp ứng được cả ứng dụng nhỏ gọn lẫn tải trung bình.

Cấu tạo chính & nguyên lý hoạt động

Thành phần quan trọng

Thân xy lanh inox: chống gỉ, tăng độ bền trong môi trường ẩm.
Piston & ty: chuyển đổi áp suất khí nén thành lực đẩy kéo tuyến tính.
Phớt làm kín: hạn chế rò khí, giúp xy lanh vận hành ổn định.
Nắp đầu & nắp đuôi: định vị, kết nối cổng khí nén.
Đế SU: bệ gá bằng giúp bắt vít chắc, chống xoay, giảm rung.

Nguyên lý làm việc

Khi cấp khí vào một đầu xy lanh, áp suất tác động lên piston tạo lực đẩy ty đi ra (hành trình tiến). Khi đảo chiều cấp khí sang đầu còn lại, piston dịch chuyển ngược lại kéo ty về (hành trình lùi). Cấu hình này đặc biệt phù hợp với van điện từ 5/2 điều khiển xy lanh tác động kép.

Mẹo: Nếu ứng dụng cần “dừng giữa/giữ vị trí”, có thể kết hợp van 5/3 center closed theo yêu cầu điều khiển.

Vì sao nên chọn MAC SU (inox, đế bằng)?

Chống gỉ – bền môi trường: phù hợp khu vực ẩm, rửa vệ sinh, nhà xưởng có hơi nước.
Lắp chắc – ít rung: đế SU giúp cố định tốt trên mặt phẳng, ổn định trong chu kỳ cao.
Hành trình phong phú: 10 đến 500 mm, dễ chọn theo không gian máy.
Dễ chuẩn hóa: nhiều mã theo đường kính/hành trình, thuận tiện dự phòng kho.
Hiệu quả chi phí: bền – dễ thay, tối ưu cho vận hành dài hạn.

Thông số kỹ thuật (khung tham khảo cho ứng dụng)

Thông số	Giá trị/diễn giải
Dòng sản phẩm	MAC SU – Xy lanh tròn inox, đế bằng
Đường kính (bore)	Ø16 / Ø20 / Ø25 / Ø32 / Ø40 / Ø50 / Ø63
Hành trình	10–500 mm (tùy mã)
Kiểu lắp	Đế bằng SU (bắt vít cố định trên mặt phẳng)
Ứng dụng	Đẩy – kẹp – chặn – định vị, tự động hóa, đóng gói, thực phẩm, dược

Lưu ý: Thông số chi tiết (áp suất làm việc, tốc độ, lực đẩy, cỡ cổng khí…) phụ thuộc datasheet từng bore và tiêu chuẩn lắp. Khi cần tính lực, chỉ cần gửi: đường kính + hành trình + áp làm việc để kỹ sư chọn đúng.

Cách chọn mã MAC…SU đúng nhu cầu

Chọn đường kính (Ø): Ø càng lớn lực càng mạnh (phù hợp tải lớn hơn).
Chọn hành trình (X…): theo khoảng di chuyển thực tế + chừa biên lắp đặt.
Chọn kiểu gá SU: phù hợp khi cần lắp trên mặt phẳng, ưu tiên độ cứng vững.
Chọn van điều khiển: thường dùng van 5/2 (xy lanh tác động kép); nếu cần giữ giữa dùng 5/3.

Bảng mã sản phẩm đầy đủ – MAC SU Series (inox, đế bằng)

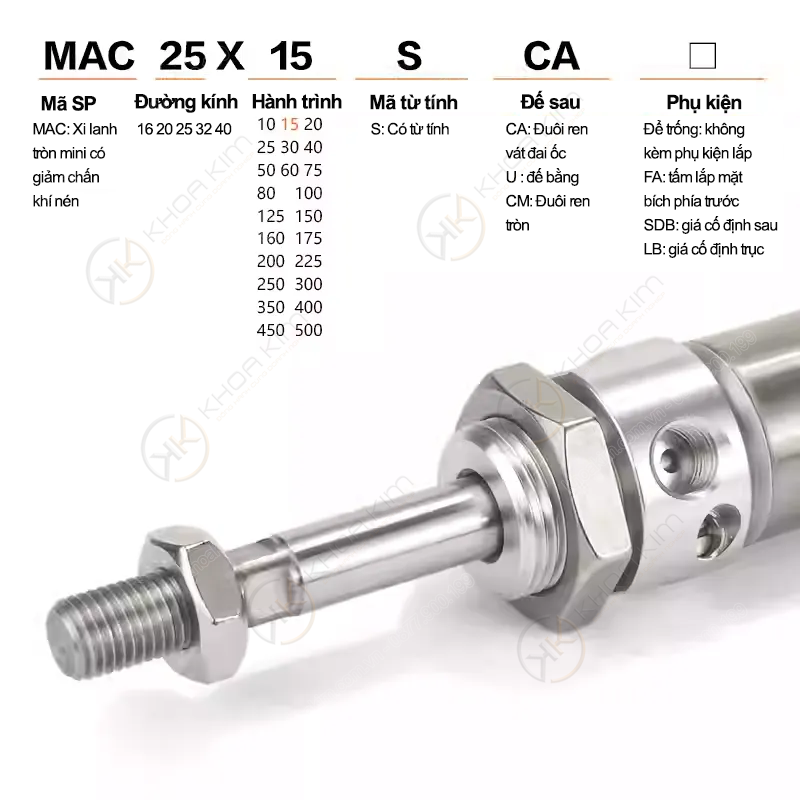

Dưới đây là đầy đủ mã theo từng đường kính Ø và hành trình (mm). Format: MAC[Ø]X[Hành trình]SU.

MAC Ø16 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC16X10SU	Cơ cấu nhỏ, đẩy/chặn ngắn
15	MAC16X15SU	Kẹp/định vị
20	MAC16X20SU	Đẩy nhẹ
25	MAC16X25SU	Chặn sản phẩm
30	MAC16X30SU	Đẩy ngắn
40	MAC16X40SU	Gắp/đẩy
50	MAC16X50SU	Cơ cấu trượt nhỏ
60	MAC16X60SU	Đẩy dài hơn
75	MAC16X75SU	Định vị/đẩy
80	MAC16X80SU	Chặn hành trình
100	MAC16X100SU	Đẩy trung bình
125	MAC16X125SU	Đẩy/định vị
150	MAC16X150SU	Đẩy dài
160	MAC16X160SU	Đẩy dài
175	MAC16X175SU	Đẩy/đỡ nhẹ
200	MAC16X200SU	Đẩy dài
225	MAC16X225SU	Cơ cấu dài
250	MAC16X250SU	Trượt/đẩy dài
300	MAC16X300SU	Đẩy dài – tải nhẹ
350	MAC16X350SU	Đẩy dài – tải nhẹ
400	MAC16X400SU	Đẩy dài – tải nhẹ
450	MAC16X450SU	Đẩy dài – tải nhẹ
500	MAC16X500SU	Đẩy dài – tải nhẹ

MAC Ø20 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC20X10SU	Kẹp/đẩy nhỏ
15	MAC20X15SU	Định vị
20	MAC20X20SU	Đẩy ngắn
25	MAC20X25SU	Chặn
30	MAC20X30SU	Đẩy
40	MAC20X40SU	Đẩy trung bình
50	MAC20X50SU	Đẩy trung bình
60	MAC20X60SU	Đẩy trung bình
75	MAC20X75SU	Đẩy
80	MAC20X80SU	Đẩy
100	MAC20X100SU	Đẩy dài
125	MAC20X125SU	Đẩy dài
150	MAC20X150SU	Đẩy dài
160	MAC20X160SU	Đẩy dài
175	MAC20X175SU	Đẩy dài
200	MAC20X200SU	Đẩy dài
225	MAC20X225SU	Đẩy dài
250	MAC20X250SU	Đẩy dài
300	MAC20X300SU	Đẩy dài
350	MAC20X350SU	Đẩy dài
400	MAC20X400SU	Đẩy dài
450	MAC20X450SU	Đẩy dài
500	MAC20X500SU	Đẩy dài

MAC Ø25 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC25X10SU	Kẹp/đẩy
15	MAC25X15SU	Định vị
20	MAC25X20SU	Đẩy ngắn
25	MAC25X25SU	Chặn
30	MAC25X30SU	Đẩy
40	MAC25X40SU	Đẩy
50	MAC25X50SU	Đẩy
60	MAC25X60SU	Đẩy
75	MAC25X75SU	Đẩy
80	MAC25X80SU	Đẩy
100	MAC25X100SU	Đẩy dài
125	MAC25X125SU	Đẩy dài
150	MAC25X150SU	Đẩy dài
160	MAC25X160SU	Đẩy dài
175	MAC25X175SU	Đẩy dài
200	MAC25X200SU	Đẩy dài
225	MAC25X225SU	Đẩy dài
250	MAC25X250SU	Đẩy dài
300	MAC25X300SU	Đẩy dài
350	MAC25X350SU	Đẩy dài
400	MAC25X400SU	Đẩy dài
450	MAC25X450SU	Đẩy dài
500	MAC25X500SU	Đẩy dài

MAC Ø32 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC32X10SU	Đẩy/kẹp tải vừa
15	MAC32X15SU	Định vị
20	MAC32X20SU	Đẩy
25	MAC32X25SU	Chặn
30	MAC32X30SU	Đẩy
40	MAC32X40SU	Đẩy
50	MAC32X50SU	Đẩy
60	MAC32X60SU	Đẩy
75	MAC32X75SU	Đẩy
80	MAC32X80SU	Đẩy
100	MAC32X100SU	Đẩy dài
125	MAC32X125SU	Đẩy dài
150	MAC32X150SU	Đẩy dài
160	MAC32X160SU	Đẩy dài
175	MAC32X175SU	Đẩy dài
200	MAC32X200SU	Đẩy dài
225	MAC32X225SU	Đẩy dài
250	MAC32X250SU	Đẩy dài
300	MAC32X300SU	Đẩy dài
350	MAC32X350SU	Đẩy dài
400	MAC32X400SU	Đẩy dài
450	MAC32X450SU	Đẩy dài
500	MAC32X500SU	Đẩy dài

MAC Ø40 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC40X10SU	Kẹp/đẩy tải vừa
15	MAC40X15SU	Định vị
20	MAC40X20SU	Đẩy
25	MAC40X25SU	Chặn
30	MAC40X30SU	Đẩy
40	MAC40X40SU	Đẩy
50	MAC40X50SU	Đẩy
60	MAC40X60SU	Đẩy
75	MAC40X75SU	Đẩy
80	MAC40X80SU	Đẩy
100	MAC40X100SU	Đẩy dài
125	MAC40X125SU	Đẩy dài
150	MAC40X150SU	Đẩy dài
160	MAC40X160SU	Đẩy dài
175	MAC40X175SU	Đẩy dài
200	MAC40X200SU	Đẩy dài
225	MAC40X225SU	Đẩy dài
250	MAC40X250SU	Đẩy dài
300	MAC40X300SU	Đẩy dài
350	MAC40X350SU	Đẩy dài
400	MAC40X400SU	Đẩy dài
450	MAC40X450SU	Đẩy dài
500	MAC40X500SU	Đẩy dài

MAC Ø50 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC50X10SU	Đẩy/kẹp tải trung
15	MAC50X15SU	Định vị
20	MAC50X20SU	Đẩy
25	MAC50X25SU	Chặn
30	MAC50X30SU	Đẩy
40	MAC50X40SU	Đẩy
50	MAC50X50SU	Đẩy
60	MAC50X60SU	Đẩy
75	MAC50X75SU	Đẩy
80	MAC50X80SU	Đẩy
100	MAC50X100SU	Đẩy dài
125	MAC50X125SU	Đẩy dài
150	MAC50X150SU	Đẩy dài
160	MAC50X160SU	Đẩy dài
175	MAC50X175SU	Đẩy dài
200	MAC50X200SU	Đẩy dài
225	MAC50X225SU	Đẩy dài
250	MAC50X250SU	Đẩy dài
300	MAC50X300SU	Đẩy dài
350	MAC50X350SU	Đẩy dài
400	MAC50X400SU	Đẩy dài
450	MAC50X450SU	Đẩy dài
500	MAC50X500SU	Đẩy dài

MAC Ø63 – danh sách mã (10–500)

Hành trình	Mã sản phẩm	Gợi ý dùng
10	MAC63X10SU	Đẩy/kẹp tải lớn
15	MAC63X15SU	Định vị
20	MAC63X20SU	Đẩy
25	MAC63X25SU	Chặn
30	MAC63X30SU	Đẩy
40	MAC63X40SU	Đẩy
50	MAC63X50SU	Đẩy
60	MAC63X60SU	Đẩy
75	MAC63X75SU	Đẩy
80	MAC63X80SU	Đẩy
100	MAC63X100SU	Đẩy dài
125	MAC63X125SU	Đẩy dài
150	MAC63X150SU	Đẩy dài
160	MAC63X160SU	Đẩy dài
175	MAC63X175SU	Đẩy dài
200	MAC63X200SU	Đẩy dài
225	MAC63X225SU	Đẩy dài
250	MAC63X250SU	Đẩy dài
300	MAC63X300SU	Đẩy dài
350	MAC63X350SU	Đẩy dài
400	MAC63X400SU	Đẩy dài
450	MAC63X450SU	Đẩy dài
500	MAC63X500SU	Đẩy dài

Ứng dụng tiêu biểu của xy lanh MAC SU

Máy đóng gói, dán nhãn, chiết rót: cơ cấu đẩy sản phẩm, chặn – phân tách.
Dây chuyền lắp ráp: kẹp – định vị chi tiết, đẩy phôi, cơ cấu gắp.
Thực phẩm – đồ uống – dược: môi trường ẩm, cần thân inox chống gỉ.
Cơ khí chính xác: chặn hành trình, định vị, cơ cấu tuyến tính gọn.

Câu hỏi thường gặp (FAQ)

MAC SU phù hợp khi nào?

Khi cần lắp cố định trên mặt phẳng (bắt vít chắc), ưu tiên độ ổn định và giảm rung. Đặc biệt phù hợp cơ cấu đẩy – chặn – kẹp trong máy tự động.

Chọn Ø bao nhiêu để đủ lực?

Ø càng lớn lực càng mạnh. Để chọn nhanh, bạn gửi: tải cần đẩy (kg), áp làm việc (bar), hành trình – kỹ sư sẽ tính lực và gợi ý Ø phù hợp (kèm hệ số an toàn).

MAC SU dùng van nào để điều khiển?

Thông dụng nhất là van điện từ 5/2 cho xy lanh tác động kép. Nếu cần giữ giữa/giữ vị trí khi dừng, cân nhắc van 5/3 (center closed) theo yêu cầu điều khiển.
