Tính năng nổi bật:

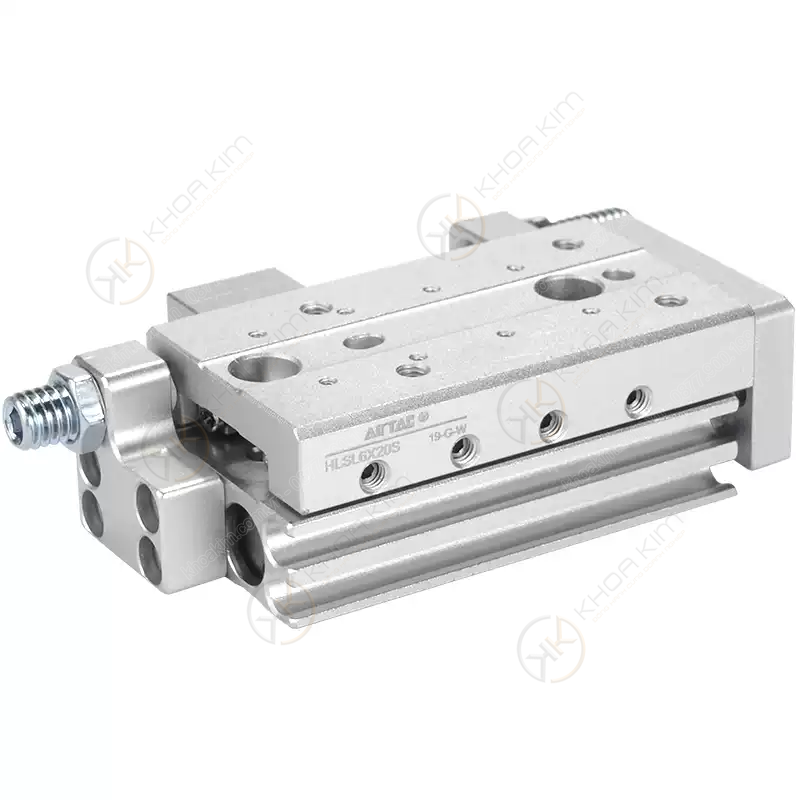

Xi lanh HLSL – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt thân dài (Long Body Slide Cylinder) cao cấp, được thiết kế tích hợp bàn trượt và ray dẫn hướng nhằm mang lại chuyển động tuyến tính ổn định, chính xác và giảm rung lắc tối đa trong quá trình vận hành. Với cấu trúc thân dài kết hợp hệ thống dẫn hướng chắc chắn, xi lanh HLSL Airtac giúp chống xoay hiệu quả, chịu tải ngang và mô-men tốt hơn so với các dòng xi lanh tiêu chuẩn, đặc biệt phù hợp cho các ứng dụng yêu cầu độ ổn định cao và lặp lại chính xác như gắp – đặt, đẩy – kéo, định vị và phân loại sản phẩm trong dây chuyền tự động hóa.

Dòng HLSL Series sở hữu thiết kế tối ưu giúp tiết kiệm không gian lắp đặt so với giải pháp kết hợp xi lanh và ray trượt rời, đồng thời nâng cao độ cứng vững và độ chính xác tổng thể của hệ thống. Sản phẩm có đa dạng kích thước đường kính từ Ø6 đến Ø25 cùng nhiều tùy chọn hành trình từ ngắn đến trung bình, cho phép linh hoạt lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ thiết kế dẫn hướng tích hợp, xi lanh HLSL đảm bảo chuyển động mượt mà, hạn chế sai lệch khi chịu tải lệch tâm và duy trì hiệu suất ổn định trong môi trường làm việc liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLSL tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Tính năng nổi bật

Xi lanh HLSL – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

HLSL Series – Xi lanh trượt thân dài Airtac (Long Body Slide Cylinder)

Thiết kế trượt dẫn hướng sẵn: tích hợp bàn trượt + ray dẫn, chạy ổn định, giảm rung lắc.
Thân dài – hành trình đa dạng: tối ưu không gian lắp đặt, phù hợp cơ cấu gắp – đặt, đẩy – kéo, định vị.
Độ chính xác cao: dẫn hướng giúp giữ thẳng, giảm xoay, phù hợp thao tác lặp lại.
Giảm tải cho ty: tải ngang/tải mô-men được “đỡ” bởi bàn trượt & cụm dẫn hướng.
Nhiều tùy chọn mã: Ø6/8/12/16/20/25; hành trình 10–150 mm; biến thể S/SA/SAS/SAF.

Xi lanh trượt Airtac HLSL thân dài Dẫn hướng tích hợp Ø6–Ø25 / 10–150mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp chính hãng Airtac: xi lanh (trượt/compact/tiêu chuẩn), van điện từ, cút nối nhanh, ống khí, bộ xử lý khí…

HLSL Airtac – xi lanh trượt thân dài, dẫn hướng ổn định, phù hợp cơ cấu gắp – đặt và định vị.

Xi lanh trượt thân dài HLSL Airtac là gì?

HLSL (Long Body Slide Cylinder) của Airtac là dòng xi lanh khí nén dạng trượt được thiết kế để giải quyết những bài toán mà xi lanh thường “khó làm tốt”: tải ngang, mô-men xoắn, yêu cầu độ ổn định cao và định vị lặp lại. Thay vì chỉ dùng ty piston đơn thuần, HLSL tích hợp cơ cấu bàn trượt + dẫn hướng giúp chuyển động mượt, giảm rung, hạn chế xoay và tăng độ chính xác trong các chu trình lặp. Trong thực tế nhà máy, HLSL thường được dùng làm “cụm trượt dẫn hướng” cho các cơ cấu: gắp – đặt, đẩy – kéo, chặn phôi, chuyển hướng sản phẩm, nâng hạ nhẹ, định vị đầu gắp, định vị jig. Nhờ thân dài và dẫn hướng tích hợp, việc lắp đặt gọn hơn so với phương án “xi lanh + ray trượt rời”.

Cấu tạo chi tiết & nguyên lý hoạt động HLSL

Thành phần chính

Thân xi lanh thân dài: tăng độ cứng vững, ổn định cho bàn trượt.
Piston + ty truyền lực: tạo lực đẩy/kéo theo hành trình.
Bàn trượt (slider table): mặt lắp tải, dễ bắt vít gá kẹp/jig.
Cụm dẫn hướng: giúp chống xoay, chịu tải ngang, giảm rung.
Đệm/giảm chấn: hạn chế va đập cuối hành trình (tùy biến thể).
Cổng cấp khí: cấp/xả khí cho 2 buồng tạo chuyển động hai chiều.

Nguyên lý hoạt động

Khi cấp khí vào buồng A, piston dịch chuyển và kéo theo cơ cấu truyền lực, làm bàn trượt di chuyển theo một chiều. Cấp khí vào buồng B, xi lanh đảo chiều, bàn trượt quay về. Nhờ cụm dẫn hướng, chuyển động được giữ thẳng và ổn định, giúp:

Giảm hiện tượng “lắc” khi tải đặt lệch tâm
Chống xoay bàn trượt khi gắn cơ cấu gắp
Cho độ lặp tốt hơn trong chu kỳ vận hành

Vì sao nên dùng xi lanh trượt HLSL thay vì xi lanh thường?

Chịu tải ngang & mô-men tốt hơn: dẫn hướng “gánh” tải, giảm cong ty.
Chuyển động ổn định: hạn chế rung, phù hợp máy chạy nhịp, lặp lại nhiều.
Dễ gá lắp cơ cấu: bàn trượt phẳng, thuận tiện bắt vít kẹp, jig, giá đỡ.
Tối ưu không gian: thân dài + dẫn hướng tích hợp, gọn hơn phương án rời.
Dải mã đa dạng: nhiều bore và hành trình, dễ chọn theo bài toán.
Bảo trì dễ: tiêu chuẩn công nghiệp, dễ thay thế theo mã.

Mẹo chọn nhanh: nếu cơ cấu gắn tải lệch tâm hoặc cần ổn định khi gắp đặt, ưu tiên HLSL thay vì xi lanh tiêu chuẩn + gá chống xoay.

Thông số kỹ thuật (khung tham khảo cho ứng dụng)

Hạng mục	Gợi ý / mô tả
Dòng sản phẩm	HLSL – Slide Cylinder thân dài Airtac
Đường kính (bore)	Ø6 / Ø8 / Ø12 / Ø16 / Ø20 / Ø25
Hành trình	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 (tùy bore)
Ứng dụng	Gắp – đặt, định vị, kẹp – chặn, chuyển hướng sản phẩm
Lưu ý thiết kế	Ưu tiên lọc khí (FRL), set tốc độ bằng van tiết lưu, kiểm soát va đập cuối hành trình

Lưu ý: Thông số chi tiết (lực kéo/đẩy theo áp suất, tải cho phép, độ lặp, kiểu đệm, kích thước lắp đặt…) nên đối chiếu đúng datasheet theo mã để chọn tối ưu.

Cách chọn mã HLSL đúng theo bài toán

Bước 1 – Chọn bore: Ø càng lớn thì lực càng cao, nhưng kích thước tăng theo.
Bước 2 – Chọn hành trình: chọn vừa đủ hành trình làm việc để tối ưu tốc độ và tuổi thọ.
Bước 3 – Xác định tải: tải đặt lệch tâm → chọn bore lớn hơn hoặc giảm tốc, dùng giảm chấn.

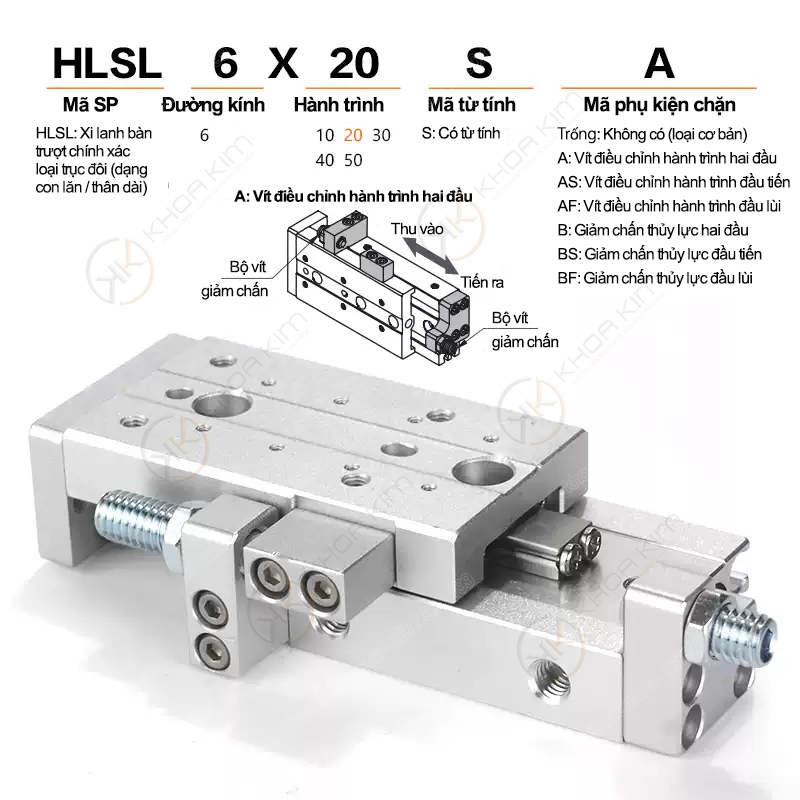

Bước 4 – Xác định biến thể: S / SA / SAS / SAF (theo chuẩn kho & yêu cầu gắn cảm biến/option).
Bước 5 – Đồng bộ phụ tùng: ưu tiên mã phổ biến để dễ dự phòng.

Bảng mã sản phẩm đầy đủ – HLSL Series Airtac

Dưới đây là đầy đủ mã HLSL bạn cung cấp, được nhóm theo bore để dễ tìm kiếm và lên BOM.

HLSL Ø6

Biến thể	Mã (Hành trình)
S	HLSL6X10S · HLSL6X20S · HLSL6X30S · HLSL6X40S · HLSL6X50S
SA	HLSL6X10SA · HLSL6X20SA · HLSL6X30SA · HLSL6X40SA · HLSL6X50SA
SAS	HLSL6X10SAS · HLSL6X20SAS · HLSL6X30SAS · HLSL6X40SAS · HLSL6X50SAS
SAF	HLSL6X10SAF · HLSL6X20SAF · HLSL6X30SAF · HLSL6X40SAF · HLSL6X50SAF

HLSL Ø8

Mã	Hành trình
HLSL8X10S · HLSL8X20S · HLSL8X30S · HLSL8X40S · HLSL8X50S · HLSL8X75S	10 / 20 / 30 / 40 / 50 / 75 mm

HLSL Ø12

Mã	Hành trình
HLSL12X10S · HLSL12X20S · HLSL12X30S · HLSL12X40S · HLSL12X50S · HLSL12X75S · HLSL12X100S	10 / 20 / 30 / 40 / 50 / 75 / 100 mm

HLSL Ø16

Mã	Hành trình
HLSL16X10S · HLSL16X20S · HLSL16X30S · HLSL16X40S · HLSL16X50S · HLSL16X75S · HLSL16X100S · HLSL16X125S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 mm

HLSL Ø20

Mã	Hành trình
HLSL20X10S · HLSL20X20S · HLSL20X30S · HLSL20X40S · HLSL20X50S · HLSL20X75S · HLSL20X100S · HLSL20X125S · HLSL20X150S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 mm

HLSL Ø25

Mã	Hành trình
HLSL25X10S · HLSL25X20S · HLSL25X30S · HLSL25X40S · HLSL25X50S · HLSL25X75S · HLSL25X100S · HLSL25X125S · HLSL25X150S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 mm

Hướng dẫn lắp đặt & vận hành bền bỉ

Đảm bảo khí sạch: dùng FRL, lọc tốt giúp tăng tuổi thọ seal & spool/đệm.
Cân chỉnh mặt lắp: mặt gá phẳng giúp bàn trượt chạy mượt, giảm kẹt.
Gắn tải đúng tâm: hạn chế lệch tâm quá mức; nếu lệch nhiều → giảm tốc hoặc chọn bore lớn hơn.
Dùng van tiết lưu: điều chỉnh tốc độ để tránh đập cuối hành trình.
Kiểm tra hành trình: đảm bảo không cấn cơ cấu, không vượt tải theo thiết kế.

Gợi ý: Với máy chạy nhịp cao, nên set tốc độ vừa phải và dùng giảm chấn/đệm phù hợp để giảm sốc cơ khí.

Ứng dụng tiêu biểu của xi lanh trượt HLSL

Cơ cấu gắp – đặt sản phẩm, kẹp giữ phôi, chuyển hướng linh kiện.
Máy đóng gói – dán nhãn – phân loại, cơ cấu chặn, đẩy, tách sản phẩm.
Jig định vị trong dây chuyền lắp ráp điện tử, cơ khí chính xác.
Thiết bị tự động hóa trong thực phẩm – dược – y tế cần chuyển động ổn định.

Câu hỏi thường gặp (FAQ)

HLSL khác gì so với xi lanh compact/tiêu chuẩn?

HLSL có bàn trượt và dẫn hướng tích hợp, chịu tải ngang và mô-men tốt hơn, giúp chuyển động ổn định và chống xoay tốt hơn so với xi lanh thường.

Chọn bore Ø6/Ø8 hay Ø12/Ø16… theo tiêu chí nào?

Chọn theo lực cần thiết + tải đặt lệch tâm + nhịp máy. Tải càng lớn/ lệch càng nhiều → ưu tiên bore lớn hơn và giảm tốc để tăng tuổi thọ.

S / SA / SAS / SAF là gì?

Đây là các biến thể trong hệ mã HLSL (liên quan option/chuẩn lắp, cảm biến, cấu hình phụ kiện tùy kho). Khi cần tránh nhầm, hãy gửi mã đầy đủ + ảnh cụm lắp để đối chiếu đúng phiên bản.
