Tính năng nổi bật:

Xi lanh HLS – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt (Slide Cylinder) cao cấp, được thiết kế chuyên biệt cho các ứng dụng yêu cầu hành trình ngắn, độ chính xác cao và khả năng chống xoay vượt trội. Với cấu trúc dạng trượt tích hợp cơ cấu dẫn hướng ổn định, xi lanh HLS Airtac giúp chuyển động tuyến tính mượt mà, giảm rung lắc và đảm bảo độ lặp lại cao trong quá trình vận hành, đặc biệt phù hợp cho các cơ cấu đẩy – kẹp – định vị, phân loại và các hệ thống tự động hóa tốc độ cao.

Dòng HLS Series sở hữu thiết kế nhỏ gọn, tối ưu không gian lắp đặt trong tủ máy hoặc các hệ thống có diện tích hạn chế. Sản phẩm có đa dạng kích thước đường kính như Ø6, Ø8, Ø12, Ø16, Ø20, Ø25 cùng nhiều tùy chọn hành trình từ ngắn đến trung bình, giúp linh hoạt lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ thiết kế dẫn hướng dạng slide, xi lanh HLS đảm bảo độ ổn định cao, hạn chế sai lệch khi chịu tải lệch tâm và nâng cao hiệu suất hoạt động trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLS tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh HLS – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

HLS Series – Xi lanh trượt Airtac (Slide Cylinder) gọn, chính xác, ổn định

Thiết kế dạng trượt (slide): hành trình ngắn, dẫn hướng ổn định – tối ưu cho cơ cấu đẩy/kẹp/định vị.
Chống xoay, độ lặp cao: phù hợp máy chạy nhịp nhanh, yêu cầu định vị tốt.
Kết cấu gọn: lắp trong tủ máy/khung máy chật hẹp, giảm chiều dài tổng thể so với xy lanh tiêu chuẩn.
Dải đường kính & hành trình đa dạng: Ø6, Ø8, Ø12, Ø16, Ø20, Ø25; hành trình 10–150mm (tùy cỡ).
Nhiều biến thể mã: S / SA / SB / SAS / SBS / SAF / SBF… dễ đồng bộ theo thiết kế & kho phụ tùng.

Xi lanh trượt Airtac HLS Series Hành trình ngắn Độ lặp cao

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp Airtac chính hãng: xi lanh, van điện từ, cút nối nhanh, ống khí, FRL, coil, phụ kiện thay thế…

HLS Series – xi lanh trượt Airtac gọn, chống xoay, tối ưu cơ cấu đẩy/kẹp/định vị.

Xi lanh trượt HLS Airtac là gì?

Xi lanh trượt HLS (Airtac) là dạng cơ cấu chấp hành khí nén được thiết kế cho hành trình ngắn, yêu cầu độ ổn định và chống xoay tốt. Khác với xi lanh tiêu chuẩn (đẩy thẳng), HLS thường có cấu trúc dạng “slide” giúp dẫn hướng tốt và giảm rung/đảo khi chạy nhịp nhanh. Trong thực tế nhà máy, HLS thường xuất hiện ở các công đoạn: đẩy sản phẩm, gạt phôi, kẹp định vị, chặn, phân loại, đẩy ra khỏi băng tải, đóng/mở cơ cấu nhỏ… Đặc biệt hiệu quả với không gian lắp đặt hạn chế hoặc nơi cần độ lặp cao.

Cấu tạo chính & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: nhôm/kim loại xử lý bề mặt, chắc chắn, tản nhiệt tốt.
Piston + phớt: tạo lực đẩy, làm kín khí, giảm rò rỉ.
Cụm trượt/dẫn hướng: giúp đầu trượt chạy thẳng, hạn chế xoay và rung.
Cổng cấp khí: cấp/xả khí để tạo chuyển động tịnh tiến.
Điểm lắp phụ kiện: dễ gắn gá, kẹp, chặn, cảm biến (tùy cấu hình).

Nguyên lý hoạt động

Khi cấp khí vào buồng A, piston dịch chuyển kéo theo bàn trượt tiến. Khi đảo khí sang buồng B, bàn trượt lùi về. Nhờ cấu trúc dẫn hướng, HLS cho chuyển động ổn định hơn trong các thao tác gạt/đẩy/kẹp.

Mẹo: Với hệ thống chạy nhịp nhanh, nên dùng FRL lọc sạch và điều chỉnh tốc bằng tiết lưu để tăng tuổi thọ phớt.

Vì sao nên chọn xi lanh trượt HLS Airtac?

Gọn – tối ưu không gian: phù hợp máy nhỏ, cụm cơ cấu đặt sát nhau.
Chuyển động ổn định: chống xoay tốt, giảm rung khi chạy nhịp.
Độ lặp cao: phù hợp định vị cơ cấu, đẩy/gạt phôi chính xác.
Đa dạng đường kính – hành trình: dễ chọn theo lực đẩy và không gian.
Dễ bảo trì: mã hóa rõ ràng, dễ thay đúng model theo kho phụ tùng.

Thông số kỹ thuật (tổng quan cho ứng dụng)

Hạng mục	Giá trị / mô tả
Dòng sản phẩm	Airtac HLS (slide cylinder)
Đường kính (bore)	Ø6, Ø8, Ø12, Ø16, Ø20, Ø25
Hành trình (stroke)	10–150mm (tùy bore)
Ứng dụng	Đẩy/gạt/kẹp/định vị, cơ cấu chặn, phân loại, thao tác nhịp nhanh

Lưu ý: Thông số chi tiết (áp suất, lực đẩy, vật liệu phớt, kích thước lắp, lựa chọn cảm biến…) phụ thuộc datasheet từng biến thể. Khi cần, gửi mã đầy đủ để đối chiếu đúng cấu hình S/SA/SB/SAS/SBS/SAF/SBF.

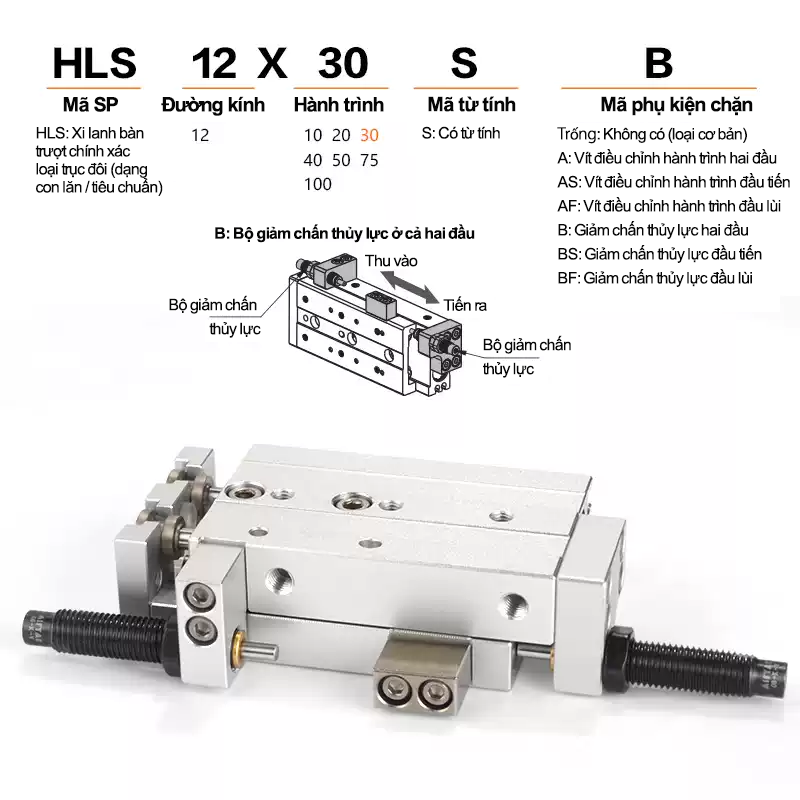

Cách đọc mã HLS & chọn đúng theo lực đẩy – hành trình – biến thể

Cấu trúc mã thường có dạng: HLS{Bore}X{Stroke}{Hậu tố}. Ví dụ: HLS16X50S nghĩa là bore 16mm, hành trình 50mm, biến thể “S”.

Bore (Ø): bore càng lớn lực đẩy càng lớn (cùng áp suất).
Stroke: chọn theo quãng đường cần đẩy/kẹp/gạt; hành trình dài hơn cần kiểm tra không gian.
Hậu tố: S / SA / SB / SAS / SBS / SAF / SBF… dùng để phân biệt cấu hình (cách lắp/chuẩn phụ kiện/biến thể series).

Mẹo: Nếu cần đồng bộ phụ tùng theo máy, hãy chọn cùng hậu tố (ví dụ SA hoặc SB) để tránh sai khác kích thước/chuẩn lắp.

Bảng mã sản phẩm đầy đủ – Xi lanh trượt Airtac HLS

Dưới đây là toàn bộ mã bạn cung cấp, được gom theo bore và chia theo nhóm hậu tố để dễ tra cứu.

HLS6 (Ø6) – danh sách mã

Hậu tố S: HLS6X10S · HLS6X20S · HLS6X30S · HLS6X40S · HLS6X50SHậu tố SA: HLS6X10SA · HLS6X20SA · HLS6X30SA · HLS6X40SA · HLS6X50SAHậu tố SAS: HLS6X10SAS · HLS6X20SAS · HLS6X30SAS · HLS6X40SAS · HLS6X50SAS Hậu tố SAF: HLS6X10SAF · HLS6X20SAF · HLS6X30SAF · HLS6X40SAF · HLS6X50SAF

HLS8 (Ø8) – danh sách mã

Hậu tố S: HLS8X10S · HLS8X20S · HLS8X30S · HLS8X40S · HLS8X50S · HLS8X75SHậu tố SA: HLS8X10SA · HLS8X20SA · HLS8X30SA · HLS8X40SA · HLS8X50SA · HLS8X75SAHậu tố SB: HLS8X10SB · HLS8X20SB · HLS8X30SB · HLS8X40SB · HLS8X50SB · HLS8X75SB Hậu tố SAS: HLS8X10SAS · HLS8X20SAS · HLS8X30SAS · HLS8X40SAS · HLS8X50SAS · HLS8X75SAS Hậu tố SBS: HLS8X10SBS · HLS8X20SBS · HLS8X30SBS · HLS8X40SBS · HLS8X50SBS · HLS8X75SBS Hậu tố SAF: HLS8X10SAF · HLS8X20SAF · HLS8X30SAF · HLS8X40SAF · HLS8X50SAF · HLS8X75SAF Hậu tố SBF: HLS8X10SBF · HLS8X20SBF · HLS8X30SBF · HLS8X40SBF · HLS8X50SBF · HLS8X75SBF

HLS12 (Ø12) – danh sách mã

Hậu tố S: HLS12X10S · HLS12X20S · HLS12X30S · HLS12X40S · HLS12X50S · HLS12X75S · HLS12X100SHậu tố SA: HLS12X10SA · HLS12X20SA · HLS12X30SA · HLS12X40SA · HLS12X50SA · HLS12X75SA · HLS12X100SAHậu tố SB: HLS12X10SB · HLS12X20SB · HLS12X30SB · HLS12X40SB · HLS12X50SB · HLS12X75SB · HLS12X100SB Hậu tố SAS: HLS12X10SAS · HLS12X20SAS · HLS12X30SAS · HLS12X40SAS · HLS12X50SAS · HLS12X75SAS · HLS12X100SAS Hậu tố SBS: HLS12X10SBS · HLS12X20SBS · HLS12X30SBS · HLS12X40SBS · HLS12X50SBS · HLS12X75SBS · HLS12X100SBS Hậu tố SAF: HLS12X10SAF · HLS12X20SAF · HLS12X30SAF · HLS12X40SAF · HLS12X50SAF · HLS12X75SAF · HLS12X100SAF Hậu tố SBF: HLS12X10SBF · HLS12X20SBF · HLS12X30SBF · HLS12X40SBF · HLS12X50SBF · HLS12X75SBF · HLS12X100SBF

HLS16 (Ø16) – danh sách mã

Hậu tố S: HLS16X10S · HLS16X20S · HLS16X30S · HLS16X40S · HLS16X50S · HLS16X75S · HLS16X100S · HLS16X125SHậu tố SA: HLS16X10SA · HLS16X20SA · HLS16X30SA · HLS16X40SA · HLS16X50SA · HLS16X75SA · HLS16X100SA · HLS16X125SAHậu tố SB: HLS16X10SB · HLS16X20SB · HLS16X30SB · HLS16X40SB · HLS16X50SB · HLS16X75SB · HLS16X100SB · HLS16X125SB Hậu tố SAS: HLS16X10SAS · HLS16X20SAS · HLS16X30SAS · HLS16X40SAS · HLS16X50SAS · HLS16X75SAS · HLS16X100SAS · HLS16X125SAS Hậu tố SBS: HLS16X10SBS · HLS16X20SBS · HLS16X30SBS · HLS16X40SBS · HLS16X50SBS · HLS16X75SBS · HLS16X100SBS · HLS16X125SBS Hậu tố SAF: HLS16X10SAF · HLS16X20SAF · HLS16X30SAF · HLS16X40SAF · HLS16X50SAF · HLS16X75SAF · HLS16X100SAF · HLS16X125SAF Hậu tố SBF: HLS16X10SBF · HLS16X20SBF · HLS16X30SBF · HLS16X40SBF · HLS16X50SBF · HLS16X75SBF · HLS16X100SBF · HLS16X125SBF

HLS20 (Ø20) – danh sách mã

Hậu tố S: HLS20X10S · HLS20X20S · HLS20X30S · HLS20X40S · HLS20X50S · HLS20X75S · HLS20X100S · HLS20X125S · HLS20X150SHậu tố SA: HLS20X10SA · HLS20X20SA · HLS20X30SA · HLS20X40SA · HLS20X50SA · HLS20X75SA · HLS20X100SA · HLS20X125SA · HLS20X150SAHậu tố SB: HLS20X10SB · HLS20X20SB · HLS20X30SB · HLS20X40SB · HLS20X50SB · HLS20X75SB · HLS20X100SB · HLS20X125SB · HLS20X150SB Hậu tố SAS: HLS20X10SAS · HLS20X20SAS · HLS20X30SAS · HLS20X40SAS · HLS20X50SAS · HLS20X75SAS · HLS20X100SAS · HLS20X125SAS · HLS20X150SAS Hậu tố SBS: HLS20X10SBS · HLS20X20SBS · HLS20X30SBS · HLS20X40SBS · HLS20X50SBS · HLS20X75SBS · HLS20X100SBS · HLS20X125SBS · HLS20X150SBS Hậu tố SAF: HLS20X10SAF · HLS20X20SAF · HLS20X30SAF · HLS20X40SAF · HLS20X50SAF · HLS20X75SAF · HLS20X100SAF · HLS20X125SAF · HLS20X150SAF Hậu tố SBF: HLS20X10SBF · HLS20X20SBF · HLS20X30SBF · HLS20X40SBF · HLS20X50SBF · HLS20X75SBF · HLS20X100SBF · HLS20X125SBF · HLS20X150SBF

HLS25 (Ø25) – danh sách mã

Hậu tố S: HLS25X10S · HLS25X20S · HLS25X30S · HLS25X40S · HLS25X50S · HLS25X75S · HLS25X100S · HLS25X125S · HLS25X150SHậu tố SA: HLS25X10SA · HLS25X20SA · HLS25X30SA · HLS25X40SA · HLS25X50SA · HLS25X75SA · HLS25X100SA · HLS25X125SA · HLS25X150SAHậu tố SB: HLS25X10SB · HLS25X20SB · HLS25X30SB · HLS25X40SB · HLS25X50SB · HLS25X75SB · HLS25X100SB · HLS25X125SB · HLS25X150SB Hậu tố SAS: HLS25X10SAS · HLS25X20SAS · HLS25X30SAS · HLS25X40SAS · HLS25X50SAS · HLS25X75SAS · HLS25X100SAS · HLS25X125SAS · HLS25X150SAS Hậu tố SBS: HLS25X10SBS · HLS25X20SBS · HLS25X30SBS · HLS25X40SBS · HLS25X50SBS · HLS25X75SBS · HLS25X100SBS · HLS25X125SBS · HLS25X150SBS Hậu tố SAF: HLS25X10SAF · HLS25X20SAF · HLS25X30SAF · HLS25X40SAF · HLS25X50SAF · HLS25X75SAF · HLS25X100SAF · HLS25X125SAF · HLS25X150SAF Hậu tố SBF: HLS25X10SBF · HLS25X20SBF · HLS25X30SBF · HLS25X40SBF · HLS25X50SBF · HLS25X75SBF · HLS25X100SBF · HLS25X125SBF · HLS25X150SBF

Ứng dụng tiêu biểu của xi lanh trượt HLS

Máy đóng gói/chiết rót/dán nhãn: cơ cấu gạt, đẩy sản phẩm, chặn phôi.
Robot gắp đặt: cơ cấu đẩy nhẹ, định vị nhanh.
Dây chuyền lắp ráp điện tử: đẩy linh kiện, kẹp định vị, thao tác hành trình ngắn.
Trạm phân loại: gạt hàng theo line, chặn phân luồng.

Câu hỏi thường gặp (FAQ)

HLS khác gì so với xi lanh tiêu chuẩn?

HLS tối ưu hành trình ngắn và ổn định dẫn hướng, phù hợp thao tác gạt/đẩy/kẹp nhanh. Xi lanh tiêu chuẩn mạnh về đa dạng hành trình dài và lắp đặt phổ thông.

Chọn bore nào cho đúng lực đẩy?

Bore càng lớn lực càng lớn (ở cùng áp suất). Nếu bạn cho mình biết tải, hành trình, tốc độ và áp suất hệ thống, kỹ sư sẽ gợi ý bore tối ưu để vừa đủ lực vừa bền.

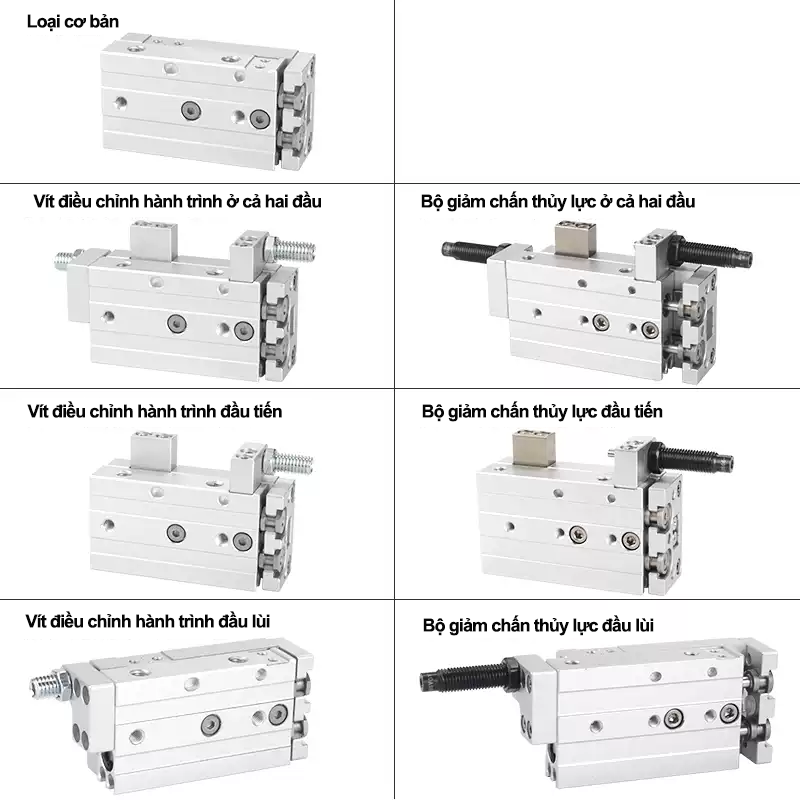

Các hậu tố S/SA/SB/SAS/SBS/SAF/SBF nghĩa là gì?

Đây là các biến thể theo chuẩn series/kết cấu/chuẩn lắp hoặc cấu hình đi kèm theo hệ mã. Để tránh nhầm khi thay thế, nên đặt hàng theo mã đầy đủ (ví dụ: HLS20X100SBF) đúng như trên máy.
