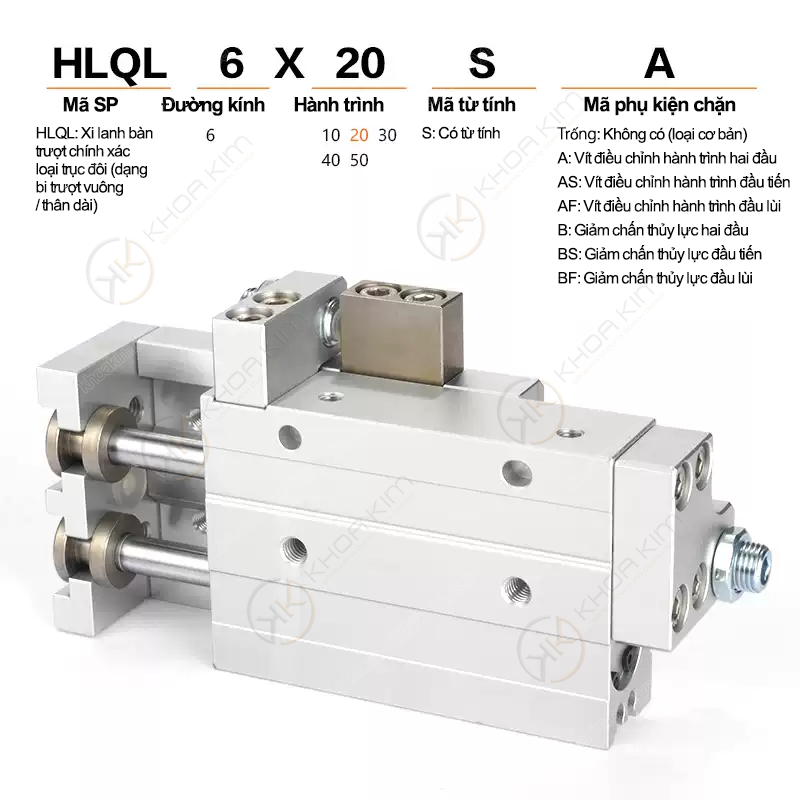

008 HLQL 1 copy Xi lanh HLQL - Airtac chính hãng

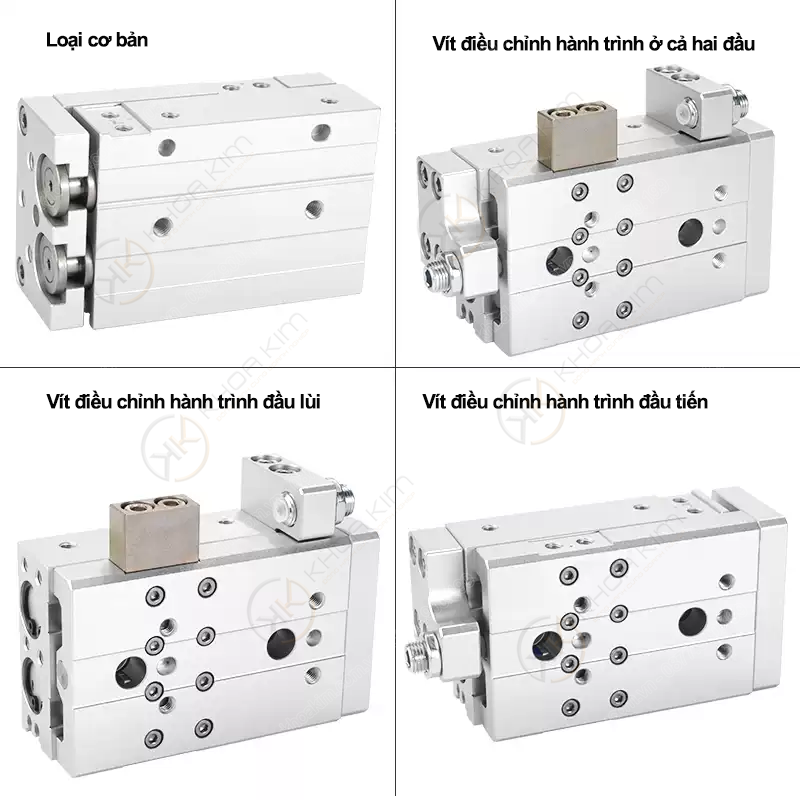

008 HLQL 2 copy Xi lanh HLQL - Airtac chính hãng

008 HLQL 3 copy Xi lanh HLQL - Airtac chính hãng

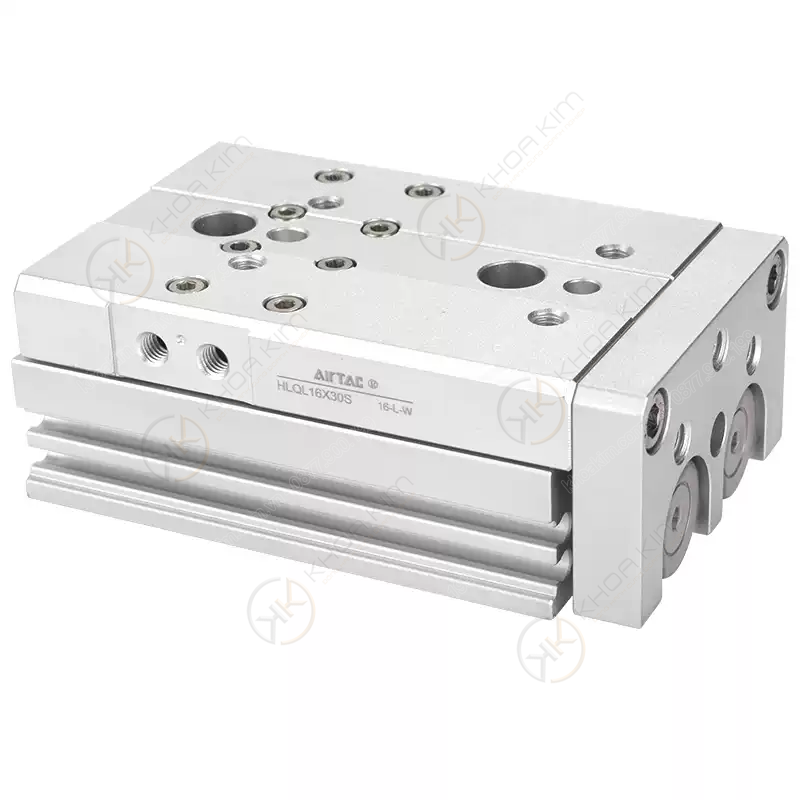

008 HLQL 4 copy Xi lanh HLQL - Airtac chính hãng

Tính năng nổi bật:

Xi lanh HLQL – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt thân dài (Long Body Slide Cylinder) cao cấp, được thiết kế tích hợp cơ cấu dẫn hướng ngay trên thân xi lanh giúp tăng độ cứng vững, chống rung lắc và đảm bảo chuyển động tuyến tính ổn định. Với thiết kế thân dài kết hợp bàn trượt chắc chắn, xi lanh HLQL Airtac mang lại khả năng chịu tải lệch tốt, hạn chế sai số khi vận hành và nâng cao độ chính xác lặp lại, đặc biệt phù hợp cho các ứng dụng gắp – đặt, chặn – đẩy, định vị và phân loại trong hệ thống tự động hóa công nghiệp.

Dòng HLQL Series sở hữu thiết kế nhỏ gọn nhưng cứng vững, tối ưu không gian lắp đặt so với giải pháp kết hợp xi lanh và ray trượt rời, giúp giảm số lượng chi tiết và rút ngắn thời gian thi công. Sản phẩm có đa dạng kích thước đường kính từ Ø6 đến Ø25 cùng nhiều tùy chọn hành trình từ 10mm đến 150mm, đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau. Nhờ cấu trúc dẫn hướng tích hợp, xi lanh HLQL giúp giảm rung lắc khi chịu tải lệch tâm, đảm bảo độ ổn định cao và hiệu suất làm việc bền bỉ trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLQL tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Tính năng nổi bật

Xi lanh HLQL – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

HLQL Series – Xi lanh trượt thân dài Airtac (Long Body Slide Cylinder)

Thiết kế trượt thân dài: dẫn hướng ổn định, chống rung lắc tốt khi tải lệch.
Gọn – cứng vững: tối ưu không gian lắp đặt cho cơ cấu gắp – đặt, chặn – đẩy.
Hành trình đa dạng: 10–150 mm (tùy bore), dễ chọn cho nhiều bài toán.
Dải đường kính phong phú: Ø6 / Ø8 / Ø12 / Ø16 / Ø20 / Ø25.
Phù hợp tự động hóa: tốc độ đáp ứng tốt, lặp lại ổn định, dễ bảo trì.

Xi lanh trượt Airtac HLQL thân dài Dẫn hướng ổn định Ø6–Ø25 Stroke 10–150

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: HLQL, HLSQ, TN, MAL, SC, SDA… kèm van điện từ, cút nối nhanh, bộ xử lý khí.

HLQL Series – xi lanh trượt thân dài Airtac, dẫn hướng tốt, phù hợp cơ cấu gắp – đặt và chặn – đẩy.

Xi lanh trượt thân dài HLQL Airtac là gì?

HLQL Series là dòng xi lanh trượt (slide cylinder) thân dài của Airtac, được thiết kế để kết hợp “lực đẩy khí nén” với “khả năng dẫn hướng” ngay trên thân xi lanh. Nhờ cấu trúc trượt và thân dài, HLQL cho chuyển động tuyến tính ổn định, đặc biệt hiệu quả khi:

Không gian lắp đặt hạn chế nhưng vẫn cần độ vững.
Tải có xu hướng lệch tâm (lệch tải), dễ gây rung lắc với xi lanh thường.
Cơ cấu cần độ lặp lại ổn định như gắp – đặt, chặn – đẩy, phân loại sản phẩm.

Trong thực tế nhà máy, HLQL thường được dùng như một “module trượt khí nén” thay vì phải lắp xi lanh + bộ dẫn hướng rời, giúp giảm số lượng chi tiết, tăng độ gọn và rút ngắn thời gian lắp đặt.

Cấu tạo & nguyên lý hoạt động của HLQL Series

Thành phần chính

Thân xi lanh dạng khối (body dài): tăng độ cứng, giảm rung khi tải lệch.
Bàn trượt (slide table): mặt lắp phụ kiện/kẹp/gá, truyền chuyển động ra ngoài.
Cụm dẫn hướng: giúp bàn trượt chạy thẳng, hạn chế xoay và lắc.
Piston + ty: tạo lực đẩy/kéo theo áp suất khí nén.
Phớt làm kín: giữ kín khí, giảm hao khí, duy trì độ ổn định.

Nguyên lý vận hành

Khi cấp khí vào một đầu, áp suất tác động lên piston tạo lực đẩy làm bàn trượt di chuyển. Hệ dẫn hướng giữ bàn trượt chạy thẳng theo trục, nhờ đó hạn chế rung, tránh xoay so với xi lanh thông thường. Với thiết kế thân dài, HLQL đặc biệt phù hợp khi bạn cần: độ lặp lại vị trí tốt, giữ ổn định khi tải lệch, và chạy nhịp liên tục.

Ưu điểm nổi bật của xi lanh trượt thân dài HLQL Airtac

Ổn định cao: cấu trúc dẫn hướng giúp giảm rung lắc, phù hợp cơ cấu chạy nhịp.
Chống tải lệch: tốt hơn so với xi lanh tiêu chuẩn khi gá lắp lệch tâm.
Thiết kế gọn: thay vì dùng xi lanh + rail dẫn hướng rời, HLQL tích hợp sẵn.
Dễ thiết kế cơ khí: bàn trượt có thể lắp gá, kẹp, bệ đỡ theo yêu cầu.
Dải mã đa dạng: Ø6–Ø25, hành trình 10–150 mm, tối ưu theo từng máy.
Chi phí tối ưu: giảm chi tiết lắp ghép, giảm công bảo trì, giảm sai số lắp đặt.

Mẹo kỹ sư: nếu tải lệch nhiều hoặc cần độ cứng cao hơn nữa, hãy chọn bore lớn hơn hoặc tăng kích thước hành trình phù hợp, đồng thời kiểm tra lực đẩy theo áp suất làm việc.

Thông số kỹ thuật tham khảo

Hạng mục	Gợi ý/ý nghĩa
Loại xi lanh	Xi lanh trượt (slide) thân dài, tích hợp dẫn hướng
Bore (đường kính)	Ø6 / Ø8 / Ø12 / Ø16 / Ø20 / Ø25
Hành trình	10–150 mm (tùy bore)
Ứng dụng	Gắp – đặt, chặn – đẩy, phân loại, cơ cấu kẹp, cơ cấu trượt trong tủ máy
Khuyến nghị hệ khí	Dùng khí nén sạch, có lọc/điều áp (FRL) để tăng tuổi thọ phớt và giảm kẹt spool van điều khiển

Lưu ý: Khi cần tính lực (N) theo áp suất (bar) và bore, hoặc cần chọn van/ống phù hợp lưu lượng, hãy gửi mã HLQL + áp suất làm việc + tải và hành trình để đối chiếu nhanh.

Cách chọn mã HLQL đúng bài toán (bore – hành trình – tải)

Bước 1 – Chọn bore (Ø): bore càng lớn thì lực đẩy càng mạnh; phù hợp tải nặng/tải lệch.
Bước 2 – Chọn hành trình (X): chọn đúng quãng đường di chuyển cần thiết; tránh chọn quá dài gây dư không gian.
Bước 3 – Kiểm tra tải lệch: nếu gá lắp lệch tâm, ưu tiên bore lớn hơn hoặc dùng bệ gá phân bố lực đều.
Bước 4 – Chọn van điều khiển: ưu tiên van có lưu lượng phù hợp (5/2 hoặc 5/3 tùy cơ cấu), tránh nghẹt gây chậm.
Bước 5 – Chuẩn hóa phụ tùng: chọn các hành trình phổ thông (10/20/30/40/50/75/100/125/150) để dễ dự phòng kho.

Bảng mã sản phẩm đầy đủ – HLQL Series (Airtac)

Danh sách dưới đây bao gồm đầy đủ mã HLQL bạn cung cấp, gom theo bore để dễ tra cứu và SEO theo từ khóa “HLQL + hành trình”.

Bore (Ø)	Mã sản phẩm (đầy đủ)	Hành trình (mm)
HLQL6	HLQL6X10S HLQL6X20S HLQL6X30S HLQL6X40S HLQL6X50S	10 / 20 / 30 / 40 / 50
HLQL8	HLQL8X10S HLQL8X20S HLQL8X30S HLQL8X40S HLQL8X50S HLQL8X75S	10 / 20 / 30 / 40 / 50 / 75
HLQL12	HLQL12X10S HLQL12X20S HLQL12X30S HLQL12X40S HLQL12X50S HLQL12X75S HLQL12X100S	10 / 20 / 30 / 40 / 50 / 75 / 100
HLQL16	HLQL16X10S HLQL16X20S HLQL16X30S HLQL16X40S HLQL16X50S HLQL16X75S HLQL16X100S HLQL16X125S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125
HLQL20	HLQL20X10S HLQL20X20S HLQL20X30S HLQL20X40S HLQL20X50S HLQL20X75S HLQL20X100S HLQL20X125S HLQL20X150S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150
HLQL25	HLQL25X10S HLQL25X20S HLQL25X30S HLQL25X40S HLQL25X50S HLQL25X75S HLQL25X100S HLQL25X125S HLQL25X150S	10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150

Ứng dụng tiêu biểu của xi lanh HLQL Airtac

Gắp – đặt sản phẩm: bàn trượt lắp kẹp khí/giác hút, di chuyển ổn định.
Cơ cấu chặn – đẩy: đẩy phôi trên băng tải, chặn định vị sản phẩm.
Phân loại: trượt ngang để chuyển hướng sản phẩm theo line.
Máy đóng gói/chiết rót: cơ cấu trượt lặp lại liên tục, yêu cầu độ ổn định cao.
Tủ máy – cụm cơ khí nhỏ: thay cho cơ cấu xi lanh + rail dẫn hướng rời.

Câu hỏi thường gặp (FAQ)

HLQL khác gì so với xi lanh thường?

HLQL là xi lanh trượt tích hợp dẫn hướng, giúp bàn trượt chạy thẳng, chống xoay và ổn định tốt hơn khi tải lệch. Xi lanh thường chỉ tạo lực đẩy/kéo, muốn chống xoay phải lắp dẫn hướng rời.

Khi nào nên chọn bore Ø20 hoặc Ø25?

Khi tải nặng hơn, tải lệch lớn, hoặc cần lực đẩy lớn ở áp suất giới hạn. Bore lớn giúp tăng lực và tăng độ cứng tổng thể, giảm rung khi máy chạy nhịp.

Có cần bộ FRL không?

Nên có. Khí nén sạch và ổn định áp giúp tăng tuổi thọ phớt, giảm kẹt bụi và duy trì độ lặp lại hành trình.
