Tính năng nổi bật:

Xi lanh HLQ – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt (Slide Cylinder / Guided Slide) cao cấp, được thiết kế tích hợp cơ cấu dẫn hướng giúp chống xoay hiệu quả, giảm rung lắc và tăng độ ổn định khi làm việc. Với thiết kế dạng trượt kết hợp hệ thống dẫn hướng chính xác, xi lanh HLQ Airtac mang lại chuyển động tuyến tính mượt mà, độ lặp lại cao và khả năng chịu tải tốt, đặc biệt phù hợp cho các cơ cấu gắp – đặt, đẩy – chặn, định vị và phân loại trong hệ thống tự động hóa hiện đại.

Dòng HLQ Series có thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế, phù hợp cho các tủ máy, dây chuyền sản xuất hoặc module tự động hóa yêu cầu độ chính xác cao. Sản phẩm có đa dạng kích thước bore từ Ø6 đến Ø25 cùng nhiều tùy chọn hành trình, giúp linh hoạt lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ cấu trúc dẫn hướng tích hợp, xi lanh HLQ giúp hạn chế sai lệch khi chịu tải lệch tâm, đảm bảo độ ổn định và nâng cao hiệu suất hoạt động trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLQ tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh HLQ – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

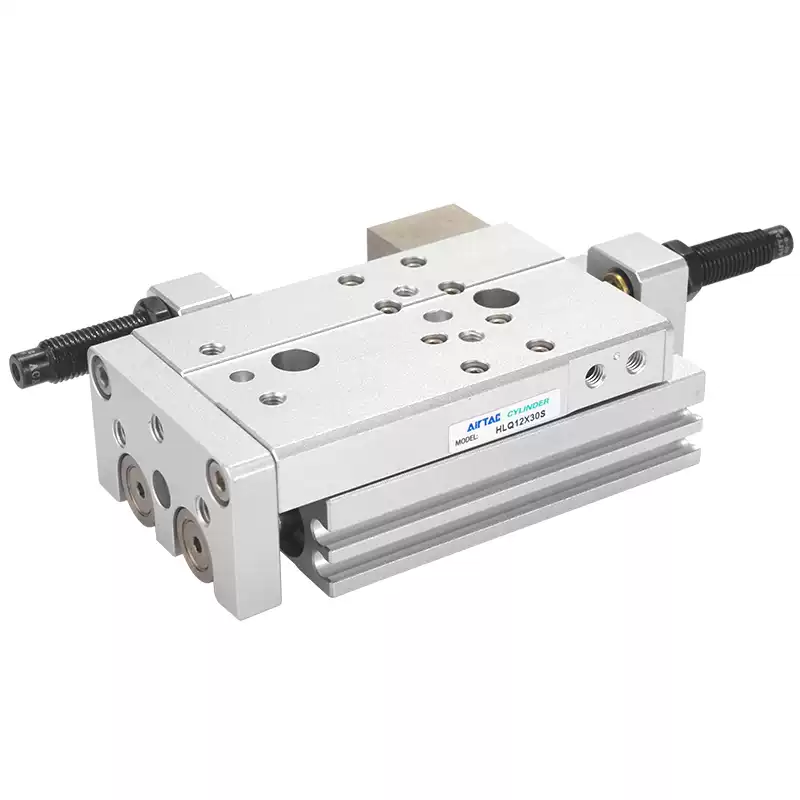

HLQ Series – Xi lanh trượt Airtac (Slide Cylinder / Guided Slide)

Thiết kế “trượt” chống xoay: cơ cấu dẫn hướng giúp bàn trượt ổn định, hạn chế rung lắc và lệch tải.
Gọn – nhẹ – dễ lắp: phù hợp cơ cấu gắp – đặt, chặn – đẩy, định vị, phân loại trong máy tự động.
Độ lặp cao: chuyển động tuyến tính ổn định, tối ưu cho chu kỳ làm việc liên tục.
Dải bore rộng: HLQ6 / HLQ8 / HLQ12 / HLQ16 / HLQ20 / HLQ25.

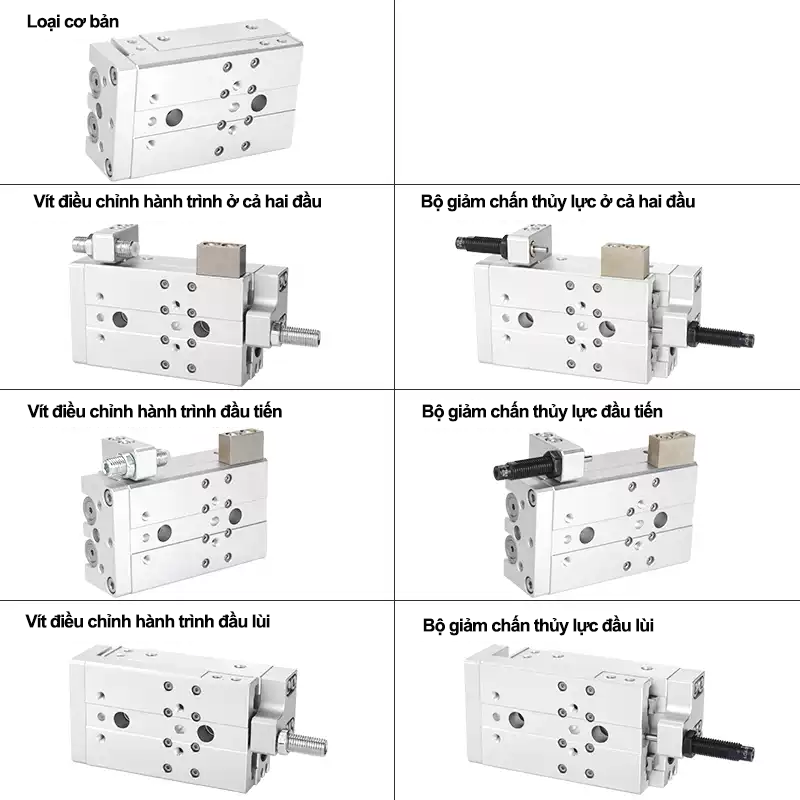

Nhiều biến thể mã: S / SA / SB / SAS / SBS / SAF / SBF đáp ứng nhiều cấu hình lắp & cảm biến.

Xi lanh trượt Airtac Chống xoay Bore 6–25 Ứng dụng tự động hóa

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã HLQ đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng, cảm biến, phụ kiện khí nén, cút nối nhanh, van điện từ, ống PU/PA…

HLQ Series – xi lanh trượt Airtac gọn, dẫn hướng ổn định, tối ưu cho gắp – đặt và định vị.

Xi lanh trượt HLQ Airtac là gì?

HLQ (Slide Cylinder) của Airtac là dòng xi lanh khí nén dạng trượt, tích hợp cơ cấu dẫn hướng giúp chống xoay ty – giảm rung – tăng độ ổn định khi mang tải. Khác với xi lanh tròn tiêu chuẩn, HLQ phù hợp đặc biệt cho các cơ cấu có mặt bàn trượt/đế trượt cần chuyển động tuyến tính chính xác. Trong thực tế, HLQ thường xuất hiện ở các cụm máy: gắp – đặt, chặn phôi, đẩy sản phẩm, phân loại, định vị, cơ cấu kẹp nhỏ, bàn trượt pick & place, và các module tự động hóa cần độ lặp tốt trong không gian lắp đặt hạn chế.

Cấu tạo HLQ & nguyên lý làm việc

Thành phần chính

Thân xi lanh: gọn, cứng vững, tối ưu độ ổn định khi chạy chu kỳ cao.
Bàn trượt/đế trượt: bề mặt lắp chi tiết hoặc gá cơ cấu, thuận tiện bắt vít.
Ty & piston: tạo lực đẩy/kéo, chuyển động tuyến tính.
Cụm dẫn hướng: giúp chống xoay, giảm lệch tải, tăng độ lặp.
Gioăng/đệm kín: đảm bảo độ kín khí và tuổi thọ vận hành.

Nguyên lý hoạt động

Khi cấp khí vào cổng A/B (tùy thiết kế), piston dịch chuyển kéo theo bàn trượt di chuyển theo phương thẳng. Cụm dẫn hướng giữ cho bàn trượt chạy ổn định, hạn chế rung và chống xoay – đặc biệt hữu ích khi tải đặt lệch tâm hoặc có lực ngang nhẹ trong quá trình vận hành. Để tăng độ bền, khuyến nghị dùng khí sạch (lọc – điều áp), tránh bụi/nước, và dùng giảm chấn/tiết lưu nếu tốc độ cao.

Vì sao nên chọn xi lanh trượt HLQ Airtac?

Chống xoay tốt: phù hợp khi cần giữ hướng, tránh “vặn” cơ cấu gắp.
Ổn định khi mang tải: giảm rung, giảm lệch, tăng độ lặp theo thời gian.
Thiết kế gọn: dễ tích hợp vào cụm máy nhỏ, robot gắp – đặt.
Dễ chọn mã theo bore & hành trình: HLQ6–HLQ25, stroke đa dạng từ 10 đến 150 mm.
Nhiều biến thể: S / SA / SB / SAS / SBS / SAF / SBF phù hợp nhu cầu gá lắp & cảm biến.

Mẹo kỹ sư: Nếu cơ cấu có lực ngang hoặc tải lệch tâm, ưu tiên HLQ (dẫn hướng) thay vì xi lanh tròn tiêu chuẩn để tăng tuổi thọ và độ ổn định.

Thông số kỹ thuật (tham khảo cho ứng dụng)

Hạng mục	Nội dung
Loại xi lanh	Xi lanh trượt / dẫn hướng (Slide / Guided)
Bore (đường kính)	6 / 8 / 12 / 16 / 20 / 25 mm
Hành trình	10 → 150 mm (tùy bore và biến thể mã)
Ứng dụng	Gắp – đặt, chặn – đẩy, định vị, phân loại, cơ cấu tuyến tính nhỏ

Lưu ý: Thông số chi tiết (áp suất, tốc độ, tải cho phép, dung sai độ lặp, loại cảm biến…) nên đối chiếu theo datasheet đúng biến thể HLQ bạn chọn.

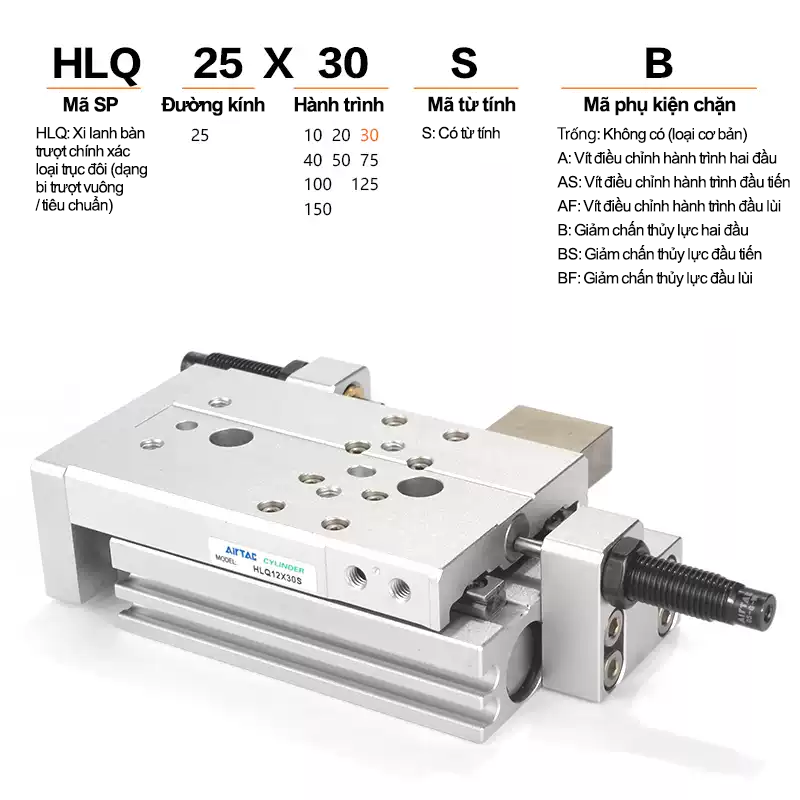

Cách chọn đúng mã HLQ (bore – hành trình – biến thể S/SA/SB…)

Chọn bore: dựa theo lực cần thiết và kích thước cơ cấu (HLQ6 → HLQ25).
Chọn hành trình: 10 / 20 / 30 / 40 / 50 / 75 / 100 / 125 / 150 mm tùy bore.
Chọn biến thể mã: S / SA / SB / SAS / SBS / SAF / SBF theo tiêu chuẩn lắp đặt/cảm biến mà bạn đang sử dụng.
Đối chiếu không gian lắp: ưu tiên HLQ khi cần chống xoay hoặc có lực ngang nhẹ.
Chọn phụ kiện: tiết lưu, giảm chấn, FRL, cảm biến hành trình (nếu cần phản hồi PLC).

Bảng mã sản phẩm đầy đủ – Xi lanh trượt HLQ Airtac

Dưới đây là toàn bộ mã HLQ bạn cung cấp, được gom theo nhóm biến thể để dễ tra cứu (và dễ SEO theo “HLQ + bore + stroke”).

Nhóm HLQ…S (đuôi S)

HLQ6X10S HLQ6X20S HLQ6X30S HLQ6X40S HLQ6X50S HLQ8X10S HLQ8X20S HLQ8X30S HLQ8X40S HLQ8X50S HLQ8X75S HLQ12X10S HLQ12X20S HLQ12X30S HLQ12X40S HLQ12X50S HLQ12X75S HLQ12X100S HLQ16X10S HLQ16X20S HLQ16X30S HLQ16X40S HLQ16X50S HLQ16X75S HLQ16X100S HLQ16X125S HLQ20X10S HLQ20X20S HLQ20X30S HLQ20X40S HLQ20X50S HLQ20X75S HLQ20X100S HLQ20X125S HLQ20X150S HLQ25X10S HLQ25X20S HLQ25X30S HLQ25X40S HLQ25X50S HLQ25X75S HLQ25X100S HLQ25X125S HLQ25X150S

Nhóm HLQ…SA (đuôi SA)

HLQ6X10SA HLQ6X20SA HLQ6X30SA HLQ6X40SA HLQ6X50SA HLQ8X10SA HLQ8X20SA HLQ8X30SA HLQ8X40SA HLQ8X50SA HLQ8X75SA HLQ12X10SA HLQ12X20SA HLQ12X30SA HLQ12X40SA HLQ12X50SA HLQ12X75SA HLQ12X100SA HLQ16X10SA HLQ16X20SA HLQ16X30SA HLQ16X40SA HLQ16X50SA HLQ16X75SA HLQ16X100SA HLQ16X125SA HLQ20X10SA HLQ20X20SA HLQ20X30SA HLQ20X40SA HLQ20X50SA HLQ20X75SA HLQ20X100SA HLQ20X125SA HLQ20X150SA HLQ25X10SA HLQ25X20SA HLQ25X30SA HLQ25X40SA HLQ25X50SA HLQ25X75SA HLQ25X100SA HLQ25X125SA HLQ25X150SA

Nhóm HLQ…SB (đuôi SB)

HLQ8X10SB HLQ8X20SB HLQ8X30SB HLQ8X40SB HLQ8X50SB HLQ8X75SB HLQ12X10SB HLQ12X20SB HLQ12X30SB HLQ12X40SB HLQ12X50SB HLQ12X75SB HLQ12X100SB HLQ16X10SB HLQ16X20SB HLQ16X30SB HLQ16X40SB HLQ16X50SB HLQ16X75SB HLQ16X100SB HLQ16X125SB HLQ20X10SB HLQ20X20SB HLQ20X30SB HLQ20X40SB HLQ20X50SB HLQ20X75SB HLQ20X100SB HLQ20X125SB HLQ20X150SB HLQ25X10SB HLQ25X20SB HLQ25X30SB HLQ25X40SB HLQ25X50SB HLQ25X75SB HLQ25X100SB HLQ25X125SB HLQ25X150SB

Nhóm HLQ…SAS (đuôi SAS)

HLQ6X10SAS HLQ6X20SAS HLQ6X30SAS HLQ6X40SAS HLQ6X50SAS HLQ8X10SAS HLQ8X20SAS HLQ8X30SAS HLQ8X40SAS HLQ8X50SAS HLQ8X75SAS HLQ12X10SAS HLQ12X20SAS HLQ12X30SAS HLQ12X40SAS HLQ12X50SAS HLQ12X75SAS HLQ12X100SAS HLQ16X10SAS HLQ16X20SAS HLQ16X30SAS HLQ16X40SAS HLQ16X50SAS HLQ16X75SAS HLQ16X100SAS HLQ16X125SAS HLQ20X10SAS HLQ20X20SAS HLQ20X30SAS HLQ20X40SAS HLQ20X50SAS HLQ20X75SAS HLQ20X100SAS HLQ20X125SAS HLQ20X150SAS HLQ25X10SAS HLQ25X20SAS HLQ25X30SAS HLQ25X40SAS HLQ25X50SAS HLQ25X75SAS HLQ25X100SAS HLQ25X125SAS HLQ25X150SAS

Nhóm HLQ…SBS (đuôi SBS)

HLQ8X10SBS HLQ8X20SBS HLQ8X30SBS HLQ8X40SBS HLQ8X50SBS HLQ8X75SBS HLQ12X10SBS HLQ12X20SBS HLQ12X30SBS HLQ12X40SBS HLQ12X50SBS HLQ12X75SBS HLQ12X100SBS HLQ16X10SBS HLQ16X20SBS HLQ16X30SBS HLQ16X40SBS HLQ16X50SBS HLQ16X75SBS HLQ16X100SBS HLQ16X125SBS HLQ20X10SBS HLQ20X20SBS HLQ20X30SBS HLQ20X40SBS HLQ20X50SBS HLQ20X75SBS HLQ20X100SBS HLQ20X125SBS HLQ20X150SBS HLQ25X10SBS HLQ25X20SBS HLQ25X30SBS HLQ25X40SBS HLQ25X50SBS HLQ25X75SBS HLQ25X100SBS HLQ25X125SBS HLQ25X150SBS

Nhóm HLQ…SAF (đuôi SAF)

HLQ6X10SAF HLQ6X20SAF HLQ6X30SAF HLQ6X40SAF HLQ6X50SAF HLQ8X10SAF HLQ8X20SAF HLQ8X30SAF HLQ8X40SAF HLQ8X50SAF HLQ8X75SAF HLQ12X10SAF HLQ12X20SAF HLQ12X30SAF HLQ12X40SAF HLQ12X50SAF HLQ12X75SAF HLQ12X100SAF HLQ16X10SAF HLQ16X20SAF HLQ16X30SAF HLQ16X40SAF HLQ16X50SAF HLQ16X75SAF HLQ16X100SAF HLQ16X125SAF HLQ20X10SAF HLQ20X20SAF HLQ20X30SAF HLQ20X40SAF HLQ20X50SAF HLQ20X75SAF HLQ20X100SAF HLQ20X125SAF HLQ20X150SAF HLQ25X10SAF HLQ25X20SAF HLQ25X30SAF HLQ25X40SAF HLQ25X50SAF HLQ25X75SAF HLQ25X100SAF HLQ25X125SAF HLQ25X150SAF

Nhóm HLQ…SBF (đuôi SBF)

HLQ8X10SBF HLQ8X20SBF HLQ8X30SBF HLQ8X40SBF HLQ8X50SBF HLQ8X75SBF HLQ12X10SBF HLQ12X20SBF HLQ12X30SBF HLQ12X40SBF HLQ12X50SBF HLQ12X75SBF HLQ12X100SBF HLQ16X10SBF HLQ16X20SBF HLQ16X30SBF HLQ16X40SBF HLQ16X50SBF HLQ16X75SBF HLQ16X100SBF HLQ16X125SBF HLQ20X10SBF HLQ20X20SBF HLQ20X30SBF HLQ20X40SBF HLQ20X50SBF HLQ20X75SBF HLQ20X100SBF HLQ20X125SBF HLQ20X150SBF HLQ25X10SBF HLQ25X20SBF HLQ25X30SBF HLQ25X40SBF HLQ25X50SBF HLQ25X75SBF HLQ25X100SBF HLQ25X125SBF HLQ25X150SBF

Ứng dụng tiêu biểu của xi lanh trượt HLQ

Robot gắp – đặt, cơ cấu pick & place, module cấp phôi.
Cơ cấu chặn – đẩy sản phẩm trong máy đóng gói/chiết rót/dán nhãn.
Định vị, phân loại sản phẩm trên băng tải.
Máy lắp ráp linh kiện, đồ gá tuyến tính nhỏ yêu cầu độ ổn định.

Câu hỏi thường gặp (FAQ)

HLQ khác gì so với xi lanh tròn tiêu chuẩn?

HLQ có cơ cấu dẫn hướng giúp chống xoay – ổn định bàn trượt, phù hợp khi mang tải hoặc cần chuyển động lặp chính xác. Xi lanh tròn tiêu chuẩn gọn và phổ biến nhưng dễ xoay ty nếu tải lệch hoặc có lực ngang.

Chọn bore và hành trình theo tiêu chí nào?

Chọn bore theo lực cần thiết và kích thước cơ cấu; chọn hành trình theo quãng đường dịch chuyển yêu cầu. Nếu chạy nhịp nhanh, nên dùng tiết lưu để tối ưu tốc độ và giảm va đập.

Các biến thể S/SA/SB/SAS/SBS/SAF/SBF khác nhau thế nào?

Các hậu tố thường dùng để phân biệt cấu hình lắp đặt / kiểu gá / tiêu chuẩn cảm biến hoặc biến thể theo hệ mã hàng. Nếu bạn gửi yêu cầu theo mã đầy đủ + nhu cầu cảm biến, kỹ sư sẽ đối chiếu đúng biến thể để tránh nhầm khi đặt hàng.
