Xi lanh HLH – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt mini (Compact Slide Cylinder) được thiết kế tối ưu cho các ứng dụng yêu cầu chuyển động thẳng ổn định trong không gian lắp đặt hạn chế. Với cấu trúc tích hợp bàn trượt dẫn hướng chắc chắn, xi lanh HLH Airtac giúp giảm rung lắc, chống xoay hiệu quả và nâng cao độ chính xác khi vận hành, đặc biệt phù hợp cho các cơ cấu gắp – đặt (pick & place), định vị chi tiết, chặn – đẩy và các hệ thống tự động hóa tốc độ cao.
Dòng HLH Series có thiết kế nhỏ gọn, hành trình ngắn nhưng vẫn đảm bảo độ cứng vững và khả năng hoạt động ổn định trong thời gian dài. Sản phẩm có đa dạng kích thước đường kính như Ø6, Ø10, Ø16, Ø20 cùng nhiều tùy chọn hành trình linh hoạt, giúp dễ dàng lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ thiết kế dẫn hướng tích hợp, xi lanh HLH giúp chuyển động mượt mà, hạn chế sai lệch do tải lệch tâm hoặc lực xoắn, từ đó nâng cao hiệu suất và độ tin cậy cho hệ thống.
Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLH tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu quả vận hành cho doanh nghiệp.
Xi lanh HLH – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt mini (Compact Slide Cylinder) được thiết kế tối ưu cho các ứng dụng yêu cầu chuyển động thẳng ổn định trong không gian lắp đặt hạn chế. Với cấu trúc tích hợp bàn trượt dẫn hướng chắc chắn, xi lanh HLH Airtac giúp giảm rung lắc, chống xoay hiệu quả và nâng cao độ chính xác khi vận hành, đặc biệt phù hợp cho các cơ cấu gắp – đặt (pick & place), định vị chi tiết, chặn – đẩy và các hệ thống tự động hóa tốc độ cao.
Dòng HLH Series có thiết kế nhỏ gọn, hành trình ngắn nhưng vẫn đảm bảo độ cứng vững và khả năng hoạt động ổn định trong thời gian dài. Sản phẩm có đa dạng kích thước đường kính như Ø6, Ø10, Ø16, Ø20 cùng nhiều tùy chọn hành trình linh hoạt, giúp dễ dàng lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ thiết kế dẫn hướng tích hợp, xi lanh HLH giúp chuyển động mượt mà, hạn chế sai lệch do tải lệch tâm hoặc lực xoắn, từ đó nâng cao hiệu suất và độ tin cậy cho hệ thống.
Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLH tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu quả vận hành cho doanh nghiệp.
1 ₫
Mua ngay Gọi điện xác nhận và giao hàng tận nơiHotline 0877900199 (8:00 - 21:00)
Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng (HLH, HLF, TN, SC, SDA…), van điện từ, cút nối nhanh, ống khí PU/PA… Để tối ưu độ bền, nên dùng khí nén sạch (lọc FRL), tránh bụi và dầu bẩn gây mòn phớt/dẫn hướng. Gợi ý chọn nhanh: tải nhẹ – tốc độ cao → Ø6/Ø10; tải trung bình, cần ổn định hơn → Ø16/Ø20. Lưu ý: Thông số lực đẩy, tốc độ, tải cho phép, kích thước lắp… phụ thuộc từng mã bore & hành trình.

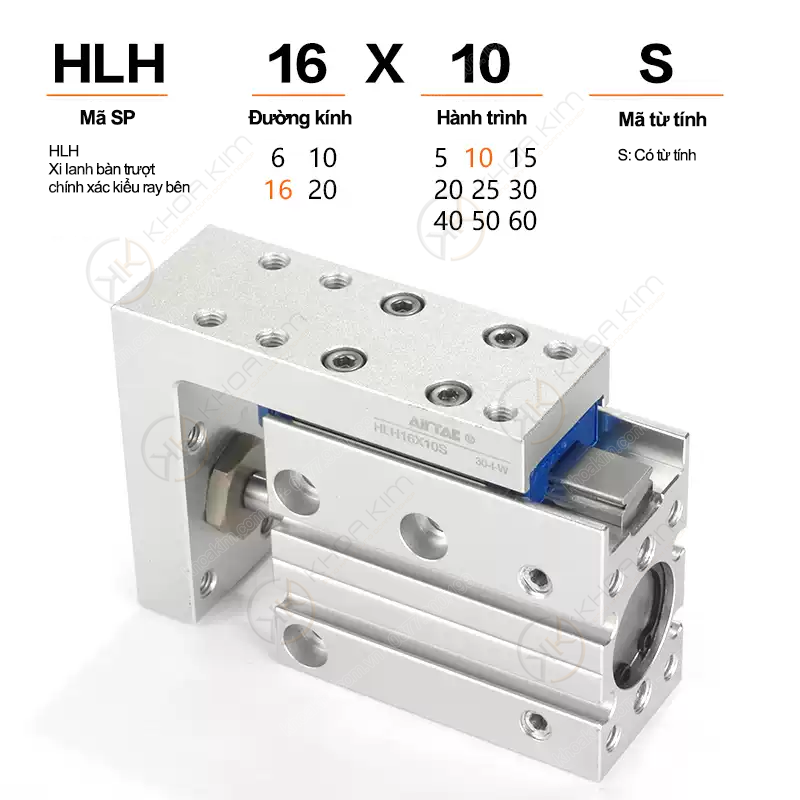

Khi cần chọn đúng, gửi mã HLH + điều kiện tải (khối lượng, lệch tâm, tốc độ) để đối chiếu. Quy ước: HLH[Đường kính]X[Hành trình]S. Ví dụ: HLH10X20S = bore 10mm, hành trình 20mm. Mẹo: Nếu máy chạy nhịp cao, nên tối ưu đường ống/cút nối nhanh để giảm sụt áp và tăng tốc độ đáp ứng. Cung cấp đầy đủ HLH Ø6/Ø10/Ø16/Ø20 – hỗ trợ chọn đúng bore, hành trình, tư vấn lắp đặt tối ưu cho dây chuyền tự động hóa.
HLH Series – Xi lanh trượt mini Airtac (Compact Slide Cylinder)
Xi lanh trượt Airtac
Slide Cylinder
Ø6–Ø20
Hành trình 5–60mm
Xi lanh trượt HLH Airtac là gì?

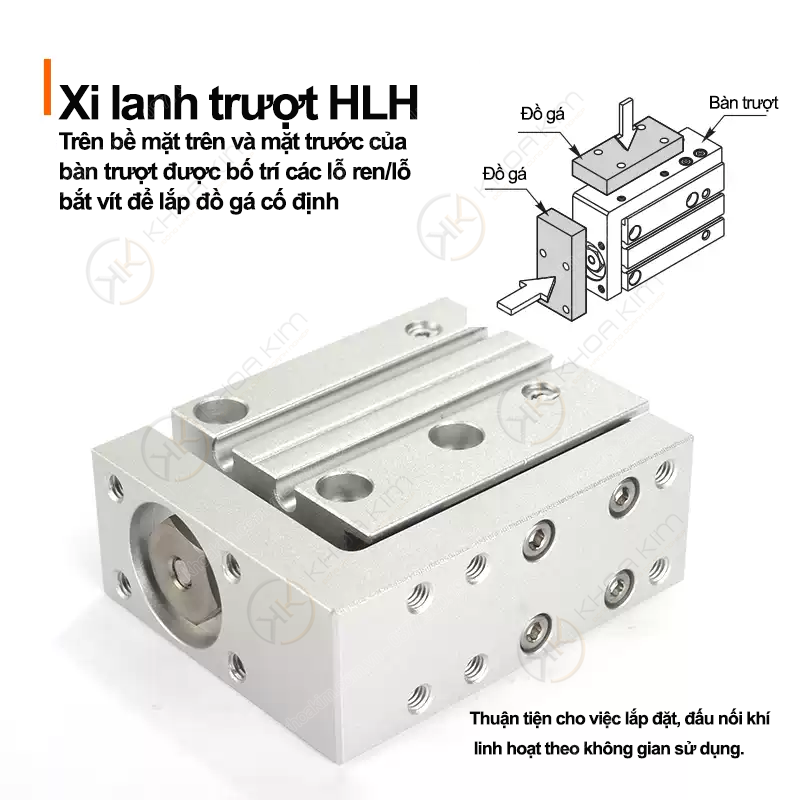

Xi lanh trượt HLH (HLH Series) của Airtac là dòng xi lanh khí nén có bàn trượt dẫn hướng,
chuyên dùng cho các cơ cấu yêu cầu chuyển động thẳng ổn định trong không gian nhỏ.
So với xi lanh tiêu chuẩn (SC, MAL…), HLH tích hợp cơ cấu dẫn hướng giúp giảm rung lắc,
chống xoay và tăng độ chính xác khi gắn gá/đầu kẹp/giá đỡ tải.
Nhờ thiết kế gọn, HLH thường được ứng dụng trong:
HLH là lựa chọn tối ưu khi bạn cần hành trình ngắn nhưng vẫn muốn chuyển động thẳng “mượt”,
hạn chế sai lệch do lực lệch tâm hoặc tải có mô-men xoắn.
Cấu tạo chi tiết & nguyên lý hoạt động của HLH
Thành phần chính
Nguyên lý hoạt động
HLH thường là xi lanh tác động kép. Khi cấp khí vào một phía piston, bàn trượt di chuyển theo chiều tương ứng.
Khi đổi cổng cấp khí, bàn trượt hồi về. Nhờ cơ cấu dẫn hướng tích hợp, bàn trượt giữ thẳng trục tốt hơn so với xi lanh thường,
đặc biệt khi tải có lực lệch tâm hoặc gắn thêm gá kẹp.
Vì sao nên chọn xi lanh trượt HLH Airtac?
Thông số kỹ thuật (tham khảo)
Hạng mục
Mô tả
Dòng sản phẩm
HLH Series – xi lanh trượt mini Airtac
Đường kính (bore)
Ø6 / Ø10 / Ø16 / Ø20
Hành trình tiêu chuẩn
5 – 60 mm (tùy bore)
Kiểu tác động
Tác động kép (phổ biến)
Ứng dụng
Pick & place, chặn/đẩy, định vị, kẹp giữ tải nhỏ
Cách chọn mã HLH đúng bài toán
Bảng mã sản phẩm đầy đủ – Xi lanh trượt HLH Airtac
Nhóm Ø6 (HLH6)
Model
Bore (mm)
Hành trình (mm)
Gợi ý ứng dụng
HLH6X5S
6
5
Chặn/đẩy mini, định vị nhanh
HLH6X10S
6
10
Gắp linh kiện nhỏ, cơ cấu nhẹ
HLH6X15S
6
15
Đẩy sản phẩm nhẹ, hành trình ngắn
HLH6X20S
6
20
Cơ cấu chặn/nhả sản phẩm nhỏ
HLH6X25S
6
25
Pick & place mini, thao tác ngắn
HLH6X30S
6
30
Đẩy nhẹ, cần hành trình rộng hơn
Nhóm Ø10 (HLH10)
Model
Bore (mm)
Hành trình (mm)
Gợi ý ứng dụng
HLH10X5S
10
5
Chặn/đẩy, kẹp giữ tải nhỏ
HLH10X10S
10
10
Pick & place linh kiện, cơ cấu gắp
HLH10X15S
10
15
Đẩy/định vị sản phẩm nhỏ
HLH10X20S
10
20
Chặn – đẩy trong máy đóng gói
HLH10X25S
10
25
Đẩy – phân loại sản phẩm
HLH10X30S
10
30
Đẩy/định vị, cần biên độ lớn hơn
HLH10X40S
10
40
Cơ cấu đẩy sản phẩm, gắp đặt rộng
HLH10X50S
10
50
Pick & place, cơ cấu thao tác dài
Nhóm Ø16 (HLH16)
Model
Bore (mm)
Hành trình (mm)
Gợi ý ứng dụng
HLH16X5S
16
5
Chặn/kẹp giữ chắc, tải ổn định
HLH16X10S
16
10
Đẩy/định vị tải trung bình
HLH16X15S
16
15
Gá kẹp, cơ cấu chặn nhịp cao
HLH16X20S
16
20
Đẩy – phân loại, thao tác ổn định
HLH16X25S
16
25
Pick & place tải vừa
HLH16X30S
16
30
Đẩy tải vừa, cần biên độ hơn
HLH16X40S
16
40
Định vị/gắp đặt rộng hơn
HLH16X50S
16
50
Cơ cấu thao tác dài, tải trung bình
HLH16X60S
16
60
Hành trình dài nhất nhóm Ø16
Nhóm Ø20 (HLH20)
Model
Bore (mm)
Hành trình (mm)
Gợi ý ứng dụng
HLH20X5S
20
5
Kẹp/chặn chắc, tải lớn hơn
HLH20X10S
20
10
Đẩy tải vừa – lớn, ổn định
HLH20X15S
20
15
Định vị/đẩy tải lớn hơn
HLH20X20S
20
20
Chặn – đẩy, phân loại sản phẩm
HLH20X25S
20
25
Cơ cấu đẩy tải trung bình–lớn
HLH20X30S
20
30
Pick & place tải lớn hơn
HLH20X40S
20
40
Hành trình dài, yêu cầu ổn định
HLH20X50S
20
50
Đẩy tải lớn, thao tác rộng
HLH20X60S
20
60
Hành trình lớn nhất nhóm Ø20
Hướng dẫn lắp đặt & sử dụng an toàn (khuyến nghị)
Ứng dụng tiêu biểu của xi lanh trượt HLH
Câu hỏi thường gặp (FAQ)
HLH khác gì so với xi lanh thường?
HLH có bàn trượt dẫn hướng giúp chống xoay và ổn định hơn khi mang tải, đặc biệt phù hợp pick & place và cơ cấu định vị.
Nên chọn bore nào cho máy chạy nhịp cao?
Tải nhẹ/nhỏ: Ø6–Ø10. Nếu có gá dài hoặc tải lệch tâm: ưu tiên Ø16–Ø20 để tăng ổn định và độ bền dẫn hướng.
Có cần van tiết lưu khi dùng HLH không?
Nên có. Van tiết lưu giúp chỉnh tốc độ, giảm va đập cuối hành trình, tăng tuổi thọ phớt và cơ cấu dẫn hướng.
Liên hệ tư vấn & báo giá xi lanh trượt HLH Airtac chính hãng
