Tính năng nổi bật:

Xi lanh HLF – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt dẫn hướng (Guided Slide Cylinder) cao cấp, được thiết kế nhằm đáp ứng các ứng dụng yêu cầu chuyển động tuyến tính chính xác, ổn định và chống xoay hiệu quả. Với cấu trúc tích hợp cơ cấu dẫn hướng chắc chắn, xi lanh HLF Airtac giúp bàn trượt chuyển động thẳng, hạn chế rung lắc và tăng độ lặp lại trong quá trình vận hành, đặc biệt phù hợp cho các cơ cấu gắp – đặt (pick & place), chặn – đẩy, định vị và phân loại trong hệ thống tự động hóa hiện đại.

Dòng HLF Series sở hữu thiết kế nhỏ gọn nhưng cứng vững, dễ dàng lắp đặt trong các không gian hạn chế như tủ máy, cụm thiết bị hoặc dây chuyền sản xuất. Sản phẩm có đa dạng kích thước đường kính từ Ø8 đến Ø20 cùng nhiều tùy chọn hành trình từ 10mm đến 100mm, cho phép linh hoạt lựa chọn theo yêu cầu kỹ thuật cụ thể. Nhờ thiết kế dẫn hướng tích hợp, xi lanh HLF giúp chống xoay tốt, hạn chế sai lệch khi chịu tải lệch tâm và đảm bảo hiệu suất hoạt động ổn định trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học vượt trội và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HLF tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh HLF – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

HLF Series – Xi lanh trượt Airtac (Guided Slide Cylinder) – Gọn, chính xác, chống xoay

Thiết kế xi lanh trượt (slide) có dẫn hướng: hành trình ngắn–trung bình, chuyển động thẳng, chống xoay tốt.
Độ lặp lại cao: phù hợp cơ cấu gắp–đặt, chặn phôi, kẹp nhẹ, định vị.
Gọn và cứng vững: tối ưu lắp trong máy nhỏ, tủ máy, cụm tự động hóa hạn chế không gian.
Dải bore phổ biến: Ø8 / Ø12 / Ø16 / Ø20; stroke đa dạng 10–100mm.
Dễ chọn mã – dễ thay thế: mã hóa rõ theo Ø x hành trình, tiện dự phòng kho.

Xi lanh trượt Dẫn hướng chống xoay HLF Ø8–Ø20 Stroke 10–100mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng: xi lanh trượt HLF, xi lanh compact, van điện từ, cút nối nhanh, ống PU/PA, bộ xử lý khí…

HLF Series – xi lanh trượt dẫn hướng, chống xoay, phù hợp cơ cấu gắp–đặt và định vị.

Xi lanh trượt HLF Airtac là gì?

Xi lanh trượt HLF (Airtac) là dòng guided slide cylinder – xi lanh khí nén có cơ cấu dẫn hướng giúp bàn trượt chuyển động thẳng, chống xoay và tăng độ ổn định khi mang tải. Khác với xi lanh tròn tiêu chuẩn (chỉ có ty), HLF có kết cấu dạng “bàn trượt” (slide) nên cực kỳ phù hợp cho:

Cơ cấu gắp – đặt (pick & place) và đẩy phôi theo hành trình ngắn.
Cơ cấu chặn – định vị – phân loại trong máy đóng gói, lắp ráp.
Cơ cấu kẹp nhẹ, dẫn hướng phôi, hạn chế rung lắc.
Ứng dụng yêu cầu độ lặp lại và độ thẳng cao hơn xi lanh thường.

Với dải bore Ø8–Ø20 và stroke 10–100mm, HLF là lựa chọn “chuẩn bài” cho các máy nhỏ–trung bình, nơi không gian lắp đặt hạn chế nhưng vẫn cần chuyển động ổn định và chính xác.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính của HLF

Thân xi lanh: kết cấu cứng vững, giúp cụm trượt ổn định.
Bàn trượt (slide table): bề mặt lắp gá/đồ gá, dễ bắt vít.
Cơ cấu dẫn hướng: giúp chống xoay và giảm rung khi mang tải.
Piston + seal: tạo lực đẩy/kéo, đảm bảo độ kín khí và tuổi thọ.
Cổng cấp khí: bố trí tối ưu cho lắp ống nhanh, gọn dây.

Nguyên lý chuyển động “trượt”

Khi cấp khí vào một phía piston, lực khí nén đẩy piston di chuyển, kéo theo bàn trượt chạy trên hệ dẫn hướng. Nhờ dẫn hướng, bàn trượt chuyển động thẳng, hạn chế hiện tượng xoay/đảo khi tải lệch tâm (một nguyên nhân gây kẹt hoặc mòn nhanh ở xi lanh thường). Với ứng dụng có tải và yêu cầu độ lặp lại, HLF giúp máy chạy “mượt”, ổn định và dễ cân chỉnh hơn.

Vì sao nên chọn xi lanh trượt HLF Airtac?

Chống xoay tốt: giảm sai số khi gá tải, phù hợp pick & place.
Độ cứng vững cao: ít rung lắc khi tăng tốc/giảm tốc, tăng tuổi thọ cơ khí.
Gọn và tối ưu không gian: thay thế giải pháp “xi lanh + ray dẫn” trong nhiều bài toán đơn giản.
Dễ thiết kế đồ gá: bàn trượt có lỗ ren/bề mặt lắp thuận tiện.
Dễ bảo trì: cấu trúc chuẩn công nghiệp, thay thế nhanh theo mã Ø x stroke.
Chi phí hiệu quả: tối ưu tổng chi phí khi cần độ ổn định và lặp lại.

Mẹo kỹ sư: Với tải lệch tâm hoặc cần độ chính xác cao, hãy ưu tiên HLF bore lớn hơn (Ø16/Ø20) để tăng độ cứng và giảm rung.

Thông số kỹ thuật chính (tham khảo)

Hạng mục	Giá trị / mô tả
Dòng sản phẩm	HLF – Xi lanh trượt có dẫn hướng (guided slide)
Bore (đường kính piston)	Ø8 / Ø12 / Ø16 / Ø20
Hành trình (stroke)	10 / 20 / 30 / 40 / 50 / 75 / 100 mm (tùy bore)
Kiểu chuyển động	Trượt thẳng, có dẫn hướng chống xoay
Ứng dụng khuyến nghị	Gắp–đặt, chặn, định vị, đẩy phôi hành trình ngắn

Ghi chú: Nếu bạn cần lực đẩy/tải cho từng mã cụ thể (theo áp suất và hệ số an toàn), gửi yêu cầu ứng dụng + áp làm việc để kỹ sư đề xuất đúng bore & stroke.

Bảng mã sản phẩm đầy đủ – Xi lanh trượt Airtac HLF Series

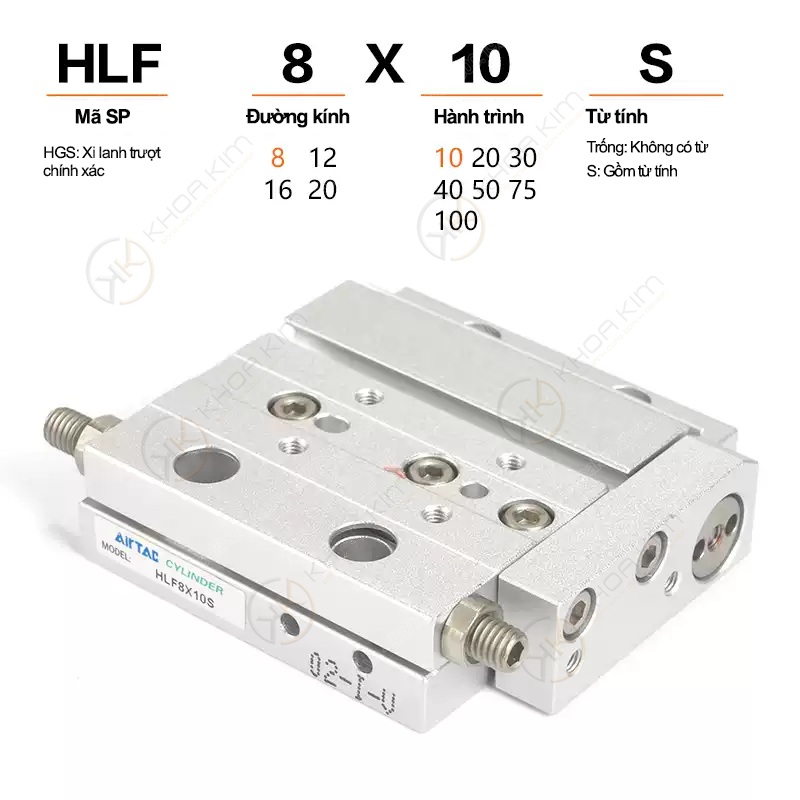

Mã HLF có cấu trúc dễ hiểu: HLF + Bore + X + Stroke + S. Ví dụ HLF16X50S = bore Ø16, hành trình 50mm.

HLF Ø8

HLF8X10S
HLF8X20S
HLF8X30S

Phù hợp cơ cấu nhỏ: chặn nhẹ, đẩy phôi mini, không gian hẹp.

HLF Ø12

HLF12X10S
HLF12X20S
HLF12X30S
HLF12X40S
HLF12X50S

Dòng “đa dụng”: gắp–đặt, chặn–đẩy, định vị phổ biến trong máy lắp ráp/đóng gói.

HLF Ø16

HLF16X10S
HLF16X20S
HLF16X30S
HLF16X40S
HLF16X50S
HLF16X75S
HLF16X100S

Tải tốt hơn, ổn định hơn cho bài toán cần lực/độ cứng vững hoặc chu kỳ cao.

HLF Ø20

HLF20X10S
HLF20X20S
HLF20X30S
HLF20X40S
HLF20X50S
HLF20X75S
HLF20X100S

Ưu tiên khi cần lực đẩy lớn hơn hoặc mang tải nặng/đòn bẩy lớn trên bàn trượt.

Bảng tổng hợp mã HLF theo hành trình (để chọn nhanh)

Bore	10mm	20mm	30mm	40mm	50mm	75mm	100mm
Ø8	HLF8X10S	HLF8X20S	HLF8X30S	–	–	–	–
Ø12	HLF12X10S	HLF12X20S	HLF12X30S	HLF12X40S	HLF12X50S	–	–
Ø16	HLF16X10S	HLF16X20S	HLF16X30S	HLF16X40S	HLF16X50S	HLF16X75S	HLF16X100S
Ø20	HLF20X10S	HLF20X20S	HLF20X30S	HLF20X40S	HLF20X50S	HLF20X75S	HLF20X100S

Hướng dẫn lắp đặt & sử dụng xi lanh trượt HLF bền và ổn định

Chọn đúng bore và stroke: ưu tiên bore lớn hơn nếu tải lệch tâm hoặc cần độ cứng vững.
Gá mặt lắp phẳng và chắc: tránh cong vênh gây kẹt trượt, giảm tuổi thọ.
Đi đường ống gọn: hạn chế kéo giật ống làm lệch bàn trượt, đặc biệt với hành trình ngắn.
Khuyến nghị dùng FRL: lọc – điều áp – bôi trơn (nếu hệ thống yêu cầu) để tăng tuổi thọ seal.
Kiểm tra tốc độ: dùng tiết lưu/van điều tốc để tránh “đập cuối hành trình” gây rung.

Mẹo: Nếu cơ cấu hay rung hoặc tốc độ cao, hãy bổ sung giảm chấn/điều tốc và kiểm tra lại đồ gá tải để tránh lệch tâm.

Ứng dụng tiêu biểu của HLF trong tự động hóa

Robot gắp–đặt: đẩy/định vị cụm gắp theo hành trình ngắn.
Máy đóng gói: chặn–đẩy sản phẩm, gạt phân loại.
Máy lắp ráp: đưa linh kiện vào vị trí lắp, cơ cấu kẹp nhẹ.
Dây chuyền điện tử: định vị board/khay, cơ cấu trượt ổn định.
Cơ khí chính xác: thao tác lặp lại cao, yêu cầu độ thẳng và chống xoay.

Câu hỏi thường gặp (FAQ)

HLF khác gì so với xi lanh tròn thường?

HLF là xi lanh trượt có dẫn hướng nên chống xoay và ổn định khi mang tải tốt hơn xi lanh tròn (chỉ có ty). Với tải lệch tâm hoặc cần độ lặp lại cao, HLF thường cho hiệu quả tốt hơn.

Chọn Ø8, Ø12, Ø16 hay Ø20 theo tiêu chí nào?

Chọn theo lực cần thiết và độ cứng vững. Nếu tải nặng, tải lệch tâm hoặc tốc độ cao, ưu tiên Ø16/Ø20. Nếu cơ cấu nhỏ, không gian hẹp, tải nhẹ, Ø8/Ø12 là hợp lý.

HLF có phù hợp chạy nhịp cao không?

Có, nhưng nên dùng van tiết lưu/điều tốc để kiểm soát tốc độ, tránh đập cuối hành trình và tối ưu đồ gá để giảm lệch tâm, tăng tuổi thọ hệ dẫn hướng.
