Tính năng nổi bật:

Xi lanh HGS – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh trượt mini (Slide Cylinder) cao cấp, được thiết kế tối ưu cho các ứng dụng yêu cầu hành trình ngắn, độ chính xác cao và chuyển động êm ái. Với cấu trúc tích hợp cơ cấu dẫn hướng trượt, xi lanh HGS Airtac giúp chuyển động tuyến tính ổn định, hạn chế rung lắc, chống xoay hiệu quả và nâng cao độ lặp lại trong quá trình vận hành, đặc biệt phù hợp cho các cơ cấu định vị, đẩy – kéo, kẹp và các hệ thống pick & place trong tự động hóa hiện đại.

Dòng HGS Series sở hữu thiết kế siêu nhỏ gọn, dễ dàng lắp đặt trong các không gian hạn chế như máy mini, cụm kẹp, đồ gá và các module tự động hóa yêu cầu độ chính xác cao. Sản phẩm có đa dạng kích thước đường kính như Ø6, Ø8, Ø10, Ø12 cùng nhiều tùy chọn hành trình từ 5mm đến 25mm, giúp linh hoạt lựa chọn theo yêu cầu kỹ thuật cụ thể. Ngoài ra, dòng HGS còn có nhiều biến thể như HGS tiêu chuẩn, HGS-S tích hợp nam châm cảm biến và các tùy chọn theo ứng dụng, đáp ứng đa dạng nhu cầu trong thực tế sản xuất.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HGS tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh HGS – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh trượt Thẻ: Airtac chính hãng, ben hơi, Xi lanh khí nén, Xi lanh trượt Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

HGS Series – Xi lanh trượt (Slide Cylinder) Airtac: gọn, chính xác, chạy êm

Xi lanh trượt mini: tích hợp cơ cấu dẫn hướng, chuyển động thẳng ổn định, hạn chế rung lắc.
Kết cấu siêu gọn: tối ưu cho máy nhỏ, cụm kẹp, cơ cấu gắp – đặt, đồ gá tự động.
Độ chính xác lặp lại tốt: phù hợp thao tác định vị, đẩy – kéo hành trình ngắn.
Đầy đủ biến thể: HGS (tiêu chuẩn) / HGS-S (kèm nam châm) / HGS-J (tùy chọn theo ứng dụng) / HGS-SJ.
Dải kích thước phổ biến: Ø6, Ø8, Ø10, Ø12 với hành trình 5–25 mm.

Xi lanh trượt Airtac HGS Series Gọn – chính xác – bền Ø6–Ø12 / 5–25 mm

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

Tự động hóa Khoa Kim – Cung cấp xi lanh Airtac chính hãng (mini, trượt, compact, tiêu chuẩn), cảm biến từ, phụ kiện lắp đặt, van – cút – ống khí nén.

HGS Series – xi lanh trượt Airtac, hành trình ngắn, chuyển động ổn định, phù hợp cụm gắp – đặt và máy tự động hóa.

Xi lanh trượt HGS Airtac là gì?

Xi lanh trượt HGS (Slide Cylinder) của Airtac là dòng xi lanh khí nén mini chuyên dùng cho các ứng dụng hành trình ngắn nhưng yêu cầu độ ổn định cao. Khác với xi lanh mini thông thường, HGS tích hợp cơ cấu dẫn hướng trượt, giúp ty/piston chuyển động thẳng “đằm”, hạn chế rung, chống xoay và phù hợp bài toán định vị – đẩy – kéo – kẹp. Trong thực tế nhà máy, HGS thường được dùng cho:

Robot gắp – đặt linh kiện, cụm pick & place nhỏ
Đồ gá kẹp nhanh, chốt chặn, cơ cấu đẩy sản phẩm
Máy dán nhãn, đóng gói, phân loại, test jig
Dây chuyền điện tử, cơ khí chính xác, y tế

Dòng HGS có nhiều biến thể để tối ưu lắp đặt và cảm biến: HGS (tiêu chuẩn), HGS-S (kèm nam châm dùng cảm biến từ), HGS-J (tùy chọn theo ứng dụng/chuẩn lắp), và HGS-SJ.

Cấu tạo & nguyên lý hoạt động

Thành phần chính

Thân xi lanh: kết cấu gọn, tối ưu không gian lắp.
Cụm trượt dẫn hướng: giúp chuyển động thẳng ổn định, giảm rung, giảm lệch.
Piston & phớt: đảm bảo độ kín khí, hạn chế rò khí và tăng tuổi thọ.
Cổng cấp khí: cấp/xả khí theo chu trình tiến/lùi.
Nam châm (bản S): hỗ trợ gắn cảm biến từ để đọc vị trí.

Nguyên lý hoạt động

Khi cấp khí vào cổng A, piston dịch chuyển kéo cụm trượt tiến theo hành trình. Khi cấp khí vào cổng B, piston đẩy cụm trượt lùi về vị trí ban đầu. Cơ cấu trượt/dẫn hướng giúp HGS có ưu thế hơn xi lanh mini thường: chống rung, chống lắc, giảm lệch tải – đặc biệt hiệu quả khi lắp trên đồ gá nhỏ hoặc chạy chu kỳ nhanh.

Vì sao nên chọn xi lanh trượt HGS cho tự động hóa?

Chuyển động ổn định: có dẫn hướng, giảm rung/giật khi chạy nhịp cao.
Gọn – dễ bố trí: tối ưu không gian, phù hợp máy nhỏ và cụm kẹp.
Độ chính xác lặp lại: phù hợp định vị chi tiết, đẩy sản phẩm, cơ cấu chốt.
Hành trình ngắn đa dạng: 5–25 mm đúng “spot” cho jig và đồ gá.
Hỗ trợ cảm biến (bản S): dễ đọc vị trí về PLC.
Bảo trì thuận tiện: dễ thay thế theo mã chuẩn, giảm thời gian dừng máy.

Gợi ý: Nếu hệ thống cần giám sát vị trí tiến/lùi bằng cảm biến, ưu tiên chọn HGS…S hoặc HGS…SJ để tương thích cảm biến từ.

Thông số kỹ thuật chính (theo dải ứng dụng phổ biến)

Hạng mục	Mô tả
Dòng sản phẩm	HGS / HGS-S / HGS-J / HGS-SJ
Đường kính (bore)	Ø6, Ø8, Ø10, Ø12
Hành trình	5 / 10 / 15 / 20 / 25 mm (tùy bore)
Ứng dụng	Đẩy – kéo hành trình ngắn, định vị, chốt chặn, kẹp nhỏ
Tùy chọn cảm biến	Bản S / SJ có nam châm dùng cảm biến từ

Lưu ý: Lực đẩy, tốc độ, áp suất làm việc và kích thước lắp chi tiết phụ thuộc datasheet từng mã (bore/hành trình/biến thể). Khi cần chọn nhanh theo tải và chu kỳ, gửi mình thông tin: tải, hành trình, tốc độ, không gian lắp.

Bảng mã sản phẩm đầy đủ – Xi lanh trượt Airtac HGS Series

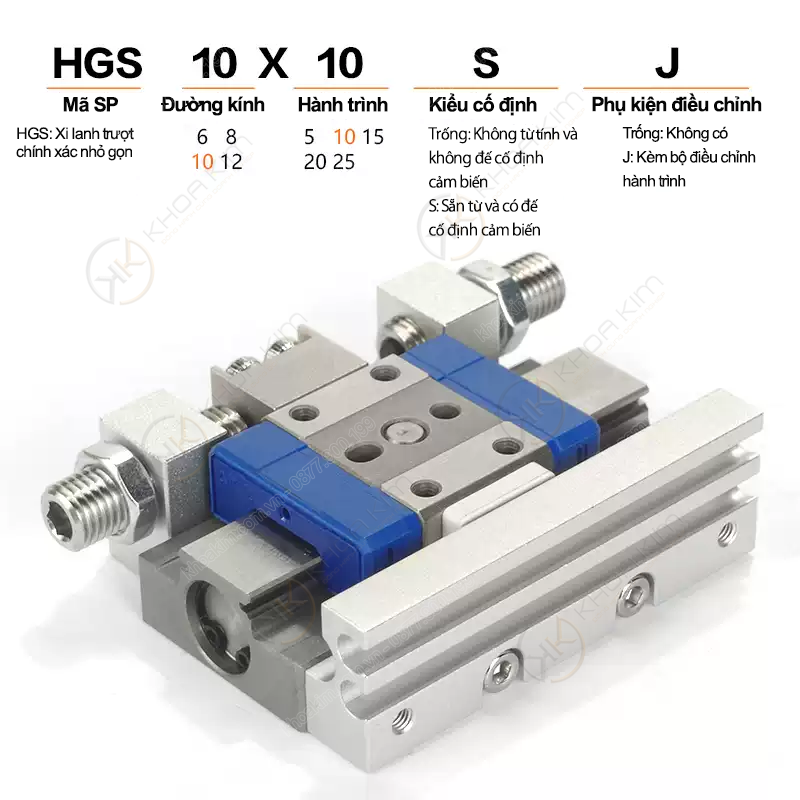

Mã HGS thường có cấu trúc: HGS<Bore>X<Stroke>. Hậu tố S là bản có nam châm, J là biến thể theo chuẩn lắp/ứng dụng, SJ là kết hợp.

1) HGS – Bản tiêu chuẩn

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý ứng dụng
Ø6	5 / 10	HGS6X5 HGS6X10	Đồ gá nhỏ, chốt chặn mini
Ø8	5 / 10 / 15 / 20	HGS8X5 HGS8X10 HGS8X15 HGS8X20	Cơ cấu đẩy/kẹp hành trình ngắn
Ø10	5 / 10 / 15 / 20	HGS10X5 HGS10X10 HGS10X15 HGS10X20	Tải trung bình, chạy nhịp cao
Ø12	5 / 10 / 15 / 20 / 25	HGS12X5 HGS12X10 HGS12X15 HGS12X20 HGS12X25	Tải lớn hơn, cần lực đẩy tốt

2) HGS-S – Bản có nam châm (dùng cảm biến từ)

Bore	Hành trình (mm)	Mã sản phẩm	Gợi ý dùng cảm biến
Ø6	5 / 10	HGS6X5S HGS6X10S	Đọc trạng thái về PLC/IO
Ø8	5 / 10 / 15 / 20	HGS8X5S HGS8X10S HGS8X15S HGS8X20S	Giám sát tiến/lùi chống lỗi
Ø10	5 / 10 / 15 / 20	HGS10X5S HGS10X10S HGS10X15S HGS10X20S	Ứng dụng chạy chu kỳ cao
Ø12	5 / 10 / 15 / 20 / 25	HGS12X5S HGS12X10S HGS12X15S HGS12X20S HGS12X25S	Tích hợp cảm biến an toàn

3) HGS-J – Biến thể theo chuẩn lắp/ứng dụng

Nhóm J thường được dùng để phân biệt cấu hình/chuẩn lắp trong cùng series (tùy hệ thống đặt hàng & ứng dụng thực tế). Khi chọn J, nên đối chiếu theo bản vẽ lắp để đảm bảo đúng kích thước/đầu cấp khí.

Bore	Hành trình (mm)	Mã sản phẩm
Ø6	5 / 10	HGS6X5J HGS6X10J
Ø8	5 / 10 / 15 / 20	HGS8X5J HGS8X10J HGS8X15J HGS8X20J
Ø10	5 / 10 / 15 / 20	HGS10X5J HGS10X10J HGS10X15J HGS10X20J
Ø12	5 / 10 / 15 / 20 / 25	HGS12X5J HGS12X10J HGS12X15J HGS12X20J HGS12X25J

4) HGS-SJ – Bản có nam châm + biến thể J

HGS-SJ là lựa chọn tối ưu khi bạn vừa cần giám sát vị trí bằng cảm biến từ (S), vừa cần đúng chuẩn lắp/biến thể J theo yêu cầu máy hoặc theo BOM cũ.

Bore	Hành trình (mm)	Mã sản phẩm
Ø6	5 / 10	HGS6X5SJ HGS6X10SJ
Ø8	5 / 10 / 15 / 20	HGS8X5SJ HGS8X10SJ HGS8X15SJ HGS8X20SJ
Ø10	5 / 10 / 15 / 20	HGS10X5SJ HGS10X10SJ HGS10X15SJ HGS10X20SJ
Ø12	5 / 10 / 15 / 20 / 25	HGS12X5SJ HGS12X10SJ HGS12X15SJ HGS12X20SJ HGS12X25SJ

Hướng dẫn lắp đặt & sử dụng xi lanh trượt HGS bền lâu

Chọn đúng bore & hành trình: hành trình ngắn (5–25 mm) nên ưu tiên tối ưu lực và không gian.
Đảm bảo khí sạch: nên dùng bộ lọc – điều áp (FR) để giảm nước/độ bẩn gây mòn phớt.
Tránh tải lệch lớn: dù có dẫn hướng, vẫn nên tránh gắn tải quá lệch tâm gây mòn trượt.
Điều chỉnh tốc độ: dùng van tiết lưu để tránh va đập cuối hành trình.
Dùng cảm biến đúng loại (bản S/SJ): đặt vị trí cảm biến ổn định, kiểm tra tín hiệu về PLC.

Mẹo: Nếu máy chạy chu kỳ cao, hãy ưu tiên chạy êm (tiết lưu + đệm khí hợp lý) để tăng tuổi thọ cụm trượt và phớt.

Ứng dụng tiêu biểu của HGS Series

Pick & place nhỏ: đẩy/đưa chi tiết vào vị trí lắp ráp.
Jig kiểm tra: chốt chặn, đẩy sản phẩm vào khu vực đo/kiểm.
Đóng gói: cơ cấu đẩy – chặn – định vị túi/hộp.
Điện tử: thao tác linh kiện nhỏ, yêu cầu lặp lại và ổn định cao.
Cơ khí chính xác: kẹp nhanh, định vị ngắn, không gian lắp hạn chế.

Câu hỏi thường gặp (FAQ)

HGS khác gì xi lanh mini thường?

HGS có cơ cấu trượt dẫn hướng, nên chuyển động ổn định hơn, giảm rung/lắc và phù hợp hành trình ngắn cần độ lặp lại.

Khi nào nên chọn HGS-S hoặc HGS-SJ?

Khi cần gắn cảm biến từ để đọc trạng thái tiến/lùi về PLC, nên chọn bản S hoặc SJ.

Hậu tố J nghĩa là gì?

J là nhóm biến thể theo chuẩn lắp/ứng dụng (thường phụ thuộc BOM và bản vẽ máy). Khi thay thế, nên dùng đúng mã đầy đủ để đảm bảo tương thích cơ khí.

Chọn bore Ø6/Ø8/Ø10/Ø12 thế nào cho nhanh?

Nếu tải nhẹ và không gian rất nhỏ, ưu tiên Ø6/Ø8. Nếu cần lực đẩy tốt hơn hoặc gắn tải nặng hơn, chọn Ø10/Ø12. Trường hợp chạy nhịp cao, nên cân đối giữa lực – tốc độ – độ êm bằng tiết lưu.
