Tính năng nổi bật:

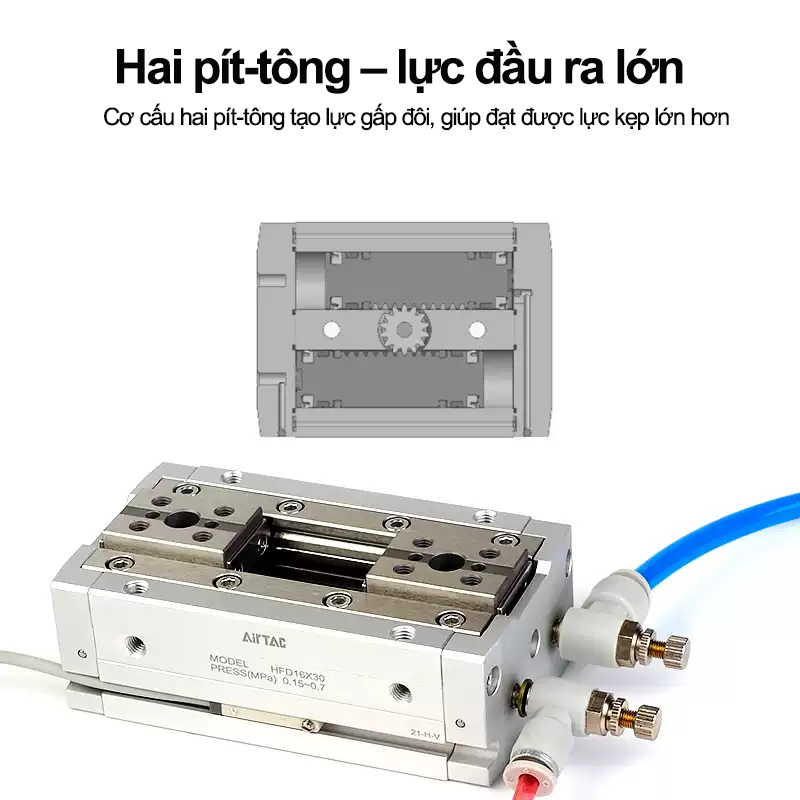

Xi lanh HFD – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh kẹp khí nén dạng compact (Compact Clamp Cylinder) được thiết kế chuyên dụng cho các ứng dụng kẹp – giữ – định vị trong không gian lắp đặt hạn chế. Với cấu trúc nhỏ gọn nhưng lực kẹp mạnh nhờ cơ chế hai pít-tông, xi lanh HFD Airtac mang lại hiệu suất làm việc cao, giúp tăng độ ổn định và độ chính xác trong các dây chuyền tự động hóa như jig – đồ gá, lắp ráp, gia công, đóng gói và robot pick & place.

Dòng HFD Series nổi bật với thiết kế tối ưu diện tích lắp đặt, cho phép tích hợp dễ dàng vào các hệ thống máy móc có không gian hẹp. Sản phẩm có dải kích thước đa dạng từ bore Ø8 đến Ø25 cùng nhiều tùy chọn hành trình từ 8mm đến 80mm, đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau. Nhờ cơ cấu truyền động khí nén kết hợp thiết kế hai pít-tông, xi lanh HFD tạo ra lực kẹp lớn hơn so với các dòng compact thông thường, đồng thời đảm bảo chuyển động mượt mà, độ lặp lại cao và khả năng vận hành bền bỉ trong môi trường sản xuất liên tục.

Sản phẩm được sản xuất theo tiêu chuẩn Airtac với vật liệu chất lượng cao, độ bền cơ học tốt và hệ thống làm kín hiệu quả, giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khi lựa chọn xi lanh HFD tại Khoa Kim Việt Nam, khách hàng được cam kết hàng chính hãng 100%, đầy đủ CO/CQ, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật chuyên sâu và giao hàng nhanh trên toàn quốc, góp phần tối ưu hiệu suất và độ tin cậy cho hệ thống khí nén.

Xi lanh HFD – Airtac chính hãng

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh xoay - kẹp Thẻ: Airtac chính hãng, ben hơi, Xi lanh kẹp, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

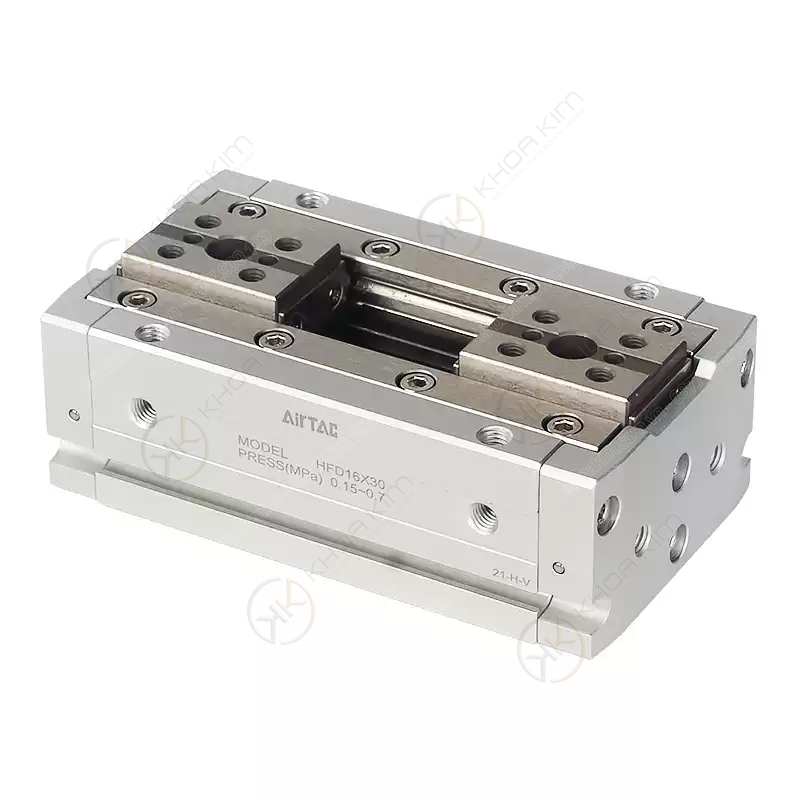

HFD Series – Xi lanh kẹp Airtac (Compact Clamp Cylinder)

Xi lanh kẹp gọn: tối ưu không gian lắp đặt, phù hợp jig – đồ gá – cơ cấu kẹp nhanh.
Lực kẹp ổn định: vận hành mượt, độ lặp lại tốt cho dây chuyền tự động.

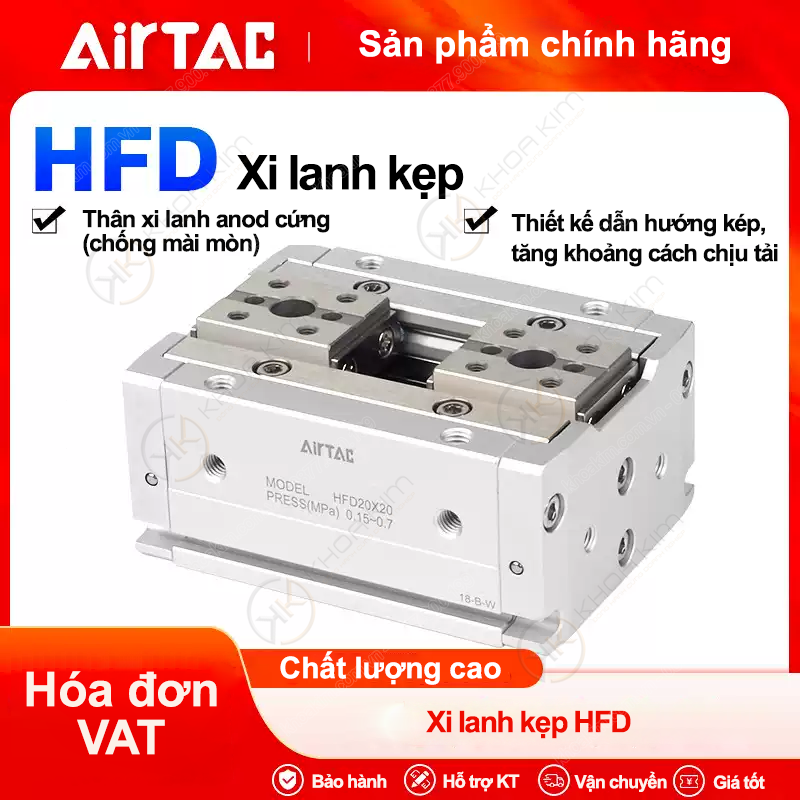

Kết cấu bền bỉ: thân hợp kim nhôm/kim loại xử lý bề mặt, chịu rung và chu kỳ đóng/mở cao.
Dải kích thước đa dạng: bore Ø8–Ø25, hành trình 8–80 mm (tùy mã).
Dễ lựa chọn – dễ thay thế: mã hóa theo “HFD + bore x stroke”, tiện bảo trì kho phụ tùng.

Xi lanh kẹp Airtac Compact Clamp HFD8–HFD25 Jig – đồ gá

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp xi lanh kẹp Airtac HFD chính hãng, kèm van điện từ, cút nối, ống khí và phụ kiện lắp đặt đồ gá.

HFD Series – xi lanh kẹp gọn Airtac cho jig/đồ gá, thao tác nhanh, độ lặp lại tốt.

Xi lanh kẹp HFD Airtac là gì?

Xi lanh kẹp HFD của Airtac (thường được gọi là xi lanh kẹp gọn hoặc compact clamp cylinder) là cơ cấu chấp hành khí nén thiết kế chuyên dụng cho các bài toán kẹp – giữ – định vị trong jig/đồ gá, dây chuyền lắp ráp, trạm gia công, máy đóng gói và các công đoạn cần thao tác lặp lại với độ ổn định cao. Điểm mạnh của HFD nằm ở kết cấu gọn, thuận tiện lắp trong không gian hạn chế, đồng thời vẫn đảm bảo lực kẹp phù hợp cho nhiều mức tải. Với dải bore Ø8–Ø25 và hành trình đa dạng, HFD giúp kỹ sư dễ dàng chọn đúng kích thước cho từng vị trí kẹp mà không phải “độ chế” quá nhiều. Trong thực tế nhà máy, xi lanh kẹp HFD thường được ứng dụng để:

Kẹp phôi trong jig gia công, kẹp sản phẩm trên bàn lắp ráp
Kẹp chặn trên băng tải, cơ cấu chặn/định vị sản phẩm
Kẹp giữ trong trạm dán nhãn, đóng gói, chiết rót
Cơ cấu kẹp nhanh cho robot gắp – đặt, module tự động

Cấu tạo & cơ chế kẹp của xi lanh HFD

Thành phần chính

Thân xi lanh: thiết kế gọn, lỗ bắt vít/định vị thuận tiện.
Piston & ty: gia công chính xác để chuyển động mượt, hạn chế kẹt.
Cơ cấu kẹp: tạo lực kẹp/nhả theo hành trình, tối ưu lực theo góc kẹp.
Seal/O-ring: làm kín khí, tăng độ ổn định ở chu kỳ cao.
Cổng khí: cấp/xả theo cấu hình tác động kép (phổ biến cho kẹp nhanh).

Nguyên lý hoạt động (kẹp/nhả)

Khi cấp khí vào buồng làm việc, piston di chuyển tạo chuyển động kẹp (hoặc nhả) theo thiết kế cơ cấu. Với kiểu kẹp khí nén, ưu điểm là thao tác nhanh, lực ổn định và dễ đồng bộ với PLC/van điện từ. Trong dây chuyền, HFD thường kết hợp van điện từ 5/2 hoặc 5/3 để điều khiển, thêm van tiết lưu để chỉnh tốc độ kẹp/nhả, và cảm biến để xác nhận trạng thái.

Vì sao nên chọn xi lanh kẹp Airtac HFD cho đồ gá?

Thiết kế gọn: phù hợp không gian hẹp, dễ bố trí nhiều điểm kẹp.
Độ lặp lại tốt: kẹp – nhả ổn định, hỗ trợ công đoạn lắp ráp chính xác.
Vận hành nhanh: đáp ứng chu kỳ cao, giảm thời gian chờ trên line.
Dễ tích hợp: kết hợp van điện từ, tiết lưu, cảm biến trong tủ khí.
Dễ chọn mã: bore/hành trình rõ ràng, dễ thay thế, dễ dự phòng.

Gợi ý: Với vị trí kẹp phôi quan trọng, nên bổ sung FRL (lọc – điều áp) để khí sạch và ổn định, giúp tăng tuổi thọ seal và độ lặp lại lực kẹp.

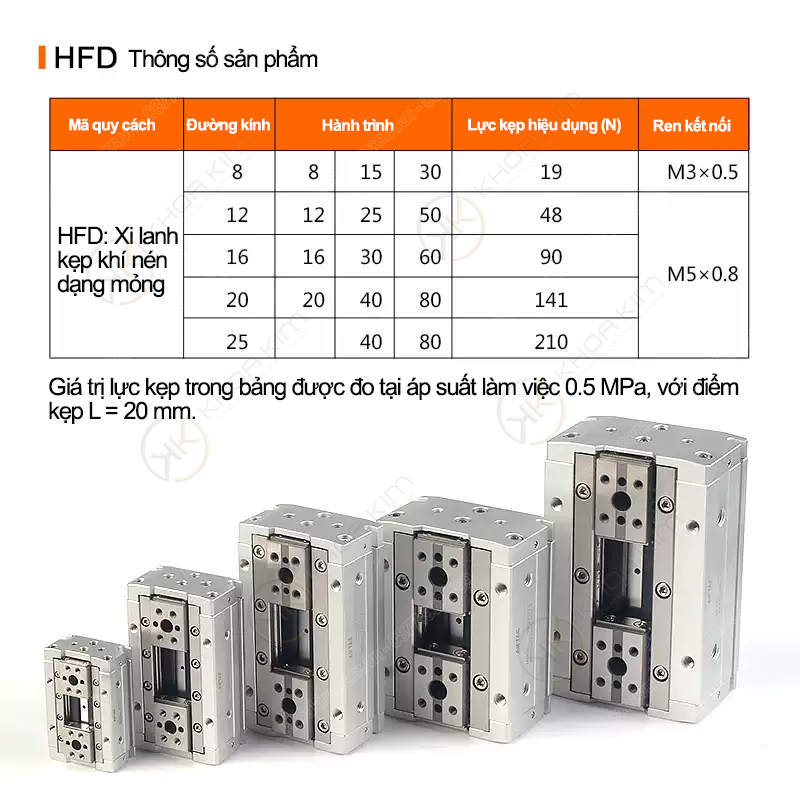

Thông số kỹ thuật (tham khảo theo ứng dụng)

Hạng mục	Mô tả
Dòng sản phẩm	HFD Series – xi lanh kẹp gọn
Bore (đường kính piston)	Ø8, Ø12, Ø16, Ø20, Ø25
Hành trình	8–80 mm (tùy mã)
Ứng dụng	Kẹp – giữ – định vị trong jig/đồ gá và dây chuyền tự động
Điều khiển	Van điện từ 5/2 hoặc 5/3 + tiết lưu (khuyến nghị)

Lưu ý: Nếu bạn cần lựa chọn theo lực kẹp, không gian lắp đặt và chu kỳ làm việc, hãy gửi thông tin “kẹp gì – lực mong muốn – hành trình – áp suất nguồn” để kỹ sư đề xuất bore và setup tiết lưu phù hợp.

Bảng mã sản phẩm đầy đủ – Xi lanh kẹp Airtac HFD

Mã HFD được đọc theo cú pháp: HFD + Bore x Stroke. Ví dụ HFD16X30 nghĩa là bore Ø16, hành trình 30 mm.

Nhóm bore	Mã sản phẩm	Gợi ý ứng dụng
Ø8	HFD8X8 HFD8X15 HFD8X30	Kẹp chi tiết nhỏ, cơ cấu mini, đồ gá điện tử.
Ø12	HFD12X10 HFD12X25 HFD12X50	Kẹp sản phẩm vừa, cơ cấu chặn/định vị trong line lắp ráp.
Ø16	HFD16X15 HFD16X30 HFD16X60	Đồ gá cơ khí, kẹp phôi trung bình, chu kỳ thao tác nhanh.
Ø20	HFD20X20 HFD20X40 HFD20X80	Kẹp lực lớn hơn, cơ cấu chặn băng tải, trạm đóng gói.
Ø25	HFD25X40 HFD25X80	Kẹp tải nặng hơn, đồ gá yêu cầu lực kẹp cao và độ ổn định.

Hướng dẫn lắp đặt & vận hành an toàn

Đảm bảo khí sạch: nên có lọc (FR) trước cụm kẹp để giảm bụi nước – tăng tuổi thọ seal.
Lắp đặt đúng mặt chuẩn: cố định chắc chắn, tránh lệch tâm gây kẹt cơ cấu kẹp.
Chỉnh tốc độ: lắp van tiết lưu tại cổng xả để chỉnh tốc độ kẹp/nhả mượt.
Giới hạn lực kẹp: không tăng áp quá mức chỉ để “kẹp chặt hơn” nếu không cần thiết.
Kiểm tra chu kỳ: chạy thử 50–200 chu kỳ để kiểm tra độ lặp lại trước khi vào sản xuất.

Mẹo: Nếu kẹp sản phẩm dễ trầy, nên dùng đệm kẹp (pad) hoặc vật liệu mềm ở đầu kẹp để bảo vệ bề mặt.

Ứng dụng tiêu biểu của xi lanh kẹp HFD

Đồ gá gia công cơ khí, jig khoan, jig định vị, trạm kiểm tra.
Dây chuyền lắp ráp: kẹp giữ sản phẩm trong quá trình bắt vít, dán keo, ép.
Máy đóng gói/chiết rót: kẹp chặn, giữ vị trí sản phẩm trước khi thao tác.
Robot gắp – đặt: kẹp nhanh, đóng/mở nhiều lần, độ lặp lại tốt.
Cơ cấu chặn băng tải, phân loại, dừng vị trí.

Câu hỏi thường gặp (FAQ)

HFD khác gì so với xi lanh tiêu chuẩn MAL/SC?

HFD là xi lanh kẹp chuyên dụng cho đồ gá (kẹp/giữ), thiết kế gọn, tối ưu thao tác kẹp nhanh. MAL/SC là xi lanh đẩy/thu hồi (tịnh tiến) cho cơ cấu truyền động chung.

Chọn bore nào để đủ lực kẹp?

Phụ thuộc tải kẹp, tay đòn, áp suất nguồn và cơ cấu kẹp. Nếu bạn cung cấp “lực kẹp mong muốn + áp nguồn + hành trình + hình dạng kẹp”, kỹ sư sẽ đề xuất bore phù hợp (Ø8 → Ø25) và cách chỉnh tiết lưu để kẹp mượt.

Có nên dùng van 5/3 để điều khiển kẹp không?

Nếu cần giữ trạng thái kẹp an toàn khi dừng hoặc cần vị trí trung gian, có thể cân nhắc van 5/3. Trường hợp phổ biến vẫn là van 5/2 + tiết lưu để tối ưu tốc độ và độ ổn định.
