Tính năng nổi bật:

Xi lanh ACQJ-SB – Airtac chính hãng do Khoa Kim Việt Nam phân phối là dòng xi lanh compact khí nén cao cấp tích hợp cơ cấu điều chỉnh hành trình (adjustable stroke) và piston có nam châm (sẵn từ tính), được thiết kế tối ưu cho các hệ thống tự động hóa cần độ chính xác cao và khả năng giám sát vị trí. Với kiểu dáng thân ngắn, gọn, ACQJ-SB đặc biệt phù hợp cho các không gian lắp đặt hạn chế như tủ máy, cụm gá, cơ cấu kẹp – chặn – đẩy trong dây chuyền sản xuất.

Điểm nổi bật của xi lanh ACQJ-SB Airtac là khả năng tinh chỉnh điểm dừng piston trực tiếp trên thân xi lanh, giúp giảm va đập cơ khí, tăng độ chính xác vị trí và tối ưu chu kỳ vận hành. Thiết kế ty ren ngoài giúp việc lắp đặt phụ kiện như đầu nối, khớp nối, càng chữ U, gá kẹp… trở nên nhanh chóng, chắc chắn và linh hoạt, phù hợp với nhiều cấu hình cơ khí khác nhau. Đồng thời, piston tích hợp nam châm cho phép dễ dàng lắp cảm biến từ (reed/solid), giúp lấy tín hiệu hành trình chính xác về PLC, hỗ trợ kiểm soát và tự động hóa hiệu quả.

Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, gia công chính xác, đảm bảo độ kín khí tốt, vận hành ổn định, bền bỉ trong môi trường công nghiệp liên tục. Với dải kích thước đa dạng từ Ø12 đến Ø160 cùng nhiều tùy chọn hành trình, xi lanh ACQJ-SB đáp ứng linh hoạt nhiều ứng dụng như máy đóng gói, lắp ráp, robot pick & place, cơ cấu định vị và phân loại. Khoa Kim Việt Nam cam kết cung cấp sản phẩm Airtac chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh, tư vấn kỹ thuật chuyên sâu và giao hàng nhanh toàn quốc.

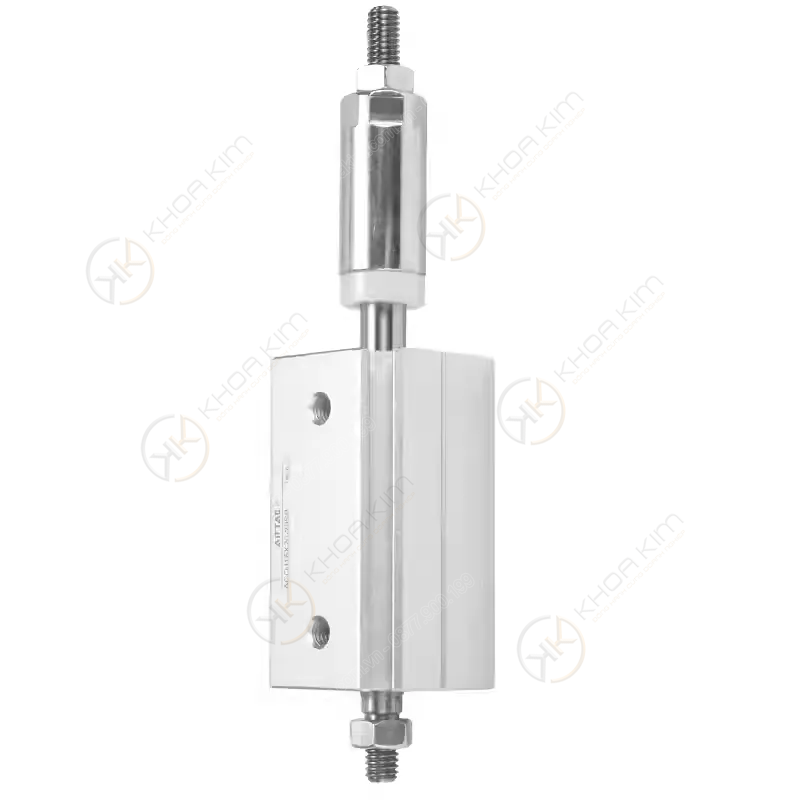

Xi lanh ACQJ-SB

Thương hiệu: Airtac Mã sản phẩm: Tình trạng: Còn hàng

Danh mục: Xi lanh nhỏ gọn compact Thẻ: Airtac chính hãng, ben hơi, Xi lanh compact, Xi lanh khí nén Thương hiệu: Airtac

1 ₫

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Hotline 0877900199 (8:00 - 21:00)

Thông tin sản phẩm

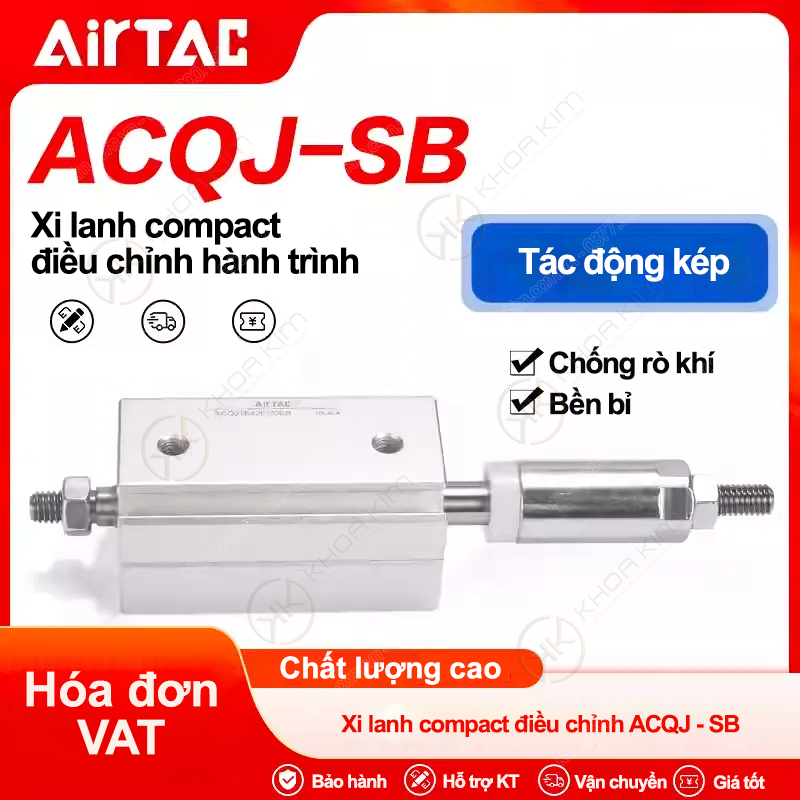

ACQJSB Series – Xi lanh compact hành trình điều chỉnh Airtac (Ty ren ngoài, sẵn từ tính)

Xi lanh compact siêu gọn: tối ưu không gian lắp đặt, phù hợp tủ máy và cơ cấu chật hẹp.
Hành trình điều chỉnh: dễ cân chỉnh điểm dừng/độ kẹp, giảm thời gian set-up khi đổi sản phẩm.

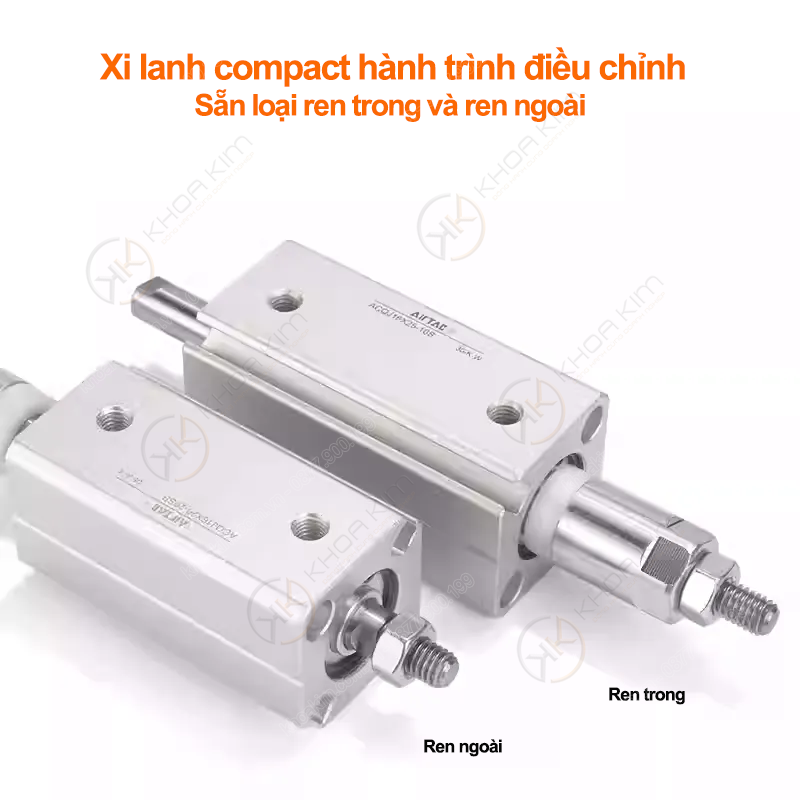

Ty ren ngoài: thuận tiện lắp đầu kẹp, gá, liên kết cơ cấu; dễ tiêu chuẩn hóa đồ gá.
Sẵn từ tính (Magnet): tương thích cảm biến hành trình, giám sát trạng thái xy lanh.
Dải size phong phú: từ Ø12 đến Ø160, đáp ứng từ cơ cấu nhỏ đến tải lớn.

Xi lanh compact Airtac Hành trình điều chỉnh Ty ren ngoài Sẵn từ tính

📞 0877.900.199 💬 Chat Zalo kỹ sư 📋 Xem bảng mã đầy đủ

CNC Motion Việt Nam – Cung cấp đầy đủ xi lanh Airtac (compact, tiêu chuẩn, dẫn hướng), van điện từ, cút nối nhanh, ống khí, cảm biến hành trình…

ACQJSB – xi lanh compact Airtac có hành trình điều chỉnh, ty ren ngoài, sẵn từ tính dùng với cảm biến.

Xi lanh compact hành trình điều chỉnh ACQJSB là gì?

ACQJSB Series là dòng xi lanh compact (thân ngắn, hành trình ngắn – trung bình) được Airtac thiết kế cho các cơ cấu cần tối ưu không gian. Điểm khác biệt của ACQJSB là: có khả năng điều chỉnh hành trình/điểm dừng, ty ren ngoài giúp lắp đầu kẹp/gá nhanh, và tích hợp nam châm trong piston để dùng cảm biến hành trình. Dòng này thường xuất hiện trong: cơ cấu kẹp – chặn, máy đóng gói, cụm gắp đặt, cơ cấu ép nhẹ, bàn trượt ngắn, đồ gá tự động, jig lắp ráp… nơi yêu cầu “gọn – nhanh – dễ căn chỉnh”.

Cấu tạo chi tiết & nguyên lý hoạt động

Thành phần chính

Thân xi lanh compact: kết cấu ngắn, cứng vững, giảm độ rung.
Piston + seal: làm kín khí, tạo lực đẩy/kéo ổn định.
Nam châm piston: hỗ trợ cảm biến từ (reed/solid state) để giám sát vị trí.
Ty piston ren ngoài: dễ lắp đầu nối cơ khí, gá kẹp, khớp liên kết.
Cơ cấu chỉnh hành trình: cho phép tinh chỉnh điểm dừng, hạn chế va đập.

Nguyên lý vận hành

Khi cấp khí vào buồng A, piston dịch chuyển đẩy ty ra; cấp khí vào buồng B thì piston kéo ty về (tác động kép). Với cơ cấu điều chỉnh hành trình, người vận hành có thể tinh chỉnh điểm dừng/độ tiến lùi thực tế, giúp đồng bộ chu trình, giảm thời gian set-up và hạn chế “dư hành trình” gây va đập. Nhờ nam châm trong piston, cảm biến hành trình có thể xác định vị trí tiến/lùi, phục vụ PLC kiểm soát chu kỳ, liên động an toàn và tối ưu tốc độ dây chuyền.

Vì sao nên chọn ACQJSB cho cơ cấu kẹp – chặn – ép?

Gọn nhưng lực tốt: tối ưu không gian trong tủ máy/đồ gá.
Điều chỉnh hành trình nhanh: tối ưu set-up khi đổi sản phẩm, đổi jig.
Ty ren ngoài đa dụng: lắp đầu kẹp, khớp nối, gá liên kết dễ dàng.
Sẵn từ tính: phù hợp cảm biến giám sát, chống lỗi chu kỳ, tăng độ an toàn.
Giảm dừng máy: dễ thay thế, dễ chuẩn hóa kho phụ tùng theo bore/hành trình.

Thông số kỹ thuật (hướng dẫn chọn nhanh)

Hạng mục	Mô tả
Kiểu xi lanh	Compact – tác động kép – sẵn từ tính
Ty	Ty ren ngoài (dễ lắp khớp, đầu kẹp)
Hành trình	Nhiều lựa chọn, có cơ cấu điều chỉnh theo mã (-10SB, -20SB, -30SB…)
Ứng dụng	Kẹp – chặn – đẩy – ép nhẹ, đồ gá tự động, lắp ráp

Mẹo kỹ sư: Nếu cần “độ lặp lại điểm dừng” cao, hãy kết hợp chỉnh hành trình + cảm biến từ + tiết lưu để tối ưu độ mượt.

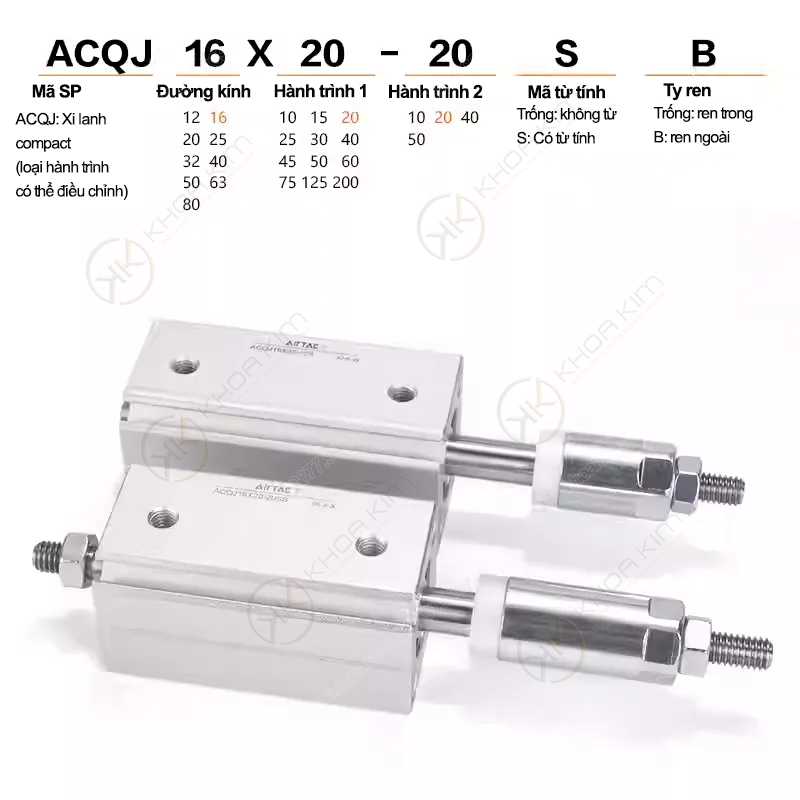

Cách đọc mã ACQJSB (để chọn đúng bore – stroke – phần điều chỉnh)

Cấu trúc mã thường gặp: ACQJ [Ø] X [Hành trình] - [Phần điều chỉnh] SB

Ø (bore): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 140, 160…
Hành trình: 10, 15, 20, 25, 30, 40, 50, 60, 70, 75, 80, 100, 125, 150…
-10 / -20 / -30 / -40 / -50: phần “điều chỉnh” hoặc cấu hình chỉnh điểm dừng theo chuẩn series của bạn.
SB: biến thể “ty ren ngoài + sẵn từ tính” theo yêu cầu bạn đang dùng.

Bảng mã sản phẩm đầy đủ – ACQJSB (ty ren ngoài, sẵn từ tính)

Dưới đây là toàn bộ mã ACQJSB bạn yêu cầu, gom theo đường kính (bore) để dễ tra cứu và SEO theo cụm “ACQJ + bore”.

Bore Ø12

ACQJ12X10-10SB ACQJ12X15-10SB ACQJ12X20-10SB ACQJ12X25-10SB ACQJ12X25-20SB ACQJ12X30-10SB

Bore Ø16

ACQJ16X10-10SB ACQJ16X15-10SB ACQJ16X15-20SB ACQJ16X20-10SB ACQJ16X20-20SB ACQJ16X30-10SB ACQJ16X30-20SB ACQJ16X30-30SB ACQJ16X50-10SB ACQJ16X50-20SB ACQJ16X55-30SB ACQJ16X60-20SB ACQJ16X60-30SB ACQJ16X70-30SB

Bore Ø20

ACQJ20X10-10SB ACQJ20X20-10SB ACQJ20X25-10SB ACQJ20X25-20SB ACQJ20X30-10SB ACQJ20X30-20SB ACQJ20X40-30SB ACQJ20X40-40SB ACQJ20X50-10SB ACQJ20X50-20SB ACQJ20X70-20SB

Bore Ø25

ACQJ25X10-10SB ACQJ25X15-10SB ACQJ25X20-10SB ACQJ25X20-20SB ACQJ25X25-10SB ACQJ25X25-20SB ACQJ25X30-10SB ACQJ25X30-20SB ACQJ25X30-30SB ACQJ25X35-10SB ACQJ25X40-10SB ACQJ25X40-20SB ACQJ25X50-30SB ACQJ25X70-50SB ACQJ25X100-20SB ACQJ25X100-40SB

Bore Ø32

ACQJ32X10-10SB ACQJ32X20-10SB ACQJ32X25-10SB ACQJ32X25-20SB ACQJ32X30-10SB ACQJ32X30-20SB ACQJ32X30-30SB ACQJ32X40-10SB ACQJ32X40-20SB ACQJ32X40-40SB ACQJ32X45-20SB ACQJ32X50-10SB ACQJ32X50-20SB ACQJ32X50-30SB ACQJ32X70-10SB ACQJ32X70-20SB ACQJ32X75-10SB ACQJ32X75-20SB ACQJ32X100-20SB

Bore Ø40

ACQJ40X15-10SB ACQJ40X20-10SB ACQJ40X20-20SB ACQJ40X25-10SB ACQJ40X30-10SB ACQJ40X30-20SB ACQJ40X30-30SB ACQJ40X35-10SB ACQJ40X40-10SB ACQJ40X45-40SB ACQJ40X50-10SB ACQJ40X50-20SB ACQJ40X50-40SB ACQJ40X60-30SB ACQJ40X60-40SB ACQJ40X80-10SB ACQJ40X80-30SB ACQJ40X100-20SB ACQJ40X100-50SB

Bore Ø50

ACQJ50X10-10SB ACQJ50X15-10SB ACQJ50X20-10SB ACQJ50X25-20SB ACQJ50X30-30SB ACQJ50X40-10SB ACQJ50X40-20SB ACQJ50X50-10SB ACQJ50X50-40SB ACQJ50X50-50SB ACQJ50X60-30SB ACQJ50X70-10SB ACQJ50X70-20SB ACQJ50X75-20SB ACQJ50X75-30SB ACQJ50X75-40SB

Bore Ø63

ACQJ63X10-10SB ACQJ63X15-10SB ACQJ63X20-10SB ACQJ63X20-20SB ACQJ63X40-10SB ACQJ63X50-20SB ACQJ63X50-30SB ACQJ63X60-20SB ACQJ63X60-30SB ACQJ63X75-10SB ACQJ63X75-20SB ACQJ63X75-30SB ACQJ63X80-20SB ACQJ63X150-50SB

Bore Ø80

ACQJ80X20-10SB ACQJ80X30-10SB ACQJ80X30-30SB ACQJ80X40-20SB ACQJ80X50-20SB ACQJ80X60-50SB ACQJ80X75-30SB ACQJ80X75-40SB ACQJ80X80-20SB

Bore Ø100

ACQJ100X20-10SB ACQJ100X25-10SB ACQJ100X30-20SB ACQJ100X50-20SB ACQJ100X80-20SB

Bore Ø125 / Ø140 / Ø160

ACQJ125X125-50SB ACQJ125X30-10SB ACQJ140X75-40SB ACQJ160X40-40SB

Ứng dụng tiêu biểu của xi lanh compact ACQJSB

Đồ gá tự động: kẹp định vị, chặn sản phẩm, đẩy – gạt phôi.
Máy đóng gói: cơ cấu chặn – ép miệng túi, gạt – phân loại.
Dây chuyền lắp ráp: kẹp giữ chi tiết, ép nhẹ, đẩy chi tiết vào vị trí.
Robot gắp đặt: cơ cấu kẹp nhanh, hành trình ngắn, cần cảm biến báo vị trí.

Câu hỏi thường gặp (FAQ)

ACQJSB khác gì so với compact thường?

ACQJSB là compact nhưng có hành trình điều chỉnh, ty ren ngoài và sẵn từ tính – tối ưu set-up và giám sát vị trí.

Có dùng cảm biến hành trình được không?

Có. Dòng này sẵn nam châm nên dùng được cảm biến từ phù hợp (reed/solid-state) để báo tiến/lùi cho PLC.

Chọn bore và hành trình thế nào cho đúng?

Chọn bore theo lực yêu cầu (tải, ma sát, tốc độ) và chọn hành trình theo khoảng dịch chuyển thực tế. Nếu cần “căn điểm dừng”, ưu tiên biến thể có phần điều chỉnh phù hợp (-10/-20/-30/-40/-50).
